| مشخصه | مقدار |
|---|---|
| کد محصول | LRD21 |
| ابعاد (ارتفاع × عرض × عمق) | 66 × 45 × 70 میلیمتر |
| وزن خالص | 0.124 کیلوگرم |
| محدوده تنظیم جریان (Thermal protection adjustment range) | 12…18 آمپر |
| سری / نام محصول | TeSys Deca / TeSys LRD |
| نوع محصول | رله اضافهبار حرارتی دیفرانسیلی |
| کاربرد | حفاظت موتور |
| سازگاری | LC1D18, LC1D25, LC1D32, LC1D38 |
| نوع شبکه / فرکانس | AC / DC ، 0 تا 400 هرتز |
| کلاس اضافهبار | Class 10A (IEC 60947-4-1) |
| ولتاژها | Ui: تا 690V (IEC) / 600V (UL, CSA) ؛ Ue: 690V AC ؛ Uimp: 6kV |
| آستانه تریپ / حساسیت قطع فاز | 1.14 ± 0.06 × Ir ؛ تریپ در 130٪ Ir در حالت دو فاز (فاز سوم = 0) |
| کنتاکت کمکی | 1NO + 1NC |
| جریانها (مدار سیگنالینگ) | Ith: 5A ؛ AC-15: 1.5A در 240V ؛ DC-13: 0.1A در 250V |
| فیوز پیشنهادی (مدار سیگنالینگ) | 4A gG / 4A BS |
| نوع کنترل | دکمه قرمز Stop ، دکمه آبی Reset |
| جبرانسازی دما | 20- تا 60+ درجه سانتیگراد |
| روش نصب | روی صفحه (با متعلقات)، روی ریل (با متعلقات)، یا زیر کنتاکتور |
| اتصالات | مدار کنترل: ترمینال پیچی 2× (1…2.5 mm²)؛ مدار قدرت: ترمینال پیچی 1× (1.5…10 mm² انعطافپذیر بدون سرسیم / 1…4 mm² انعطافپذیر با سرسیم / 1…6 mm² مفتولی) |
| گشتاور سفتکردن | مدار کنترل: 1.7 N·m ؛ مدار قدرت: 2.5 N·m |
| درجه حفاظت | IP20 (مطابق IEC 60529) |
| دمای کاری | 20- تا 60+ درجه سانتیگراد (بدون derating) |
| دمای نگهداری | 60- تا 70+ درجه سانتیگراد |
| مقاومت در برابر شعله | UL 94 V1 |
| مقاومت اقلیمی | IACS E10 |
| استحکام مکانیکی | لرزش: 6 Gn (IEC 60068-2-6) ؛ شوک: 15 Gn / 11 ms (IEC 60068-2-7) |
| استقامت دیالکتریک | 1.89 kV در 50 Hz (IEC 60947-1) |
| استانداردها | EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495 |
| گواهیها / تأییدیهها | IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS, UKCA |
4,685,456 تومان

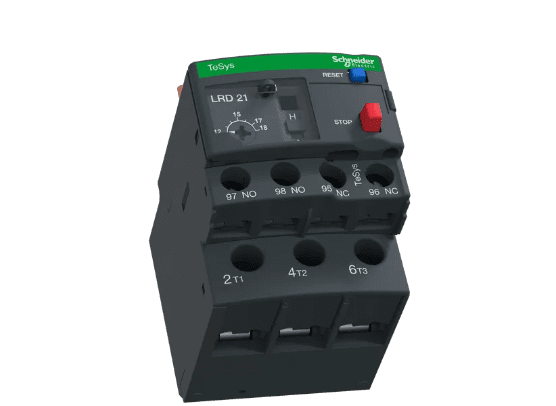

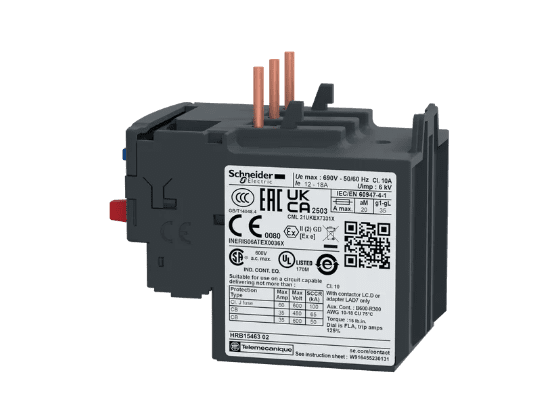

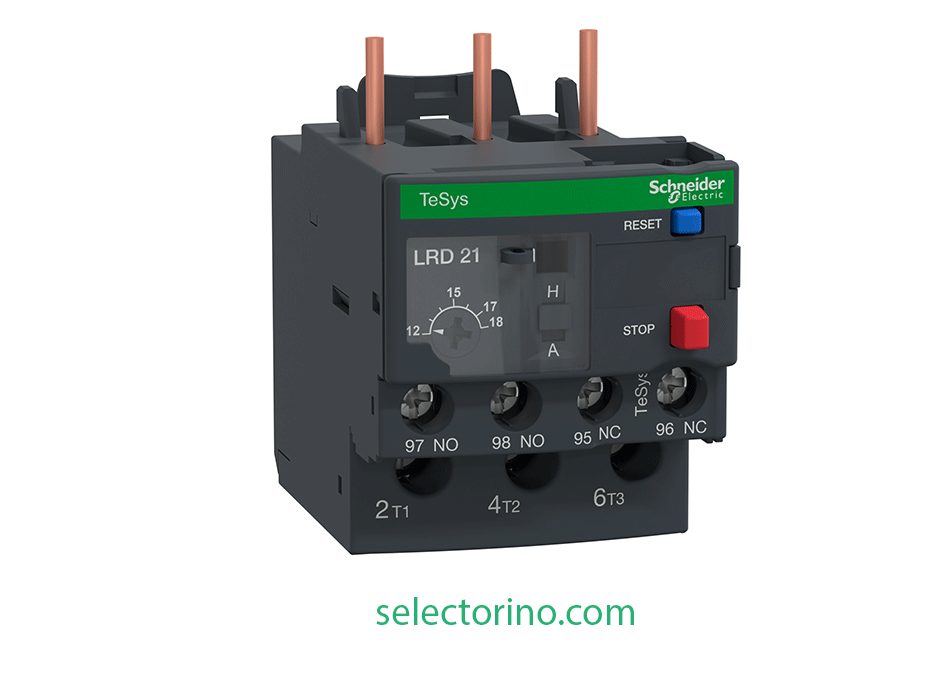

رله اضافهبار حرارتی Schneider Electric LRD21 از سری TeSys Deca / TeSys LRD یک رله اضافهبار حرارتی دیفرانسیلی برای حفاظت موتور در برابر اضافهبار و قطع فاز است. این مدل با محدوده تنظیم جریان 12 تا 18 آمپر و کلاس حفاظتی 10A، انتخابی بسیار مناسب برای مدارهای فرمان و قدرت موتورهایی است که جریان نامی آنها در این بازه قرار میگیرد.
این مدل با کنتاکتورهای زیر سازگار است:
بازه تنظیم 12 تا 18 آمپر باعث میشود بتوانید رله را متناسب با جریان واقعی موتور تنظیم کنید. در انتخاب این مدل، همیشه باید جریان پلاک موتور ملاک قرار بگیرد تا هم حفاظت مؤثر باشد و هم از تریپهای ناخواسته جلوگیری شود.
این ویژگی باعث میشود در شرایط عدم تقارن جریان یا قطع یکی از فازها، موتور پیش از آسیب حرارتی شدید، از مدار خارج شود.
این مشخصات برای طراحی مناسب مدار فرمان، آلارم، اینترلاک یا سیگنالینگ تابلو بسیار مهم هستند.
این قابلیت کمک میکند که عملکرد رله در شرایط دمایی مختلف تابلو برق، پایدار و قابلاعتماد باقی بماند.
نکته فنی: در مدل LRD21 گشتاور سفتکردن مدار قدرت 2.5 نیوتنمتر است که نسبت به برخی مدلهای رنج پایینتر بیشتر است؛ رعایت این مقدار برای جلوگیری از داغشدن ترمینال و افت اتصال اهمیت دارد.
بیمتال LRD21 با محدوده جریان 12 تا 18 آمپر، مناسب مدارهای با جریانهای بالاتر و موتورهای پرقدرت است. این بیمتال نسبت به مدلهایی مانند LRD07، LRD08، LRD10، LRD14 و LRD16، محدوده جریان بالاتری دارد و برای کاربردهای صنعتی سنگین که به جریان بالا نیاز دارند، ایدهآل است.
برای خرید رله حرارتی اشنایدر LRD21 با تضمین اصالت کالا و دریافت مشاوره فنی تخصصی، سلکتورینو انتخاب مطمئنی است. سلکتورینو مرجع تخصصی و واردکننده مستقیم اشنایدر است و میتواند در انتخاب دقیق رله متناسب با جریان موتور، نوع بار و شرایط بهرهبرداری به شما کمک کند.
اگر جریان پلاک موتور یا توان و ولتاژ موتور را ارسال کنید، میتوانم دقیقتر بررسی کنم که LRD21 انتخاب درست شماست یا باید مدلهای مجاور مثل LRD16 یا LRD22 را هم مقایسه کنیم.
بیمتال LRD21 اشنایدر با محدوده جریان 12 تا 18 آمپر، قابلیت اطمینان بالا و طراحی مقاوم، انتخابی ایدهآل برای حفاظت از موتورهای الکتریکی در صنایع مختلف است. این محصول با عملکرد دقیق و کیفیت ساخت بالا، یکی از بهترین گزینهها برای کاربردهای صنعتی و تجاری محسوب میشود.
