| مشخصه | مقدار |
|---|---|
| کد محصول | LRD10 |
| ابعاد (ارتفاع × عرض × عمق) | 66 × 45 × 70 میلیمتر |
| وزن خالص | 0.124 کیلوگرم |
| سری / نام محصول | TeSys Deca / TeSys LRD |
| نوع محصول | رله اضافهبار حرارتی دیفرانسیلی |
| کاربرد | حفاظت موتور |
| سازگاری | LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38 |
| نوع شبکه / فرکانس | AC / DC ، 0 تا 400 هرتز |
| کلاس حفاظتی / بازه تنظیم جریان | Class 10A ، 4 تا 6 آمپر |
| ولتاژها | Ui: تا 690V (IEC) / 600V (UL, CSA) ؛ Ue: 690V AC ؛ Uimp: 6kV |
| آستانه تریپ / حساسیت قطع فاز | 1.14 ± 0.06 × Ir ؛ تریپ در 130٪ Ir در حالت دو فاز (فاز سوم = 0) |
| کنتاکت کمکی | 1NO + 1NC |
| جریانها (مدار سیگنالینگ) | Ith: 5A ؛ AC-15: 3A در 120V ؛ DC-13: 0.22A در 125V |
| فیوز پیشنهادی (مدار سیگنالینگ) | 4A gG / 4A BS |
| نوع کنترل | دکمه قرمز Stop ، دکمه آبی Reset |
| جبرانسازی دما | 20- تا 60+ درجه سانتیگراد |
| روش نصب | روی صفحه (با متعلقات)، روی ریل (با متعلقات)، یا زیر کنتاکتور |
| اتصالات | مدار کنترل: ترمینال پیچی 2× (1…2.5 mm²)؛ مدار قدرت: ترمینال پیچی 1× (1.5…10 mm² انعطافپذیر بدون سرسیم / 1…4 mm² انعطافپذیر با سرسیم / 1…6 mm² مفتولی) |
| گشتاور سفتکردن | مدار کنترل: 1.7 N·m ؛ مدار قدرت: 1.7 N·m |
| درجه حفاظت | IP20 (مطابق IEC 60529) |
| دمای کاری | 20- تا 60+ درجه سانتیگراد (بدون derating) |
| دمای نگهداری | 60- تا 70+ درجه سانتیگراد |
| مقاومت در برابر شعله | UL 94 V1 |
| مقاومت اقلیمی | IACS E10 |
| استحکام مکانیکی | لرزش: 6 Gn (IEC 60068-2-6) ؛ شوک: 15 Gn / 11 ms (IEC 60068-2-7) |
| استقامت دیالکتریک | 1.89 kV در 50 Hz (IEC 60947-1) |
| استانداردها | EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495 |
| گواهیها / تأییدیهها | IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS, UKCA |
4,288,383 تومان

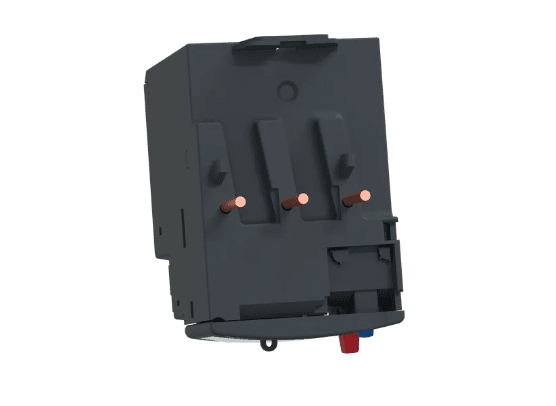

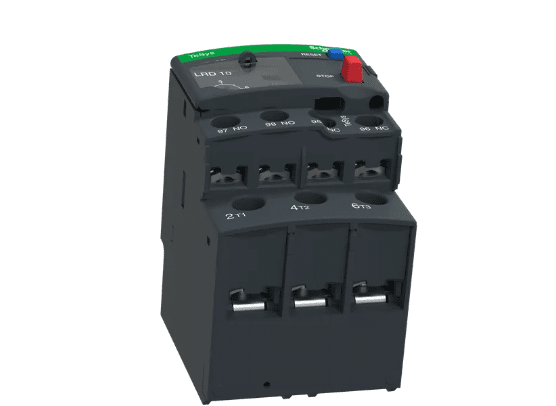

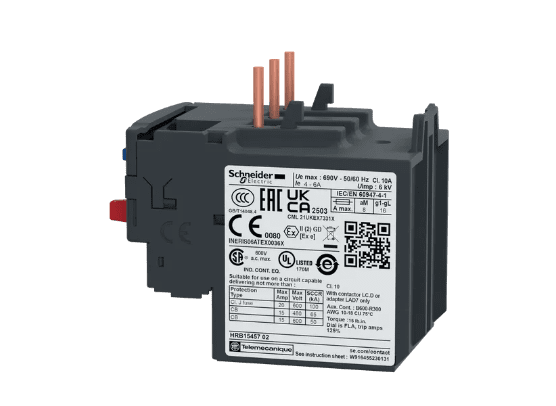

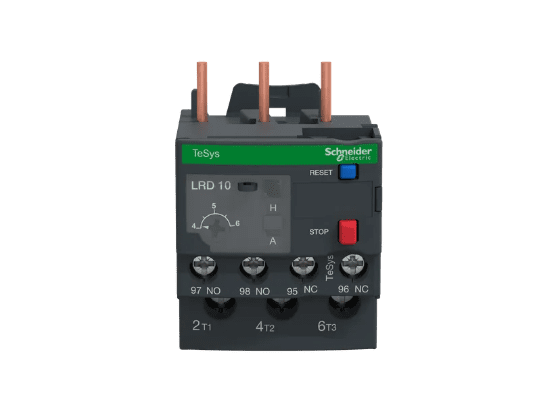

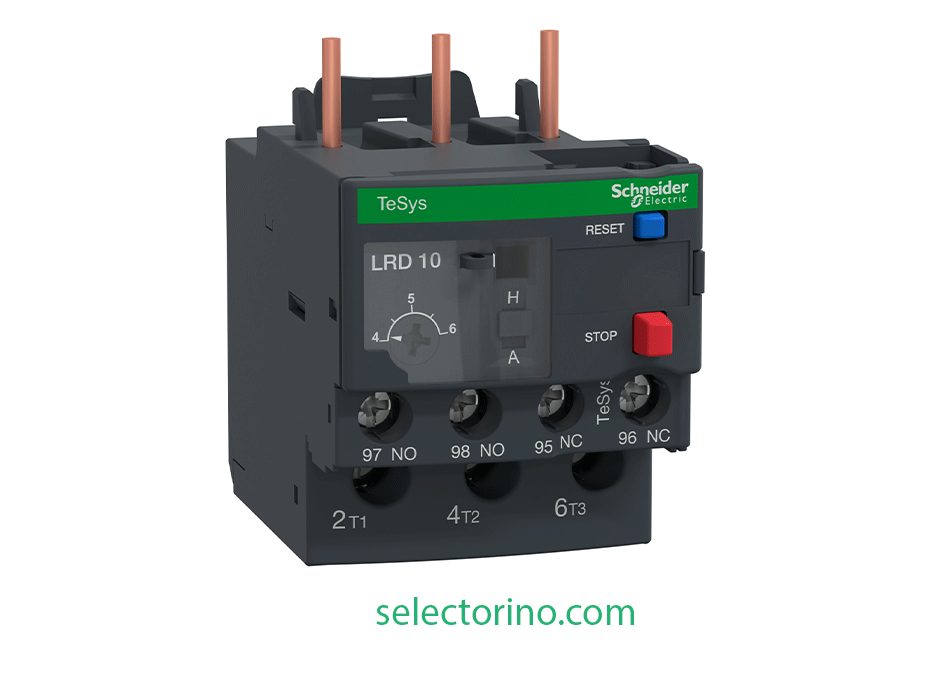

رله اضافهبار حرارتی Schneider LRD10 از خانواده TeSys Deca / TeSys LRD یک رله حرارتی دیفرانسیلی برای حفاظت موتورهای الکتریکی در برابر اضافهبار و قطع فاز است. این مدل با بازه تنظیم جریان 4 تا 6 آمپر و کلاس تریپ 10A انتخابی استاندارد برای موتورهایی است که جریان نامیشان در همین بازه قرار دارد و نیاز به حفاظت قابلاتکا در تابلو برق صنعتی دارند.
این بازه به شما اجازه میدهد Ir را نزدیک جریان پلاک موتور تنظیم کنید تا حفاظت دقیقتر شود و احتمال تریپهای کاذب کاهش یابد.
EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS, UKCA
برای خرید رله اضافهبار حرارتی Schneider LRD10 با تضمین اصالت و انتخاب دقیق رنج جریان متناسب با پلاک موتور، از سلکتورینو تهیه کنید؛ سلکتورینو مرجع تخصصی و واردکننده مستقیم اشنایدر است و پیش از خرید، مشاوره فنی برای انتخاب صحیح ارائه میدهد.
اگر جریان پلاک موتور (FLC) و نوع کاربرد (فن/پمپ/کمپرسور/نوارنقاله) را بفرستید، دقیق میگویم Ir را روی چه عددی داخل بازه 4 تا 6 آمپر تنظیم کنید تا بهترین تعادل بین حفاظت و جلوگیری از تریپ کاذب حاصل شود.
