رگولاتور 12 پله vpl12n اشنایدر Schneider

رگولاتور خازنی هوشمند ۱۲ پله اشنایدر الکتریک (سری Varplus Logic با مدل VPL12) یکی از تجهیزات کلیدی در تابلوهای بانک خازنی جهت اصلاح ضریب توان است.

مشخصات و ویژگی‌های اصلی این دستگاه:

• کاربرد اصلی: اندازه‌گیری مداوم توان راکتیو شبکه و فرمان قطع و وصل به کنتاکتورهای خازنی برای رسیدن به ضریب توان یا $\cos (\varphi )$ هدف.
• تعداد پله: دارای ۱۲ خروجی رله‌ای برای کنترل تا ۱۲ پله خازن.
• سیستم هوشمند: استفاده از میکروپروسسور برای انتخاب بهینه پله‌ها که باعث کاهش استهلاک و افزایش طول عمر خازن‌ها و کنتاکتورها می‌شود.
• نمایشگر دیجیتال: قابلیت نمایش پارامترهای مختلف شبکه از جمله ولتاژ، جریان، توان اکتیو، توان راکتیو، ضریب توان و میزان هارمونیک‌ها (THD).
• سیستم حفاظتی: دارای آلارم و قابلیت قطع مدار در صورت بروز مشکلاتی مانند اضافه ولتاژ، افت ولتاژ، افزایش بیش از حد هارمونیک‌ها یا بالا رفتن دمای داخل تابلو.

اطلاعات کامل دیتاشیت رگولاتور ۱۲ پله اشنایدر (مدل Varplus Logic VPL12) آورده شده است:

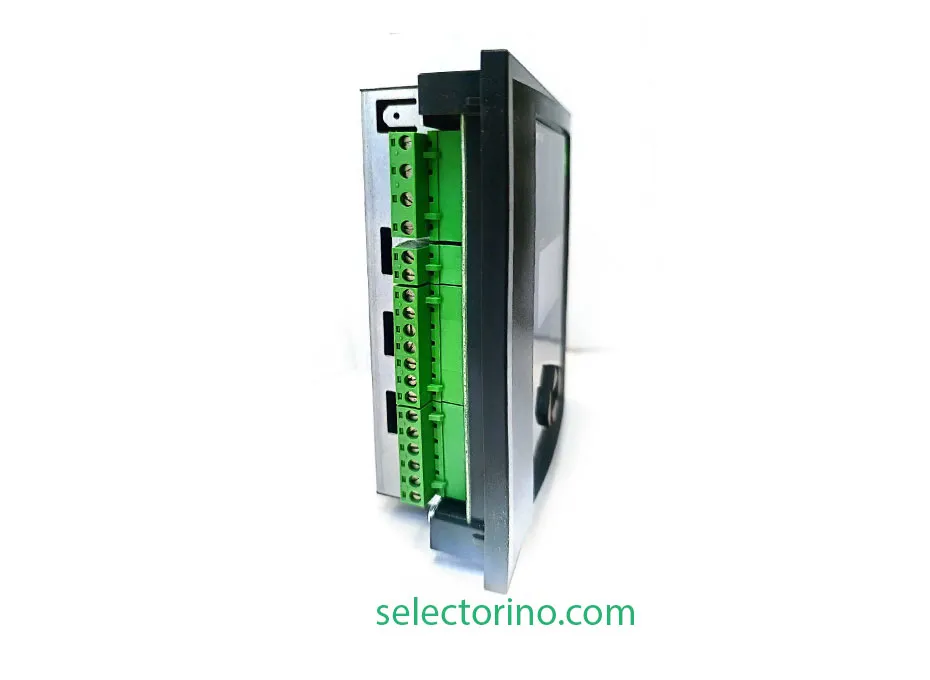

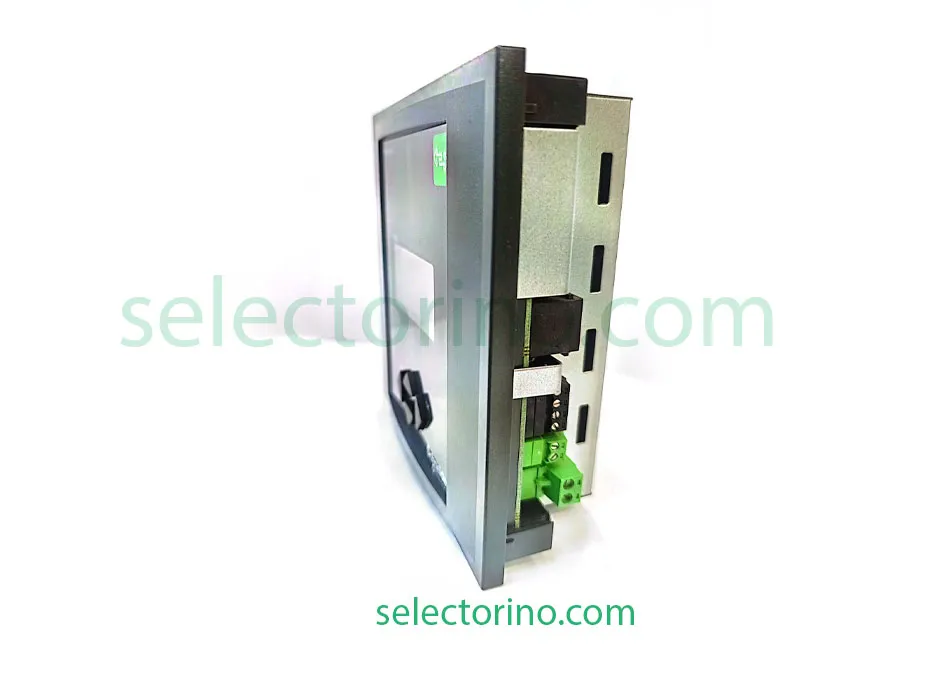

۱. مشخصات ظاهری

• ابعاد قاب جلو: به طور معمول $144\times 144$ میلی‌متر (استاندارد نصب روی درب تابلو).

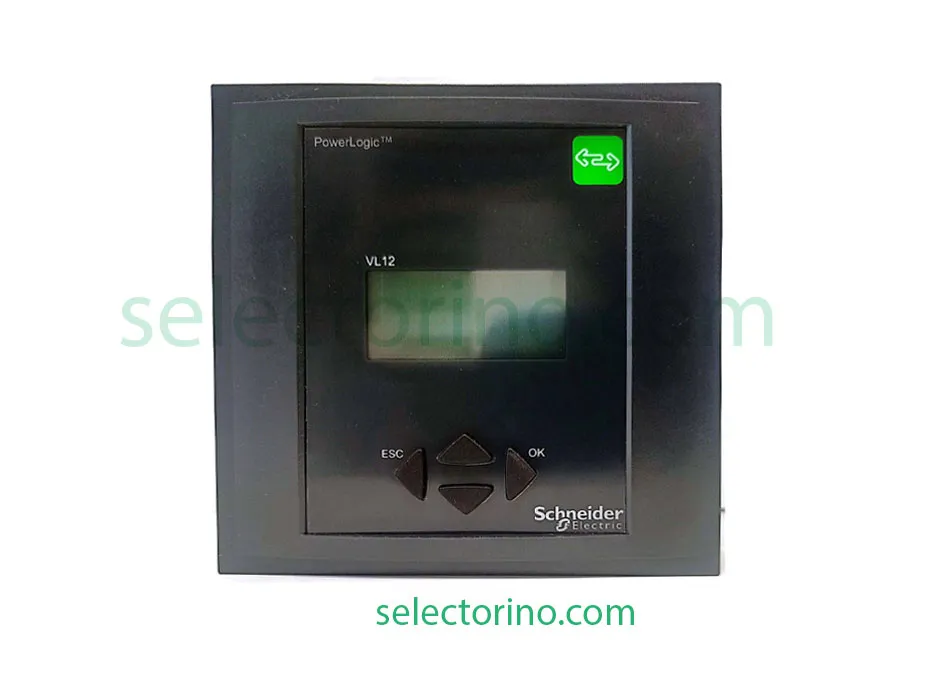

• نمایشگر: دارای صفحه نمایش LCD با نور پس‌زمینه (Backlight) برای خوانایی بهتر در محیط‌های تاریک صنعتی.
• کلیدهای کاربری: دارای چند دکمه فشاری در پنل جلو (معمولاً شامل دکمه‌های بالا، پایین، تایید/Enter و خروج/ESC) برای گشت و گذار در منوها و تنظیم دستی پارامترها.
• رنگ بدنه: خاکستری/مشکی، با لوگوی سبز رنگ و شناخته‌شده اشنایدر الکتریک در پنل جلویی.

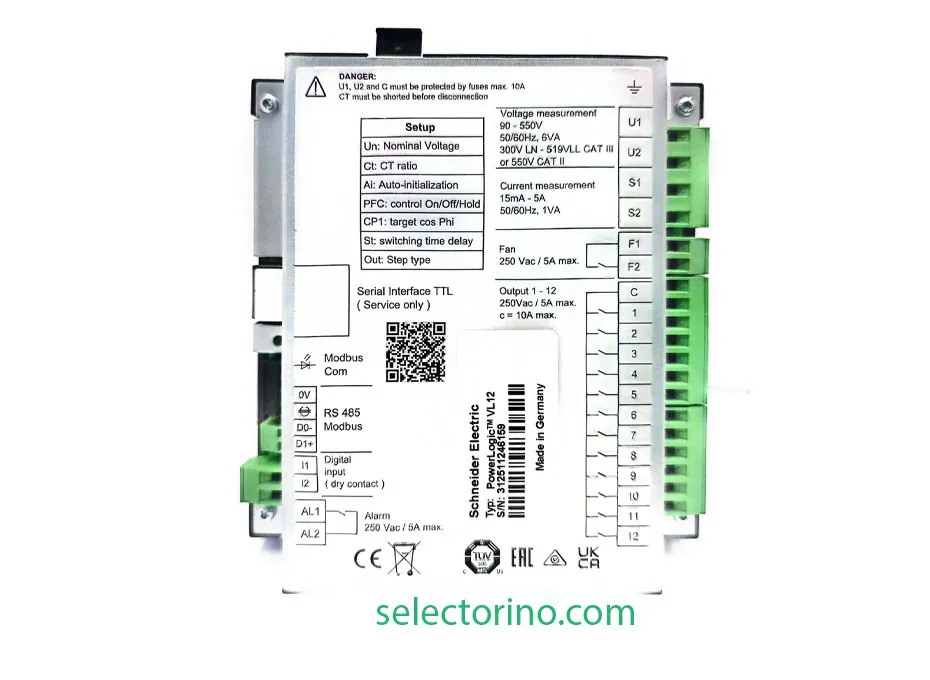

۲. مشخصات الکتریکی (Electrical Characteristics)

• ولتاژ تغذیه (تغذیه خود دستگاه): $90$ تا $550$ ولت AC (بسته به سری دقیق تولید، معمولاً قابلیت اتصال به ولتاژ فاز-نول یا فاز-فاز را دارد).
• ولتاژ اندازه‌گیری (Measurement Voltage): قابل اتصال به شبکه‌هایی با ولتاژ $90$ تا $690$ ولت AC.
• فرکانس شبکه: $50\text{ Hz}$ یا $60\text{ Hz}$ (تشخیص خودکار).
• جریان ورودی از ترانس جریان (CT): پشتیبانی از ثانویه ترانس‌های جریان $1\text{ A}$ یا $5\text{ A}$ (کلاس دقت معمولاً 1 یا 0.5).
• محدوده تنظیم ضریب توان ($\cos (\varphi )$): از $0.7$ سلفی (Inductive) تا $0.7$ خازنی (Capacitive).

۳. مشخصات خروجی‌ها (Output Relays)

• تعداد خروجی (پله): ۱۲ عدد رله فرمان برای اتصال به بوبین کنتاکتورهای خازنی.
• جریان مجاز کنتاکت‌های خروجی: معمولاً $5\text{ A}$ در ولتاژ $250\text{ V AC}$.
• رله آلارم: دارای یک کنتاکت خروجی مجزا جهت اعلام آلارم و خطا به سیستم‌های مانیتورینگ یا چراغ سیگنال.

۴. پارامترهای قابل اندازه‌گیری و نمایش

این رگولاتور تنها یک کنترلر نیست، بلکه به عنوان یک مولتی‌متر تابلویی نیز عمل می‌کند و مقادیر زیر را نشان می‌دهد:

• ضریب توان شبکه ($\cos (\varphi )$ و PF)
• ولتاژ ($V$) و جریان ($I$) موثر شبکه
• توان اکتیو ($P$ بر حسب kW)
• توان راکتیو ($Q$ بر حسب kvar)
• توان ظاهری ($S$ بر حسب kVA)
• اعوجاج هارمونیک کل ولتاژ و جریان ($THD-V$ و $THD-I$)
• دمای داخل تابلوی بانک خازنی

۵. حفاظت‌ها و آلارم‌ها (Protections & Alarms)

این دستگاه در صورت بروز شرایط زیر، پله‌های خازنی را از مدار خارج کرده و آلارم می‌دهد:

• افت جریان (کمتر از حد مجاز تنظیم شده برای CT).
• اضافه ولتاژ (Overvoltage) و افت ولتاژ (Undervoltage).
• افزایش بیش از حد هارمونیک‌ها (جهت جلوگیری از ترکیدگی خازن‌ها).
• افزایش دمای داخل تابلو (دارای سنسور دمای داخلی).
• اصلاح نشدن ضریب توان (نیاز به خازن بیشتر از ظرفیت تابلو).
• پدیده Hunting (قطع و وصل شدن مکرر و سریع پله‌ها).

۶. ویژگی‌های نرم‌افزاری و کنترلی

• الگوریتم سوئیچینگ هوشمند: دستگاه زمان کارکرد هر پله خازنی را ثبت می‌کند و پله‌ها را به گونه‌ای وارد مدار می‌کند که استهلاک کنتاکتورها و خازن‌ها به صورت مساوی تقسیم شود.
• تشخیص خودکار پله‌ها (Auto-initialization): قابلیت شناسایی خودکار توان هر پله خازنی متصل شده به دستگاه.
• حالت‌های کاری: قابلیت کار در دو حالت دستی (Manual) و اتوماتیک (Auto).
