| مشخصه | مقدار |
|---|---|

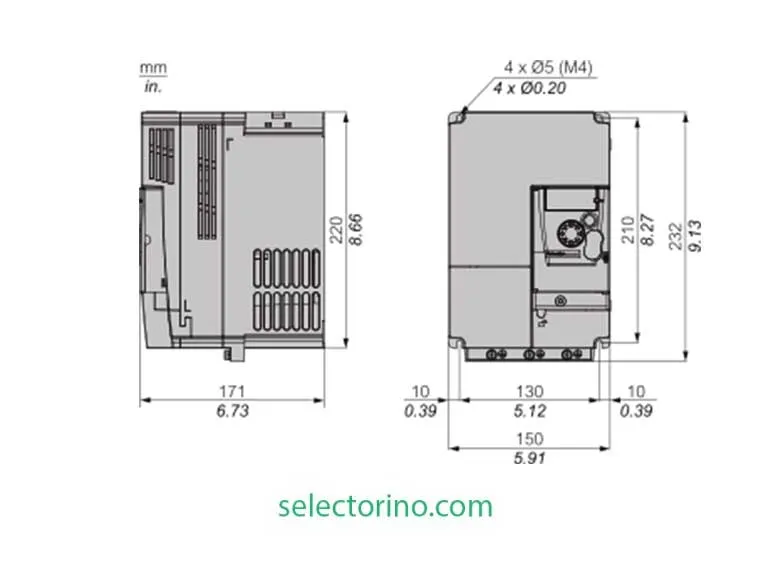

| ارتفاع | 232 میلیمتر |
| عرض | 150 میلیمتر |
| عمق | 171 میلیمتر |
| وزن محصول | 3.7 کیلوگرم |
| سری محصول | Easy Altivar 310 |
| نوع محصول | درایو کنترل دور / اینورتر |
| کاربری اصلی | ماشینآلات ساده |
| نوع ساختار | همراه با هیتسینک |
| نام اختصاری دستگاه | ATV310 |
| تعداد فاز شبکه | سهفاز |
| ولتاژ تغذیه نامی | 380 تا 460 ولت با تلرانس 15%- تا 10%+ |
| توان موتور در کاربرد سنگین | 7.5 کیلووات / 10 اسب بخار |
| توان موتور در کاربرد نرمال | 11 کیلووات / 15 اسب بخار |
دیتاشیت PES_Schneider Electric_Easy-Altivar-310_ATV310HU75N4E
101,650,560 تومان
اینورتر اشنایدر مدل ATV310HU75N4E از سری
Easy Altivar 310، یک درایو کنترل دور سه فاز برای کاربردهای صنعتی سبک تا نیمهسنگین و ماشینآلات ساده است.
این مدل برای توان 7.5 کیلووات در کاربری سنگین (Heavy Duty) و
11 کیلووات در کاربری نرمال (Normal Duty) طراحی شده و با ولتاژ
380 تا 460 ولت سه فاز کار میکند.
این درایو فاقد فیلتر EMC داخلی بوده و از پروتکل ارتباطی Modbus RS485 پشتیبانی میکند.
| مشخصه | مقدار |
|---|---|
| ارتفاع | 232 میلیمتر |
| عرض | 150 میلیمتر |
| عمق | 171 میلیمتر |
| وزن | 3.7 کیلوگرم |
| برند | Schneider Electric |
| سری محصول | Easy Altivar 310 |
| مدل | ATV310HU75N4E |
| نوع محصول | درایو کنترل دور / اینورتر |
| کاربری | ماشینآلات ساده |
| نوع ساختار | دارای هیتسینک |
| تعداد فاز ورودی | سه فاز |
| ولتاژ تغذیه | 380 تا 460 ولت AC |
| تلرانس ولتاژ | 15%- تا 10%+ |
| فرکانس ورودی | 50/60 هرتز ±5% |
| توان در کاربری سنگین | 7.5 کیلووات / 10 اسب بخار |
| توان در کاربری نرمال | 11 کیلووات / 15 اسب بخار |
| جریان خط در 380 ولت (Heavy Duty) | 26.6 آمپر |
| جریان خط در 380 ولت (Normal Duty) | 29.5 آمپر |
| جریان خط در 460 ولت (Heavy Duty) | 22.4 آمپر |
| جریان خط در 460 ولت (Normal Duty) | 24.8 آمپر |
| جریان خروجی پیوسته | 17 آمپر در Heavy Duty / 22.8 آمپر در Normal Duty |
| حداکثر جریان گذرا | 25.5 آمپر در 60 ثانیه (HD) / 25.1 آمپر در 60 ثانیه (ND) |
| توان ظاهری | 17.8 kVA در HD / 19.4 kVA در ND |
| تلفات توان | 241.2 وات در HD / 317.8 وات در ND |
| فرکانس خروجی | 0.5 تا 400 هرتز |
| فرکانس سوئیچینگ نامی | 4 کیلوهرتز |
| بازه فرکانس سوئیچینگ | 2 تا 12 کیلوهرتز |
| نوع کنترل موتور | V/F، U/F مربعی، SVC |
| جبران لغزش موتور | قابل تنظیم |
| اضافهگشتاور لحظهای | 170 تا 200 درصد گشتاور نامی موتور |
| گشتاور ترمز با مقاومت ترمز | تا 150% گشتاور نامی موتور |
| گشتاور ترمز بدون مقاومت | تا 70% گشتاور نامی موتور |
| پروتکل ارتباطی | Modbus |
| رابط ارتباطی | RS485 دو سیمه |
| نوع کانکتور | RJ45 |
| نرخ انتقال داده | 4800 / 9600 / 19200 / 38400 بیت بر ثانیه |
| تعداد آدرس Modbus | 1 تا 247 |
| ورودی آنالوگ | 1 عدد (0-20mA / 0-10V / 0-5V) |
| ورودی دیجیتال | 4 عدد قابل برنامهریزی |
| خروجی آنالوگ | 1 عدد قابل تنظیم |
| خروجی دیجیتال | 2 عدد |
| نوع خنککاری | فن داخلی یکپارچه |
| سطح نویز | 50 دسیبل |
| موقعیت نصب | عمودی، ±10 درجه |
| فیلتر EMC | بدون فیلتر EMC |
| کاربری نهایی | مناسب برای موتورهای آسنکرون |
این مدل از درایوهای اشنایدر برای کنترل سرعت موتورهای آسنکرون در کاربردهای صنعتی طراحی شده است.
پشتیبانی از مدهای مختلف کنترل موتور، قابلیت ترمز با مقاومت، ابعاد مناسب، ارتباط Modbus و امکان نصب در تابلو برق صنعتی
باعث شده این محصول برای سازندگان ماشینآلات، تابلوسازان و واحدهای تعمیر و نگهداری انتخابی کاربردی باشد.
برای دریافت قیمت اینورتر ATV310HU75N4E، مشاوره فنی، استعلام موجودی و خرید
با کارشناسان فروش تماس بگیرید. در زمان خرید، به نوع بار، شرایط کاری، جریان مصرفی موتور،
نیاز به مقاومت ترمز و نوع کنترل مورد انتظار توجه شود.
