| مشخصه | مقدار |
|---|---|
| سازنده | Schneider Electric |
| سری | ComPact NSX |
| کد قدیم محصول | LV429637 |
| جریان نامی | 16 آمپر |
| قدرت قطع | 36 کیلو آمپر |
| تعداد پل | 3 پل |
| نوع واحد تریپ | TMD (حرارتی مغناطیسی) |
| رنج تنظیم جریان | 11 تا 16 آمپر |
| ولتاژ نامی | 690 ولت AC |
| ابعاد | عرض 105 mm ارتفاع 161 mm عمق 86 mm |
| استانداردها | IEC 60947-2 |
19,456,553 تومان
کد قدیم LV429637(11-16)

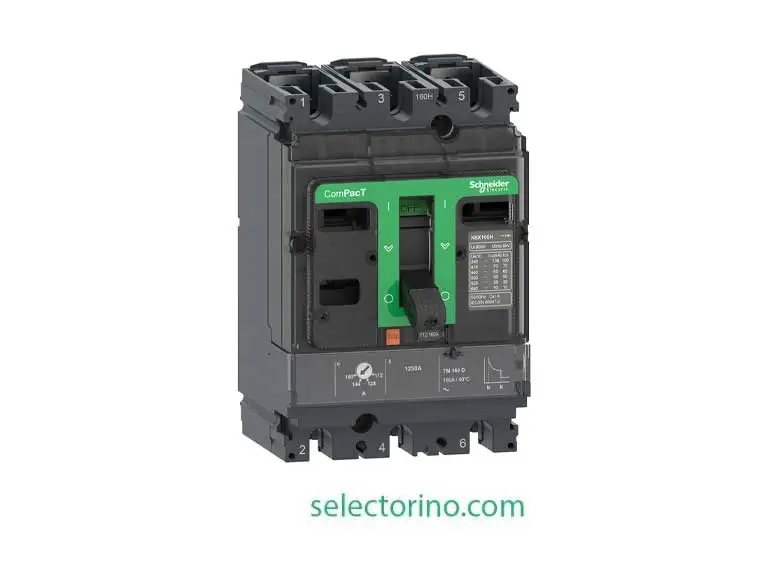

کلید اتوماتیک اشنایدر ComPacT NSX100F یک کلید اتوماتیک کامپکت (MCCB) از خانواده ComPacT NSX است که برای حفاظت و توزیع برق در مدارهای الکتریکی مورد استفاده قرار میگیرد. این مدل دارای 3 پل (3P) و جریان نامی 16 آمپر است و با واحد تریپ TM-D و فناوری Thermal-Magnetic، حفاظت مدار را در برابر اضافهبار و اتصال کوتاه فراهم میکند.
این کلید با ولتاژ کاری نامی 690V AC و فرکانس 50/60Hz طراحی شده و قابلیت استفاده بهعنوان وسیله جداسازی مدار را مطابق استاندارد EN/IEC 60947-2 دارد.
| مشخصه | مقدار |
|---|---|
| برند | Schneider Electric |
| سری | ComPacT NSX |
| مدل | NSX100F |
| نوع محصول | Circuit Breaker / کلید اتوماتیک |
| کاربرد | توزیع برق |
| تعداد پل | 3P |
| جریان نامی | 16A در 40°C |
| ولتاژ کاری | 690V AC |
| فرکانس | 50/60Hz |
| واحد تریپ | TM-D |
| تکنولوژی تریپ | Thermal-Magnetic |
| نوع حفاظت | LI |
| نوع عملکرد | Toggle |
| نوع نصب | Fixed |
| حفاظت اضافهبار | حرارتی (L) |
| حفاظت اتصال کوتاه | مغناطیسی (I) |
| قدرت قطع در 380/415V | 36kA |
| استاندارد | EN/IEC 60947-2 |
قدرت قطع این مدل با توجه به ولتاژ شبکه متفاوت است و در 380/415V AC برابر 36kA و در 220/240V AC برابر 85kA اعلام شده است. در ولتاژ 660/690V AC نیز قدرت قطع 8kA دارد.
کلید اتوماتیک NSX100F به واحد تریپ TM-D مجهز است. این واحد با فناوری Thermal-Magnetic، دو نوع حفاظت اصلی را ارائه میدهد:
تنظیم جریان حفاظت حرارتی Ir در محدوده 0.7 تا 1 برابر جریان نامی (In) قابل تنظیم است، در حالی که عملکرد حفاظت لحظهای مغناطیسی در این مدل ثابت و برابر 190A است.
NSX100F بهصورت Fixed نصب میشود و امکان نصب افقی و عمودی را دارد. ابعاد این کلید برابر 105 میلیمتر عرض، 161 میلیمتر ارتفاع و 86 میلیمتر عمق است و وزن خالص آن حدود 2.05 کیلوگرم اعلام شده است.
| مشخصه مکانیکی | مقدار |
|---|---|
| عرض | 105 mm |
| ارتفاع | 161 mm |
| عمق | 86 mm |
| وزن خالص | 2.05 kg |
| نوع نصب | Fixed |
| پایه نصب | Backplate |
| محل اتصال بالا | Front |
| محل اتصال پایین | Front |
| گام اتصال | 35 mm |
| تعداد Slot | 5 |
این کلید اتوماتیک مطابق استاندارد EN/IEC 60947-2 تولید شده و دارای درجه حفاظت IP40 و مقاومت مکانیکی IK07 است. محدوده دمای کاری آن 25- تا 70+ درجه سانتیگراد و محدوده دمای نگهداری آن 50- تا 85+ درجه سانتیگراد است.
یکی از مشخصات قابل توجه این مدل، دوام مکانیکی بالای آن است. بر اساس اطلاعات فنی ارائهشده، دوام مکانیکی 50,000 سیکل اعلام شده است. دوام الکتریکی نیز بسته به شرایط کاری و ولتاژ مورد استفاده متفاوت خواهد بود.
اگر به دنبال خرید کلید اتوماتیک اشنایدر NSX100F سه پل 16 آمپر برای تابلوهای برق و مدارهای توزیع هستید، انتخاب مشخصات صحیح کلید متناسب با جریان، ولتاژ و قدرت اتصال کوتاه شبکه اهمیت زیادی دارد.
سلکتورینو عرضهکننده تجهیزات برق صنعتی اشنایدر، امکان خرید انواع کلیدهای اتوماتیک و تجهیزات حفاظتی را فراهم میکند.
برای اطلاع از قیمت کلید اتوماتیک اشنایدر NSX100F، موجودی و دریافت مشاوره برای انتخاب مدل مناسب، محصول را از سلکتورینو بررسی و سفارش خود را ثبت کنید.
برای خرید کلید اتوماتیک اشنایدر NSX100F و سایر تجهیزات برق صنعتی، از سلکتورینو اقدام کنید.
