| مشخصه | مقدار |
|---|---|
| کد محصول | LRD14 |
| ابعاد (ارتفاع × عرض × عمق) | 66 × 45 × 70 میلیمتر |
| وزن خالص | 0.124 کیلوگرم |
| سری / نام محصول | TeSys Deca / TeSys LRD |
| نوع محصول | رله اضافهبار حرارتی دیفرانسیلی |
| کاربرد | حفاظت موتور |
| سازگاری | LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38 |
| نوع شبکه / فرکانس | AC / DC ، 0 تا 400 هرتز |
| کلاس اضافهبار / بازه تنظیم جریان | Class 10A (IEC 60947-4-1) ، 7 تا 10 آمپر |
| ولتاژها | Ui: تا 690V (IEC) / 600V (UL, CSA) ؛ Ue: 690V AC ؛ Uimp: 6kV |
| آستانه تریپ / حساسیت قطع فاز | 1.14 ± 0.06 × Ir ؛ تریپ در 130٪ Ir در حالت دو فاز (فاز سوم = 0) |
| کنتاکت کمکی | 1NO + 1NC |
| جریانها (مدار سیگنالینگ) | Ith: 5A ؛ AC-15: 3A در 120V ؛ DC-13: 0.22A در 125V |
| فیوز پیشنهادی (مدار سیگنالینگ) | 4A gG / 4A BS |
| نوع کنترل | دکمه قرمز Stop ، دکمه آبی Reset |
| جبرانسازی دما | 20- تا 60+ درجه سانتیگراد |
| روش نصب | روی صفحه (با متعلقات)، روی ریل (با متعلقات)، یا زیر کنتاکتور |
| اتصالات | مدار کنترل: ترمینال پیچی 2× (1…2.5 mm²)؛ مدار قدرت: ترمینال پیچی 1× (1.5…10 mm² انعطافپذیر بدون سرسیم / 1…4 mm² انعطافپذیر با سرسیم / 1…6 mm² مفتولی) |
| گشتاور سفتکردن | مدار کنترل: 1.7 N·m ؛ مدار قدرت: 1.7 N·m |
| درجه حفاظت | IP20 (مطابق IEC 60529) |
| دمای کاری | 20- تا 60+ درجه سانتیگراد (بدون derating) |
| دمای نگهداری | 60- تا 70+ درجه سانتیگراد |
| مقاومت در برابر شعله | UL 94 V1 |
| مقاومت اقلیمی | IACS E10 |
| استحکام مکانیکی | لرزش: 6 Gn (IEC 60068-2-6) ؛ شوک: 15 Gn / 11 ms (IEC 60068-2-7) |
| استقامت دیالکتریک | 1.89 kV در 50 Hz (IEC 60947-1) |
| استانداردها | EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495 |
| گواهیها / تأییدیهها | IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS, UKCA |
4,288,383 تومان

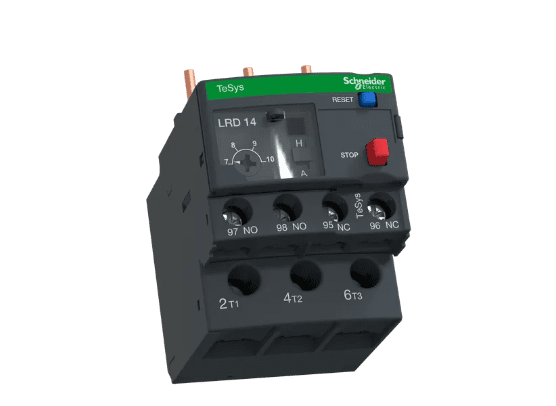

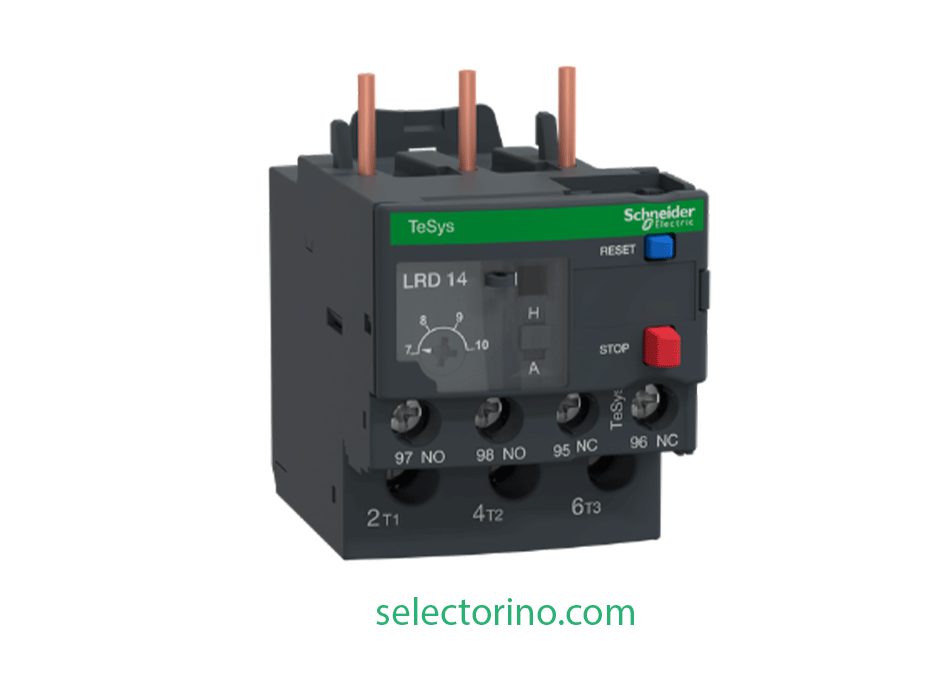

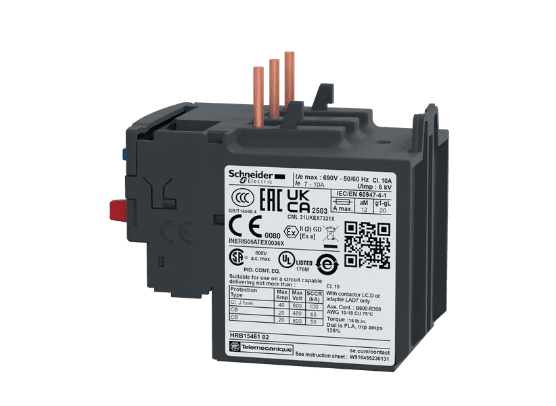

رله اضافهبار حرارتی Schneider Electric LRD14 از سری TeSys Deca / TeSys LRD یک رله اضافهبار حرارتی دیفرانسیلی برای حفاظت موتور است که در برابر اضافهبار و قطع فاز از موتورهای سهفاز محافظت میکند. این مدل با بازه تنظیم جریان 7 تا 10 آمپر و کلاس تریپ 10A (طبق IEC 60947-4-1) گزینهای استاندارد برای تابلوهای صنعتی و مدارهای راهاندازی موتور در این رنج جریان محسوب میشود.
برای انتخاب درست، کافی است Ir را نزدیک جریان نامی درجشده روی پلاک موتور (FLC) تنظیم کنید. این کار باعث میشود هم حفاظت دقیق باشد و هم از تریپهای بیمورد در شرایط عادی جلوگیری شود.
این ویژگی برای موتورهای سهفاز اهمیت زیادی دارد، چون در شرایط از دست رفتن یک فاز، موتور ممکن است با افزایش جریان در فازهای باقیمانده داغ شود و آسیب ببیند.
EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS, UKCA
برای خرید رله حرارتی اشنایدر LRD14 با تضمین اصالت کالا و دریافت مشاوره انتخاب رنج و تنظیم جریان، از سلکتورینو تهیه کنید. سلکتورینو مرجع تخصصی و واردکننده مستقیم اشنایدر است و میتواند بر اساس مشخصات موتور و نوع کاربرد، بهترین انتخاب را به شما پیشنهاد دهد.
اگر جریان پلاک موتور (FLC) و نوع بار (مثلاً پمپ، فن، کمپرسور) را بفرمایید، دقیق راهنمایی میکنیم Ir را روی چه عددی داخل بازه 7 تا 10 آمپر تنظیم کنید تا هم موتور کامل محافظت شود و هم تریپ کاذب نداشته باشید.
