| ویژگی | مقدار |
|---|---|
| ابعاد (ارتفاع × عرض × عمق) | 77 × 45 × 86 میلیمتر |
| وزن | 0.33 کیلوگرم |
| مدل | LC1D18F7 |
| سری | TeSys Deca |
| نوع دستگاه | کنتاکتور سه پل |
| ترکیب کنتاکت اصلی | 3NO |
| کنتاکت کمکی | 1NO + 1NC |
| کاربرد | کنترل موتور / بار مقاومتی |
| کلاس کاری | AC‑1 / AC‑3 / AC‑3e / AC‑4 |
| ولتاژ کاری (Ue) | تا 690V AC (25…400Hz) تا 300V DC |
| جریان نامی | 18A در AC‑3 18A در AC‑3e 32A در AC‑1 |
| ولتاژ کویل | 110V AC – 50/60Hz |
| فناوری کویل | بدون ماژول suppressor داخلی |
| توان موتور (AC‑3) | 4 kW در 230V 7.5 kW در 400V 9 kW در 440V 10 kW در 500V 10 kW در 690V |
| توان موتور (AC‑4) | 4 kW در 400V |
| توان موتور (AC‑3e) | 4 kW در 230V 7.5 kW در 400V 9 kW در 440V 10 kW در 500V 10 kW در 690V |
| توان موتور (HP) | 1 HP در 115V تکفاز 3 HP در 230V تکفاز 5 HP در 208V سهفاز 5 HP در 230V سهفاز 10 HP در 480V سهفاز 15 HP در 600V سهفاز |
| جریان حرارتی (Ith) | 32A مدار قدرت 10A مدار فرمان |
| ظرفیت وصل | 300A در 440V مدار قدرت 140A AC مدار فرمان 250A DC مدار فرمان |
| ظرفیت قطع | 300A در 440V |
| تحمل اتصال کوتاه (Icw) | 240A برای 1s 145A برای 10s 84A برای 1min 40A برای 10min |
| فیوز پیشنهادی | 50A gG (Type 1) 35A gG (Type 2) 10A gG مدار فرمان |
| اتلاف توان هر پل | 2.5W در AC‑1 0.8W در AC‑3 0.8W در AC‑3e |
| ولتاژ عایقی (Ui) | 690V IEC 600V UL / CSA |
| ولتاژ ضربهای (Uimp) | 6kV |
| دوام مکانیکی | 15 میلیون سیکل |
| دوام الکتریکی | 1.65M در AC‑3 1.65M در AC‑3e 1M در AC‑1 |
| توان مصرفی کویل | 70VA هنگام وصل 7–7.5VA هنگام نگهداری |
| زمان عملکرد | 12–22 ms وصل 4–19 ms قطع |
| حداکثر نرخ عملکرد | 3600 سیکل در ساعت |
| ترمینال مدار قدرت | 1.5 تا 6 mm² |
| ترمینال مدار فرمان | 1 تا 4 mm² |
| گشتاور سفت کردن | 1.7 N·m |
| روش نصب | ریل DIN یا نصب روی صفحه |
| درجه حفاظت | IP20 |
| دمای کاری | -40 تا +60°C تا +70°C با کاهش بار |
| ارتفاع کاری | تا 3000 متر |
| استانداردها | IEC 60947‑4‑1 IEC 60947‑5‑1 UL 60947‑4‑1 CSA C22.2 No 14 |
7,125,069 تومان

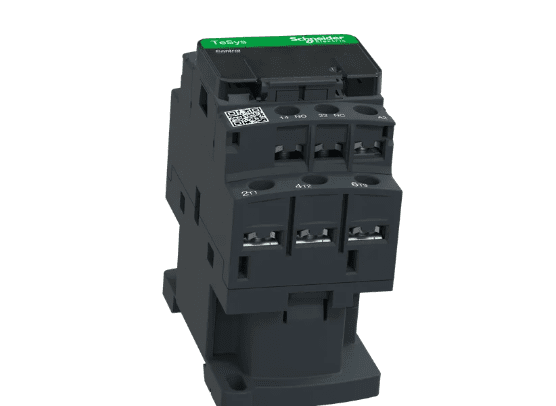

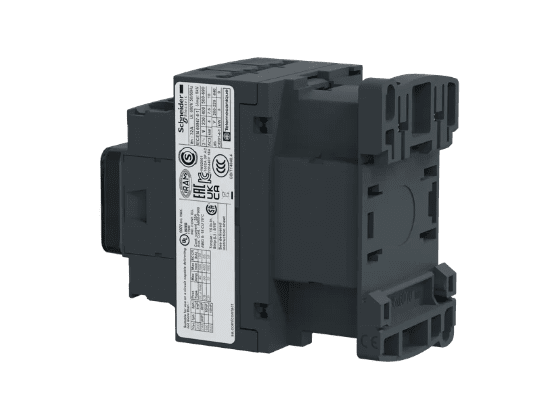

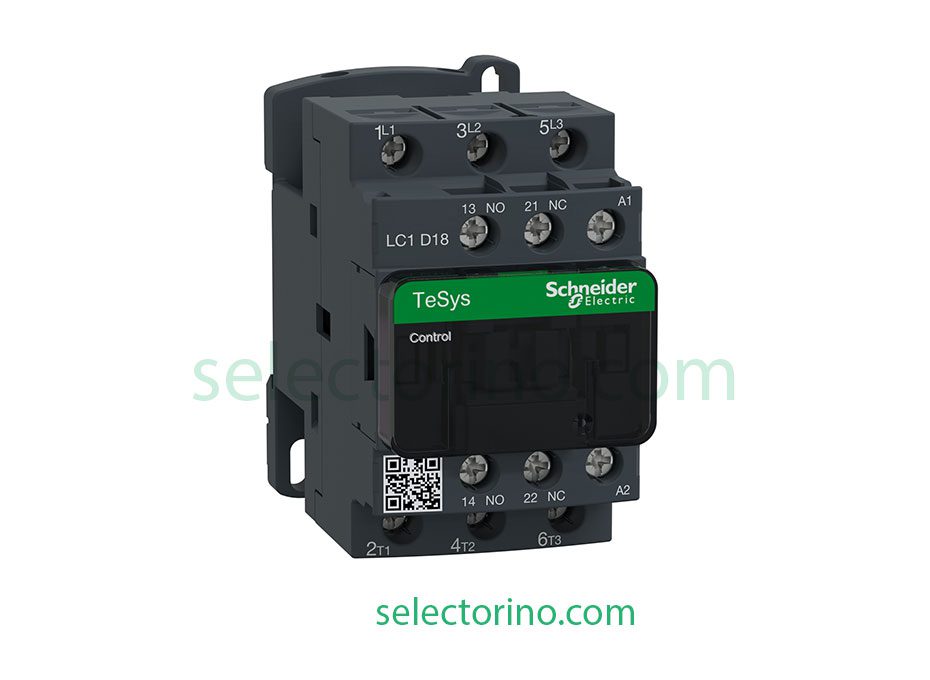

کنتاکتور LC1D18F7 از سری TeSys Deca (TeSys D) اشنایدر الکتریک است که برای کنترل موتورهای سهفاز و بارهای مقاومتی در کاربردهای صنعتی طراحی شده است. این مدل دارای ۳ کنتاکت اصلی NO و یک کنتاکت کمکی 1NO+1NC است و در کلاس کاری AC‑3 توانایی سوئیچ جریان 18 آمپر را دارد.

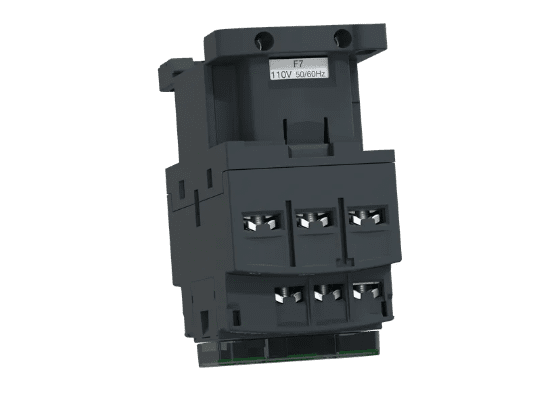

این کنتاکتور میتواند موتورهایی تا 7.5 kW در ولتاژ 400V را کنترل کند و در ولتاژهای بالاتر تا 10 kW نیز کاربرد دارد. پسوند F7 نشاندهنده کویل 110 ولت AC (50/60Hz) است که از نوع AC استاندارد بدون suppressor داخلی میباشد.
مدل LC1D18F7 در همان فریم کوچک سری LC1D (عرض 45 میلیمتر) قرار دارد و ابعاد آن 77×45×86 میلیمتر با وزن 0.33 کیلوگرم است. دوام مکانیکی 15 میلیون سیکل و دوام الکتریکی حدود 1.65 میلیون سیکل در AC‑3 نشاندهنده قابلیت اطمینان بالای این تجهیز در تابلوهای برق صنعتی است.
کنتاکتور 18 آمپر 110 ولت جریان متناوب LC1D18F7 اشنایدر Schneider یکی از مدلهای پیشرفته و با کیفیت برند اشنایدر الکتریک است که برای کنترل و مدیریت جریانهای الکتریکی در سیستمهای صنعتی و تجاری طراحی شده است. این کنتاکتور با ویژگیها و قابلیتهای خاص خود، در بسیاری از محیطهای صنعتی و تجاری بهکار میرود.
| ویژگی | مشخصات |
|---|---|
| مدل | LC1D18F7 اشنایدر Schneider |
| نوع کنتاکتور | کنتاکتور جریان متناوب (AC) |
| حداکثر جریان قابل تحمل | 18 آمپر |
| ولتاژ ورودی | 110 ولت (AC) |
| ولتاژ عملکرد | 110 ولت (AC) |
| نوع کوئل | AC (جریان متناوب) |
| توان مصرفی کوئل | 7 وات |
| نوع کنتاکتها | 3 کنتاکت اصلی (NO) و 1 کنتاکت کمکی (NC) |
| توان قطع و وصل | 4 کیلووات در 400 ولت AC |
| ولتاژ عایق | 690 ولت (AC) |
| مقاومت در برابر نوسانات برق | بله |
| دمای عملکرد | از -5 درجه سانتیگراد تا 40 درجه سانتیگراد |
| ابعاد | 72x78x102 میلیمتر |
| وزن | حدود 0.65 کیلوگرم |
| درجه حفاظت | IP20 |
| زمان قطع و وصل | کمتر از 10 میلیثانیه |
| مقاومت در برابر لرزش و ضربه | بله |
کنتاکتور LC1D18F7 اشنایدر بهدلیل ویژگیهایی همچون تحمل جریان بالا، طراحی مقاوم، و قابلیت اطمینان بالا، در بسیاری از صنایع مانند سیستمهای تهویه، ماشینآلات صنعتی، پمپها و سیستمهای روشنایی کاربرد دارد. این کنتاکتور با کارایی بالا، انتخاب مناسبی برای محیطهای صنعتی است که نیاز به کنترل دقیق و ایمن جریان دارند.
