| ویژگی | مقدار |
|---|---|
| ابعاد (ارتفاع × عرض × عمق) | 85 × 45 × 92 میلیمتر |
| وزن | 0.37 کیلوگرم |
| مدل | LC1D25F7 |
| سری | TeSys Deca |
| نوع تجهیز | کنتاکتور سه پل |
| پیکربندی کنتاکت اصلی | 3NO |
| کنتاکت کمکی | 1NO + 1NC |
| کاربرد | کنترل موتور و بار مقاومتی |
| کلاس کاری | AC‑1 / AC‑3 / AC‑3e / AC‑4 |
| ولتاژ کاری (Ue) | ≤ 690V AC (25…400Hz) ≤ 300V DC |
| جریان نامی | 25A در AC‑3 25A در AC‑3e 40A در AC‑1 |
| ولتاژ کویل | 110V AC – 50/60Hz |
| فناوری کویل | بدون suppressor داخلی |
| توان موتور (AC‑3) | 5.5 kW در 230V 11 kW در 380‑400V 11 kW در 415‑440V 15 kW در 500V 15 kW در 660‑690V |
| توان موتور (AC‑4) | 5.5 kW در 400V |
| توان موتور (AC‑3e) | 5.5 kW در 230V 11 kW در 380‑400V 11 kW در 415‑440V 15 kW در 500V 15 kW در 660‑690V |
| توان موتور (HP) | 2 HP در 115V تکفاز 3 HP در 230V تکفاز 7.5 HP در 200‑240V سهفاز 15 HP در 460‑480V سهفاز 20 HP در 575‑600V سهفاز |
| جریان حرارتی (Ith) | 40A مدار قدرت 10A مدار فرمان |
| ظرفیت وصل | 450A در 440V مدار قدرت 140A AC مدار فرمان 250A DC مدار فرمان |
| ظرفیت قطع | 450A در 440V |
| تحمل اتصال کوتاه (Icw) | 380A برای 1s 240A برای 10s 120A برای 1min 50A برای 10min |
| فیوز پیشنهادی | 63A gG (Type 1) 40A gG (Type 2) 10A gG مدار فرمان |
| اتلاف توان هر پل | 3.2W در AC‑1 1.25W در AC‑3 1.25W در AC‑3e |
| ولتاژ عایقی (Ui) | 690V IEC 600V UL / CSA |
| ولتاژ ضربهای (Uimp) | 6kV |
| دوام مکانیکی | 15 میلیون سیکل |
| دوام الکتریکی | 1.65M در AC‑3 1.65M در AC‑3e 1.4M در AC‑1 |
| مصرف توان کویل | 70VA هنگام وصل 7–7.5VA هنگام نگهداری |
| زمان عملکرد | 12–22 ms وصل 4–19 ms قطع |
| حداکثر نرخ عملکرد | 3600 سیکل در ساعت |
| ترمینال مدار قدرت | 2.5 تا 10 mm² |
| ترمینال مدار فرمان | 1 تا 4 mm² |
| گشتاور سفت کردن | 2.5 N·m مدار قدرت 1.7 N·m مدار فرمان |
| روش نصب | ریل DIN یا نصب روی صفحه |
| درجه حفاظت | IP20 |
| دمای کاری | -40 تا +60°C تا +70°C با کاهش بار |
| ارتفاع کاری | تا 3000 متر |
| استانداردها | IEC 60947‑4‑1 IEC 60947‑5‑1 UL 60947‑4‑1 CSA C22.2 No 14 |
دیتاشیت LC1D25F7اشنایدر Schneider
9,586,918 تومان

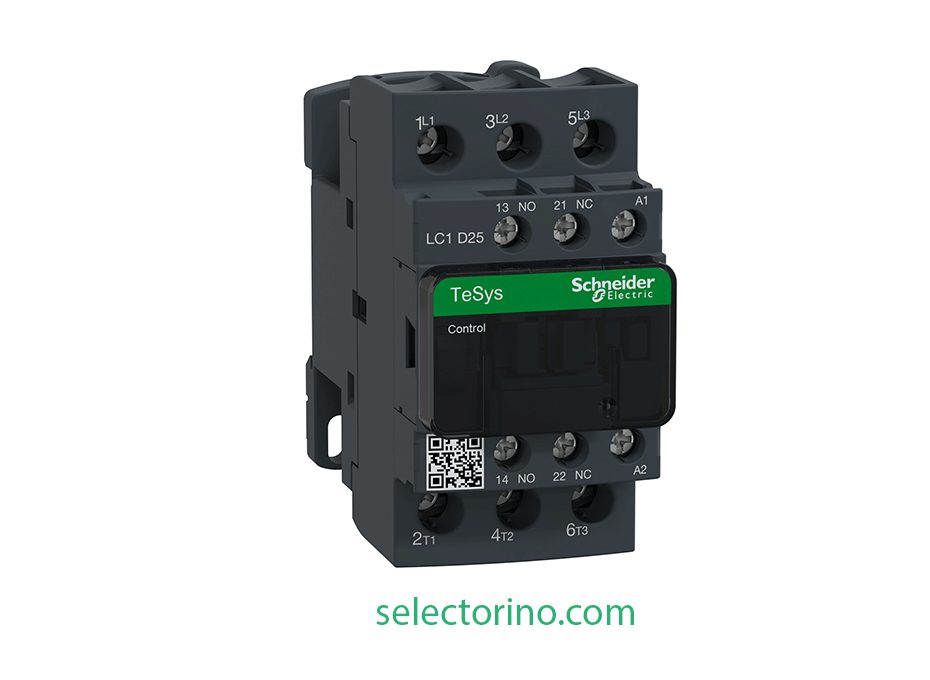

کنتاکتور LC1D25F7 یکی از مدلهای پرکاربرد سری TeSys Deca (TeSys D) شرکت Schneider Electric است که برای کنترل موتورهای سهفاز و بارهای مقاومتی در سیستمهای صنعتی طراحی شده است. این مدل دارای ۳ کنتاکت اصلی Normally Open (3NO) و یک کنتاکت کمکی 1NO+1NC است و در کلاس کاری AC‑3 توانایی سوئیچ جریان 25 آمپر را دارد.

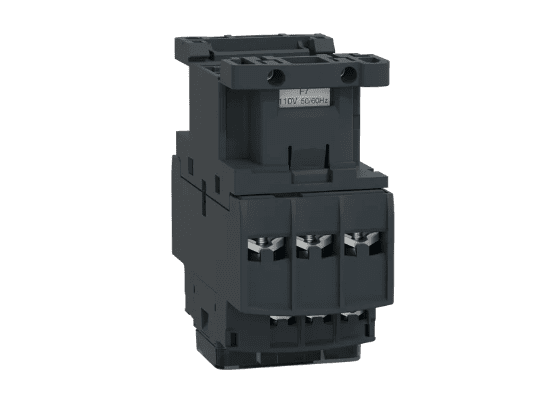

این کنتاکتور قادر است موتورهایی با توان 11 کیلووات در ولتاژ 400V را کنترل کند و در ولتاژهای بالاتر تا 15 kW در 500–690V نیز کاربرد دارد. کد F7 نشاندهنده کویل 110 ولت AC (50/60Hz) است که از نوع AC استاندارد بدون ماژول suppressor داخلی میباشد.
از نظر مکانیکی این مدل در فریم 45 میلیمتری سری LC1D (مشترک با مدلهای 25 و 32 آمپر) قرار میگیرد. ابعاد آن 85×45×92 میلیمتر و وزن آن 0.37 کیلوگرم است که باعث میشود گزینهای بسیار مناسب برای تابلوهای کنترل موتور، استارترها و سیستمهای اتوماسیون صنعتی باشد.
دوام مکانیکی این کنتاکتور حدود 15 میلیون سیکل و دوام الکتریکی آن در کلاس AC‑3 حدود 1.65 میلیون سیکل است که نشاندهنده قابلیت اطمینان بالا در کاربردهای صنعتی مداوم است.
کنتاکتور LC1D25F7 یکی از تولیدات برند معتبر اشنایدر الکتریک است که با بهرهگیری از تکنولوژیهای روز دنیا طراحی شده است. این کنتاکتور به دلیل عملکرد مطمئن و طول عمر بالا، انتخاب اول بسیاری از متخصصین برق صنعتی است.
این ویژگیها کنتاکتور LC1D25F7 را برای استفاده در محیطهای صنعتی و شرایط کاری مختلف ایدهآل میکند.
برند اشنایدر الکتریک به عنوان یکی از پیشروان صنعت برق، محصولات خود را با دقت و کیفیت بالا تولید میکند. کنتاکتور LC1D25F7 نیز از این قاعده مستثنی نیست و با ویژگیهای منحصربهفرد خود، بهترین گزینه برای سیستمهای کنترلی و مدارهای فرمان به شمار میرود.
برای خرید این محصول، توصیه میشود از فروشگاههای معتبر و نمایندگیهای رسمی اشنایدر الکتریک استفاده کنید. همچنین، بررسی مشخصات فنی و مقایسه قیمتها قبل از خرید میتواند به شما در انتخاب بهتر کمک کند.
کنتاکتور 25 آمپر 110 ولت جریان متناوب مدل LC1D25F7 اشنایدر با توجه به ویژگیها، مزایا و کاربردهای گسترده خود، یکی از بهترین گزینهها برای کنترل و مدیریت بارهای الکتریکی در محیطهای صنعتی است. اگر به دنبال محصولی باکیفیت و مطمئن هستید، این کنتاکتور میتواند نیازهای شما را بهطور کامل برآورده کند.
این کنتاکتور را میتوانید از فروشگاههای لوازم برق و تجهیزات صنعتی سلکتورینو تهیه کنید.
موارد زیر میتواند به شما در انتخاب و استفاده بهتر از این کنتاکتور کمک کند:
با توجه به اطلاعات فوق، میتوانید کنتاکتور مناسب برای پروژه خود را انتخاب کنید.
جایگاه این مدل در سری TeSys D
فریم 45mm (Medium Small Frame)
| مدل | جریان AC‑3 | توان موتور در 400V | ابعاد |
|---|---|---|---|
| LC1D18 | 18A | 7.5 kW | 77×45×86 |
| LC1D25 | 25A | 11 kW | 85×45×92 |
| LC1D32 | 32A | 15 kW | 85×45×92 |
به همین دلیل LC1D25 یکی از رایجترین کنتاکتورهای موتور 11kW در تابلوهای صنعتی است.
مقایسه با کنتاکتور LC1D18F7 :
همانطور که مشاهده میکنید، کنتاکتور LC1D25F7 از نظر جریان نامی نسبت به LC1D18F7 ظرفیت بیشتری دارد. این بدان معنی است که LC1D25F7 برای کنترل بارهای با جریان بالاتر مناسبتر است. با این حال، سایر مشخصات فنی مانند ولتاژ بوبین و تعداد پل در این دو مدل یکسان است.
نکته مهم: هنگام انتخاب کنتاکتور، علاوه بر جریان نامی، باید به سایر عوامل مانند نوع بار، شرایط محیطی و نوع کنترل نیز توجه کنید.
