| مشخصه | مقدار |
|---|---|
| کد محصول | LRD16 |
| ابعاد (ارتفاع × عرض × عمق) | 66 × 45 × 70 میلیمتر |
| وزن خالص | 0.124 کیلوگرم |
| محدوده تنظیم جریان (Thermal protection adjustment range) | 9…13 آمپر |
| سری / نام محصول | TeSys Deca / TeSys LRD |
| نوع محصول | رله اضافهبار حرارتی دیفرانسیلی |
| کاربرد | حفاظت موتور |
| سازگاری | LC1D12, LC1D18, LC1D25, LC1D32, LC1D38 |
| نوع شبکه / فرکانس | AC / DC ، 0 تا 400 هرتز |
| کلاس اضافهبار | Class 10A (IEC 60947-4-1) |
| ولتاژها | Ui: تا 690V (IEC) / 600V (UL, CSA) ؛ Ue: 690V AC ؛ Uimp: 6kV |
| آستانه تریپ / حساسیت قطع فاز | 1.14 ± 0.06 × Ir ؛ تریپ در 130٪ Ir در حالت دو فاز (فاز سوم = 0) |
| کنتاکت کمکی | 1NO + 1NC |
| جریانها (مدار سیگنالینگ) | Ith: 5A ؛ AC-15: 1.5A در 240V ؛ DC-13: 0.1A در 250V |
| فیوز پیشنهادی (مدار سیگنالینگ) | 4A gG / 4A BS |
| نوع کنترل | دکمه قرمز Stop ، دکمه آبی Reset |
| جبرانسازی دما | 20- تا 60+ درجه سانتیگراد |
| روش نصب | روی صفحه (با متعلقات)، روی ریل (با متعلقات)، یا زیر کنتاکتور |
| اتصالات | مدار کنترل: ترمینال پیچی 2× (1…2.5 mm²)؛ مدار قدرت: ترمینال پیچی 1× (1.5…10 mm² انعطافپذیر بدون سرسیم / 1…4 mm² انعطافپذیر با سرسیم / 1…6 mm² مفتولی) |
| گشتاور سفتکردن | مدار کنترل: 1.7 N·m ؛ مدار قدرت: 1.7 N·m |
| درجه حفاظت | IP20 (مطابق IEC 60529) |
| دمای کاری | 20- تا 60+ درجه سانتیگراد (بدون derating) |
| دمای نگهداری | 60- تا 70+ درجه سانتیگراد |
| مقاومت در برابر شعله | UL 94 V1 |
| مقاومت اقلیمی | IACS E10 |
| استحکام مکانیکی | لرزش: 6 Gn (IEC 60068-2-6) ؛ شوک: 15 Gn / 11 ms (IEC 60068-2-7) |
| استقامت دیالکتریک | 1.89 kV در 50 Hz (IEC 60947-1) |
| استانداردها | EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495 |
| گواهیها / تأییدیهها | IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS, UKCA |
4,288,383 تومان

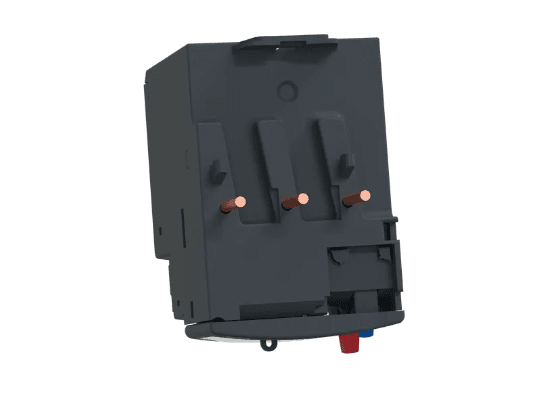

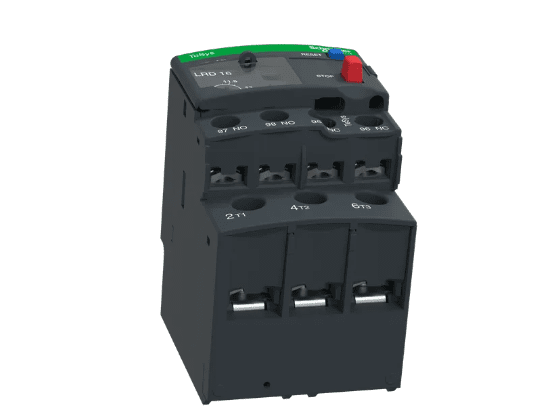

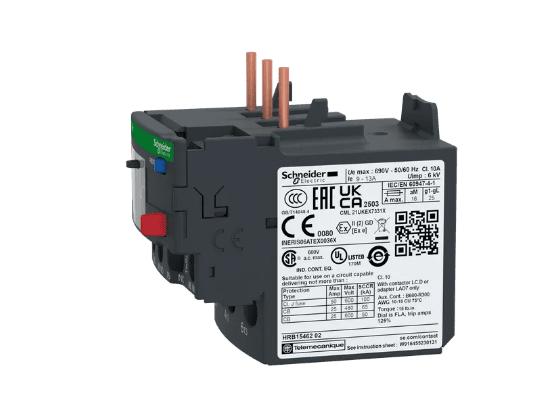

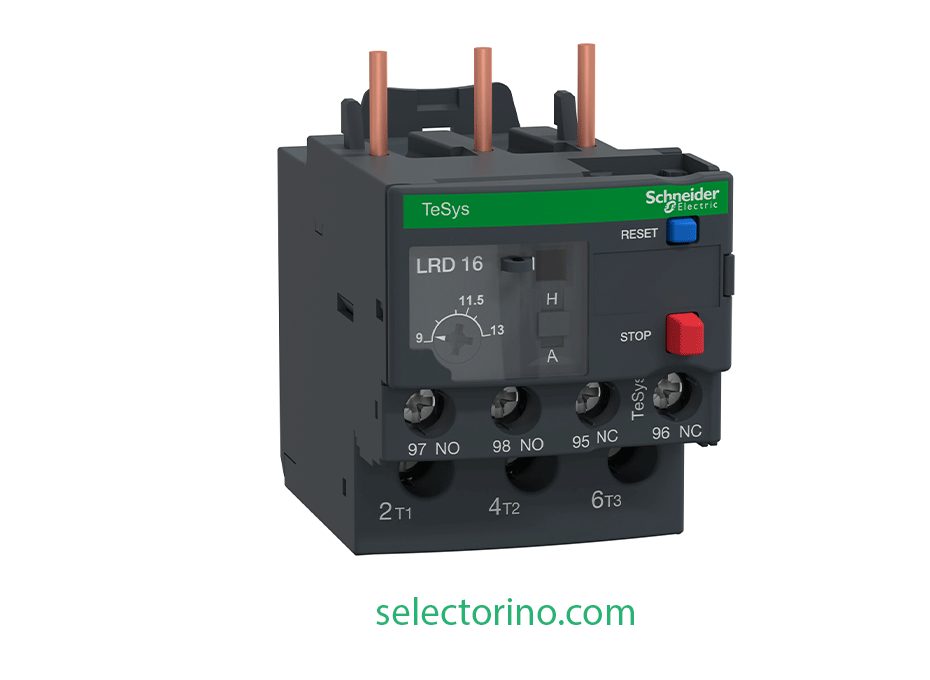

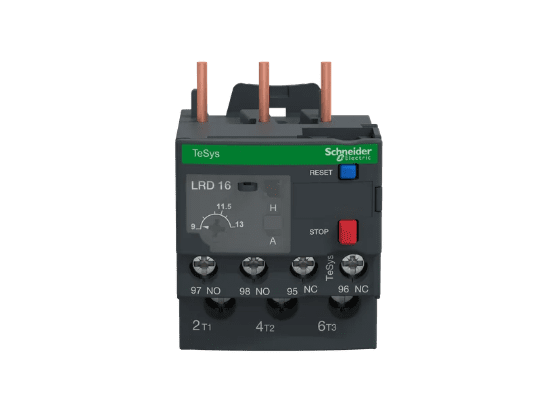

رله اضافهبار حرارتی Schneider Electric LRD16 از سری TeSys Deca / TeSys LRD یک رله حرارتی دیفرانسیلی برای حفاظت موتور در برابر اضافهبار و قطع فاز است. این مدل با محدوده تنظیم جریان 9 تا 13 آمپر و کلاس حفاظتی 10A، انتخابی مناسب برای موتورهایی است که جریان نامی آنها در این بازه قرار دارد و نیاز به حفاظت دقیق، پایدار و صنعتی دارند.
رله LRD16 با کنتاکتورهای زیر سازگار است:
این بازه برای موتورهایی مناسب است که جریان نامی واقعی آنها در محدوده 9 تا 13 آمپر قرار میگیرد. برای عملکرد صحیح، باید مقدار Ir نزدیک به جریان پلاک موتور تنظیم شود تا هم حفاظت مناسب انجام شود و هم از تریپ ناخواسته جلوگیری شود.
این ساختار حفاظتی باعث میشود رله در شرایط اضافهبار حرارتی واقعی یا از دست رفتن یکی از فازها بهموقع عمل کرده و از آسیب دیدن سیمپیچ موتور جلوگیری کند.
این مشخصات برای طراحی صحیح مدار فرمان و انتخاب مناسب تجهیزات جانبی مانند رله واسط، PLC input یا بوبینهای کنترلی اهمیت دارد.
وجود جبرانسازی دمایی کمک میکند عملکرد رله در دماهای مختلف محیط تابلو، پایدار و دقیق باقی بماند.
اگر قصد خرید رله حرارتی اشنایدر LRD16 را دارید، پیشنهاد میشود آن را از سلکتورینو تهیه کنید؛ سلکتورینو مرجع تخصصی و واردکننده مستقیم اشنایدر است و امکان خرید مطمئن همراه با مشاوره فنی تخصصی را برای شما فراهم میکند.
برای انتخاب دقیقتر، کافی است جریان پلاک موتور یا توان و ولتاژ موتور را اعلام کنید تا مشخص شود آیا LRD16 بهترین گزینه است یا باید مدلهای نزدیک مانند LRD14 یا LRD21 بررسی شوند.
