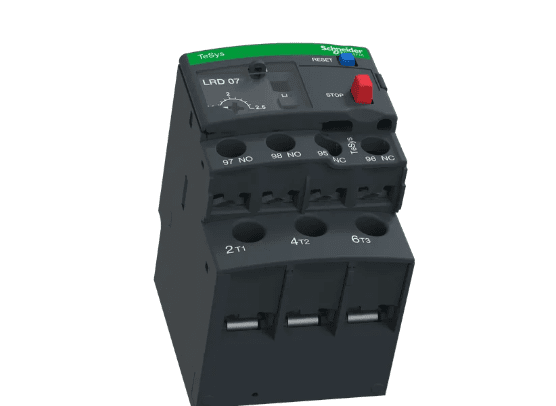

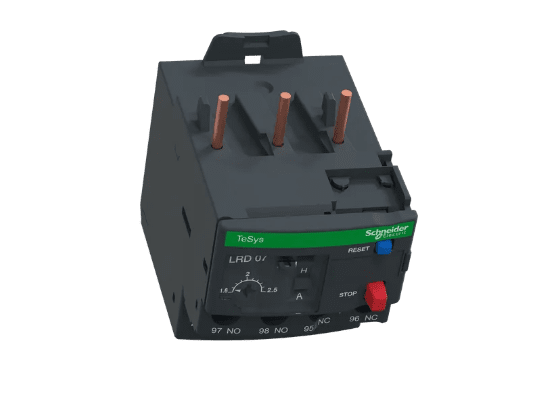

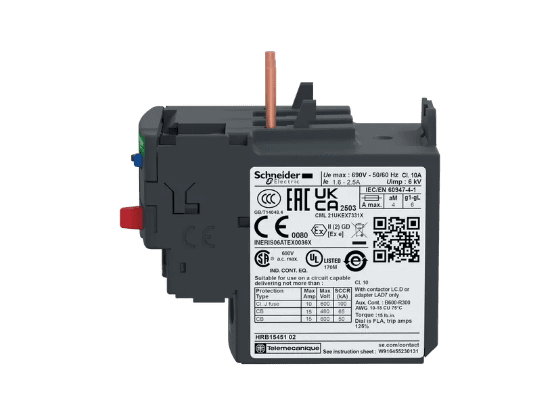

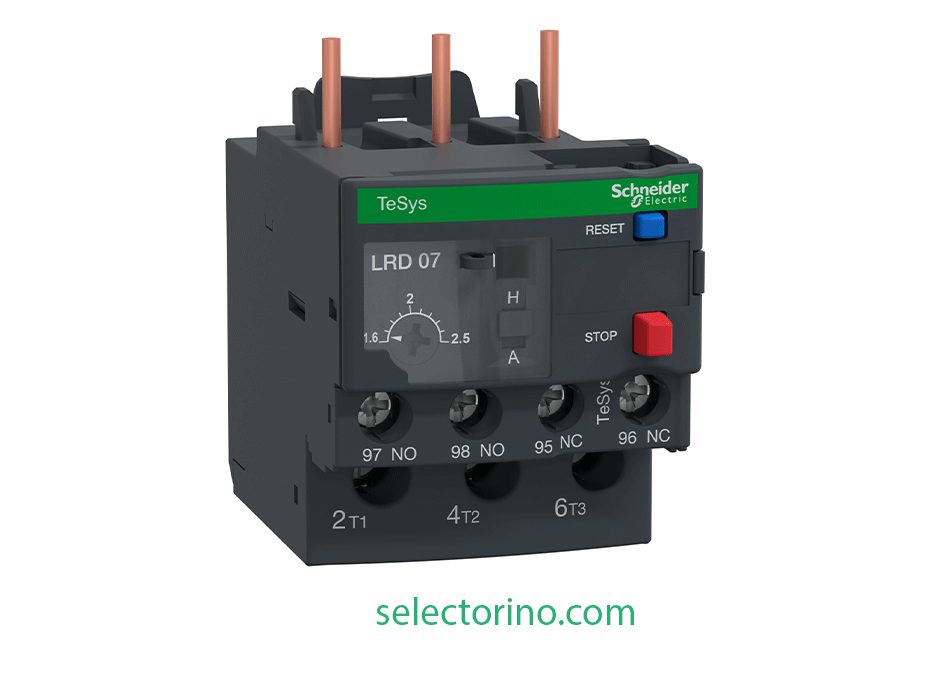

بی متال (1/6 – 2/5) LRD07 اشنایدر Schneider

رله اضافه‌بار حرارتی اشنایدر LRD07 (TeSys LRD) | بازه تنظیم 1.6 تا 2.5 آمپر، کلاس 10A

رله اضافه‌بار حرارتی Schneider LRD07 از سری TeSys Deca / TeSys LRD یک رله حرارتی دیفرانسیلی برای حفاظت موتورهای سه‌فاز در برابر اضافه‌بار و قطع فاز است. این مدل با امکان تنظیم دقیق جریان (Ir) در بازه 1.6 تا 2.5 آمپر کمک می‌کند رله را متناسب با جریان پلاک موتور تنظیم کنید تا هم حفاظت واقعی انجام شود و هم از تریپ‌های بی‌مورد جلوگیری شود.

---

مشخصات فنی رله حرارتی Schneider LRD07

مشخصات عمومی

• کد محصول: LRD07
• سری / نام محصول: TeSys Deca / TeSys LRD
• نوع محصول: رله اضافه‌بار حرارتی دیفرانسیلی
• کاربرد: حفاظت موتور
• ابعاد (ارتفاع × عرض × عمق): 66 × 45 × 70 میلی‌متر
• وزن خالص: 0.124 کیلوگرم

سازگاری با کنتاکتورهای TeSys

• LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38

---

بازه تنظیم جریان و کلاس تریپ (مهم‌ترین معیار انتخاب)

• کلاس حفاظتی: Class 10A
• بازه تنظیم جریان (Ir): 1.6 تا 2.5 آمپر

این مدل برای موتورهایی مناسب است که جریان نامی آن‌ها در محدوده 1.6 تا 2.5A قرار می‌گیرد.

---

مشخصات الکتریکی و عملکرد حفاظتی

نوع شبکه / فرکانس

• AC / DC
• 0 تا 400 هرتز

ولتاژهای نامی

• Ui: تا 690V (IEC) / 600V (UL, CSA)
• Ue: 690V AC
• Uimp: 6kV

آستانه تریپ و عملکرد در قطع فاز

• آستانه تریپ: $1.14\pm 0.06\times Ir$
• حساسیت قطع فاز (دو فاز شدن): تریپ در 130٪ Ir در حالت دو فاز (فاز سوم = 0)

---

کنتاکت کمکی و مشخصات مدار سیگنالینگ

کنتاکت کمکی

• 1NO + 1NC

جریان‌های مدار سیگنالینگ

• Ith: 5A
• AC-15: 3A در 120V
• DC-13: 0.22A در 125V

فیوز پیشنهادی (مدار سیگنالینگ)

• 4A gG / 4A BS

---

کنترل، نصب و اتصالات

نوع کنترل

• Stop: دکمه قرمز
• Reset: دکمه آبی

جبران‌سازی دما

• 20- تا 60+ درجه سانتی‌گراد

روش نصب

• روی صفحه (با متعلقات)
• روی ریل (با متعلقات)
• یا زیر کنتاکتور

اتصالات

• مدار کنترل: ترمینال پیچی 2× (1…2.5 mm²)
• مدار قدرت: ترمینال پیچی 1×
  • 1.5…10 mm² انعطاف‌پذیر بدون سرسیم
  • 1…4 mm² انعطاف‌پذیر با سرسیم
  • 1…6 mm² مفتولی

گشتاور سفت‌کردن

• مدار کنترل: 1.7 N·m
• مدار قدرت: 1.7 N·m

---

شرایط محیطی، ایمنی و دوام

• درجه حفاظت: IP20 (مطابق IEC 60529)
• دمای کاری: 20- تا 60+ درجه سانتی‌گراد (بدون derating)
• دمای نگهداری: 60- تا 70+ درجه سانتی‌گراد
• مقاومت در برابر شعله: UL 94 V1
• مقاومت اقلیمی: IACS E10

استحکام مکانیکی

• لرزش: 6 Gn (IEC 60068-2-6)
• شوک: 15 Gn / 11 ms (IEC 60068-2-7)

استقامت دی‌الکتریک

• 1.89 kV در 50 Hz (IEC 60947-1)

---

استانداردها و گواهی‌ها

استانداردها

EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495

گواهی‌ها / تأییدیه‌ها

IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS, UKCA

---

مزایای کلیدی رله حرارتی LRD07

• انتخاب دقیق برای موتورهای 1.6 تا 2.5 آمپر (تنظیم نزدیک به جریان پلاک موتور)
• حفاظت مطمئن در اضافه‌بار و قطع فاز (تریپ در 130% Ir در حالت دو فاز)
• نصب منعطف (زیر کنتاکتور/ریل/صفحه)
• هماهنگی کامل با کنتاکتورهای LC1D در خانواده TeSys Deca
• پایداری عملکرد در دمای محیط با جبران‌سازی دما (20- تا 60+)

---

خرید رله اضافه‌بار حرارتی اشنایدر LRD07 از سلکتورینو

برای تهیه رله حرارتی Schneider LRD07 با اطمینان از اصالت کالا و انتخاب درست رنج جریان، از سلکتورینو خرید کنید؛ سلکتورینو به‌عنوان مرجع تخصصی و واردکننده مستقیم اشنایدر امکان مشاوره فنی پیش از خرید و تامین مطمئن برای پروژه‌ها را فراهم می‌کند.

اگر جریان پلاک موتور (FLC) و نوع کاربرد (پمپ/فن/کمپرسور) را بفرستید، می‌گویم Ir دقیقاً روی چه عددی تنظیم شود تا هم حفاظت کامل باشد و هم تریپ کاذب نداشته باشید
