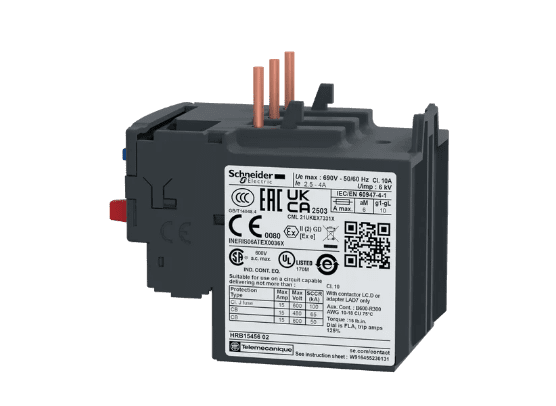

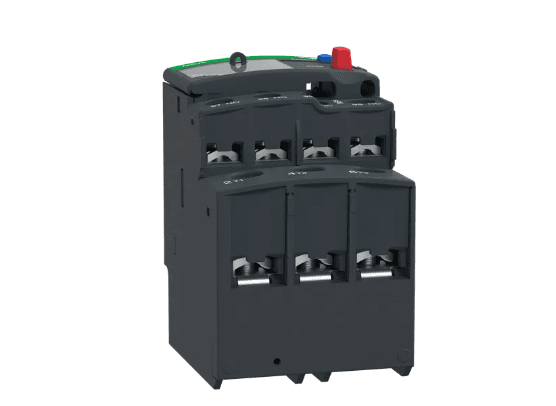

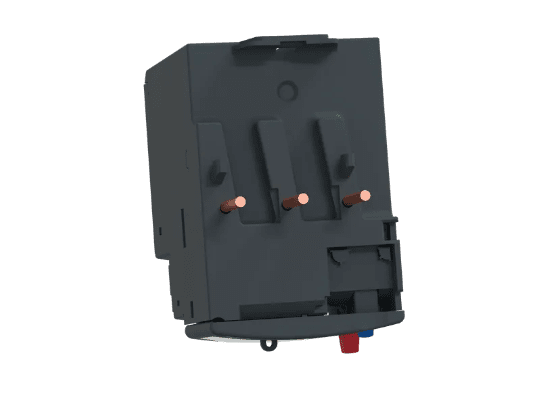

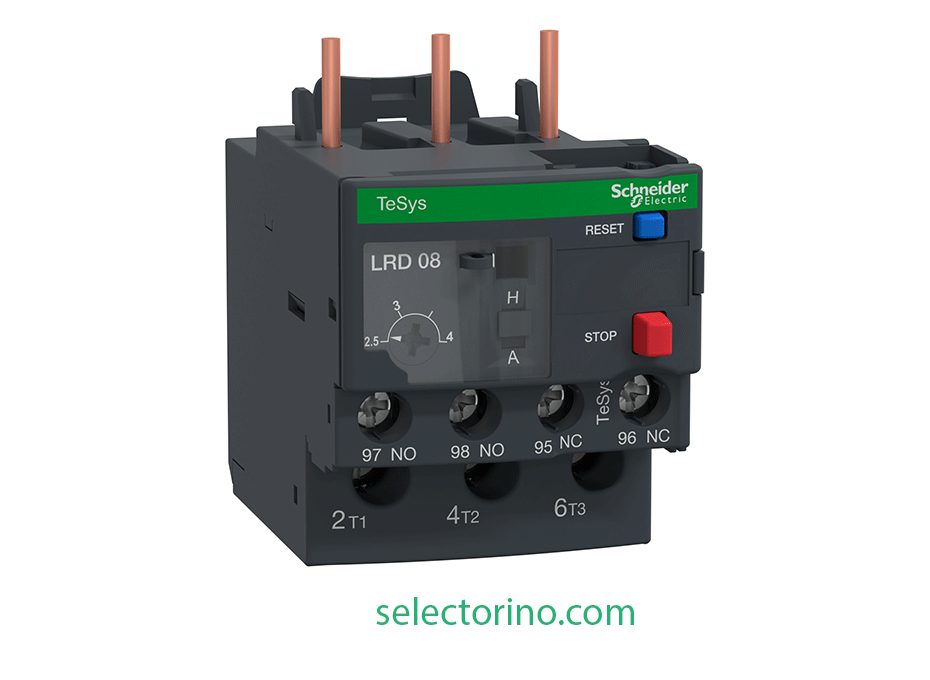

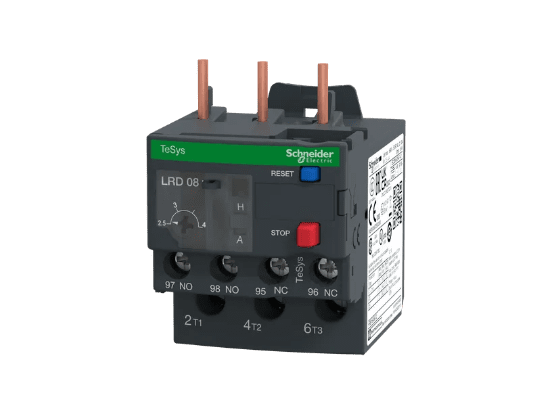

بی متال (2/5 – 4 ) LRD08 اشنایدر Schneider

رله اضافه‌بار حرارتی اشنایدر LRD08 (TeSys LRD) | بازه تنظیم 2.5 تا 4 آمپر، کلاس 10A

رله اضافه‌بار حرارتی Schneider LRD08 از سری TeSys Deca / TeSys LRD یک رله حرارتی دیفرانسیلی برای حفاظت موتور در برابر اضافه‌بار و قطع فاز است. این مدل با قابلیت تنظیم جریان در بازه 2.5 تا 4 آمپر انتخابی دقیق برای موتورهایی است که جریان نامی آن‌ها در همین محدوده قرار دارد و به شما امکان می‌دهد تنظیم (Ir) را نزدیک به جریان پلاک موتور انجام دهید.

---

مشخصات فنی رله حرارتی Schneider LRD08

مشخصات عمومی

• کد محصول: LRD08
• سری / نام محصول: TeSys Deca / TeSys LRD
• نوع محصول: رله اضافه‌بار حرارتی دیفرانسیلی
• کاربرد: حفاظت موتور
• ابعاد (ارتفاع × عرض × عمق): 66 × 45 × 70 میلی‌متر
• وزن خالص: 0.124 کیلوگرم

سازگاری با کنتاکتورهای TeSys

• LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38

---

بازه تنظیم جریان و کلاس تریپ (معیار اصلی انتخاب)

• کلاس حفاظتی: Class 10A
• بازه تنظیم جریان (Ir): 2.5 تا 4 آمپر

---

مشخصات الکتریکی و عملکرد حفاظتی

نوع شبکه / فرکانس

• AC / DC
• 0 تا 400 هرتز

ولتاژهای نامی

• Ui: تا 690V (IEC) / 600V (UL, CSA)
• Ue: 690V AC
• Uimp: 6kV

آستانه تریپ و حساسیت قطع فاز

• آستانه تریپ: $1.14\pm 0.06\times Ir$
• قطع فاز (دو فاز شدن): تریپ در 130٪ Ir در حالت دو فاز (فاز سوم = 0)

---

کنتاکت کمکی، مدار سیگنالینگ و فیوز پیشنهادی

کنتاکت کمکی

• 1NO + 1NC

جریان‌های مدار سیگنالینگ

• Ith: 5A
• AC-15: 3A در 120V
• DC-13: 0.22A در 125V

فیوز پیشنهادی (مدار سیگنالینگ)

• 4A gG / 4A BS

---

کنترل، نصب و اتصالات

نوع کنترل

• Stop: دکمه قرمز
• Reset: دکمه آبی

جبران‌سازی دما

• 20- تا 60+ درجه سانتی‌گراد

روش نصب

• روی صفحه (با متعلقات)
• روی ریل (با متعلقات)
• یا زیر کنتاکتور

اتصالات

• مدار کنترل: ترمینال پیچی 2× (1…2.5 mm²)
• مدار قدرت: ترمینال پیچی 1×
  • 1.5…10 mm² انعطاف‌پذیر بدون سرسیم
  • 1…4 mm² انعطاف‌پذیر با سرسیم
  • 1…6 mm² مفتولی

گشتاور سفت‌کردن

• مدار کنترل: 1.7 N·m
• مدار قدرت: 1.7 N·m

---

شرایط محیطی، ایمنی و دوام صنعتی

• درجه حفاظت: IP20 (مطابق IEC 60529)
• دمای کاری: 20- تا 60+ درجه سانتی‌گراد (بدون derating)
• دمای نگهداری: 60- تا 70+ درجه سانتی‌گراد
• مقاومت در برابر شعله: UL 94 V1
• مقاومت اقلیمی: IACS E10

استحکام مکانیکی

• لرزش: 6 Gn (IEC 60068-2-6)
• شوک: 15 Gn / 11 ms (IEC 60068-2-7)

استقامت دی‌الکتریک

• 1.89 kV در 50 Hz (IEC 60947-1)

---

استانداردها و گواهی‌ها

استانداردها

EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495

گواهی‌ها / تأییدیه‌ها

IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS, UKCA

---

مزایای کلیدی رله حرارتی LRD08

• مناسب موتورهای با جریان نامی 2.5 تا 4 آمپر
• حفاظت مطمئن در اضافه‌بار و قطع فاز (تریپ در 130% Ir در حالت دو فاز)
• جبران‌سازی دما برای پایداری عملکرد در بازه 20- تا 60+
• نصب منعطف (زیر کنتاکتور/ریل/صفحه) و ترمینال‌های پیچی استاندارد
• سازگاری کامل با کنتاکتورهای LC1D سری TeSys Deca

---

منظور از class 10A ؟

به بیان دقیق مهندسی: کلاس تریپ بیانگر حداکثر زمان (برحسب ثانیه) است که رله اضافه بار حرارتی (بیمتال) طول می‌کشد تا تحت یک جریان معین ناشی از اضافه‌بار شدید (دقیقاً در ۷.۲ برابر جریان نامی تنظیمی IrI_rIr​) تریپ دهد و مدار را قطع کند.

در ادامه، جزئیات فنی، تفاوت ظریف ۱۰ با 10A، و کاربرد دقیق آن در رله اضافه بار TeSys Deca (دامنه تنظیم ۲.۵ تا ۴ آمپر) را بررسی می‌کنیم:

---

۱. رفتار عملکردی بر اساس استاندارد IEC 60947-4-1

استاندارد IEC منحنی مشخصه قطع (Time-Current Characteristic) بیمتال‌ها را در مضارب مختلف جریان تنظیمی (IrI_rIr​) تعریف می‌کند. برای کلاس‌های ۱۰ و 10A رفتار در وضعیت شروع سرد (Cold State) به این صورت است:

وضعیت اضافه‌بار	ضریب جریان (I / Ir)	رفتار در Class 10A	رفتار در Class 10	مفهوم فنی
بدون قطعی	1.05 × Ir	قطع نمی‌کند (> 2 h)	قطع نمی‌کند (> 2 h)	تضمین عبور بار نامی بدون تریپ ناخواسته
اضافه‌بار ملایم	1.20 × Ir	قطع در کمتر از ۲ ساعت	قطع در کمتر از ۲ ساعت	استارت گرم شدن تیغه‌های بیمتال
اضافه‌بار شدید / راه‌اندازی سنگین	1.50 × Ir	قطع بین ۲ تا ۴ دقیقه	قطع بین ۲ تا ۴ دقیقه	حفاظت سیم‌پیچ در صورت گیر مکانیکی جزئی
جریان روتور قفل‌شده (LRA)	7.20 × Ir	2 s ≤ t ≤ 10 s	4 s ≤ t ≤ 10 s	معیار اصلی تفاوت کلاس ۱۰ و 10A

نکته بسیار دقیق و تخصصی:

استاندارد بین Class 10A و Class 10 یک مرز پایینی قائل شده است:

• در Class 10A: زمان قطع در 7.2×Ir7.2 \times I_r7.2×Ir​ باید بین ۲ تا ۱۰ ثانیه باشد.
• در Class 10: زمان قطع در 7.2×Ir7.2 \times I_r7.2×Ir​ باید بین ۴ تا ۱۰ ثانیه باشد.

اشنایدر الکتریک برای رله‌های بی‌متال تیپ LRD (از جمله بازه ۲.۵ تا ۴ آمپر مثل LRD08) تاییدیه رسمی مطابق Class 10A (تحت IEC) و Class 10 (تحت استانداردهای منطقه‌ای مثل UL/NEMA) ارائه می‌دهد.

---

۲. چرا در کاربردهای صنعتی از Class 10/10A استفاده می‌شود؟

1. مدت زمان راه‌اندازی موتور (Starting Time):بیش از ۸۵٪ موتورهای آسنکرون قفس سنجابی استاندارد (IE2, IE3) در بارهای عمومی (پمپ‌های سانتریفیوژ سبک، فن‌های کوچک، نوار نقاله‌های بدون بار اولیه و کمپرسورهای سبک)، زمان راه‌اندازی بین ۱ تا ۴ ثانیه دارند. رله کلاس 10A اجازه می‌دهد جریان هجومی راه‌اندازی (Inrush Current که حدود ۶ تا ۸ برابر جریان نامی است) از سیستم عبور کند بدون اینکه تریپ کاذب رخ دهد.
2. محافظت سریع در برابر قفل شدن روتور (Locked Rotor Protection):اگر محور الکتروموتور گیرپاژ کند، در حداکثر ظرف مدت ۱۰ ثانیه بیمتال عمل کرده و مانع سوختن عایق سیم‌پیچ‌ها (کلاس حرارتی F یا B موتور) می‌شود.

---

۳. بررسی پلاک فنی این محصول (TeSys Deca 2.5–4 A)

در این رله اضافه بار (به عنوان مثال مدل مرجع LRD08 از سری TeSys Deca):

• کد فنی اشنایدر: غالباً LRD08 (سازگار با کنتاکتورهای LC1D09 تا LC1D38)
• محدوده تنظیم جریان (IrI_rIr​): از $\text{ A}$ تا$4\text{ A}$ (توسط پتانسیومتر چرخشی روی پنل رله)
• جبران‌سازی دمای محیط (Thermal Compensation): بازه وسیع عملکردی از ∘−20∘C تا +60∘C بدون تغییر نقطه قطع
• حفاظت حساسیت به عدم تقارن فاز (Phase Failure / Unbalance): در صورت قطع یک فاز (Single-phasing)، رله با سرعت بیشتری عمل می‌کند تا از سوختن موتور دوفاز شده جلوگیری کند.

---

خلاصه کاربردی برای انتخاب در تابلو برق:

• اگر موتور شما راه‌اندازی سبک یا نرمال دارد (زمان استارت $<$ثانیه)، کلاس 10A دقیقاً گزینه استاندارد و ایده‌آل است.
• اگر موتور بارهای اینرسی بالا دارد (مانند فن‌های سنگین سانتریفیوژ، بالمیل، سنگ‌شکن یا میکسر با بار که زمان راه‌اندازی آن‌ها بیش از ۶ تا ۸ ثانیه طول می‌کشد)، کلاس 10A پیش از رسیدن به دور نامی تریپ خواهد داد و در آن کاربردها باید به سراغ رله‌های Class 20 (مانند سری الکترونیکی LR9D یا بی‌متال‌های کلاس ۲۰) رفت.

خرید رله اضافه‌بار حرارتی اشنایدر LRD08 از سلکتورینو

برای خرید رله اضافه‌بار حرارتی Schneider LRD08 با تضمین اصالت و دریافت مشاوره جهت انتخاب رنج مناسب، از سلکتورینو تهیه کنید. سلکتورینو مرجع تخصصی و واردکننده مستقیم اشنایدر است و برای انتخاب دقیق رله حرارتی بر اساس پلاک موتور و شرایط کاری، مشاوره فنی ارائه می‌دهد.

در تجهیزات حفاظت موتور اشنایدر الکتریک (به‌ویژه سری‌های TeSys Deca و مدل‌های پرکاربردی مثل LRD)، اصطلاح Class 10 یا دقیق‌تر در این مدل Class 10A، معرف کلاس تریپ حرارتی (Tripping Class) رله بر اساس استاندارد بین‌المللی IEC 60947-4-1 است.
