| ویژگی | مقدار |
|---|---|
| ابعاد (ارتفاع × عرض × عمق) | 77 × 45 × 86 میلیمتر |
| وزن | 0.32 کیلوگرم |

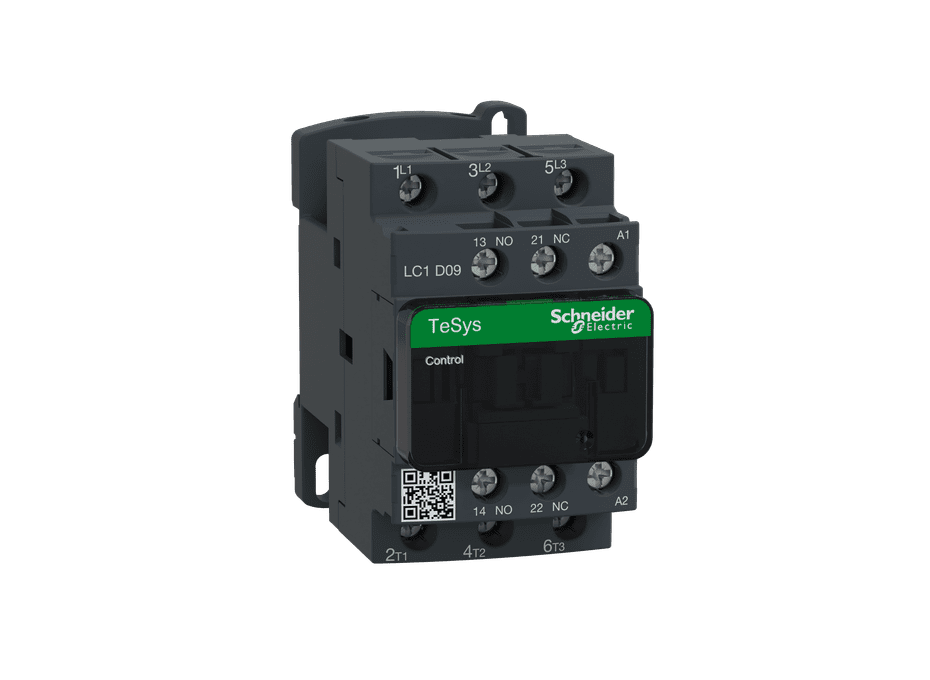

| مدل | LC1D09F7 |
| سری | TeSys Deca |
| نوع | کنتاکتور سهپل (3NO) |
| کاربرد | کنترل موتور – بار مقاومتی |
| کلاس کاری | AC‑1 / AC‑3 / AC‑3e / AC‑4 |
| ولتاژ کاری (Ue) | تا 690V AC (25…400Hz) تا 300V DC |
| جریان نامی | 9A در AC‑3 9A در AC‑3e 25A در AC‑1 |
| ولتاژ کویل | 110V AC – 50/60Hz |
| فناوری کویل | بدون suppressor داخلی |
| توان موتور (AC‑3) | 2.2 kW در 220–230V 4 kW در 380–400V 4 kW در 415–440V 5.5 kW در 500V 5.5 kW در 660–690V |
| توان موتور (AC‑3e) | 2.2 kW در 220–230V 4 kW در 380–400V 4 kW در 415–440V 5.5 kW در 500V 5.5 kW در 660–690V |
| توان موتور (AC‑4) | 2.2 kW در 400V |
| توان موتور (HP) | 0.33 HP در 115V تکفاز 1 HP در 230/240V تکفاز 2 HP در 208V سهفاز 2 HP در 230/240V سهفاز 5 HP در 460/480V سهفاز 7.5 HP در 575/600V سهفاز |
| جریان حرارتی (Ith) | 25A مدار قدرت 10A مدار فرمان |
| ظرفیت وصل | 250A در 440V مدار قدرت 140A AC مدار فرمان 250A DC مدار فرمان |
| ظرفیت قطع | 250A در 440V |
| تحمل اتصال کوتاه (Icw) | 210A برای 1s 105A برای 10s 61A برای 1min 30A برای 10min |
| فیوز پیشنهادی | 25A gG (Type 1) 20A gG (Type 2) 10A gG مدار فرمان |
| اتلاف توان هر پل | 1.56W (AC‑1) 0.2W (AC‑3/AC‑3e) |
| ولتاژ عایقی (Ui) | 690V IEC 600V UL/CSA |
| ولتاژ ضربهای (Uimp) | 6kV |
| دوام مکانیکی | 15 میلیون سیکل |
| دوام الکتریکی | 0.6M (AC‑1) 2M (AC‑3) 2M (AC‑3e) |
| توان مصرفی کویل | Inrush: 70VA Holding: 7–7.5VA |
| زمان عملکرد | 12–22 ms (بسته شدن) 4–19 ms (باز شدن) |
| حداکثر نرخ عملکرد | 3600 سیکل/ساعت |
| کنتاکت کمکی | 1NO + 1NC (Mirror & Mechanically Linked) |
| ترمینالهای مدار قدرت | 1–4 mm² |
| ترمینالهای مدار فرمان | 1–4 mm² |
| گشتاور سفت کردن | 1.7 N·m مدار قدرت 1.7 N·m مدار فرمان |
| روش نصب | ریل DIN / صفحه |
| درجه حفاظت | IP20 (جلو) |
| استانداردها | IEC 60947‑4‑1 IEC 60947‑5‑1 UL 60947‑4‑1 CSA C22.2 No 14 IEC 60335‑1 / 60335‑2‑40 Annex JJ |
| دمای محیط | -40 تا +60°C تا +70°C با Derating |
| ارتفاع کاری | تا 3000 متر |
دیتاشیت LC1D95E7 اشنایدر Schneider
5,314,418 تومان
| مشخصات | جزئیات |
|---|---|
| مدل | LC1D09F7 |
| برند | اشنایدر الکتریک |
| جریان نامی | 9 آمپر |
| ولتاژ بوبین | 110 ولت جریان متناوب (AC) |
| تعداد پلها | 3 پل |
| فرکانس کاری | 50/60 هرتز |
| ولتاژ عایقی نامی | 690 ولت |
| عمر مکانیکی | بیش از 10 میلیون سیکل |
| عمر الکتریکی | بیش از 1 میلیون سیکل |
| دمای کاری مجاز | -5 تا +60 درجه سانتیگراد |
| استانداردها | IEC 60947-4-1, CE, UL |
کنتاکتور LC1D09F7 اشنایدر به دلیل عملکرد مطمئن و طراحی فشرده، انتخابی عالی برای کاربردهای سبک و نیمهصنعتی است.
