| ویژگی | مقدار |
|---|---|
| ابعاد (ارتفاع × عرض × عمق) | 77 × 45 × 86 میلیمتر |
| وزن | 0.325 کیلوگرم |
| مدل | LC1D12F7 |
| سری | TeSys Deca |
| نوع دستگاه | کنتاکتور سه پل |
| ترکیب کنتاکت اصلی | 3NO |
| کنتاکت کمکی | 1NO + 1NC (Mirror Contact) |
| کاربرد | کنترل موتور / بار مقاومتی |
| کلاس کاری | AC‑1 / AC‑3 / AC‑3e / AC‑4 |
| ولتاژ کاری (Ue) | تا 690V AC (25…400Hz) تا 300V DC |
| جریان نامی | 12A در AC‑3 12A در AC‑3e 25A در AC‑1 |
| ولتاژ کویل | 110V AC – 50/60Hz |
| نوع کویل | AC استاندارد بدون suppressor |
| توان موتور (AC‑3) | 3 kW در 230V 5.5 kW در 400V 5.5 kW در 440V 7.5 kW در 500V 7.5 kW در 690V |
| توان موتور (AC‑4) | 3.7 kW در 400V |
| توان موتور (AC‑3e) | 3 kW در 230V 5.5 kW در 400V 5.5 kW در 440V 7.5 kW در 500V 7.5 kW در 690V |
| توان موتور (HP) | 0.5 HP در 115V تکفاز 2 HP در 230V تکفاز 3 HP در 208V سهفاز 3 HP در 230V سهفاز 7.5 HP در 480V سهفاز 10 HP در 600V سهفاز |
| جریان حرارتی (Ith) | 25A مدار قدرت 10A مدار فرمان |
| ظرفیت وصل | 250A در 440V مدار قدرت 140A AC مدار فرمان 250A DC مدار فرمان |
| ظرفیت قطع | 250A در 440V |
| تحمل اتصال کوتاه (Icw) | 210A برای 1s 105A برای 10s 61A برای 1min 30A برای 10min |
| فیوز پیشنهادی | 40A gG (Type 1) 25A gG (Type 2) 10A gG مدار فرمان |
| اتلاف توان هر پل | 1.56W در AC‑1 0.36W در AC‑3 / AC‑3e |
| ولتاژ عایقی (Ui) | 690V IEC 600V UL/CSA |
| ولتاژ ضربهای (Uimp) | 6kV |
| دوام مکانیکی | 15 میلیون سیکل |
| دوام الکتریکی | 2M در AC‑3 2M در AC‑3e 0.8M در AC‑1 |
| توان مصرفی کویل | 70VA هنگام وصل 7–7.5VA هنگام نگهداری |
| زمان عملکرد | 12–22 ms وصل 4–19 ms قطع |
| حداکثر نرخ عملکرد | 3600 سیکل در ساعت |
| ترمینال مدار قدرت | 1 تا 4 mm² |
| ترمینال مدار فرمان | 1 تا 4 mm² |
| گشتاور سفت کردن | 1.7 N·m |
| روش نصب | ریل DIN یا نصب روی صفحه |
| درجه حفاظت | IP20 (از جلو) |
| دمای کاری | -40 تا +60°C تا +70°C با Derating |
| ارتفاع کاری | تا 3000 متر |
| استانداردها | IEC 60947‑4‑1 IEC 60947‑5‑1 UL 60947‑4‑1 CSA C22.2 No 14 |
دیتاشیت LC1D125E7 اشنایدر Schneider
5,933,851 تومان

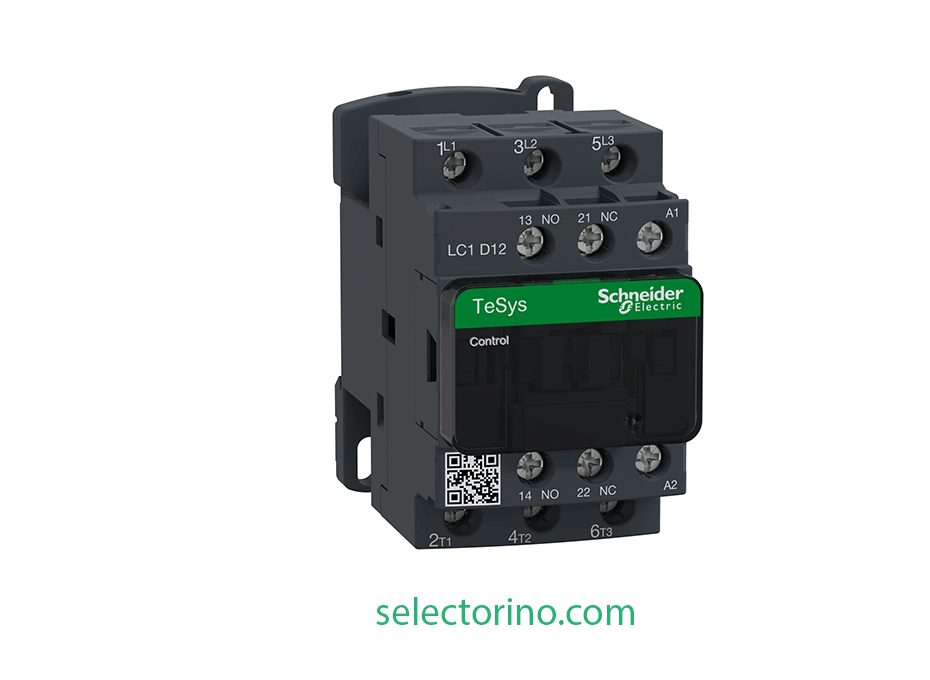

کنتاکتور LC1D12F7 از سری TeSys Deca (TeSys D) اشنایدر الکتریک است که برای کنترل موتورهای سهفاز و بارهای مقاومتی در کاربردهای صنعتی سبک تا متوسط طراحی شده است. این مدل دارای ۳ کنتاکت اصلی NO و یک کنتاکت کمکی 1NO+1NC بوده و با جریان نامی 12 آمپر در کلاس کاری AC‑3 قادر است موتورهایی تا 5.5 کیلووات در ولتاژ 400V را کنترل کند.

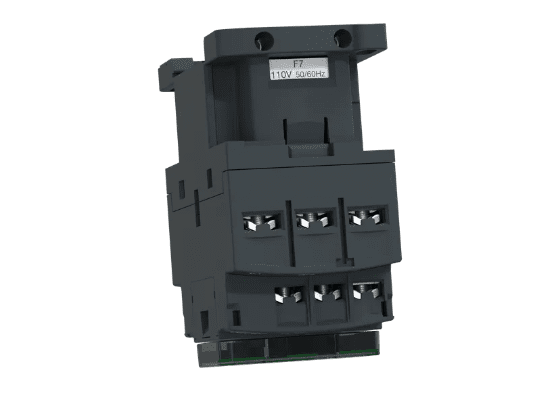

پسوند F7 نشاندهنده کویل 110 ولت AC (50/60Hz) است. این کویل از نوع AC استاندارد بدون suppressor داخلی بوده و توان مصرفی آن در حالت جذب حدود 70VA و در حالت نگهداری حدود 7VA است.
این مدل در فریم کوچک سری LC1D قرار میگیرد و دارای ابعاد 77×45×86 میلیمتر و وزن حدود 0.325 کیلوگرم است. دوام مکانیکی 15 میلیون سیکل و دوام الکتریکی 2 میلیون سیکل در AC‑3 نشاندهنده قابلیت اطمینان بالای آن در سیستمهای اتوماسیون صنعتی و تابلوهای برق میباشد.
در زیر جدول اطلاعات فنی کنتاکتور 12 آمپر 110 ولت جریان متناوب LC1D12F7 اشنایدر Schneider آورده شده است:
| ویژگی | مشخصات |
|---|---|
| مدل | LC1D12F7 اشنایدر Schneider |
| نوع کنتاکتور | کنتاکتور جریان متناوب (AC) |
| حداکثر جریان قابل تحمل | 12 آمپر |
| ولتاژ ورودی | 110 ولت (AC) |
| ولتاژ عملکرد | 110 ولت (AC) |
| نوع کوئل | AC (جریان متناوب) |
| توان مصرفی کوئل | 6.5 وات |
| نوع کنتاکتها | 3 کنتاکت اصلی (NO) و 1 کنتاکت کمکی (NC) |
| توان قطع و وصل | 3 کیلووات در 400 ولت AC |
| ولتاژ عایق | 690 ولت (AC) |
| مقاومت در برابر نوسانات برق | بله |
| دمای عملکرد | از -5 درجه سانتیگراد تا 40 درجه سانتیگراد |
| ابعاد | 70x75x99 میلیمتر |
| وزن | حدود 0.5 کیلوگرم |
| درجه حفاظت | IP20 |
| زمان قطع و وصل | کمتر از 10 میلیثانیه |
| مقاومت در برابر لرزش و ضربه | بله |
این کنتاکتور با طراحی دقیق و کارآمد خود، برای استفاده در بسیاری از سیستمهای برقی صنعتی و تجاری مناسب است.
کنتاکتور 12 آمپر 110 ولت جریان متناوب LC1D12F7 اشنایدر Schneider: انتخابی بینظیر برای سیستمهای برقی
کنتاکتور 12 آمپر 110 ولت جریان متناوب LC1D12F7 اشنایدر Schneider یکی از محصولات پیشرفته و پرکاربرد در سیستمهای برقی صنعتی است. این کنتاکتور با ویژگیهای منحصر به فرد خود، برای کنترل و مدیریت بارهای الکتریکی در محیطهای صنعتی و تجاری طراحی شده است. در این مقاله، به بررسی ویژگیها، کاربردها، و مزایای این کنتاکتور خواهیم پرداخت تا بتوانید به بهترین نحو از این تجهیز استفاده کنید.
کنتاکتور LC1D12F7 اشنایدر یکی از انواع کنتاکتورهای سری LC1D است که توسط برند معتبر اشنایدر الکتریک طراحی و تولید میشود. این کنتاکتور برای جریان متناوب و ولتاژ 110 ولت طراحی شده و قادر است بارهای الکتریکی با جریان 12 آمپر را بهطور ایمن و موثر کنترل کند. این کنتاکتور در بسیاری از صنایع مانند صنعت خودروسازی، ساختمانسازی، سیستمهای تهویه، و صنایع کشاورزی کاربرد دارد.
کنتاکتورهای اشنایدر بهطور کلی بهعنوان دستگاههای کنترل مدار عمل میکنند که به شما این امکان را میدهند که جریان الکتریکی را بهطور ایمن و با دقت بالا قطع و وصل کنید. کنتاکتور LC1D12F7 نیز از این قاعده مستثنی نیست و با استفاده از سیگنالهای کنترلی، به طور اتوماتیک و بدون نیاز به دخالت دستی، مدارهای برقی را وصل و قطع میکند.
کنتاکتور LC1D12F7 از چندین بخش اصلی تشکیل شده است:
استفاده از کنتاکتور LC1D12F7 اشنایدر در سیستمهای برقی صنعتی مزایای زیادی دارد که در ادامه به برخی از مهمترین آنها اشاره میکنیم:
با استفاده از کنتاکتور LC1D12F7، شما میتوانید سیستمهای برقی خود را بهطور ایمن کنترل کنید. این کنتاکتور از لحاظ طراحی بهگونهای است که میتواند جریانهای اضافی یا نوسانات برق را شناسایی کرده و در صورت لزوم، مدار را قطع کند تا از وقوع خطرات ناشی از برقگرفتگی جلوگیری شود.
این کنتاکتور با عملکرد دقیق و کنترل شده، مصرف انرژی را به حداقل میرساند. این ویژگی به ویژه در محیطهای صنعتی که مصرف انرژی بالا است، اهمیت زیادی دارد. کنتاکتور LC1D12F7 باعث میشود که مصرف برق بهطور بهینه و در حد نیاز باشد.
با توجه به طراحی مقاوم و قطعات با کیفیت بالا، این کنتاکتور از قابلیت اطمینان بسیار بالایی برخوردار است. شما میتوانید بدون نگرانی از عملکرد صحیح آن در طولانیمدت استفاده کنید.
کنتاکتور LC1D12F7 از طراحی ساده و کاربرپسندی برخوردار است که نصب و نگهداری آن را بسیار راحت میکند. شما بهراحتی میتوانید آن را در سیستمهای خود نصب کرده و در صورت نیاز به تعمیرات، با کمترین هزینه و زمان، آن را تعمیر کنید.
کنتاکتور LC1D12F7 اشنایدر در صنایع مختلف کاربرد دارد. در ادامه به برخی از مهمترین کاربردهای این کنتاکتور اشاره میکنیم:
کنتاکتور LC1D12F7 برای کنترل دستگاههای تهویه مطبوع در ساختمانهای تجاری و صنعتی بهکار میرود. این کنتاکتور قادر است بهطور خودکار سیستمهای تهویه را فعال یا غیرفعال کند.
در سیستمهای روشنایی صنعتی و تجاری، کنتاکتور LC1D12F7 برای قطع و وصل کردن مدارهای روشنایی مورد استفاده قرار میگیرد. این کنتاکتور از اتلاف انرژی جلوگیری کرده و طول عمر تجهیزات روشنایی را افزایش میدهد.
این کنتاکتور در دستگاههای صنعتی مانند پمپها، موتورهای الکتریکی، و دیگر ماشینآلات برقی کاربرد دارد. کنتاکتور LC1D12F7 میتواند بهطور دقیق و بدون مشکل بارهای سنگین را کنترل کند.
کنتاکتور 12 آمپر 110 ولت جریان متناوب LC1D12F7 اشنایدر Schneider یکی از بهترین انتخابها برای سیستمهای برقی صنعتی و تجاری است. با ویژگیهایی مانند قدرت تحمل جریان بالا، طراحی مقاوم، و قابلیت نصب آسان، این کنتاکتور میتواند در بسیاری از صنایع مورد استفاده قرار گیرد. اگر به دنبال افزایش بهرهوری انرژی، کاهش خطرات برقگرفتگی، و کنترل دقیق جریان برق در سیستمهای خود هستید، کنتاکتور LC1D12F7 اشنایدر بهترین گزینه برای شما خواهد بود.
