اتوماتیک 1600 آمپر هوایی مدل NW اشنایدر Schneider NW16H13PML2EHH قدرت قطع 65KA

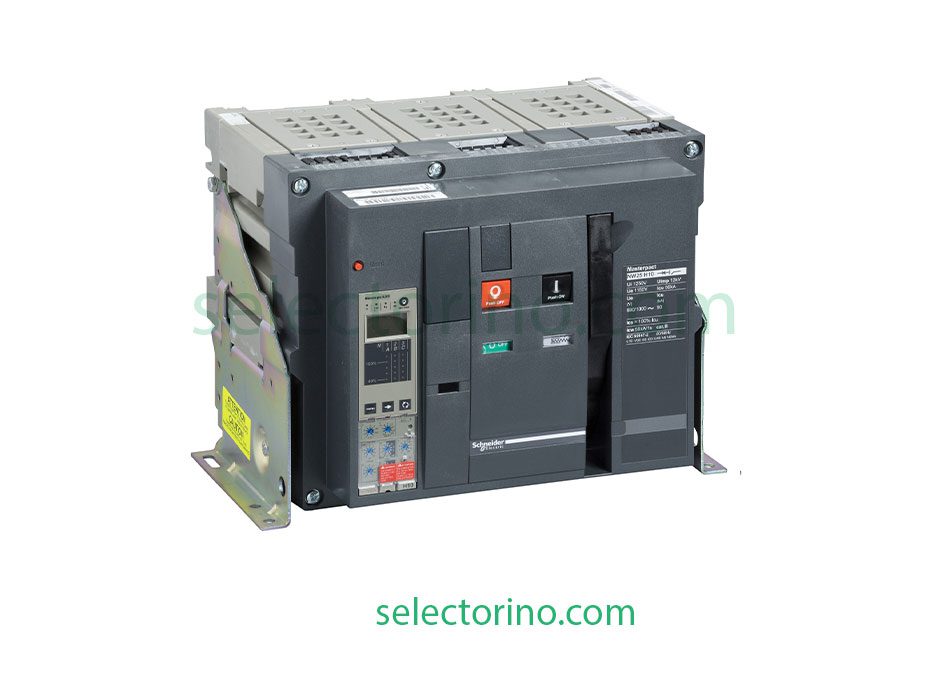

کلید اتوماتیک هوایی 1600 آمپر اشنایدر مدل NW16H13PML2EHH

کلید اتوماتیک هوایی 1600 آمپر اشنایدر مدل NW16H13PML2EHH از سری MasterPact NW، یک محافظ قدرتمند و قابل اعتماد برای سیستم‌های الکتریکی با جریان بالا می‌باشد که با قدرت قطع 65 کیلوآمپر، ایمنی بی‌نظیری در برابر اتصال کوتاه ارائه می‌دهد.

مشخصات فنی کلیدی

مزایای کلیدی

✅ حفاظت جامع و کامل – محافظت همزمان در برابر اضافه بار، اتصال کوتاه و سایر خطاهای الکتریکی

✅ قدرت قطع فوق‌العاده – قابلیت قطع مطمئن جریان‌های اتصال کوتاه تا ۶۵ کیلوآمپر

✅ قابلیت اطمینان بالا – ساختار مستحکم و استفاده از مواد مرغوب برای طول عمر بیشتر

✅ انعطاف‌پذیری در تنظیمات – امکان تنظیم پارامترهای مختلف برای شرایط کاری متنوع

✅ نگهداری آسان – طراحی ماژولار و دسترسی راحت برای سرویس و تعمیرات

کاربردهای اصلی

 صنایع سنگین: نفت، گاز، پتروشیمی، فولاد و سیمان

نیروگاه‌ها: حفاظت از مدارهای تغذیه ژنراتورها و ترانسفورماتورها

 مراکز داده: حفاظت از سیستم‌های قدرت در دیتاسنترهای بزرگ

 تاسیسات صنعتی: حفاظت از مدارهای تغذیه ماشین‌آلات صنعتی سنگین

سوالات متداول

سوال ۱: تفاوت اصلی کلیدهای سری Masterpact NW و NT چیست؟
پاسخ تأیید شده:

• سری NW نسل جدید با قدرت قطع تا ۲۰۰ kA در ولتاژ ۴۱۵V

• سری NT نسل قدیم‌تر با قدرت قطع تا ۱۲۰ kA در ولتاژ ۴۱۵V

• طراحی فشرده‌تر و امکانات ارتباطی پیشرفته‌تر در سری NW

• قابلیت نصب آسان‌تر و نگهداری ساده‌تر در سری NW

سوال ۲: روش صحیح نصب کلیدهای Masterpact NW چگونه است؟
پاسخ تأیید شده:

• نصب روی ریل نصب مخصوص (Mounting Plate)

• گشتاور اتصال ترمینال‌ها:

  • برای NW16: ۴۰ N.m

  • برای NW25: ۶۰ N.m

• رعایت فاصله هوایی مطابق استاندارد IEC 60947-2

• استفاده از ابزار مخصوص برای تنظیم و نصب

سوال ۳: معیارهای فنی انتخاب کلید Masterpact NW چیست؟
پاسخ تأیید شده:

• جریان نامی (In): 630A تا 6300A

• ولتاژ نامی (Ue): تا ۶۹۰V AC

• قدرت قطع (Icu/Ics): مطابق با استاندارد IEC

• نوع عملکرد: ثابت یا کشویی (Fixed/Withdrawable)

• نوع ترمینال: صفحه‌ای یا شمش مسی

سوال ۴: شرایط محیطی مجاز برای نصب و کارکرد چیست؟
پاسخ تأیید شده:

• دمای کارکرد: ۲۵- تا ۷۰+ درجه سانتی‌گراد

• ارتفاع نصب: تا ۲۰۰۰ متر بدون کاهش رتبه

• درجه حفاظت: IP30 تا IP54 (بسته به نوع پوشش)

• درجه آلودگی: ۳ مطابق استاندارد IEC 60947-1

سوال ۵: مزایای رقابتی کلیدهای Masterpact NW چیست؟
پاسخ تأیید شده:

• Micrologic کنترلرهای هوشمند با قابلیت‌های مانیتورینگ پیشرفته

• EcoStruxure Power قابلیت اتصال به سیستم مدیریت انرژی

• اصلاح ضریب توان داخلی در برخی مدل‌ها

• پشتیبانی گسترده خدمات فنی و آموزشی در سراسر جهان

منابع تأیید:

• کاتالوگ رسمی Masterpact NW (شرایط محیطی)

• راهنمای نصب و سرویس (گشتاور اتصال)

• مستندات فنی Micrologic (قابلیت‌های کنترل)

• استاندارد IEC 60947-2 (مشخصات فنی)

نکات مهم

• انتخاب صحیح با توجه به جریان نامی مدار و نوع بار
• نصب توسط پرسنل متخصص و رعایت استانداردهای ایمنی
• نگهداری دوره‌ای برای افزایش طول عمر و عملکرد بهینه

جمع‌بندی

کلید اتوماتیک هوایی 1600 آمپر اشنایدر مدل NW16H13PML2EHH با قدرت قطع 65 کیلوآمپر، انتخابی ایده‌آل برای پروژه‌های صنعتی و تجاری بزرگ بوده و با بهره‌گیری از تکنولوژی پیشرفته اشنایدر، حفاظت مطمئن و پایدار از سیستم‌های الکتریکی را تضمین می‌کند.
