| ویژگی | مشخصات |
|---|---|
| ابعاد (ارتفاع × عرض × عمق) | 127 × 85 × 176 میلیمتر |
| وزن | 2.185 کیلوگرم |
| مدل | LC1D50F7 |
| سری محصول | TeSys Deca (TeSys D) |
| نوع تجهیز | کنتاکتور سهپل (Non‑Reversing) |
| پیکربندی کنتاکت قدرت | 3 NO |
| کنتاکت کمکی | 1NO + 1NC (Mirror Contact, Mechanically Linked) |
| کاربرد | کنترل موتور و بارهای مقاومتی |
| کلاس کاری | AC‑1, AC‑3, AC‑3e, AC‑4 |
| ولتاژ کاری مدار قدرت (Ue) | تا 690V AC (25…400Hz) |
| جریان نامی AC‑3 | 50A در ≤440V |
| جریان نامی AC‑1 | 80A در ≤440V |
| ولتاژ کویل | 110V DC |
| نوع مدار کنترل | DC Standard |
| فناوری کویل | دارای دیود محدودکننده پیک داخلی (Built‑in Suppressor) |
| توان موتور AC‑3 | 15 kW در 230V 25 kW در 415V 30 kW در 440‑500V 33 kW در 660‑690V |
| توان موتور AC‑4 | 11 kW در 400V |
| حداکثر توان موتور (Horsepower) | 3HP در 115V تکفاز 7.5HP در 230V تکفاز 15HP در 208‑240V سهفاز 40HP در 460‑600V سهفاز |
| جریان حرارتی (Ith) | 80A مدار قدرت |
| ظرفیت وصل | 900A در 440V |
| ظرفیت قطع | 900A در 440V |
| SCCR | تا 100kA با حفاظت مناسب |
| ولتاژ عایقی (Ui) | 690V IEC / 600V UL/CSA |
| ولتاژ ضربهای (Uimp) | 8kV |
| دوام مکانیکی | 10,000,000 سیکل |
| سطح ایمنی B10d | 1,369,863 سیکل تحت بار نامی 20,000,000 سیکل مکانیکی |
| حداکثر تعداد قطع و وصل | 3600 سیکل در ساعت |
| زمان عملکرد | بستن: 12…26 ms باز شدن: 20 ms |
| درجه حفاظت | IP2X |
| دمای کاری | -40 تا +70 درجه سانتیگراد |
| ارتفاع نصب مجاز | تا 3000 متر |
| روش نصب | ریل یا صفحه |
| استانداردها | IEC 60947‑4‑1 IEC 60947‑5‑1 CSA C22.2 No 14 EN 60947 |
دیتاشیت LC1D50F7 اشنایدر Schneider
25,209,339 تومان

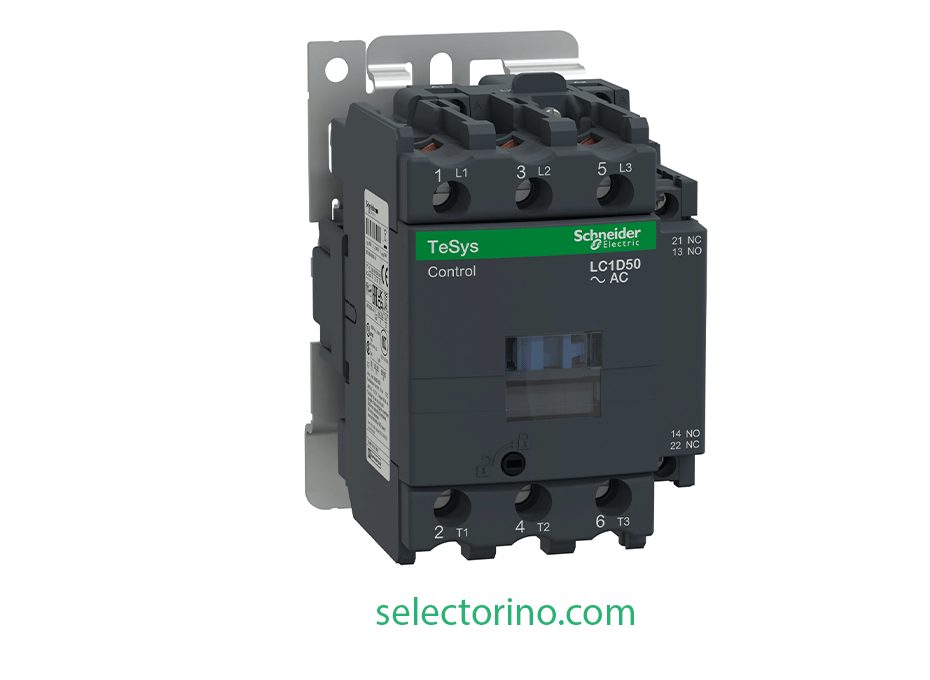

کنتاکتور LC1D50F7 از خانواده قدرتمند TeSys Deca (TeSys D) است که برای کنترل موتورهای سهفاز تا 40 اسب بخار در 480VAC طراحی شده است. این مدل در رده جریان 50 آمپر (AC‑3) قرار میگیرد و در کاربردهای صنعتی سنگین، راهاندازی مستقیم موتور (DOL)، بارهای مقاومتی و کاربردهای AC‑4 مورد استفاده قرار میگیرد.
⚠️ نکته بسیار مهم مهندسی:
این مدل دارای کویل 110V DC است (نه AC) و مجهز به دیود suppressor داخلی دوطرفه (Built‑in bidirectional peak limiting diode) میباشد؛ بنابراین در طراحی مدار فرمان باید به پلاریته صحیح تغذیه DC توجه شود.
از نظر مکانیکی، این تجهیز در فریم 85 میلیمتری قرار دارد و نسبت به مدل 40 آمپر عمق بیشتری دارد. ابعاد آن 127×85×176 میلیمتر و وزن آن 2.185 کیلوگرم است.
این کنتاکتور دارای:
| مشخصات فنی | توضیحات |
|---|---|
| برند | اشنایدر الکتریک (Schneider Electric) |
| مدل | LC1D50F7 |
| جریان نامی (In) | 50 آمپر |
| ولتاژ کویل | 110 ولت جریان متناوب (AC) |
| توان نامی موتور (AC3) | تا 22 کیلووات برای موتورهای سهفاز |
| تعداد پلها | 3 پل (سهفاز) |
| دمای کاری مجاز | -5 تا +60 درجه سانتیگراد |
| ابعاد (طول × عرض × ارتفاع) | 85 × 90 × 125 میلیمتر |
| کلاس حفاظتی | IP20 |
| عایق ولتاژ (Ui) | 690 ولت |
| استانداردها | IEC 60947 |
اشنایدر الکتریک با تمرکز بر کیفیت و نوآوری، یکی از پیشروان در صنعت برق صنعتی است. کنتاکتور LC1D50F7 با ویژگیهای منحصربهفرد و طراحی پیشرفته، گزینهای ایدهآل برای انواع پروژههای صنعتی است.
کنتاکتور 50 آمپر 110 ولت جریان متناوب مدل LC1D50F7 اشنایدر با ویژگیهای فنی برجسته، عملکرد قابل اعتماد و طراحی استاندارد، یکی از بهترین گزینهها برای کنترل و مدیریت بارهای الکتریکی در محیطهای صنعتی است. اگر به دنبال محصولی باکیفیت و ماندگار هستید، این کنتاکتور نیازهای شما را بهطور کامل برآورده خواهد کرد.
