| ویژگی | مشخصات |
|---|---|
| ابعاد (ارتفاع × عرض × عمق) | 127 × 85 × 130 میلیمتر |
| وزن | 1.59 کیلوگرم |
| مدل | LC1D80F7 |
| سری محصول | TeSys Deca (TeSys D) |
| نوع تجهیز | کنتاکتور سهپل |
| پیکربندی کنتاکت قدرت | 3NO |
| کنتاکت کمکی | 1NO + 1NC (Mirror Contact) |
| کاربرد | کنترل موتور و بارهای مقاومتی |
| کلاس کاری | AC‑1 / AC‑3 / AC‑3e / AC‑4 |
| ولتاژ کاری مدار قدرت (Ue) | تا 690V AC و تا 300V DC |
| جریان نامی AC‑3 | 80A در ≤440V |
| جریان نامی AC‑3e | 80A در ≤440V |
| جریان نامی AC‑1 | 125A در ≤440V |
| ولتاژ کویل | 110V AC (50/60Hz) |
| نوع مدار کنترل | AC Standard |
| ماژول محافظ کویل | فاقد Suppressor داخلی |
| توان موتور AC‑3 | 22 kW در 230V 37 kW در 380‑400V 45 kW در 415‑440V 55 kW در 500V 45 kW در 660‑690V |
| توان موتور AC‑4 | 15 kW در 400V |
| توان موتور (HP) | 7.5HP در 120V تکفاز 15HP در 230‑240V تکفاز 30HP در 208‑240V سهفاز 60HP در 460‑600V سهفاز |
| جریان حرارتی (Ith) | 125A مدار قدرت |
| ظرفیت وصل | 1100A در 440V |
| ظرفیت قطع | 1100A در 440V |
| جریان تحمل کوتاه مدت (Icw) | 640A (10s) 990A (1s) 320A (1min) |
| فیوز پیشنهادی | 160A gG (Type 2) 200A gG (Type 1) |
| توان اتلاف هر پل | 5.1W در AC‑3 12.5W در AC‑1 |
| ولتاژ عایقی (Ui) | 1000V IEC / 600V UL‑CSA |
| ولتاژ ضربهای (Uimp) | 8kV |
| دوام مکانیکی | 4,000,000 سیکل |
| دوام الکتریکی | 1.5M سیکل در AC‑3 0.8M سیکل در AC‑1 |
| سطح ایمنی B10d | 1,369,863 سیکل تحت بار نامی 20,000,000 سیکل مکانیکی |
| حداکثر تعداد قطع و وصل | 3600 سیکل در ساعت |
| زمان عملکرد | بستن: 20…35 ms باز شدن: 6…20 ms |
| درجه حفاظت | IP20 (جلوی تجهیز) |
| دمای کاری | -40 تا +60°C (تا +70°C با کاهش ظرفیت) |
| ارتفاع نصب | تا 3000 متر |
| روش نصب | ریل یا صفحه |
| استانداردها | IEC 60947‑4‑1 IEC 60947‑5‑1 UL 60947‑4‑1 CSA C22.2 No 14 |
دیتاشیت LC1D80F7 اشنایدر Schneider
41,209,772 تومان

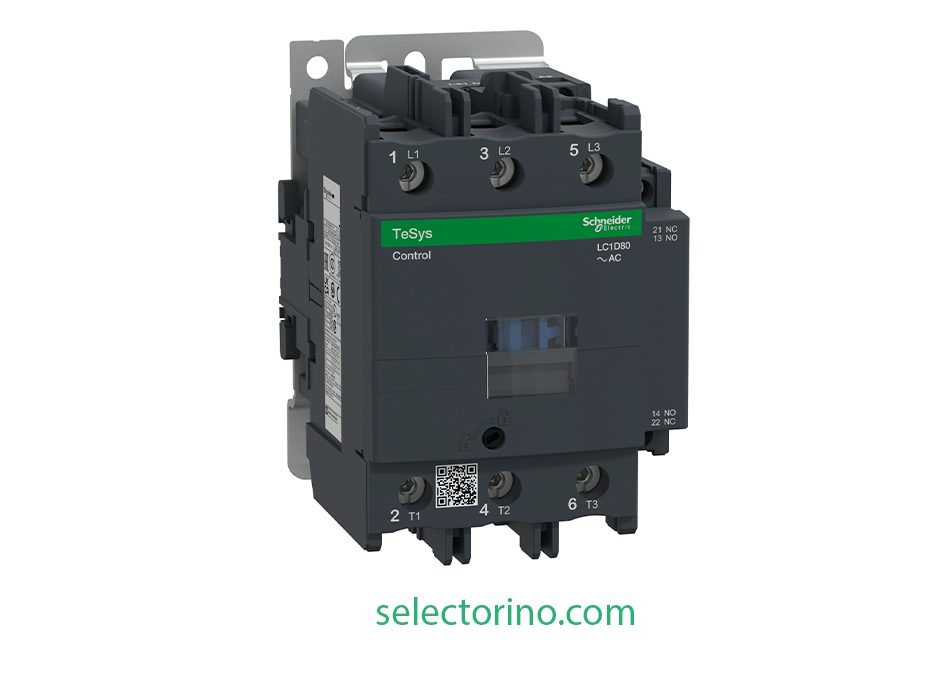

کنتاکتور LC1D80F7 یکی از مدلهای قدرتمند سری TeSys Deca (TeSys D) اشنایدر الکتریک است که برای کنترل موتورهای سهفاز تا توان 55kW و همچنین بارهای مقاومتی صنعتی طراحی شده است. این مدل دارای جریان نامی 80 آمپر در کلاس AC‑3 بوده و در کاربردهایی مانند پمپها، فنهای صنعتی، کمپرسورها، نوار نقالهها و تجهیزات HVAC بهطور گسترده استفاده میشود.
این کنتاکتور از کویل 110 ولت AC با فرکانس 50/60Hz بهره میبرد و برخلاف نسخههای DC این سری، ماژول Suppressor داخلی ندارد؛ بنابراین در صورت نیاز به کاهش نویز الکترومغناطیسی یا حفاظت از PLC، میتوان از ماژولهای suppressor خارجی استفاده کرد.
از نظر مکانیکی این مدل در فریم 85 میلیمتری قرار دارد و ابعاد آن 127×85×130 میلیمتر با وزن 1.59 کیلوگرم است. کنتاکتور دارای 3 کنتاکت قدرت NO و 1NO + 1NC کنتاکت کمکی (با NC از نوع Mirror Contact مطابق استاندارد ایمنی IEC) میباشد.
از نظر عملکرد و دوام نیز این تجهیز دارای:
کنتاکتور 80 آمپر 110 ولت جریان متناوب مدل LC1D80F7 اشنایدر با طراحی پیشرفته، کیفیت بالا و قابلیتهای فنی برجسته، یکی از بهترین گزینهها برای مدیریت بارهای الکتریکی در محیطهای صنعتی است. این محصول با دوام و عملکرد مطمئن، نیازهای مختلف کاربران را در پروژههای صنعتی به بهترین شکل برآورده میکند.
