| ویژگی | مشخصات |
|---|---|
| ابعاد (ارتفاع × عرض × عمق) | 127 × 85 × 176 میلیمتر |
| وزن | 2.185 کیلوگرم |
| مدل | LC1D65F7 |
| سری محصول | TeSys Deca (TeSys D) |
| نوع تجهیز | کنتاکتور سهپل |
| پیکربندی کنتاکت قدرت | 3NO |
| کنتاکت کمکی | 1NO + 1NC (Mirror Contact) |
| کاربرد | کنترل موتور و بارهای مقاومتی |
| کلاس کاری | AC‑1 / AC‑2 / AC‑3 / AC‑3e / AC‑4 |
| ولتاژ کاری مدار قدرت (Ue) | تا 690V AC (25…400Hz) |
| جریان نامی AC‑3 | 65A در ≤440V |
| جریان نامی AC‑3e | 65A در ≤440V |
| جریان نامی AC‑1 | 80A در ≤440V |
| ولتاژ کویل | 110V DC |
| نوع مدار کنترل | DC Standard |
| فناوری کویل | دارای دیود محدودکننده پیک داخلی (Built‑in Suppressor) |
| توان موتور AC‑3 | 18.5 kW در 230V 30 kW در 380‑415V 37 kW در 500V 37 kW در 660‑690V 37 kW در 1000V |
| توان موتور AC‑4 | 11 kW در 400V |
| توان موتور (HP) | 5HP در 115V تکفاز 10HP در 230V تکفاز 20HP در 208‑240V سهفاز 40HP در 460‑480V سهفاز 50HP در 575‑600V سهفاز |
| جریان حرارتی (Ith) | 80A مدار قدرت |
| ظرفیت وصل | 1000A در 440V |
| ظرفیت قطع | 1000A در 440V |
| فیوز پیشنهادی | 125A gG (Type 2 Coordination) 160A gG (Type 1 Coordination) |
| توان اتلاف هر پل | 6.4W در AC‑1 4.2W در AC‑3 / AC‑3e |
| ولتاژ عایقی (Ui) | 690V IEC / 600V UL/CSA |
| ولتاژ ضربهای (Uimp) | 8kV |
| دوام مکانیکی | 10,000,000 سیکل |
| سطح ایمنی B10d | 1,369,863 سیکل تحت بار نامی 20,000,000 سیکل مکانیکی |
| حداکثر تعداد قطع و وصل | 3600 سیکل در ساعت |
| زمان عملکرد | بستن: 12…26 ms باز شدن: 20 ms |
| حداقل ولتاژ سوئیچینگ | 17V برای مدار کنترل |
| حداقل جریان سوئیچینگ | 5 mA برای مدار کنترل |
| مقاومت عایقی | >10 MΩ |
| درجه حفاظت | IP2X |
| دمای کاری | -40 تا +70 درجه سانتیگراد |
| ارتفاع نصب | تا 3000 متر |
| روش نصب | ریل یا صفحه |
| استانداردها | IEC 60947‑4‑1 IEC 60947‑5‑1 UL 508 CSA C22.2 No 14 EN 60947 |
دیتاشیت LC1D65F7اشنایدر Schneider
19,018,184 تومان

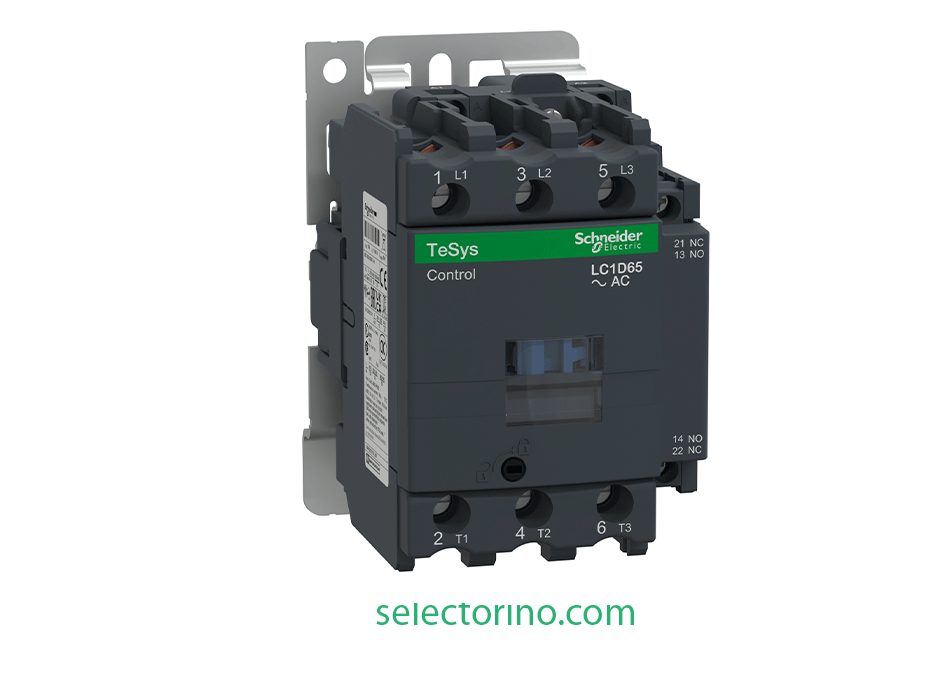

کنتاکتور LC1D65F7 از سری صنعتی TeSys Deca (TeSys D) اشنایدر الکتریک است که برای کنترل موتورهای سهفاز و بارهای مقاومتی تا جریان 65 آمپر در کلاس کاری AC‑3 طراحی شده است. این مدل در بسیاری از تابلوهای صنعتی، خطوط تولید، پمپها، کمپرسورها و سیستمهای HVAC برای راهاندازی مستقیم موتور (DOL) استفاده میشود.
این کنتاکتور دارای کویل 110V DC است و همانند دیگر مدلهای DC این سری، به دیود suppressor داخلی (Bidirectional Peak Limiting Diode) مجهز شده است تا پیک ولتاژ هنگام قطع کویل را محدود کند و از تجهیزات کنترلی مانند PLC یا رلههای الکترونیکی محافظت نماید.
از نظر مکانیکی، این تجهیز در فریم 85 میلیمتری قرار دارد و با ابعاد 127×85×176 میلیمتر و وزن 2.185 کیلوگرم ساخته شده است. همچنین دارای 3 کنتاکت قدرت NO و یک کنتاکت کمکی 1NO+1NC است که NC آن از نوع Mirror Contact مطابق استانداردهای ایمنی صنعتی میباشد.
از نظر قابلیت اطمینان، این کنتاکتور دارای:
| مشخصات فنی | توضیحات |
|---|---|
| برند | اشنایدر الکتریک (Schneider Electric) |
| مدل | LC1D65F7 |
| جریان نامی (In) | 65 آمپر |
| ولتاژ کویل | 110 ولت جریان متناوب (AC) |
| توان نامی موتور (AC3) | تا 30 کیلووات برای موتورهای سهفاز |
| تعداد پلها | 3 پل (سهفاز) |
| عایق ولتاژ (Ui) | 690 ولت |
| فرکانس کاری | 50/60 هرتز |
| دمای کاری مجاز | -5 تا +60 درجه سانتیگراد |
| ابعاد (طول × عرض × ارتفاع) | 85 × 90 × 130 میلیمتر |
| کلاس حفاظتی | IP20 |
| نوع نصب | نصب روی ریل یا با پیچ |
| وزن خالص | تقریباً 1.1 کیلوگرم |
| استانداردها | IEC 60947 |
این کنتاکتور را میتوانید از فروشگاههای لوازم برق و تجهیزات صنعتی معتبر تهیه کنید. همچنین فروشگاه آنلاین سلکتورینو نیز این محصول را عرضه میکنند.
کنتاکتور 65 آمپر 110 ولت جریان متناوب مدل LC1D65F7 اشنایدر با طراحی مدرن، کیفیت ساخت بالا و قابلیتهای فنی پیشرفته، گزینهای ایدهآل برای مدیریت بارهای الکتریکی در محیطهای صنعتی است. این محصول با استانداردهای جهانی تولید شده و نیازهای مختلف پروژههای شما را به بهترین شکل برآورده میکند.
نکته: برای اطمینان از انتخاب صحیح و نصب ایمن کنتاکتور، توصیه میشود از متخصصین برق سلکتورینو کمک بگیرید.
