| مقدار | مشخصه |
|---|---|
| LRD350 | کد محصول |
| ۱۲۳ × ۵۵ × ۷۰ میلیمتر | ابعاد (عمق × عرض × ارتفاع) |
| ۰٫۳۷۵ کیلوگرم | وزن خالص |
| ۳۷…۵۰ آمپر | محدوده تنظیم جریان (Thermal protection adjustment range) |
| TeSys / TeSys Deca / TeSys LRD | سری / نام محصول |
| رله اضافهبار حرارتی دیفرانسیلی (EverLink BTR) | نوع محصول |
| حفاظت موتور | کاربرد |
| LC1D40A، LC1D50A، LC1D65A | سازگاری |
| AC / DC ، ۰ تا ۴۰۰ هرتز | نوع شبکه / فرکانس |
| Class 10A مطابق IEC 60947-4-1 | کلاس اضافهبار |
| Ui: ۶۰۰V (UL/CSA، مدار قدرت)؛ ۶۹۰V (IEC 60947-4-1، مدار قدرت)؛ Ue: ۶۹۰V AC ؛ Uimp: ۶kV | ولتاژها |
| ۱٫۱۴ ± ۰٫۰۶ × Ir | آستانه تریپ |
| تریپ در ۱۳۰٪ Ir در حالت دو فاز، با فاز سوم در ۰ | حساسیت قطع فاز |
| ۱NO + ۱NC | کنتاکت کمکی |
| Ith: ۵A (مدار سیگنالینگ)؛ AC-15: ۰٫۹۵A در ۳۸۰V ؛ DC-13: ۰٫۰۶A در ۴۴۰V | جریانها (مدار سیگنالینگ) |
| ۴A gG / ۴A BS برای مدار سیگنالینگ | فیوز پیشنهادی |
| دکمه قرمز Stop ، دکمه آبی Reset | نوع کنترل |
| ۲۰- تا ۶۰+ درجه سانتیگراد | جبرانسازی دما |
| روی صفحه (با متعلقات خاص)، روی ریل (با متعلقات خاص)، یا زیر کنتاکتور | روش نصب |
| مدار کنترل: ترمینال پیچی ۲× (۱…۲٫۵ mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم؛ مدار قدرت: EverLink BTR، ۱× (۱…۳۵ mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم | اتصالات |
| مدار کنترل: ۱٫۷ N·m ؛ مدار قدرت: ۵ N·m | گشتاور سفتکردن |
| IACS E10 | مقاومت اقلیمی |
| IP20 مطابق IEC 60529 | درجه حفاظت |
| ۲۰- تا ۶۰+ درجه سانتیگراد بدون کاهش ظرفیت | دمای کاری |
| ۶۰- تا ۷۰+ درجه سانتیگراد | دمای نگهداری |
| V1 مطابق UL 94 | مقاومت در برابر شعله |
| شوک: ۱۵ Gn برای ۱۱ ms مطابق IEC 60068-2-7 ؛ لرزش: ۴ gn مطابق IEC 60068-2-6 | استحکام مکانیکی |
| ۱٫۸۹ kV در ۵۰ Hz مطابق IEC 60947-1 | استقامت دیالکتریک |
| EN/IEC 60947-4-1، EN/IEC 60947-5-1، UL 60947-4-1، UL 60947-5-1، CSA C22.2 No 60947-4-1، CSA C22.2 No 60947-5-1، EN 50495 | استانداردها |
| IEC، UL، CSA، CCC، EAC، DNV-GL، RMRS، EU-RO MR، LROS، ATEX INERIS، UKCA | گواهیها / تأییدیهها |

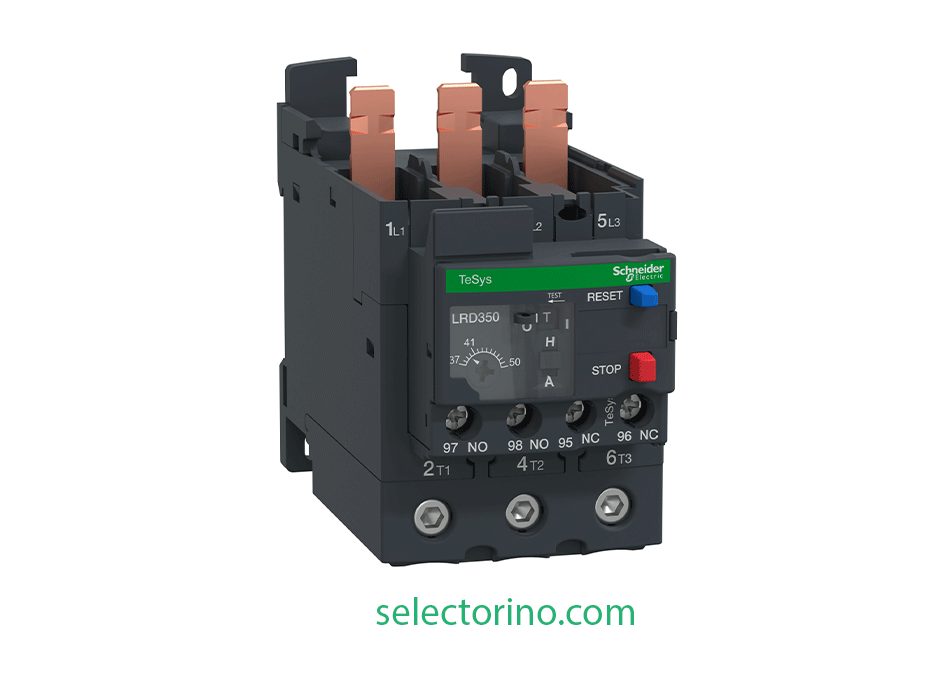

دیتاشیت LRD350 اشنایدر 37 – 50آمپر Schneider
15,024,509 تومان

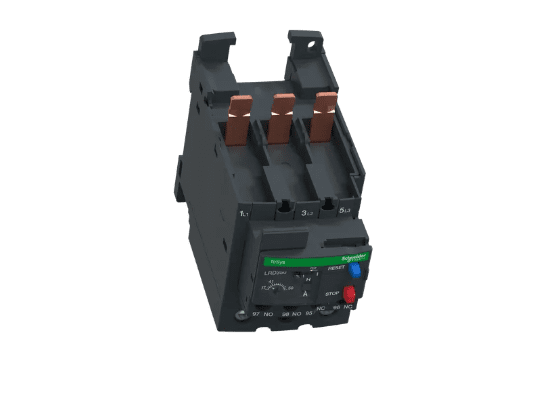

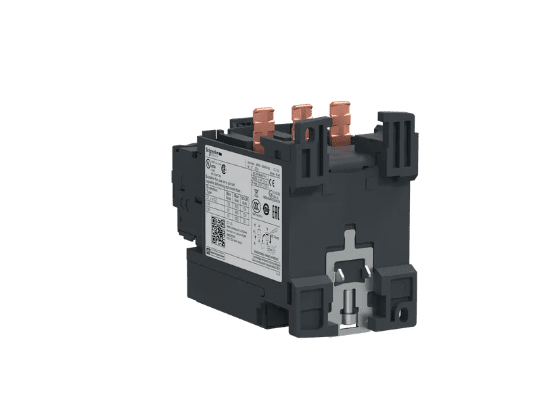

Schneider Electric LRD350 از سری TeSys / TeSys Deca / TeSys LRD یک رله اضافهبار حرارتی دیفرانسیلی با اتصال قدرت EverLink BTR است که برای حفاظت موتور در کاربردهای صنعتی طراحی شده است. این مدل با رنج تنظیم 37…50 آمپر، کلاس حفاظتی Class 10A و سازگاری با کنتاکتورهای LC1D40A، LC1D50A و LC1D65A، برای موتورهای سهفاز با جریان نامی بالاتر، انتخابی قابلاعتماد و استاندارد محسوب میشود.
| مشخصه | مقدار |
|---|---|
| کد محصول | LRD350 |
| ابعاد (عمق × عرض × ارتفاع) | 123 × 55 × 70 میلیمتر |
| وزن خالص | 0.375 کیلوگرم |
| محدوده تنظیم جریان (Ir) | 37…50 آمپر |
| سری / نام محصول | TeSys / TeSys Deca / TeSys LRD |
| نوع محصول | رله اضافهبار حرارتی دیفرانسیلی (EverLink BTR) |
| کاربرد | حفاظت موتور |
| سازگاری | LC1D40A، LC1D50A، LC1D65A |
| نوع شبکه / فرکانس | AC / DC ، 0 تا 400 هرتز |
| کلاس اضافهبار | Class 10A مطابق IEC 60947-4-1 |
| ولتاژها | Ui: 600V (UL/CSA، مدار قدرت) / 690V (IEC 60947-4-1، مدار قدرت) ؛ Ue: 690V AC ؛ Uimp: 6kV |
| آستانه تریپ | 1.14±0.06×Ir1.14 \pm 0.06 \times Ir |
| حساسیت قطع فاز | تریپ در 130٪ Ir در حالت دو فاز، با فاز سوم در 0 |
| کنتاکت کمکی | 1NO + 1NC |
| جریانها (مدار سیگنالینگ) | Ith: 5A ؛ AC-15: 0.95A در 380V ؛ DC-13: 0.06A در 440V |
| فیوز پیشنهادی (مدار سیگنالینگ) | 4A gG / 4A BS |
| نوع کنترل | دکمه قرمز Stop ، دکمه آبی Reset |
| جبرانسازی دما | 20- تا 60+ درجه سانتیگراد |
| روش نصب | روی صفحه (با متعلقات خاص)، روی ریل (با متعلقات خاص)، یا زیر کنتاکتور |
| اتصالات مدار کنترل | ترمینال پیچی 2× (1…2.5 mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم |
| اتصالات مدار قدرت | EverLink BTR، 1× (1…35 mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم |
| گشتاور سفتکردن | مدار کنترل: 1.7 N·m ؛ مدار قدرت: 5 N·m |
| مقاومت اقلیمی | IACS E10 |
| درجه حفاظت | IP20 مطابق IEC 60529 |
| دمای کاری | 20- تا 60+ درجه سانتیگراد بدون کاهش ظرفیت |
| دمای نگهداری | 60- تا 70+ درجه سانتیگراد |
| مقاومت در برابر شعله | V1 مطابق UL 94 |
| استحکام مکانیکی | شوک: 15 Gn برای 11 ms مطابق IEC 60068-2-7 ؛ لرزش: 4 gn مطابق IEC 60068-2-6 |
| استقامت دیالکتریک | 1.89 kV در 50 Hz مطابق IEC 60947-1 |
| استانداردها | EN/IEC 60947-4-1، EN/IEC 60947-5-1، UL 60947-4-1، UL 60947-5-1، CSA C22.2 No 60947-4-1، CSA C22.2 No 60947-5-1، EN 50495 |
| گواهیها / تأییدیهها | IEC، UL، CSA، CCC، EAC، DNV-GL، RMRS، EU-RO MR، LROS، ATEX INERIS، UKCA |
رله حرارتی LRD350 برای حفاظت از موتورهایی مناسب است که جریان نامی آنها در محدوده 37 تا 50 آمپر قرار میگیرد. این مدل در تابلوهای صنعتی، مدارهای راهاندازی مستقیم و مجموعههای کنترلی مبتنی بر کنتاکتورهای LC1D40A / LC1D50A / LC1D65A بسیار کاربردی است.
ساختار دیفرانسیلی این رله باعث میشود حفاظت تنها محدود به اضافهبار ساده نباشد، بلکه در شرایط عدم تعادل فاز و مخصوصاً قطع یک فاز نیز عملکرد حفاظتی مؤثری ارائه شود؛ قابلیتی که برای جلوگیری از افزایش شدید جریان در فازهای باقیمانده و آسیب به موتور بسیار حیاتی است.
اگر موتور شما جریان پلاکی در حدود 38A، 42A، 45A یا 48A دارد، LRD350 از نظر بازه تنظیم یکی از مدلهای مناسب این خانواده است. انتخاب صحیح بازه رله اهمیت زیادی دارد، چون تنظیم خیلی پایین باعث تریپ ناخواسته و تنظیم خیلی بالا باعث کاهش کیفیت حفاظت میشود.
Class 10A برای موتورهایی مناسب است که زمان استارت معمولی دارند. در بسیاری از کاربردهای عمومی صنعتی، این کلاس یکی از رایجترین انتخابهاست و بین سرعت واکنش حفاظتی و تحمل جریان راهاندازی تعادل خوبی برقرار میکند.
ویژگی تریپ در 130٪ Ir در حالت دو فاز نشان میدهد این رله برای حفاظت از موتور سهفاز در برابر single phasing طراحی شده است. این موضوع یکی از مهمترین مزایای رلههای حرارتی دیفرانسیلی اشنایدر است.

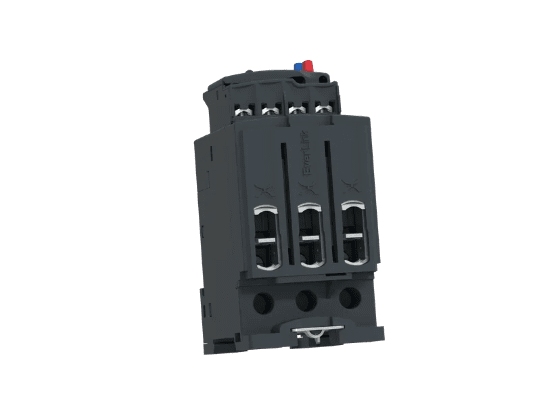

استفاده از EverLink BTR در مدار قدرت، مزیت مهمی برای پایداری اتصال الکتریکی ایجاد میکند. این ساختار به حفظ فشار یکنواخت اتصال کمک میکند و احتمال مشکلاتی مثل شلشدن ترمینال، افزایش مقاومت تماس و گرمشدن محل اتصال را در طول زمان کاهش میدهد.
وجود مشخصاتی مانند:
نشان میدهد که LRD350 برای استفاده در محیطهای صنعتی واقعی طراحی شده و صرفاً یک قطعه سبک و عمومی نیست.
اگر بهدنبال یک رله اضافهبار حرارتی اشنایدر برای موتورهایی با جریان نامی 37 تا 50 آمپر هستید، LRD350 یکی از گزینههای استاندارد، مطمئن و حرفهای در خانواده TeSys LRD است. این مدل با ترکیب Class 10A، حفاظت در برابر قطع فاز، سازگاری با کنتاکتورهای فریم بالاتر و اتصالات EverLink BTR، برای بسیاری از تابلوهای موتور و پروژههای صنعتی انتخابی کاملاً منطقی است.
برای خرید رله حرارتی اشنایدر LRD350، بهترین مسیر این است که از سلکتورینو اقدام کنید؛ چون سلکتورینو مرجع تخصصی و واردکننده مستقیم اشنایدر است و میتواند در انتخاب درست بین مدلهای نزدیک مثل LRD340 و LRD350، بر اساس جریان واقعی موتور، شرایط راهاندازی و مدل کنتاکتور مشاوره دقیق ارائه دهد.
