| ویژگی | مشخصات |
|---|---|
| ابعاد (ارتفاع × عرض × عمق) | 127 × 75 × 119 میلیمتر |
| وزن | 1.4 کیلوگرم |
| مدل | LC1D40F7 |
| سری محصول | TeSys Deca (TeSys D) |
| نوع تجهیز | کنتاکتور سه پل |
| پیکربندی کنتاکت قدرت | 3 NO |
| کنتاکت کمکی | 1NO + 1NC (Mechanically Linked) |
| کاربرد | کنترل موتورهای سهفاز و بارهای مقاومتی |
| کلاس کاری | AC‑1, AC‑2, AC‑3, AC‑3e, AC‑4 |
| ولتاژ کاری مدار قدرت (Ue) | تا 690V AC (25…400Hz) |
| جریان نامی AC‑3 | 40A در ≤440V |
| جریان نامی AC‑1 | 60A در ≤440V |
| ولتاژ کویل | 110V AC 50/60Hz |
| فناوری کویل | بدون suppressor داخلی |
| توان موتور AC‑3 | 11 kW در 230V 18.5 kW در 380‑400V 22 kW در 415‑440V 22 kW در 500V 30 kW در 660‑690V |
| توان موتور AC‑4 | 9 kW در 400V |
| حداکثر توان موتور (Horsepower) | 3HP در 115V تکفاز 5HP در 230V تکفاز 10HP در 208‑240V سهفاز 30HP در 460‑600V سهفاز |
| جریان حرارتی (Ith) | 60A مدار قدرت |
| ظرفیت وصل (Making Capacity) | 800A در 440V |
| ظرفیت قطع | 800A در 440V |
| ولتاژ عایقی (Ui) | 690V IEC / 600V UL |
| ولتاژ ضربهای (Uimp) | 8kV |
| دوام مکانیکی | 6,000,000 سیکل |
| سطح ایمنی B10d | 1,369,863 سیکل با بار نامی |
| حداکثر تعداد قطع و وصل | 3600 سیکل در ساعت |
| درجه حفاظت | IP2X |
| دمای کاری | -40 تا +70 درجه سانتیگراد |
| ارتفاع مجاز نصب | تا 3000 متر |
| روش نصب | ریل DIN یا نصب روی صفحه |
| استانداردها | IEC 60947‑4‑1 IEC 60947‑5‑1 UL 508 CSA C22.2 No 14 |
دیتاشیت LC1D40F7 اشنایدر Schneider
20,810,543 تومان

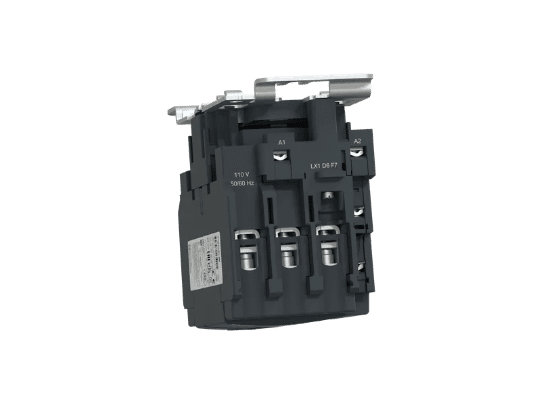

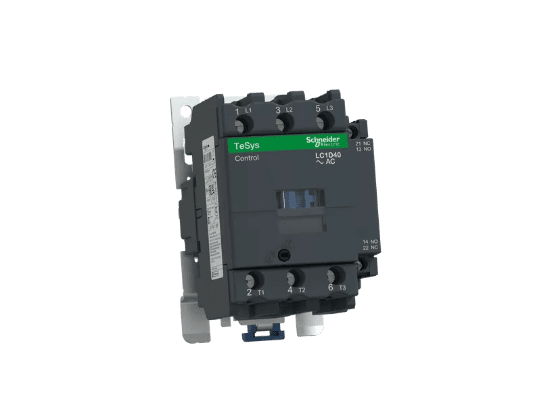

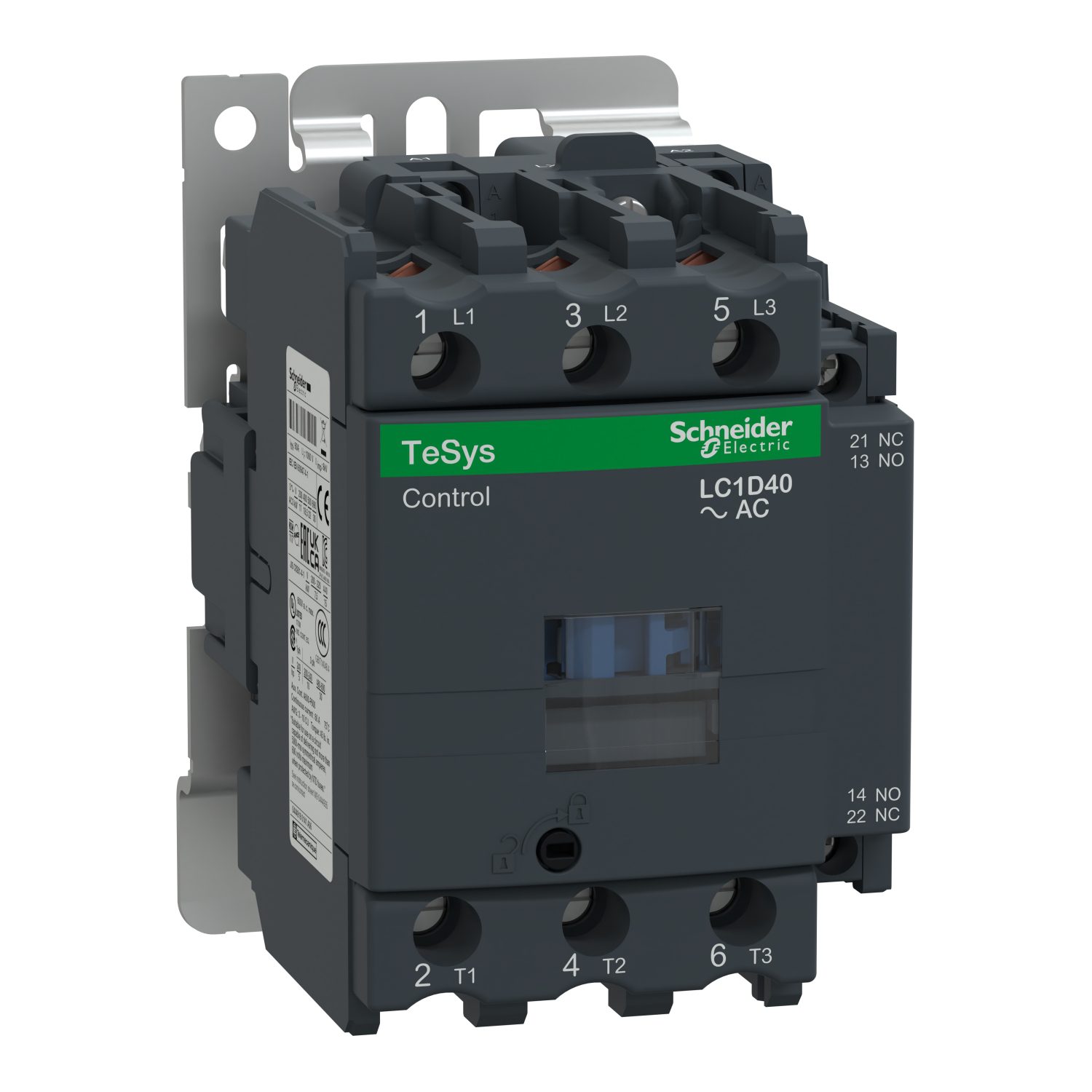

کنتاکتور LC1D40F7 از سری صنعتی TeSys Deca (TeSys D) شرکت Schneider Electric است که برای کنترل موتورهای سهفاز و بارهای مقاومتی در سیستمهای قدرت صنعتی طراحی شده است. این مدل در دسته کنتاکتورهای فریم 75 میلیمتری قرار دارد و دارای ۳ کنتاکت قدرت NO به همراه 1NO+1NC کنتاکت کمکی مکانیکی لینک شده است.
این کنتاکتور قادر است در کلاس کاری AC‑3 جریان نامی 40 آمپر را برای راهاندازی موتورهای القایی تحمل کند و در کلاس AC‑1 جریان 60 آمپر برای بارهای مقاومتی پشتیبانی میکند. کویل کنترل آن 110V AC در فرکانس 50/60Hz است و بدون دیود یا مدار suppressor داخلی طراحی شده است.
مدل LC1D40F7 میتواند موتورهای سهفاز تا 30 اسب بخار در 480V یا حدود 22 کیلووات در 440V را کنترل کند. این کنتاکتور دارای ظرفیت اتصال کوتاه تا 100kA SCCR (با حفاظت مناسب) است و در محیطهای صنعتی با استانداردهای IEC و UL استفاده میشود.

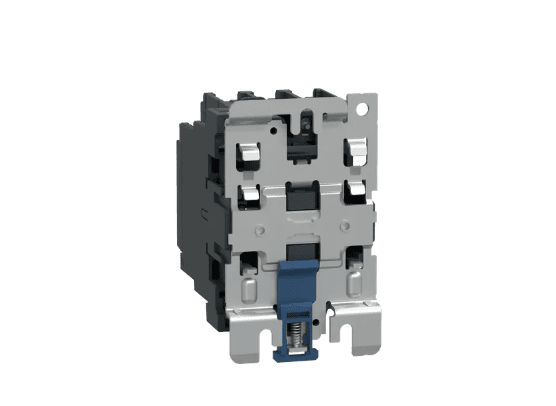

از نظر فیزیکی این تجهیز دارای ابعاد 127×75×119 میلیمتر و وزن تقریبی 1.4 کیلوگرم است و برای نصب روی ریل DIN یا صفحه تابلو طراحی شده است. همچنین دارای درجه حفاظت IP2X و قابلیت عملکرد در دمای -40 تا +70 درجه سانتیگراد است.
ویژگیهای مهم:
برند اشنایدر الکتریک یکی از پیشروان در صنعت برق است که محصولات خود را با بالاترین استانداردهای کیفیت تولید میکند. کنتاکتور LC1D40F7 نیز با ویژگیهای منحصربهفرد خود، گزینهای ایدهآل برای کاربردهای مختلف صنعتی محسوب میشود.
| مشخصات فنی | توضیحات |
|---|---|
| برند | اشنایدر الکتریک (Schneider Electric) |
| مدل | LC1D40F7 |
| جریان نامی (In) | 40 آمپر |
| ولتاژ کویل | 110 ولت جریان متناوب (AC) |
| توان نامی موتور (AC3) | تا 18.5 کیلووات برای موتورهای سهفاز |
| تعداد پلها | 3 پل (سهفاز) |
| دمای کاری مجاز | -5 تا +60 درجه سانتیگراد |
| ابعاد (طول × عرض × ارتفاع) | 85 × 90 × 120 میلیمتر |
| کلاس حفاظتی | IP20 |
| عایق ولتاژ (Ui) | 690 ولت |
| استانداردها | IEC 60947 |
کنتاکتور 40 آمپر 110 ولت جریان متناوب مدل LC1D40F7 اشنایدر با طراحی پیشرفته، کیفیت ساخت بالا و عملکرد پایدار، انتخابی مطمئن برای مدیریت بارهای الکتریکی در محیطهای صنعتی است. اگر به دنبال محصولی باکیفیت و قابلاعتماد هستید، این کنتاکتور گزینهای مناسب برای نیازهای شما خواهد بود.

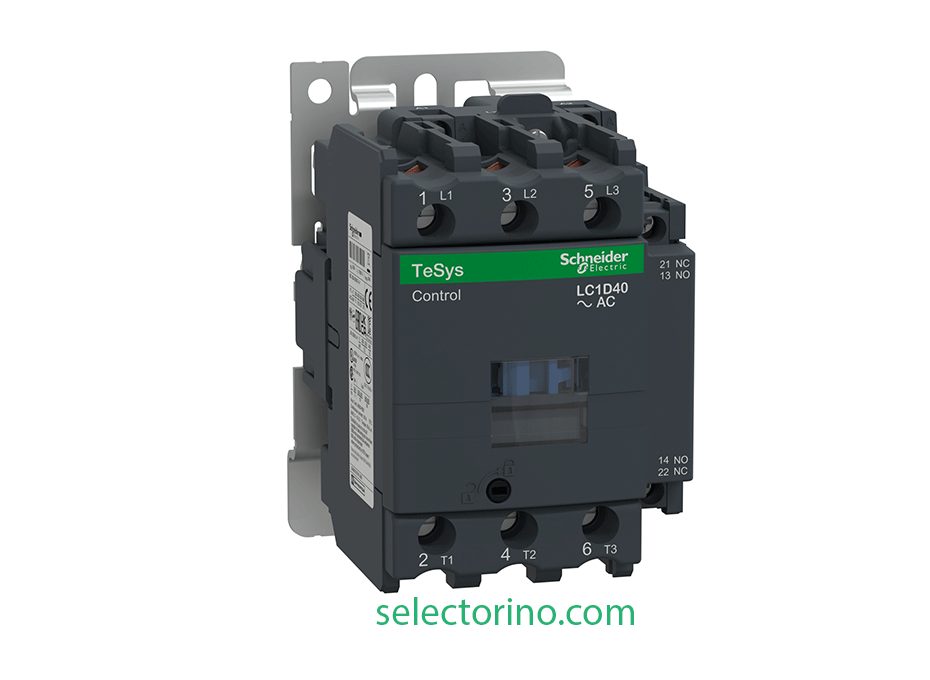

کنتاکتور 40 آمپر با ولتاژ 110 ولت جریان متناوب (AC) مدل LC1D40F7، یک کنتاکتور سه پل است. این کنتاکتور برای کاربردهای صنعتی و الکتریکی استفاده میشود و برای کنترل بارهای با جریان 40 آمپر مناسب است. ولتاژ کنترل آن 110 ولت جریان متناوب است که معمولاً در مدارهای کنترلی به کار میرود.
مزایای استفاده از این کنتاکتور شامل عمر طولانی، قابلیت تحمل جریانهای بالا، و قابلیت نصب آسان در تابلوهای برق صنعتی است. همچنین، به دلیل ولتاژ کنترلی 110 ولت AC، در محیطهایی که نیاز به ولتاژ کنترل استاندارد و مطمئن دارند، بهخوبی عمل میکند.
مشخصات کلی این کنتاکتور بهطور خلاصه شامل موارد زیر است:
این محصول معمولاً در مدارهای فرمان برای کنترل موتورهای سه فاز یا بارهای صنعتی دیگر استفاده میشود.
