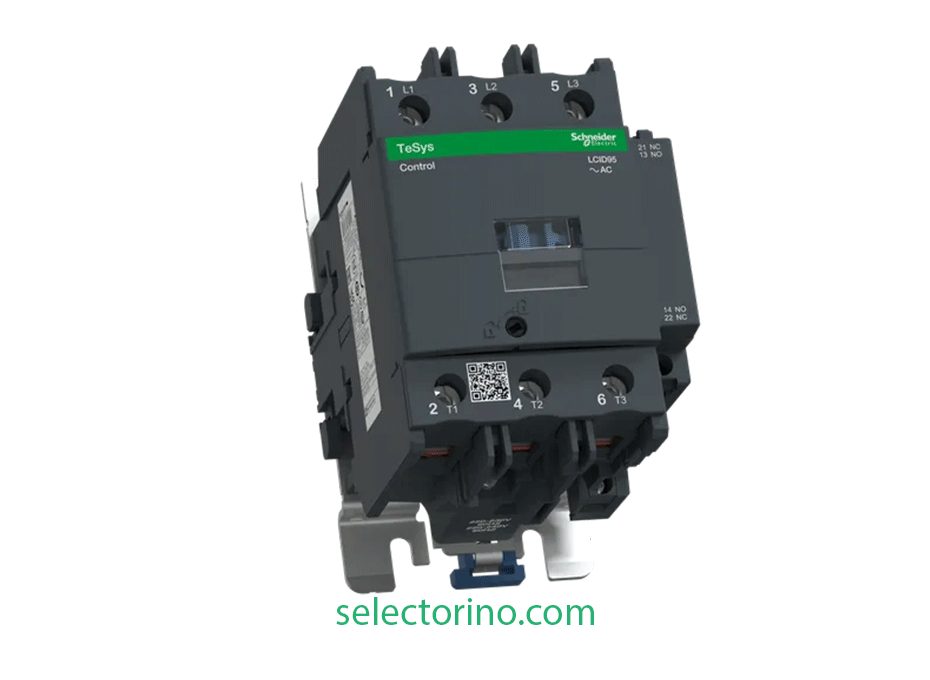

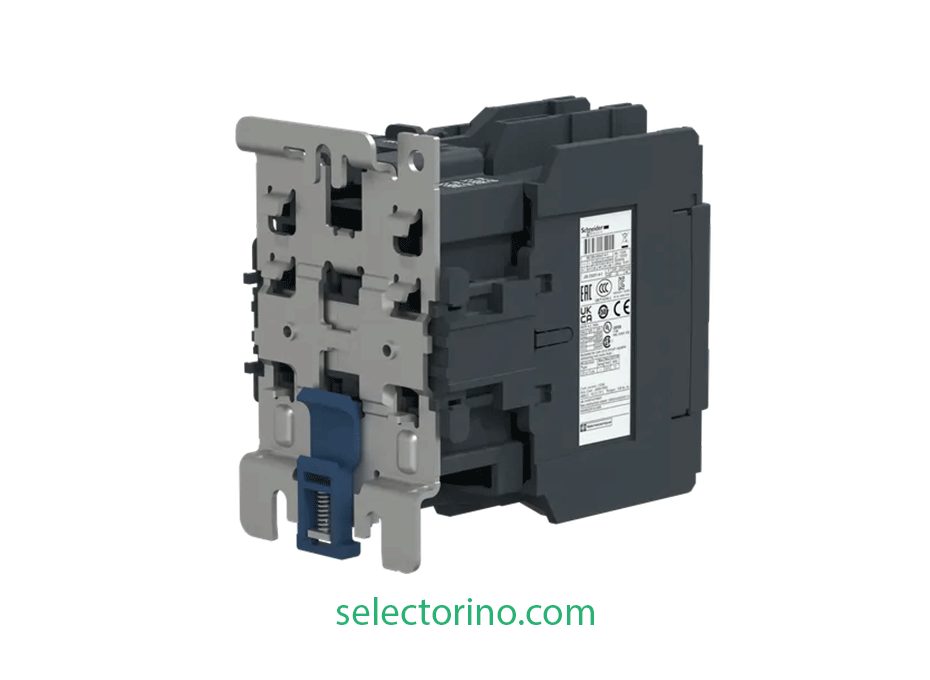

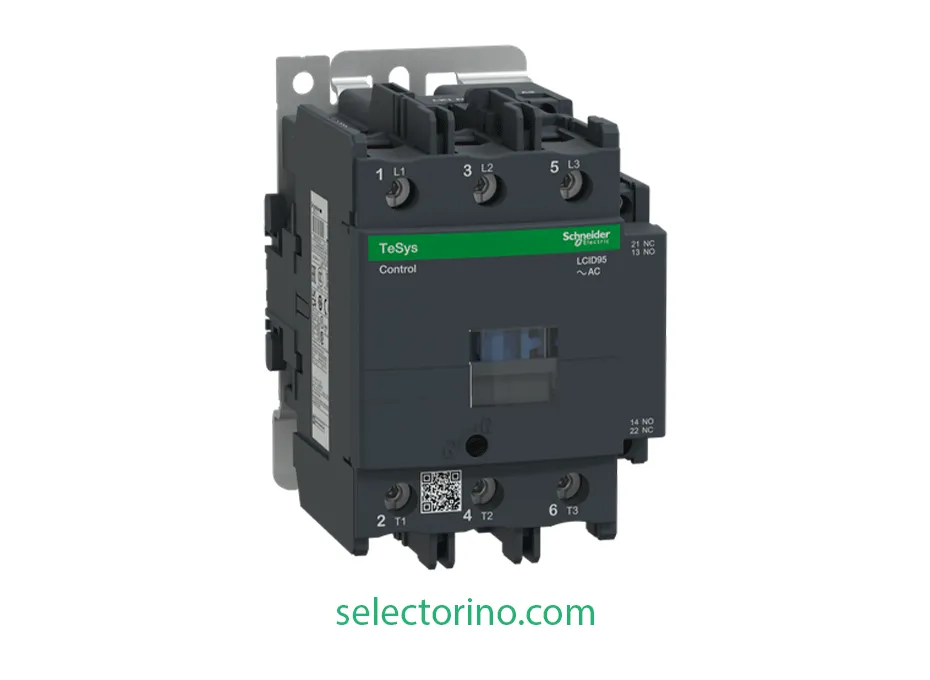

کنتاکتور 95 آمپر 220 ولت جریان متناوب اشنایدر LC1D95M5 Schneider LC1D95M7

LC1D95M7- Contactor -Schneider Electric

ویژگی فنی مشخصات
سازنده اشنایدر الکتریک (Schneider Electric)
مدل محصول LC1D95M7
جریان نامی 95 آمپر
ولتاژ بوبین 220 ولت AC (جریان متناوب)
تعداد پل‌ها سه پل (3P) – مناسب سیستم‌های سه فاز
بوبین سازگار LX1D6M7
ابعاد 127mm × 85mm × 130mm
وزن 1.61 کیلوگرم

دیتاشیت LC1D95M7

قیمت نهایی

32,730,000 تومان

ضمانت بازگشت
پشتیبانی تخصصی
ارسال سریع
تضمین کیفیت

کنتاکتور 95 آمپر 220 ولت جریان متناوب اشنایدر LC1D95M5 Schneider LC1D95M7

LC1D95M7- Contactor -Schneider Electric

کنتاکتور ۹۵ آمپر اشنایدر الکتریک سری TeSys Deca (مدل‌های LC1D95M7 و LC1D95M5)

۱. معرفی تخصصی و بررسی اجمالی

کنتاکتور اشنایدر الکتریک مدل LC1D95، از قدرتمندترین و پرفروش‌ترین تجهیزات سوئیچینگ بار سنگین در خانواده نام‌آشنای TeSys Deca است. این کلید الکترومغناطیسی سه‌پل (3NO) برای قطع و وصل بارهای موتوری با جریان نامی ۹۵ آمپر در رده‌های استاندارد AC-3 و AC-3e (تا سطح ولتاژ ۴۴۰ ولت) و جریان حرارتی آزاد ۱۲۵ آمپر در بارهای اهمی (AC-1) طراحی و بهینه شده است. این کنتاکتور توانایی کنترل الکتروموتورهای سنگین سه‌فاز تا توان ۴۵ کیلووات (در شبکه ۴۰۰ ولت) را داراست.

با بازطراحی سری Deca، استانداردهای ایمنی به بالاترین سطح ممکن رسیده و کنتاکتور علاوه بر سازگاری کامل با الکتروموتورهای با بازدهی فوق‌العاده بالا (IE3 و IE4)، به کنتاکت‌های کمکی داخلی با ساختار Mirror Contact و Mechanically Linked مجهز شده که تضمین‌کننده ایمنی در مدارات فیدبک و تابلوهای صنعتی است.

۲. جدول جامع مشخصات فنی (Technical Specifications)

پارامتر مهندسی مقدار / شرح استاندارد
برند و سری تجاری Schneider Electric / TeSys Deca
کد محصول / سازگاری LC1D95M7 (دو فرکانس) / LC1D95M5 (تک فرکانس)
جریان نامی عملکردی (Ie) • 95A در رده AC-3 و AC-3e (دمای کمتر از ۶۰ درجه، ولتاژ ≤ 440V)
• 125A در رده AC-1 (بارهای مقاومتی، ولتاژ ≤ 690V)
جریان حرارتی هوای آزاد (Ith) 125A برای مدار قدرت / 10A برای کنتاکت‌های فرمان
توان نامی الکتروموتور (kW) • 25 kW در 220…230V AC (50Hz)
• 45 kW در 380…400V AC (50Hz) – توان تیپیک بارهای سنگین صنعتی
• 45 kW در 415…440V AC (50Hz)
• 55 kW در 500V AC (50Hz)
• 45 kW در 660…690V AC (50Hz)
• 15 kW در 400V رده AC-4 (اینچینگ و معکوس‌کاری سنگین)
توان نامی موتور (HP) طبق UL/CSA 30hp در 230V / 60hp در 480V / 60hp در 600V (سه فاز)
مشخصات بوبین تحریک (Uc) 220V AC (مدل M7 فرکانس 50/60Hz | مدل M5 فرکانس 50Hz) | کد بوبین یدکی: LX1D6M7
توان بوبین (Inrush / Hold-in) توان جذب در لحظه وصل: 245VA | توان نگهداری پایدار: 26VA
زمان عملکرد بوبین زمان بسته شدن کنتاکت‌ها: 20 تا 35 میلی‌ثانیه | زمان باز شدن: 6 تا 20 میلی‌ثانیه
ظرفیت قطع و وصل (Making/Breaking) 1100 آمپر در ولتاژ 440V AC مطابق با IEC 60947
جریان تحمل اتصال کوتاه (Icw) 1100A (۱ ثانیه) | 800A (۱۰ ثانیه) | 400A (۱ دقیقه) | 135A (۱۰ دقیقه)
فیوز پشتیبان پیشنهادی (gG) 200A gG (هماهنگی نوع ۱) | 160A gG (هماهنگی کامل نوع ۲)
ولتاژ عایقی (Ui) و ضربه (Uimp) ولتاژ نامی عایق: 1000V (IEC) | ولتاژ تحمل ضربه ایمپالس: 8kV
عمر نامی مکانیکی و الکتریکی • دوام مکانیکی: ۴ میلیون سیکل (B10d بار مکانیکی: ۲۰ میلیون سیکل)
• دوام الکتریکی: ۱.۲ میلیون سیکل در بار نامی 95A رده AC-3/AC-3e
کنتاکت‌های کمکی داخلی 1NO + 1NC (دارای ایمنی مکانیکی و کنتاکت آینه‌ای مطابق IEC 60947-4-1)
ابعاد فیزیکی و وزن ارتفاع: 127mm | عرض: 85mm | عمق: 130mm | وزن خالص: 1.61 کیلوگرم
درجه حفاظت و شرایط محیطی IP20 از نمای جلو | دمای کارکرد: 40- تا 60+ درجه سانتی‌گراد (تا 70 درجه با Derating)
استانداردهای بین‌المللی IEC/EN 60947-4-1, IEC 60947-5-1, UL 60947-4-1, CSA C22.2, گواهی دریایی Marine

۳. تفاوت تخصصی بوبین‌های LC1D95M5 و LC1D95M7 (تحلیل فرکانس)

یکی از مهم‌ترین سؤالات مهندسان تابلو برق، تفاوت میان پسوندهای ولتاژی M5 و M7 در کنتاکتورهای اشنایدر است. هر دو بوبین در ولتاژ نامی 220V AC کار می‌کنند، اما معماری هسته و تعداد دور سیم‌پیچ آن‌ها با فرکانس شبکه مرتبط است:

کد بوبین ولتاژ نامی فرکانس کاری کاربرد و تطبیق‌پذیری
M5 220V AC فقط 50Hz طراحی اختصاصی برای شبکه‌های ثابت ۵۰ هرتز برق منطقه‌ای ایران و اروپا.
M7 220V AC 50/60Hz (دو فرکانسه) استاندارد جهانی؛ ایده‌آل برای تابلوهای صادراتی، ژنراتورها و بارهای صنعتی حساس.

تحلیل مهندسی: چرا مدل M7 در بازار ترجیح داده می‌شود؟

  • پایداری جریان القایی: بوبین M7 به دلیل مدار مغناطیسی بهینه‌شده، در مواجهه با نوسانات احتمالی فرکانس (به‌ویژه هنگام تغذیه از دیزل‌ژنراتورها) پایداری میدان مغناطیسی را حفظ می‌کند و دچار لرزش مکانیکی (Chattering) یا صدای ویز-ویز نمی‌شود.
  • خطر اتصال به شبکه ۶۰ هرتز: راکتانس القایی بوبین با رابطه $X_L = 2\pi f L$ مشخص می‌شود. اگر بوبین M5 (مخصوص 50Hz) در فرکانس 60Hz قرار گیرد، مقاومت سلفی آن افزایش یافته، جریان کششی افت پیدا می‌کند و به دلیل ایجاد نشدن نیروی پیستون کافی، پلاتین‌ها دچار جهش و آرک شدید شده و در نهایت پلاتین و بوبین می‌سوزند. مدل M7 این ریسک را به‌کلی حذف کرده است.

۴. دستورالعمل استاندارد کابل‌کشی و گشتاور بستن پیچ‌ها

با توجه به ظرفیت جریان بالای کنتاکتور ۹۵ آمپر، عدم رعایت دقیق سایز سیم و میزان گشتاور نامی، منجر به افزایش مقاومت تماسی و گرمایش شدید ترمینال‌ها خواهد شد. دیتاشیت رسمی اشنایدر مقادیر زیر را تأکید می‌کند:

ترمینال‌های مدار قدرت (L1-L2-L3 / T1-T2-T3):

  • سطح مقطع مجاز سیم افشان با سرسیم (Flexible with cable end): یک رشته سیم 4 تا 50 میلی‌متر مربع | دو رشته سیم 4 تا 16 میلی‌متر مربع
  • سطح مقطع مجاز سیم مفتول صلب (Solid): یک رشته 4 تا 50 میلی‌متر مربع | دو رشته 4 تا 25 میلی‌متر مربع
  • گشتاور بستن (Tightening Torque): دقیقاً 12 نیوتن‌متر (12 N.m) با آچار آلن ۴ میلی‌متری (Hexagonal) یا پیچ‌گوشتی تخت ۸ میلی‌متری.
ترمینال‌های مدار فرمان و بوبین (A1-A2 و کنتاکت‌های کمکی 13-14 / 21-22):

  • سطح مقطع مجاز: سیم ۱ تا ۴ میلی‌متر مربع تک رشته، یا ۱ تا ۲.۵ میلی‌متر مربع همراه با سرسیم.
  • گشتاور بستن: 1.2 نیوتن‌متر (1.2 N.m) با پیچ‌گوشتی چهارسو No.2 یا Pozidriv No.2.

۵. دیاگرام ارتباطی عملکرد کنتاکتور در مدار کنترل موتور

جریان انتقال فرمان و توان در یک لوپ راه‌اندازی مستقیم (DOL) به صورت ساختاریافته به شرح زیر است:

[Power Supply: 400V 3Ph] —> [Circuit Breaker / MPCB GV3P] —> [Contactor LC1D95] —> [Overload Relay LRD] —> [Motor 45kW]

[Control: 220V AC] —> [Stop/Start Pushbuttons] —> [Coil A1-A2 (LC1D95M7)] —> [Aux Contacts 13-14 Latching]

۶. تجهیزات جانبی و اقلام مکمل سازگار (لینک‌های داخلی و خرید هماهنگ)

برای بهره‌برداری کامل و استاندارد از کنتاکتور LC1D95M7 در انواع پروژه‌های اتوماسیون و برق صنعتی، تجهیزات مکمل مهندسی زیر با کد فنی دقیق برای ایجاد هماهنگی تیپ ۱ و تیپ ۲ پیشنهاد می‌گردند:

۱. حفاظت اضافه‌بار حرارتی (رله‌های بی‌متال):

  • رله بی‌متال اشنایدر 80 تا 104 آمپر مدل LRD3365: بهترین انتخاب برای اتصال مستقیم به زیر ترمینال‌های خروجی کنتاکتور ۹۵ آمپر جهت حفاظت حرارتی کامل موتور ۴۵ کیلووات.
  • رله بی‌متال اشنایدر 63 تا 80 آمپر مدل LRD3363: برای پروژه‌هایی که جریان نامی نامینال الکتروموتور زیر ۸۰ آمپر تعیین شده است.

۲. کلیدهای محافظ موتور (Motor Protection Circuit Breaker – MPCB):

  • کلید حرارتی مغناطیسی اشنایدر مدل GV3P80 (بازه 56 تا 80 آمپر): مجهز به مکانیزم قطع سریع با قدرت قطع اتصال کوتاه ۵۰ کیلوآمپر (کلاس ۱۰).
  • کلید اتوماتیک کمپکت یا بریکر موتور سری TeSys GV4: برای تأمین حفاظت کامل اضافه بار و مغناطیسی تا جریان نامی ۱۱۵ آمپر در بالادست کنتاکتور LC1D95.

۳. سیم‌پیچ و بوبین‌های یدکی فابریک:

  • بوبین یدکی 220 ولت 50/60 هرتز مدل LX1D6M7: سیم‌پیچ اصلی تعویض‌پذیر مشترک میان مدل‌های LC1D80 و LC1D95.
  • بوبین یدکی 24 ولت متناوب مدل LX1D6B7: جهت ارتقای ایمنی تابلو به ولتاژ فرمان فوق‌العاده پایین (SELV).
  • بوبین یدکی 110 ولت متناوب مدل LX1D6F7: مناسب برای تابلوهای توزیع و کاربردهای صنایع نفت، گاز و پتروشیمی.

۴. ملحقات کنترلی، تایمرها و نویزگیرها:

  • کنتاکت‌های کمکی روکار سری TeSys LADN (مدل‌های LADN11 ،LADN22 ،LADN40): برای افزایش تعداد پلاتین‌های فیدبک فرمان به سیستم مانیتورینگ و اتوماسیون صنعتی.
  • ماژول وریستور نویزگیر بوبین مدل LA4VE1E: ماژول محافظتی سرکوب‌کننده اضافه ولتاژهای ناگهانی (Surge Suppressor) ناشی از قطع بوبین بر روی PLCهای حساس.
  • قفل مکانیکی (اینترلاک) اشنایدر مدل LA9D8002: جهت کوپل مکانیکی دو کنتاکتور سری D80/D95 برای مدارهای چپ‌گرد-راست‌گرد و کلیدهای چنج‌اور اتوماتیک.

۷. پرسش‌های متداول خریداران و مهندسان (FAQ)

سؤال ۱: آیا کنتاکتور ۹۵ آمپر اشنایدر برای راه‌اندازی ستاره-مثلث مناسب است؟ تا چه توانی؟

پاسخ: بله؛ در مدار ستاره-مثلث جریان عبوری از کنتاکتورهای خط و مثلث برابراست با جریان خط تقسیم بر رادیکال ۳ ($I_{Phase} = I_{Line} / \sqrt{3}$). بنابراین با استفاده از کنتاکتور LC1D95M7، می‌توانید الکتروموتورهای توان بالا تا ۷۵ تا ۹۰ کیلووات را به صورت ستاره-مثلث راه‌اندازی کنید.

سؤال ۲: رده AC-3e چیست و چه مزیتی در این کنتاکتور دارد؟

پاسخ: استاندارد جدید IEC 60947-4-1 رده AC-3e را تعریف کرده است تا الکتروموتورهای فوق‌کم‌مصرف کلاس IE3 و IE4 که در لحظه استارت جریان هجومی (Inrush Current) بسیار بالاتری نسبت به موتورهای قدیمی دارند، بدون خطر ذوب‌شدن پلاتین‌های کنتاکتور استارت بخورند. مدل LC1D95M7 به طور کامل تحت این استاندارد تست و تأیید شده است.

سؤال ۳: آیا در صورت سوختن بوبین می‌توان آن را بدون تعویض کل کنتاکتور تعویض کرد؟

پاسخ: بله؛ کنتاکتورهای فریم بزرگ اشنایدر طراحی ماژولار دارند و بوبین یدکی فابریک LX1D6M7 به راحتی با باز کردن خارهای پشت بدنه قابل تعویض است.
