| مقدار | مشخصه |
|---|---|
| LRD3363 | کد محصول |
| ۱۱۵ × ۷۰ × ۸۱ میلیمتر | ابعاد (عمق × عرض × ارتفاع) |
| ۰٫۵۱ کیلوگرم | وزن خالص |
| ۶۳…۸۰ آمپر | محدوده تنظیم جریان (Thermal protection adjustment range) |
| TeSys / TeSys Deca / TeSys LRD | سری / نام محصول |
| رله اضافهبار حرارتی دیفرانسیلی | نوع محصول |
| حفاظت موتور | کاربرد |
| LC1D80، LC1D95 | سازگاری |
| AC / DC ، ۰ تا ۴۰۰ هرتز | نوع شبکه / فرکانس |
| Class 10A مطابق IEC 60947-4-1 | کلاس اضافهبار |
| Ui: ۱۰۰۰V (IEC 60947-4-1، مدار قدرت) / ۶۰۰V (UL/CSA)؛ Ue: ۱۰۰۰V AC ؛ Uimp: ۶kV | ولتاژهای نامی |
| ۱٫۱۴ ± ۰٫۰۶ × Ir | آستانه تریپ |
| تریپ در ۱۳۰٪ Ir در حالت دو فاز، با فاز سوم در ۰ | حساسیت قطع فاز |
| ۱NO + ۱NC | کنتاکت کمکی |
| Ith: ۵A (مدار سیگنالینگ)؛ AC-15: ۰٫۷۲A در ۵۰۰V ؛ DC-13: ۰٫۰۶A در ۴۴۰V | جریانهای مدار سیگنالینگ |
| ۴A gG / ۴A BS برای مدار سیگنالینگ | فیوز پیشنهادی |
| دکمه قرمز Stop ، دکمه آبی Reset | نوع کنترل |
| ۲۰- تا ۶۰+ درجه سانتیگراد | جبرانسازی دما |
| روی صفحه (با متعلقات خاص)، روی ریل (با متعلقات خاص)، یا زیر کنتاکتور | روش نصب |
| مدار قدرت: ترمینال پیچی ۱× (۴…۳۵ mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم؛ مدار کنترل: ترمینال پیچی ۲× (۱…۲٫۵ mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم | اتصالات |
| مدار کنترل: ۱٫۷ N·m ؛ مدار قدرت: ۹ N·m | گشتاور سفتکردن |
| مطابق IACS E10 | مقاومت اقلیمی |
| IP20 مطابق IEC 60529 | درجه حفاظت |
| ۲۰- تا ۶۰+ درجه سانتیگراد بدون کاهش ظرفیت | دمای کاری |
| ۶۰- تا ۷۰+ درجه سانتیگراد | دمای نگهداری |
| V1 مطابق UL 94 | مقاومت در برابر شعله |
| لرزش: ۶ Gn مطابق IEC 60068-2-6 ؛ شوک: ۱۵ Gn برای ۱۱ ms مطابق IEC 60068-2-7 | استحکام مکانیکی |
| ۲٫۲ kV در ۵۰ Hz مطابق IEC 60947-1 | استقامت دیالکتریک |
| EN/IEC 60947-4-1، EN/IEC 60947-5-1، UL 60947-4-1، UL 60947-5-1، CSA C22.2 No 60947-4-1، CSA C22.2 No 60947-5-1، GB/T 14048.4، GB/T 14048.5، EN 50495 | استانداردها |
| IEC، UL، CSA، CCC، EAC، ATEX INERIS، UKCA | گواهیها / تأییدیهها |
دیتاشیت بیمتال LRD3363 اشنایدر 63تا80 آمپر Schneider
30,049,018 تومان

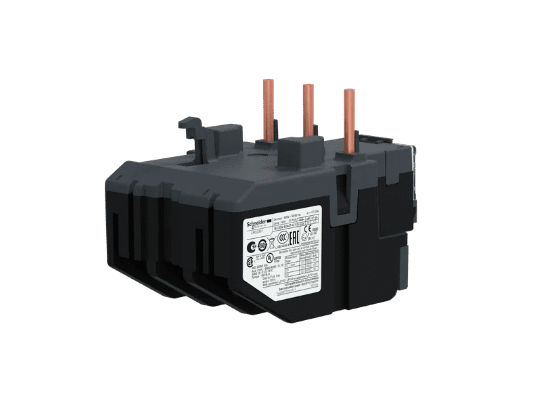

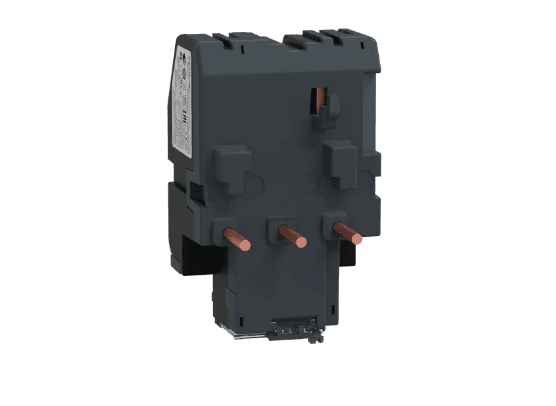

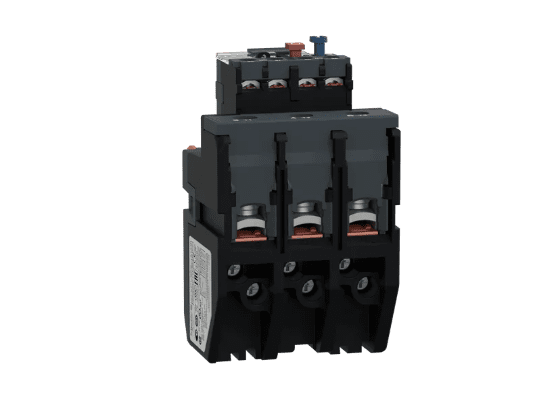

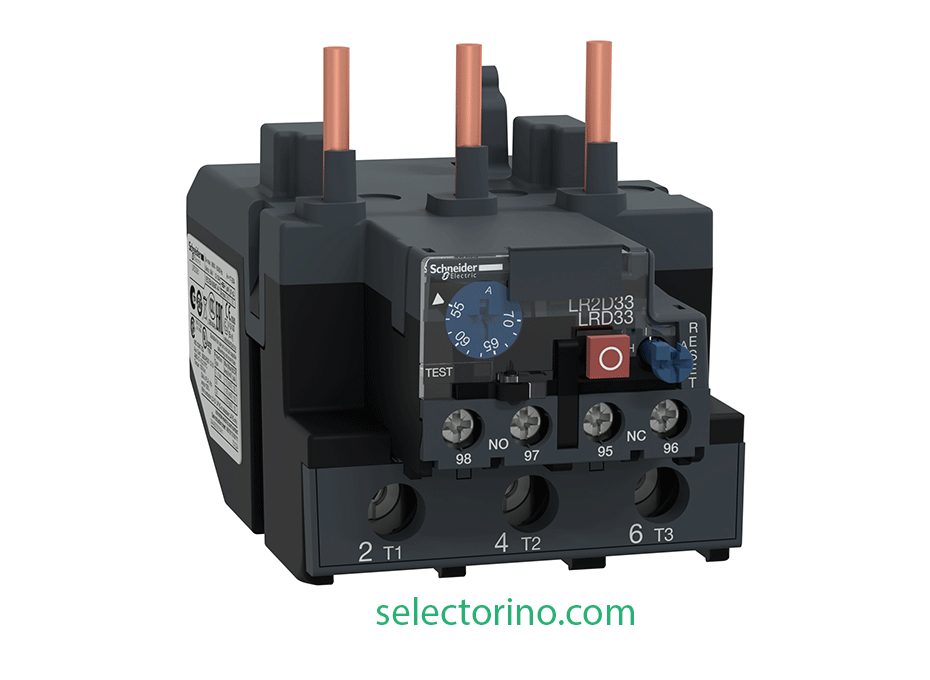

رله Schneider Electric LRD3363 از سری TeSys LRD / TeSys Deca یک رله اضافهبار حرارتی دیفرانسیلی (Differential Thermal Overload Relay) است که برای حفاظت موتورهای سهفاز با جریان بالا طراحی شده است. این مدل با بازه تنظیم 63 تا 80 آمپر در دسته رلههای توان بالا قرار میگیرد و معمولاً در تابلوهای صنعتی MCC برای موتورهای سنگین مانند پمپها، کمپرسورها و فنهای صنعتی استفاده میشود.
این رله بهطور مستقیم با کنتاکتورهای LC1D80 و LC1D95 سازگار بوده و مطابق استاندارد IEC 60947‑4‑1 با کلاس تریپ 10A طراحی شده است.
| مشخصه | مقدار |
|---|---|
| کد محصول | LRD3363 |
| سری | TeSys / TeSys Deca / TeSys LRD |
| نوع تجهیز | رله اضافهبار حرارتی دیفرانسیلی |
| کاربرد | حفاظت موتور |
| بازه تنظیم جریان (Ir) | 63…80 آمپر |
| کلاس حفاظتی | Class 10A مطابق IEC 60947‑4‑1 |
| کنتاکتورهای سازگار | LC1D80 ، LC1D95 |
| نوع شبکه | AC / DC |
| فرکانس شبکه | 0…400 Hz |
| ولتاژ عایقی (Ui) | 1000V IEC / 600V UL, CSA |
| ولتاژ کاری (Ue) | 1000V AC |
| ولتاژ ضربه (Uimp) | 6 kV |
| آستانه تریپ | 1.14±0.06×Ir1.14 \pm 0.06 \times Ir |
| حساسیت قطع فاز | تریپ در 130٪ Ir در حالت دو فاز |
| کنتاکت کمکی | 1NO + 1NC |
| جریان حرارتی Ith | 5A (مدار سیگنالینگ) |
| AC‑15 | 0.72A در 500V |
| DC‑13 | 0.06A در 440V |
| فیوز پیشنهادی سیگنالینگ | 4A gG یا 4A BS |
| پارامتر | مقدار |
|---|---|
| ابعاد (ارتفاع × عرض × عمق) | 81 × 70 × 115 میلیمتر |
| وزن خالص | 0.51 کیلوگرم |
| روش نصب | زیر کنتاکتور، روی ریل یا صفحه |
| ترمینال مدار قدرت | پیچ کلمپی 4…35 mm² |
| ترمینال مدار کنترل | پیچ کلمپی 1…2.5 mm² |
| گشتاور سفتکردن قدرت | 9 N·m |
| گشتاور سفتکردن کنترل | 1.7 N·m |
| درجه حفاظت | IP20 |
| مقاومت اقلیمی | IACS E10 |
| ویژگی | مقدار |
|---|---|
| دمای کاری | -20 تا +60°C بدون کاهش ظرفیت |
| دمای نگهداری | -60 تا +70°C |
| مقاومت در برابر شعله | UL94 V1 |
| لرزش | 6 Gn |
| شوک مکانیکی | 15 Gn برای 11 ms |
| استقامت دیالکتریک | 2.2 kV در 50Hz |
استانداردها
گواهیها
بازه تنظیم 63 تا 80 آمپر معمولاً برای موتورهای حدود 37 تا 45 کیلووات در شبکه 400 ولت استفاده میشود. این محدوده در صنایع سنگین مثل پمپهای صنعتی، کمپرسورها و سیستمهای انتقال مواد رایج است.
یکی از مزایای مهم سری LRD مکانیزم حفاظت دیفرانسیلی است. در صورت قطع یکی از فازها، رله در 130٪ جریان تنظیمی در حالت دو فاز تریپ میکند و از آسیب دیدن سیمپیچ موتور جلوگیری میکند.
کلاس 10A برای موتورهایی مناسب است که زمان راهاندازی آنها در محدوده استاندارد (حدود 10 ثانیه) قرار دارد و بار راهاندازی بسیار سنگین ندارند.
وجود ولتاژ عایقی 1000 ولت، تحمل ضربه 6kV و ترمینالهای 35 میلیمتر مربع باعث میشود این رله برای استفاده در تابلوهای صنعتی بزرگ و Motor Control Center (MCC) بسیار مناسب باشد.
رله حرارتی LRD3363 یکی از قویترین رلههای سری TeSys Deca است که برای حفاظت موتورهای 63 تا 80 آمپر طراحی شده و بهطور کامل با کنتاکتورهای LC1D80 و LC1D95 سازگار است. این رله با طراحی صنعتی، استانداردهای بینالمللی و حفاظت دقیق در برابر اضافهبار و قطع فاز، انتخابی قابل اعتماد برای سیستمهای صنعتی محسوب میشود.
