| مشخصه | مقدار |
|---|---|
| ارتفاع | 132 mm |
| عرض | 55 mm |
| عمق | 136 mm |
| وزن محصول | 0.96 kg |
| گشتاور بستن ترمینال | 5 N.m |
| رنگ بدنه | خاکستری تیره |
41,295,540 تومان

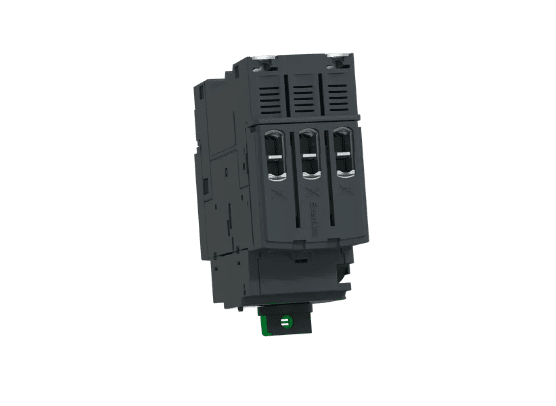

GV3P80 یک کلید اتوماتیک محافظ موتور (Motor Circuit Breaker) سهپل از سری پرکاربرد TeSys GV3 اشنایدر الکتریک است که برای حفاظت مدارهای موتوری در تابلوهای صنعتی، ایستگاههای پمپاژ، خطوط تولید و سیستمهای تهویه طراحی شده است. این محصول در رده کاربری Category A طبق IEC 60947-2 و AC-3 طبق IEC 60947-4-1 قرار میگیرد.
عملکرد حفاظتی: واحد تریپ حرارتی‑مغناطیسی این کلید دو لایه حفاظت مستقل ارائه میدهد. بخش حرارتی (بیمتال) با محدوده تنظیم ۷۰ تا ۸۰ آمپر جریان اضافهبار طولانیمدت را پایش میکند و بخش مغناطیسی با آستانه ثابت ۱۱۲۰ آمپر (معادل ۱۴ برابر جریان نامی) در برابر اتصال کوتاه واکنش آنی نشان میدهد. قابلیت حساسیت به قطع فاز (Phase Failure Sensitivity) طبق IEC 60947-4-1 مانع از سوختن سیمپیچ موتور در شرایط تکفاز شدن میشود.
ترمینال EverLink: فناوری EverLink با جبران خودکار نشست هادیهای مسی، نیاز به سفتکاری دورهای پیچها را حذف میکند و از داغ شدن محل اتصال جلوگیری مینماید — مزیتی مهم در مدارهای با جریان بالا و سیکل حرارتی مکرر.
ولتاژ و عایقبندی: ولتاژ کاری نامی Ue = 690 V AC در 50/60 Hz، ولتاژ عایقی Ui = 690 V AC طبق IEC 60947-2 و تحمل ولتاژ ضربه Uimp = 6 kV.
پایداری و عمر: عمر مکانیکی ۵۰٬۰۰۰ سیکل و عمر الکتریکی ۲۰٬۰۰۰ سیکل در رژیم AC-3 و ولتاژ ۴۱۵ ولت. رژیم کاری پیوسته (Continuous) طبق IEC 60947-4-1 و تلفات توان تنها ۸ وات به ازای هر پل.
نصب: قابل نصب روی ریل DIN متقارن ۳۵ میلیمتری بهصورت کلیپسی یا نصب مستقیم روی صفحه تابلو با سه پیچ M4. موقعیت نصب افقی و عمودی مجاز است و گشتاور بستن ترمینال ۵ نیوتونمتر اعلام شده است. رنگ بدنه خاکستری تیره.
| مشخصه | مقدار |
|---|---|
| کد فنی | GV3P80 |
| سری محصول | TeSys Deca / TeSys GV3 |
| نام کوتاه دستگاه | GV3P |
| تعداد پل | 3P |
| نوع شبکه | AC |
جریان نامی In |
80 A |
| محدوده تنظیم حرارتی | 70…80 A |
| جریان تریپ مغناطیسی | 1120 A |
| فناوری واحد تریپ | حرارتی‑مغناطیسی (Thermal‑Magnetic) |
| نوع ترمینال | EverLink |
| نوع فرمان | دستگیره گردان (Rotary handle) |
ولتاژ کاری Ue |
690 V AC، 50/60 Hz |
ولتاژ عایقی Ui |
690 V AC |
تحمل ولتاژ ضربه Uimp |
6 kV |
جریان حرارتی آزاد Ith |
80 A |
| حساسیت به قطع فاز | دارد |
| قابلیت ایزولاسیون | دارد (IEC 60947-1) |
| رژیم کاری | پیوسته |
| تلفات توان هر پل | 8 W |
| عمر مکانیکی | 50,000 cycles |
| عمر الکتریکی | 20,000 cycles (AC-3، 415 V) |
| روش نصب | ریل DIN 35 mm یا صفحه تابلو (3 × M4) |
| موقعیت نصب | افقی و عمودی |
| گشتاور بستن | 5 N.m |
| رنگ | خاکستری تیره |
| ولتاژ شبکه | حداکثر توان موتور | Icu |
Ics |
|---|---|---|---|
| 230/240 V AC 50/60 Hz | — | 65 kA | 100 % |
| 400/415 V AC 50/60 Hz | 45 kW | 50 kA | 60 % |
| 440 V AC 50/60 Hz | — | 50 kA | 60 % |
| 500 V AC 50/60 Hz | 45 kW | 12 kA | 50 % |
| 690 V AC 50/60 Hz | 55 kW | 6 kA | 50 % |
.
