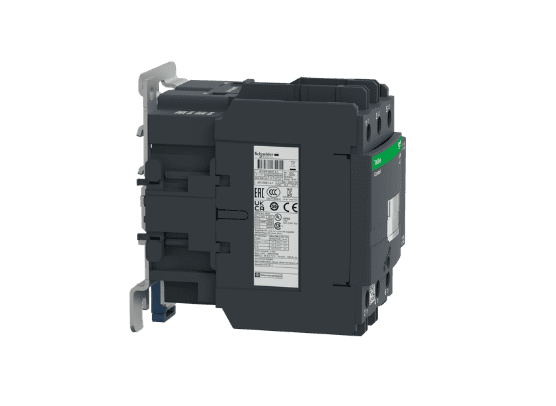

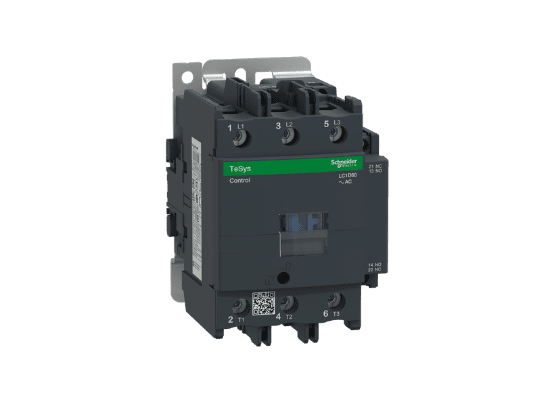

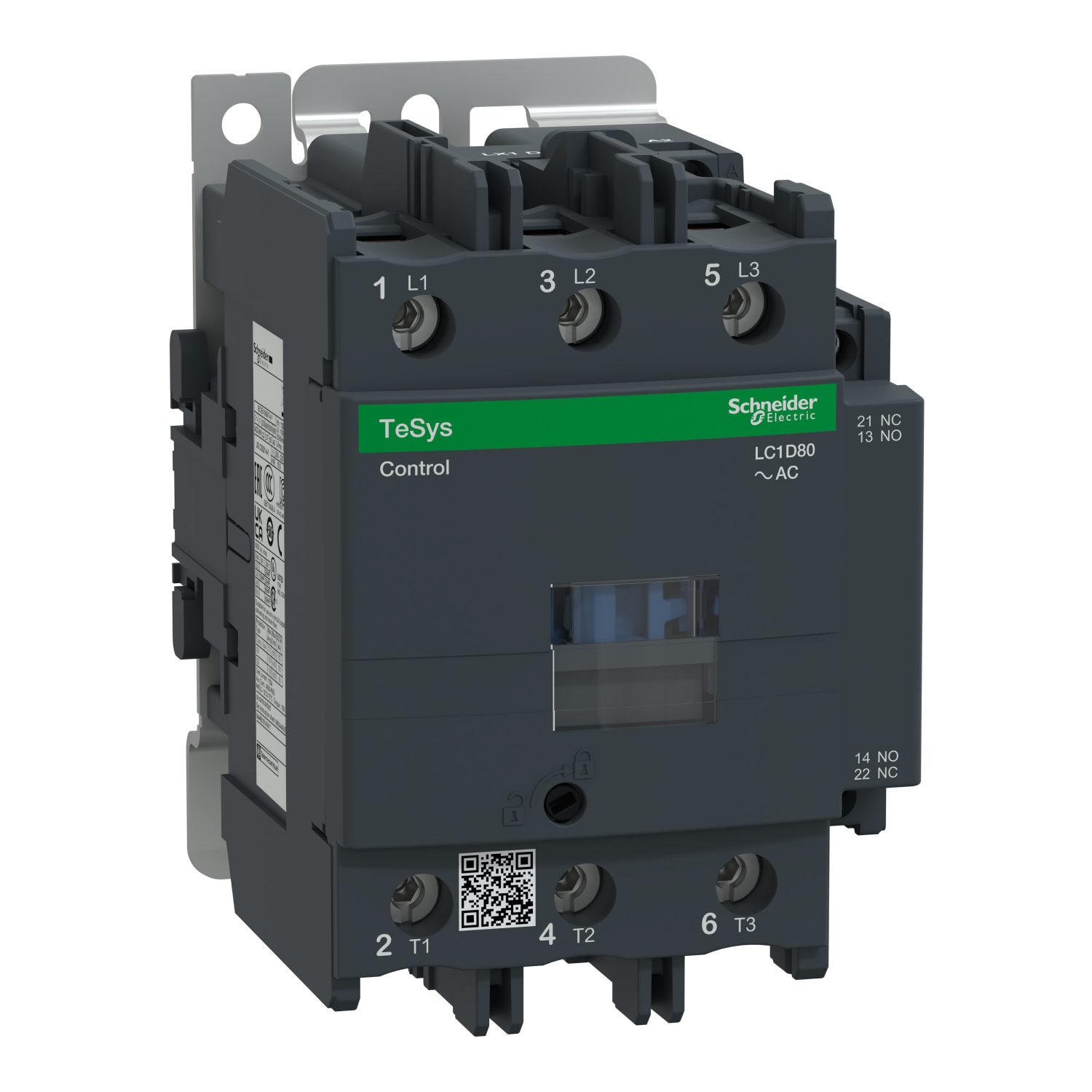

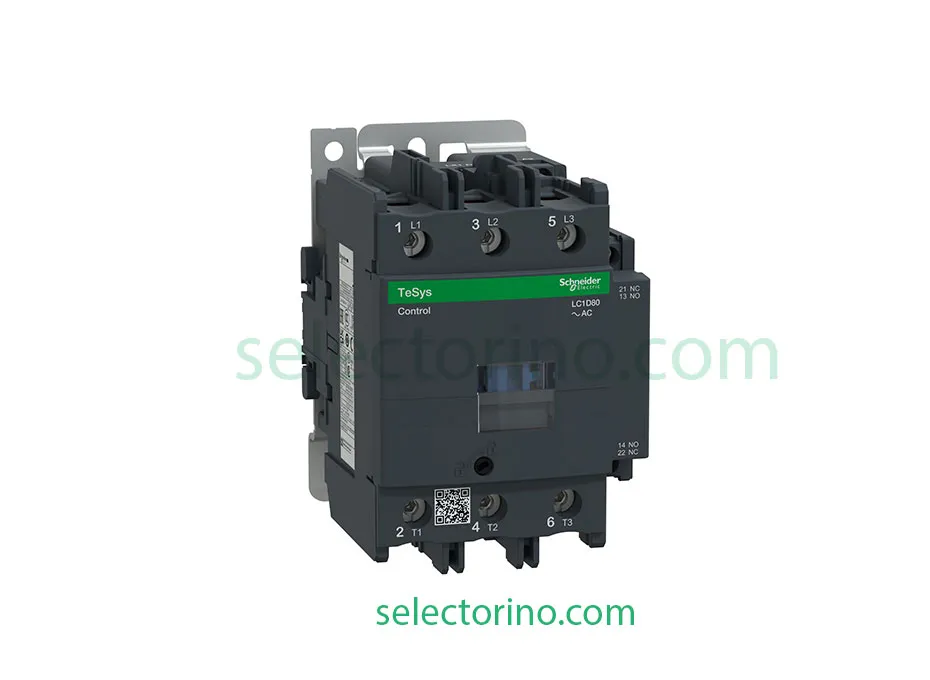

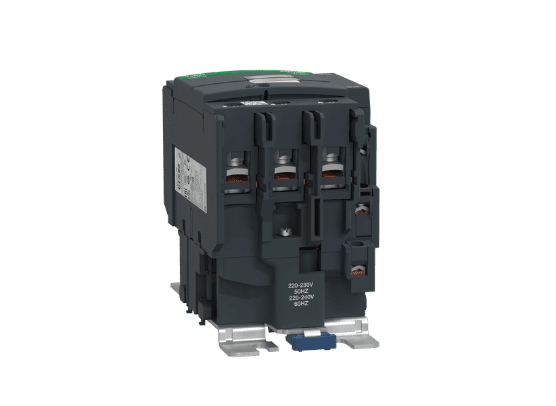

کنتاکتور 80 آمپر 220 ولت جریان متناوب اشنایدر Schneider LC1D80M7

LC1D80M7- Contactor -Schneider Electric

مشخصات فنی کنتاکتور اشنایدر LC1D80M7
برند سازنده اشنایدر الکتریک (Schneider Electric)
مدل کالا LC1D80M7
کاربرد قطع و وصل و کنترل موتورها و بارهای الکتریکی سنگین
جریان نامی 80 آمپر
ولتاژ بوبین 220 ولت جریان متناوب (AC)

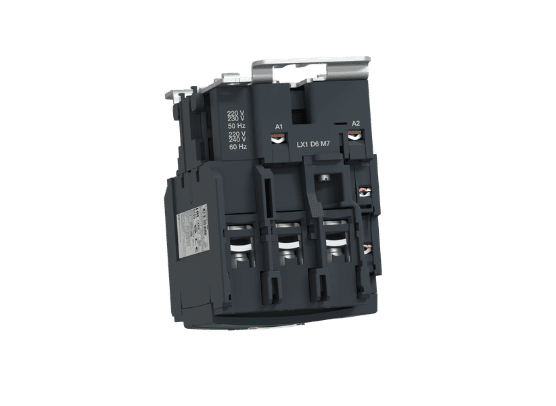

بوبین سازگار LX1D6M7
تعداد پل‌ها سه پل (مناسب برای سیستم‌های سه فاز)
ابعاد (ارتفاع × عرض × عمق) 127 × 85 × 130 میلی‌متر
وزن خالص 1.59 کیلوگرم

دیتاشیت LC1D80M7

قیمت نهایی

26,680,000 تومان

ضمانت بازگشت
پشتیبانی تخصصی
ارسال سریع
تضمین کیفیت

کنتاکتور 80 آمپر 220 ولت جریان متناوب اشنایدر Schneider LC1D80M7

LC1D80M7- Contactor -Schneider Electric

کنتاکتور ۸۰ آمپر اشنایدر الکتریک (TeSys Deca) مدل LC1D80M7

۱. معرفی تخصصی و جایگاه محصول

کنتاکتور اشنایدر الکتریک مدل LC1D80M7، عضو کلیدی از خانواده پیشرفته TeSys Deca، یکی از مطمئن‌ترین تجهیزات سوئیچینگ برای بارهای سنگین در صنایع مدرن است. این کنتاکتور سه‌پل (3P) با جریان نامی ۸۰ آمپر در رده بارهای القایی (AC-3/AC-3e)، برای راه‌اندازی الکتروموتورهای قفس سنجابی با توان ۳۷ کیلووات (در شبکه ۴۰۰ ولت) طراحی شده است. بهره‌گیری از بوبین استاندارد 220V AC (کد M7)، عمر مکانیکی ۴ میلیون سیکل و مقاومت حرارتی بالا، این محصول را به انتخاب اول مهندسان برای تابلوهای برق فشار ضعیف تبدیل کرده است.

۲. جدول مشخصات فنی (Technical Specifications)

ویژگی فنی شرح مشخصات
برند / سری Schneider Electric / TeSys Deca
مدل فنی LC1D80M7
جریان نامی (AC-3/AC-3e) 80 آمپر (در ولتاژ ≤ 440V)
جریان حرارتی (AC-1) 125 آمپر (در دمای زیر 60 درجه سانتی‌گراد)
توان نامی موتور (400V) 37 کیلووات (50 اسب بخار)
ولتاژ بوبین (Uc) 220 ولت AC (فرکانس 50/60 هرتز)
بوبین سازگار LX1D6M7
تعداد پل / کنتاکت کمکی 3 پل (3NO) + 1NO+1NC (کمکی)
ابعاد فیزیکی 127 × 85 × 130 میلی‌متر
وزن خالص 1.59 کیلوگرم
درجه حفاظت IP20 (از روبه‌رو)
عمر مکانیکی / الکتریکی 4M سیکل / 1.5M سیکل (AC-3)

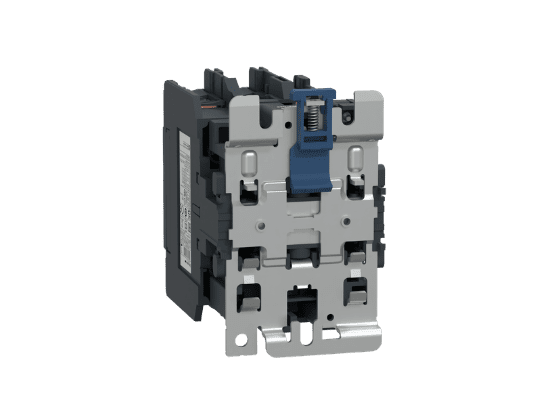

نوع نصب ریلی (DIN Rail) و پیچ‌شونده

۳. تحلیل مهندسی و ویژگی‌های برجسته

  • استانداردهای مدرن: این مدل با استاندارد IEC 60947-4-1 منطبق بوده و رده جدید AC-3e را برای پشتیبانی از موتورهای با راندمان بالا (IE3/IE4) پوشش می‌دهد.
  • ظرفیت قطع بالا: توانایی وصل و قطع جریان‌های بالا تا ۱۱۰۰ آمپر (در ۴۴۰ ولت)، ضامن قطع ایمن موتور در شرایط گشتاور قفل‌شده (Locked Rotor) و جلوگیری از چسبیدن پلاتین‌هاست.
  • دینامیک بوبین: با توان کششی 245VA در لحظه استارت، عملکردی بسیار سریع دارد و با توان نگهداری کم (26VA)، بهینه‌ترین مصرف انرژی را در حالت پایداری ارائه می‌دهد.
  • ایمنی ساختاری: محفظه پلیمر مقاوم در برابر حرارت (تا ۸۵۰ درجه سانتی‌گراد) با قابلیت خودخاموش‌شوندگی طبق استاندارد UL 94-V1.

۴. کاربردها و راهنمای نصب

حوزه‌های کاربردی:

  • راه‌اندازی موتورهای سنگین: پمپ‌های فشار قوی، کمپرسورهای اسکرو، فن‌های صنعتی و سانتریفیوژها.
  • بارهای مقاومتی: سیستم‌های گرمایشی و هیترهای صنعتی (تا ۱۲۵ آمپر).
  • اتوماسیون: میکسرها و نوارهای نقاله (رده AC-4 برای اینچینگ و استارت‌های متوالی).

نکات کلیدی نصب:

  • گشتاور ترمینال‌ها: برای ترمینال‌های قدرت، حتماً از گشتاور دقیق 12 نیوتن‌متر استفاده کنید تا از بروز آرک و ذوب‌شدگی جلوگیری شود.
  • انتخاب کابل: متناسب با جریان، از کابل‌های مسی حداقل ۲۵ تا ۵۰ میلی‌متر مربع استفاده شود.
  • تهویه: دستگاه تا دمای ۶۰ درجه سانتی‌گراد بدون افت توان کار می‌کند؛ در محیط‌های گرم‌تر، محاسبات Derating ضروری است.

تجهیزات جانبی و مکمل سازگار

هنگام طراحی، مونتاژ تابلو و راه‌اندازی الکتروموتور با کنتاکتور LC1D80M7، معمولاً به تجهیزات حفاظتی، کنترلی و یدکی زیر نیاز خواهید داشت. با انتخاب و افزودن این تجهیزات به سبد پروژه خود، یک سیستم استاندارد و ایمن بسازید:

۱. تجهیزات حفاظت حرارتی (بی‌متال / رله اضافه‌بار)

برای محافظت الکتروموتور ۳۷ کیلووات در برابر اضافه‌بار حرارتی و دو فاز شدن، بی‌متال‌های زیر مستقیماً زیر کنتاکتور D80 نصب می‌شوند:

۲. کلیدهای حرارتی مغناطیسی (Motor Starter / MPCB)

برای حفاظت یکپارچه در برابر اضافه‌بار و اتصال کوتاه در بالادست کنتاکتور (سیستم بدون فیوز):

۳. کنتاکت‌های کمکی و ملحقات کنترلی

۴. قطعات یدکی و ملحقات حفاظتی بوبین

  • بوبین یدکی 220 ولت اشنایدر مدل LX1D6M7: سیم‌پیچ یدکی فابریک مخصوص کنتاکتورهای LC1D80 و LC1D95 در صورت آسیب یا تغییر ولتاژ تابلو.
  • بوبین یدکی 24 ولت متناوب مدل LX1D6B7 و بوبین یدکی 110 ولت مدل LX1D6F7: جهت تبدیل کنتاکتور به ولتاژهای فرمان ایمن‌تر (Safety/Marine).
  • نویزگیر وریستوری بوبین اشنایدر مدل LA4VE1E: ماژول سرکوب‌کننده ولتاژ هجومی بوبین (RC/Varistor) جهت جلوگیری از نویزهای القایی روی PLC و بردهای الکترونیکی مجاور.
  • اینترلاک مکانیکی اشنایدر مدل LA9D8002: قفل مکانیکی ویژه کنتاکتورهای سری D80 و D95 جهت ساخت تابلوهای چپ‌گرد-راست‌گرد، چنج‌اور و دوضربه بدون خطر اتصال کوتاه فاز به فاز.

۵. پرسش‌های متداول (FAQ)

سؤال ۱: تفاوت کد ولتاژی M7 با بقیه کدهای اشنایدر چیست؟

پاسخ: کد M7 مشخص‌کننده ولتاژ بوبین فرمان است و به معنای ولتاژ 220 ولت AC می‌باشد. کدهای دیگر مانند B7 (24V) یا Q7 (380V) برای ولتاژهای متفاوت کاربرد دارند.

سؤال ۲: آیا می‌توان از این کنتاکتور برای راه‌اندازی ستاره-مثلث استفاده کرد؟

پاسخ: بله؛ به دلیل تقسیم جریان در سیستم ستاره-مثلث (ILine / √3)، می‌توانید موتورهایی با توان بسیار بالاتر (تا ۷۵ کیلووات) را با این کنتاکتور راه‌اندازی کنید.

سؤال ۳: آیا امکان توسعه کنتاکت‌های کمکی وجود دارد؟

پاسخ: بله؛ این کنتاکتور به‌صورت داخلی ۱NO+1NC دارد و می‌توانید بلوک‌های کمکی سری LADN (مانند LADN22) یا تایمرهای پنوماتیکی سری LADT را به‌راحتی روی آن نصب کنید.

۶. مشاوره فروش و ثبت سفارش

برای استعلام قیمت به‌روز، تأیید اصالت کالا و دریافت مشاوره تخصصی در مورد هماهنگی این کنتاکتور با سایر تجهیزات تابلو برق، با کارشناسان ما در بازرگانی توحید آسیا تماس بگیرید:

کارشناس فروش ۱ (علی پوری رحیم): ۰۹۱۳۲۱۴۵۴۳۹
کارشناس فروش ۲ (میلاد جانقربان): ۰۹۱۳۴۲۲۰۴۴۹
دفتر مرکزی (ثابت): ۰۳۱۳۲۲۲۵۰۸۷

تضمین اصالت، سلامت فیزیکی و پشتیبانی فنی، تعهد ما در بازرگانی توحید آسیاست.
