| مقدار | مشخصه |
|---|---|
| LRD3359 | کد محصول |
| ۱۱۵ × ۷۰ × ۸۱ میلیمتر | ابعاد (عمق × عرض × ارتفاع) |
| ۰٫۵۱ کیلوگرم | وزن خالص |
| ۴۸…۶۵ آمپر | محدوده تنظیم جریان (Thermal protection adjustment range) |
| TeSys / TeSys Deca / TeSys LRD | سری / نام محصول |
| رله اضافهبار حرارتی دیفرانسیلی | نوع محصول |
| حفاظت موتور | کاربرد |
| LC1D80، LC1D95 | سازگاری |
| AC / DC ، ۰ تا ۴۰۰ هرتز | نوع شبکه / فرکانس |
| Class 10A مطابق IEC 60947-4-1 | کلاس اضافهبار |
| Ui: ۱۰۰۰V (IEC 60947-4-1، مدار قدرت) / ۶۰۰V (UL/CSA)؛ Ue: ۱۰۰۰V AC ؛ Uimp: ۶kV | ولتاژها |
| ۱٫۱۴ ± ۰٫۰۶ × Ir | آستانه تریپ |
| تریپ در ۱۳۰٪ Ir در حالت دو فاز، با فاز سوم در ۰ | حساسیت قطع فاز |
| ۱NO + ۱NC | کنتاکت کمکی |
| Ith: ۵A (مدار سیگنالینگ)؛ AC-15: ۰٫۷۲A در ۵۰۰V ؛ DC-13: ۰٫۰۶A در ۴۴۰V | جریانها (مدار سیگنالینگ) |
| ۴A gG / ۴A BS برای مدار سیگنالینگ | فیوز پیشنهادی |
| دکمه قرمز Stop ، دکمه آبی Reset | نوع کنترل |
| ۲۰- تا ۶۰+ درجه سانتیگراد | جبرانسازی دما |
| روی صفحه (با متعلقات خاص)، روی ریل (با متعلقات خاص)، یا زیر کنتاکتور | روش نصب |
| مدار قدرت: ترمینال پیچی ۱× (۴…۳۵ mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم؛ مدار کنترل: ترمینال پیچی ۲× (۱…۲٫۵ mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم | اتصالات |
| مدار کنترل: ۱٫۷ N·m ؛ مدار قدرت: ۹ N·m | گشتاور سفتکردن |
| IACS E10 | مقاومت اقلیمی |
| IP20 مطابق IEC 60529 | درجه حفاظت |
| ۲۰- تا ۶۰+ درجه سانتیگراد بدون کاهش ظرفیت | دمای کاری |
| ۶۰- تا ۷۰+ درجه سانتیگراد | دمای نگهداری |
| V1 مطابق UL 94 | مقاومت در برابر شعله |
| لرزش: ۶ Gn مطابق IEC 60068-2-6 ؛ شوک: ۱۵ Gn برای ۱۱ ms مطابق IEC 60068-2-7 | استحکام مکانیکی |
| ۲٫۲ kV در ۵۰ Hz مطابق IEC 60947-1 | استقامت دیالکتریک |
| EN/IEC 60947-4-1، EN/IEC 60947-5-1، UL 60947-4-1، UL 60947-5-1، CSA C22.2 No 60947-4-1، CSA C22.2 No 60947-5-1، GB/T 14048.4، GB/T 14048.5، EN 50495 | استانداردها |
| IEC، UL، CSA، CCC، EAC، ATEX INERIS، UKCA | گواهیها / تأییدیهها |
28,482,633 تومان

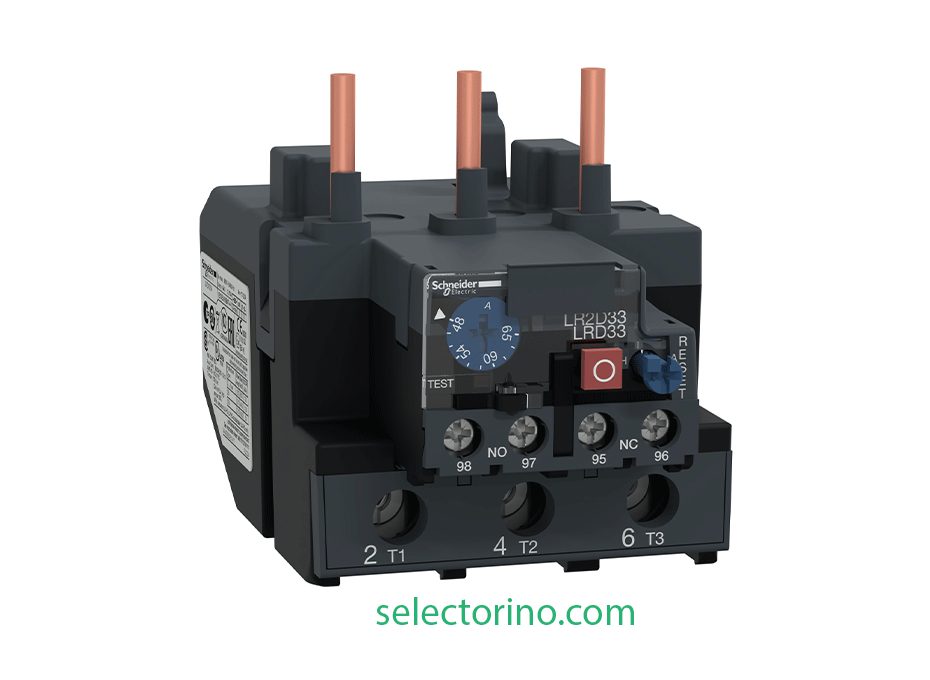

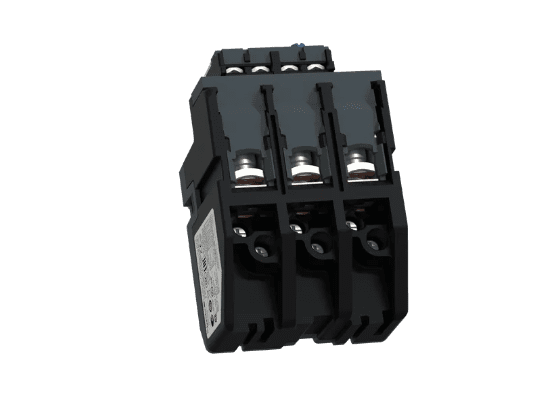

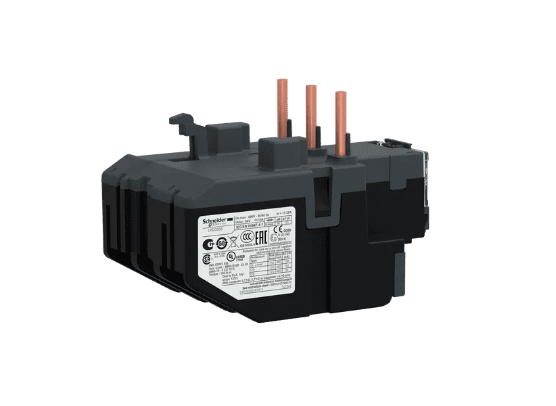

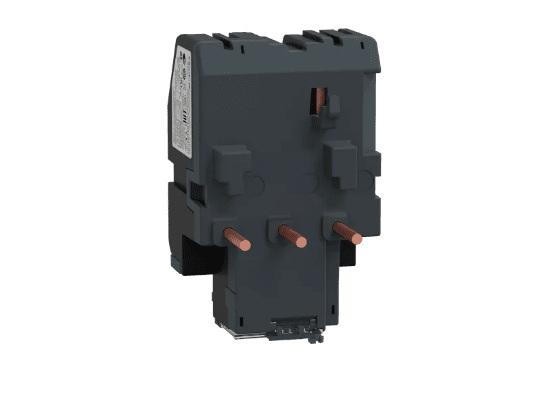

رله Schneider Electric LRD3359 یکی از قدرتمندترین رلههای اضافهبار حرارتی در خانواده TeSys Deca / TeSys LRD است که برای حفاظت موتورهای سهفاز با جریان بالا طراحی شده است. این رله از نوع دیفرانسیلی (Differential Thermal Overload Relay) بوده و با کنتاکتورهای LC1D80 و LC1D95 بهصورت مستقیم کوپل میشود.
بازه تنظیم 48 تا 65 آمپر آن را به گزینهای مناسب برای موتورهای صنعتی با توان بالا در تابلوهای MCC و سیستمهای قدرت تبدیل میکند.
| مشخصه | مقدار |
|---|---|
| کد محصول | LRD3359 |
| سری محصول | TeSys / TeSys Deca / TeSys LRD |
| نوع تجهیز | رله اضافهبار حرارتی دیفرانسیلی |
| کاربرد | حفاظت موتور |
| بازه تنظیم جریان (Ir) | 48…65 آمپر |
| کلاس تریپ | Class 10A مطابق IEC 60947-4-1 |
| کنتاکتورهای سازگار | LC1D80 ، LC1D95 |
| نوع شبکه | AC / DC |
| فرکانس شبکه | 0…400 Hz |
| ولتاژ عایقی (Ui) | 1000V (IEC) / 600V (UL, CSA) |
| ولتاژ کاری (Ue) | 1000V AC |
| ولتاژ ضربه (Uimp) | 6 kV |
| آستانه تریپ | 1.14±0.06×Ir1.14 \pm 0.06 \times Ir |
| حساسیت قطع فاز | تریپ در 130% Ir در حالت دو فاز |
| کنتاکت کمکی | 1NO + 1NC |
| جریان مدار سیگنالینگ (Ith) | 5A |
| AC‑15 | 0.72A در 500V |
| DC‑13 | 0.06A در 440V |
| فیوز پیشنهادی سیگنالینگ | 4A gG / 4A BS |
| کنترل | دکمه قرمز Stop و دکمه آبی Reset |
| جبران دمای محیط | -20 تا +60°C |
| پارامتر | مقدار |
|---|---|
| ابعاد (H×W×D) | 81 × 70 × 115 میلیمتر |
| وزن خالص | 0.51 کیلوگرم |
| روش نصب | زیر کنتاکتور / روی ریل / روی صفحه |
| اتصالات مدار قدرت | ترمینال پیچی 4…35 mm² |
| اتصالات مدار کنترل | ترمینال پیچی 1…2.5 mm² |
| گشتاور سفتکردن قدرت | 9 N·m |
| گشتاور سفتکردن کنترل | 1.7 N·m |
| درجه حفاظت | IP20 |
| مقاومت اقلیمی | IACS E10 |
| ویژگی | مقدار |
|---|---|
| دمای کاری | -20 تا +60°C بدون کاهش ظرفیت |
| دمای نگهداری | -60 تا +70°C |
| مقاومت در برابر شعله | UL94 V1 |
| لرزش | 6 Gn مطابق IEC 60068‑2‑6 |
| شوک مکانیکی | 15 Gn برای 11 ms |
| استقامت دیالکتریک | 2.2 kV در 50Hz |
استانداردها
گواهیها
بازه 48 تا 65 آمپر معمولاً برای موتورهای حدود 22 تا 30 کیلووات در شبکه 400V استفاده میشود. در چنین توانهایی، پایداری حرارتی رله اهمیت زیادی دارد؛ به همین دلیل این مدل با فریم بزرگ D80/D95 طراحی شده است.
ترمینالهای 4 تا 35 میلیمتر مربع با گشتاور 9 N·m باعث میشوند اتصال کابلهای قدرت در جریانهای بالا دچار گرمشدن یا افت ولتاژ نشود.
در صورت قطع یکی از فازها، جریان در دو فاز باقیمانده افزایش مییابد. این رله در 130% جریان تنظیمی در حالت دو فاز عمل کرده و از سوختن موتور جلوگیری میکند.
کلاس 10A برای موتورهایی مناسب است که زمان راهاندازی نرمال (Normal Starting Duty) دارند؛ یعنی موتور در حدود 10 ثانیه به سرعت نامی میرسد.
رله LRD3359 یکی از رلههای حرارتی قدرتمند سری TeSys Deca است که برای موتورهای 48 تا 65 آمپر طراحی شده و با کنتاکتورهای LC1D80 و LC1D95 کاملاً سازگار است. ترکیب بدنه صنعتی، تحمل ولتاژ 1000 ولت، ترمینالهای 35mm² و حفاظت دیفرانسیلی دقیق باعث شده این مدل در بسیاری از تابلوهای صنعتی و Motor Control Center مورد استفاده قرار گیرد.
