| ویژگی | مشخصات |
|---|---|
| ابعاد (ارتفاع × عرض × عمق) | 127 × 85 × 130 میلیمتر |
| وزن | 1.61 کیلوگرم |
| مدل | LC1D95F7 |
| نوع | کنتاکتور سهپل، Non-Reversing |
| سری محصول | TeSys Deca (TeSys D) |
| کاربرد | کنترل موتور و بارهای مقاومتی |
| نوع کنتاکت قدرت | 3NO |
| کنتاکت کمکی | 1NO + 1NC (Mirror / Mechanically Linked) |
| ولتاژ کاری (Ue) | تا 690V AC — 25…400Hz |
| جریان نامی AC‑3 | 95A در ≤440V |
| جریان AC‑1 | 125A در ≤690V |
| ولتاژ کویل | 110V AC — 50/60Hz |
| تکنولوژی کویل | کویل AC — بدون Suppressor داخلی |
| توان موتور (AC‑3) | 25 kW در 230V 45 kW در 380–400V 45 kW در 415–440V 55 kW در 500V 45 kW در 660–690V |
| توان موتور (HP) | 7.5HP در 120V تکفاز 15HP در 230V تکفاز 30HP در 208–240V سهفاز 60HP در 460–480V سهفاز 60HP در 575–600V سهفاز |
| توان AC‑4 | 15 kW در 400V |
| جریان حرارتی Ith | 125A (مدار قدرت) / 10A (سیگنالینگ) |
| ظرفیت وصل (Irms) | 1100A در 440V |
| ظرفیت قطع | 1100A در 440V IEC 60947 |
| Icw (تحمل کوتاهمدت) | 800A برای 10s 1100A برای 1s 400A برای 1min 135A برای 10min |
| فیوز پیشنهادی | 200A gG Type 1 160A gG Type 2 10A gG برای مدار سیگنالینگ |
| افت توان | 12.5W در AC‑1 7.2W در AC‑3 / AC‑3e |
| ولتاژ عایقی Ui | 1000V IEC |
| ولتاژ ضربهای Uimp | 8kV |
| دوام مکانیکی | 4,000,000 سیکل |
| دوام الکتریکی | 1.2M سیکل در AC‑3 |
| حداکثر نرخ کاری | 3600 سیکل در ساعت |
| زمان عملکرد | 20–35 ms زمان وصل 6–20 ms زمان قطع |
| نوع نصب | ریل یا صفحه فلزی |
| درجه حفاظت | IP20 (جلوی تجهیز) |
| دمای عملکرد | -40 تا +60°C (تا 70°C با Derating) |
| ارتفاع نصب | تا 3000 متر |
| استانداردها | IEC 60947-4-1 IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No.14 CE, UKCA, EAC, Marine |
دیتاشیت LC1D95F7 اشنایدر Schneider
56,205,728 تومان

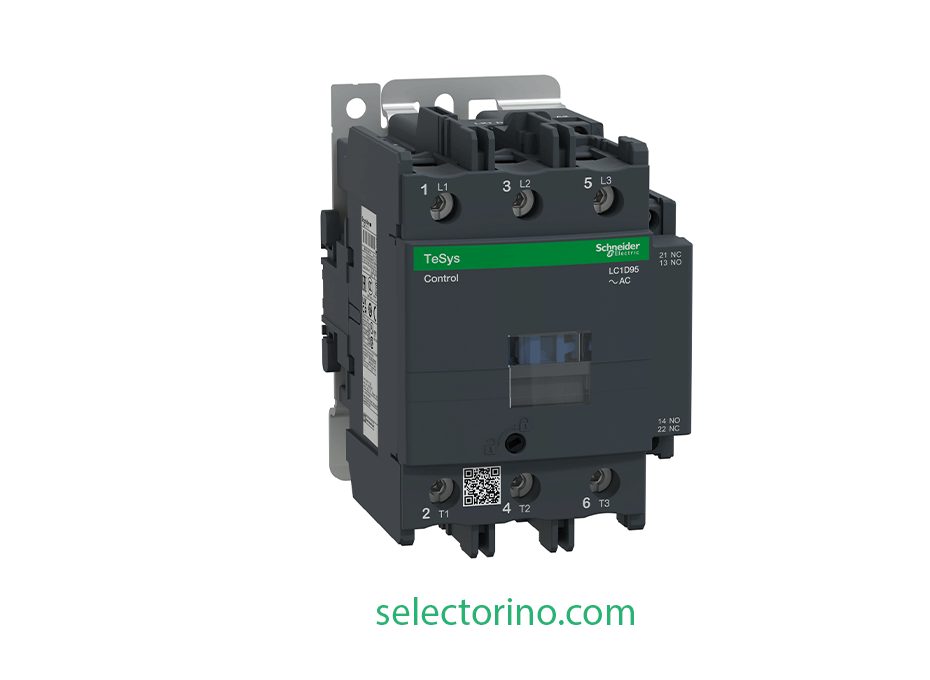

کنتاکتور LC1D95F7 یک Contactor سهپل غیرمعکوس (Non‑Reversing) برای بارهای موتوری کلاس AC‑3 تا جریان 95A است. با وجود ابعاد استاندارد سری 85mm، این کنتاکتور توانایی راهاندازی موتورهای سهفاز تا 60HP در 480VAC را دارد.
کویل این مدل 110V AC (فرکانس 50/60Hz) بوده و مانند اکثر کویلهای AC سری Deca، Suppressor داخلی ندارد؛ بنابراین در مدارهای کنترل حساس (PLC, relay logic) معمولاً از Suppressor اکسترنال (RC یا Diode+Varistor) استفاده میشود.
از نظر مکانیکی، بدنه این مدل همراه با کاور محافظ (Protective Cover) ارائه میشود و دوام 4 میلیون سیکل دارد.
از نظر الکتریکی نیز مطابق استانداردهای IEC 60947-4-1 و UL/CSA، ظرفیت وصل/قطع 1100 آمپر در 440V را پشتیبانی میکند.
ابعاد فیزیکی:
• ارتفاع: 127 mm
• عرض: 85 mm
• عمق: 130 mm
• وزن: 1.61 kg
کنتاکتور 95 آمپر 110 ولت جریان متناوب مدل LC1D95F7 اشنایدر یکی از تجهیزات کلیدی در صنعت برق است که برای کنترل و مدیریت بارهای الکتریکی سنگین طراحی شده است. این کنتاکتور با کیفیت بالا و استانداردهای جهانی، انتخابی ایدهآل برای کاربردهای صنعتی و تجاری است. در ادامه، جدول مشخصات فنی این محصول ارائه میشود.
کنتاکتور 95 آمپر 110 ولت جریان متناوب مدل LC1D95F7 اشنایدر با طراحی پیشرفته، کیفیت ساخت بالا و قابلیتهای فنی برجسته، یکی از بهترین گزینهها برای مدیریت بارهای الکتریکی سنگین در محیطهای صنعتی است. این محصول با استانداردهای بینالمللی و عملکرد مطمئن، نیازهای مختلف کاربران را برآورده میکند.
مقایسه با کنتاکتورهای مشابه:
کنتاکتور LC1D95F7 به دلیل جریان نامی بسیار بالا، برای کنترل بارهای بسیار سنگین مناسب است. با این حال، انتخاب بین این مدل و مدلهای با جریان کمتر به عوامل مختلفی مانند نوع بار، شرایط محیطی و بودجه بستگی دارد.
آیا سوالی در رابطه با انتخاب، نصب یا کاربرد این کنتاکتور دارید؟
نکته: برای اطمینان از انتخاب صحیح و نصب ایمن کنتاکتور، توصیه میشود از متخصص برق سلکتورینو کمک بگیرید.
