| مقدار | مشخصه |
|---|---|
| LRD3353 | کد محصول |
| ۱۱۵ × ۷۰ × ۸۱ میلیمتر | ابعاد (عمق × عرض × ارتفاع) |
| ۰٫۵۱ کیلوگرم | وزن خالص |
| ۲۳…۳۲ آمپر | محدوده تنظیم جریان (Thermal protection adjustment range) |
| TeSys / TeSys Deca / TeSys LRD | سری / نام محصول |
| رله اضافهبار حرارتی دیفرانسیلی | نوع محصول |
| حفاظت موتور | کاربرد |
| LC1D80، LC1D95 | سازگاری |
| AC / DC ، ۰ تا ۴۰۰ هرتز | نوع شبکه / فرکانس |
| Class 10A مطابق IEC 60947-4-1 | کلاس اضافهبار |
| Ui: ۱۰۰۰V (IEC 60947-4-1، مدار قدرت) / ۶۰۰V (UL/CSA)؛ Ue: ۱۰۰۰V AC ؛ Uimp: ۶kV | ولتاژها |
| ۱٫۱۴ ± ۰٫۰۶ × Ir | آستانه تریپ |
| تریپ در ۱۳۰٪ Ir در حالت دو فاز، با فاز سوم در ۰ | حساسیت قطع فاز |
| ۱NO + ۱NC | کنتاکت کمکی |
| Ith: ۵A (مدار سیگنالینگ)؛ AC-15: ۰٫۷۲A در ۵۰۰V ؛ DC-13: ۰٫۰۶A در ۴۴۰V | جریانها (مدار سیگنالینگ) |
| ۴A gG / ۴A BS برای مدار سیگنالینگ | فیوز پیشنهادی |
| دکمه قرمز Stop ، دکمه آبی Reset | نوع کنترل |
| ۲۰- تا ۶۰+ درجه سانتیگراد | جبرانسازی دما |
| روی صفحه (با متعلقات خاص)، روی ریل (با متعلقات خاص)، یا زیر کنتاکتور | روش نصب |
| مدار قدرت: ترمینال پیچی ۱× (۴…۳۵ mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم؛ مدار کنترل: ترمینال پیچی ۲× (۱…۲٫۵ mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم | اتصالات |
| مدار کنترل: ۱٫۷ N·m ؛ مدار قدرت: ۹ N·m | گشتاور سفتکردن |
| IACS E10 | مقاومت اقلیمی |
| IP20 مطابق IEC 60529 | درجه حفاظت |
| ۲۰- تا ۶۰+ درجه سانتیگراد بدون کاهش ظرفیت | دمای کاری |
| ۶۰- تا ۷۰+ درجه سانتیگراد | دمای نگهداری |
| V1 مطابق UL 94 | مقاومت در برابر شعله |
| لرزش: ۶ Gn مطابق IEC 60068-2-6 ؛ شوک: ۱۵ Gn برای ۱۱ ms مطابق IEC 60068-2-7 | استحکام مکانیکی |
| ۲٫۲ kV در ۵۰ Hz مطابق IEC 60947-1 | استقامت دیالکتریک |
| EN/IEC 60947-4-1، EN/IEC 60947-5-1، UL 60947-4-1، UL 60947-5-1، CSA C22.2 No 60947-4-1، CSA C22.2 No 60947-5-1، GB/T 14048.4، GB/T 14048.5، EN 50495 | استانداردها |
| IEC، UL، CSA، CCC، EAC، ATEX INERIS، UKCA | گواهیها / تأییدیهها |
26,532,643 تومان

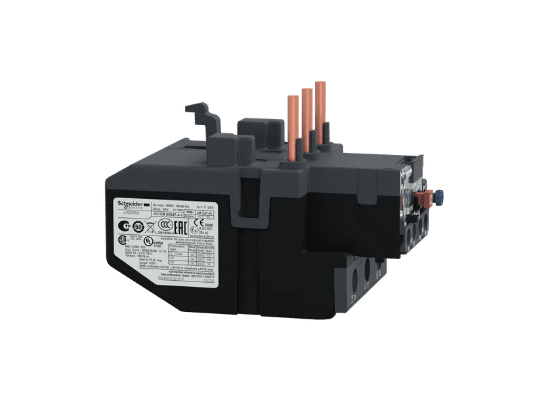

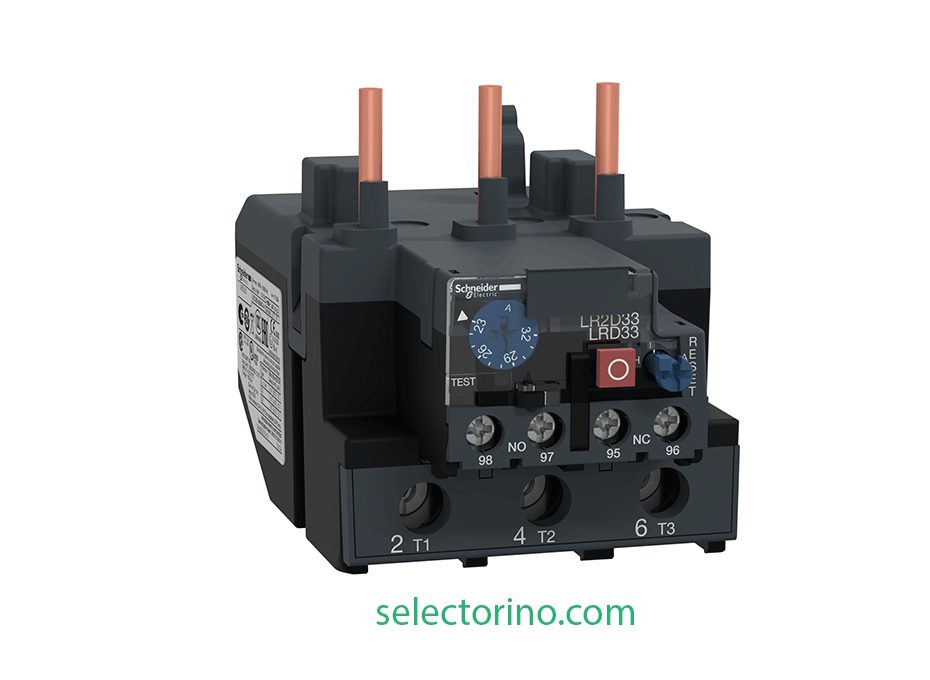

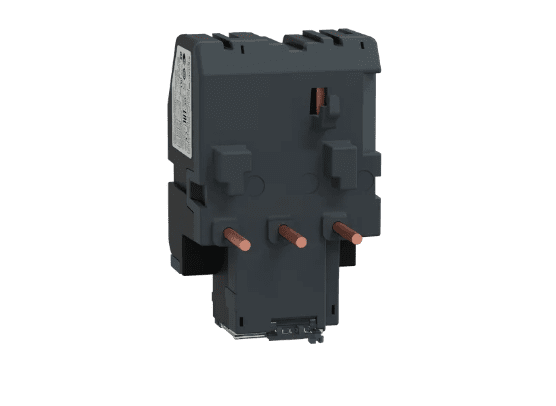

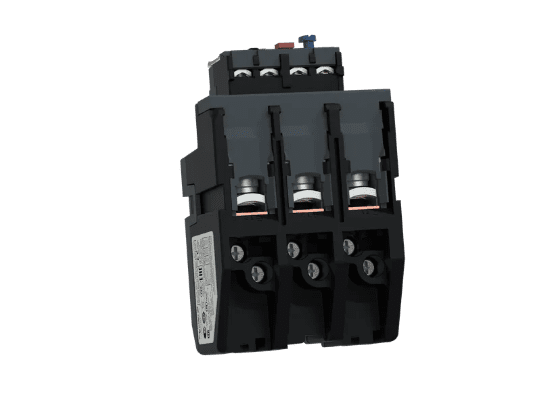

رله Schneider Electric LRD3353 از خانواده حرفهای TeSys Deca / TeSys LRD، یک رله اضافهبار حرارتی دیفرانسیلی با بدنه بزرگ (Large Frame) است. این تجهیز بهطور اختصاصی برای کوپلشدن با کنتاکتورهای قدرتمند LC1D80 و LC1D95 طراحی شده است. با بازه تنظیم 23…32 آمپر و استاندارد Class 10A، این رله حفاظت دقیق و صنعتی را برای موتورهای با توان متوسط و بالا فراهم میکند.
| مشخصه فنی | مقدار / جزئیات |
|---|---|
| کد محصول (Commercial Reference) | LRD3353 |
| بازه تنظیم جریان حرارتی (Ir) | 23…32 آمپر |
| سری محصول | TeSys Deca / TeSys LRD |
| نوع رله | دیفرانسیلی (Differential) – حساس به قطع فاز |
| کنتاکتورهای سازگار | LC1D80 و LC1D95 |
| کلاس تریپ (Overload Class) | Class 10A مطابق IEC 60947-4-1 |
| ولتاژ عایق نامی (Ui) | 1000V (مدار قدرت IEC) / 600V (UL/CSA) |
| ولتاژ ضربه نامی (Uimp) | 6 کیلوولت (6kV) |
| فرکانس شبکه | 0 تا 400 هرتز (مناسب برای AC و DC) |
| ترکیب کنتاکتهای کمکی | 1NO + 1NC |
| حساسیت به قطع فاز | تریپ در 130٪ Ir روی دو فاز (وقتی فاز سوم قطع باشد) |
| گشتاور سفتکردن (مدار قدرت) | 9 نیوتنمتر (9 N.m) – ترمینال پیچی بزرگ |
| گشتاور سفتکردن (مدار فرمان) | 1.7 نیوتنمتر (1.7 N.m) |
| ظرفیت ترمینال قدرت | کابل 4 تا 35 میلیمتر مربع (انعطافپذیر/مفتولی) |
| وزن خالص | 0.51 کیلوگرم (فریم سنگین صنعتی) |
| ابعاد (H×W×D) | 81 × 70 × 115 میلیمتر |
| درجه حفاظت و ایمنی | IP20 / مقاومت شعله V1 (UL 94) |
| استانداردها و تاییدیه ها | IEC, UL, CSA, CCC, EAC, ATEX INERIS, UKCA |
بهعنوان یک متخصص، باید توجه داشته باشید که LRD3353 با رلههای سری کوچک (مثل LRD32) تفاوتهای ساختاری اساسی دارد. در اینجا به بررسی دقیقتر ویژگیهای این غول کوچک میپردازیم:
این رله برای جریانهای بسیار بالاتر از محدوده 32 آمپر طراحی شده است (شاسی آن همان شاسی رلههای تا 80 آمپر است)، اما در این مدل خاص، المانهای حرارتی برای بازه 23 تا 32 آمپر کالیبره شدهاند. این یعنی شما استحکام مکانیکی و پایداری حرارتی یک رله بزرگ را برای جریانی در حد 32 آمپر در اختیار دارید.
یکی از جزئیات فنی که نباید نادیده گرفت، گشتاور 9 نیوتنمتری ترمینالهای قدرت است. این عدد نشاندهنده قدرت ترمینالها برای پذیرش کابلهای تا 35 میلیمتر مربع است. فشار اتصال بالا باعث کاهش مقاومت تماس و جلوگیری از گرمشدن ترمینال در بارهای مداوم میشود.
در حالی که اکثر رلههای کوچک دارای Ui معادل 690 ولت هستند، LRD3353 تا 1000 ولت عایقبندی شده است. این ویژگی آن را برای کاربردهای خاص صنعتی و محیطهایی با نویز پالس بالا بسیار ایمن میکند.
این رله از نوع دیفرانسیلی است؛ یعنی مکانیزم داخلی آن بهگونهای طراحی شده که اگر تعادل جریان بین سه فاز به هم بخورد (مثلاً به دلیل قطع یک فاز)، رله سریعتر از حالت اضافهبار عادی عمل میکند تا از سوختن موتور جلوگیری شود.
انتخاب تجهیزات فشار ضعیف اشنایدر به دلیل وجود مدلهای فیک و تقلبی در بازار، نیازمند دقت بالایی است. سلکتورینو مرجع تخصصی و واردکننده مستقیم محصولات اشنایدر الکتریک است. با خرید از سلکتورینو، شما نه تنها از اصالت کالا مطمئن میشوید، بلکه به مدارک فنی و کاتالوگهای بهروز دسترسی خواهید داشت.
مزایای خرید از سلکتورینو:
رله LRD3353 یک انتخاب استراتژیک برای حفاظت از موتورهایی است که جریان نامی آنها بین 23 تا 32 آمپر است اما به دلیل شرایط خاص طراحی تابلو، از کنتاکتورهای فریم بزرگ LC1D80 یا LC1D95 استفاده میکنند. پایداری مکانیکی بالا، تحمل ولتاژ 1000 ولت و دقت در حفاظت دیفرانسیلی، این مدل را به یکی از قابلاعتمادترین اعضای خانواده TeSys تبدیل کرده است.
