بی متال 0/25 – 0/4 LRD03 اشنایدر Schneider

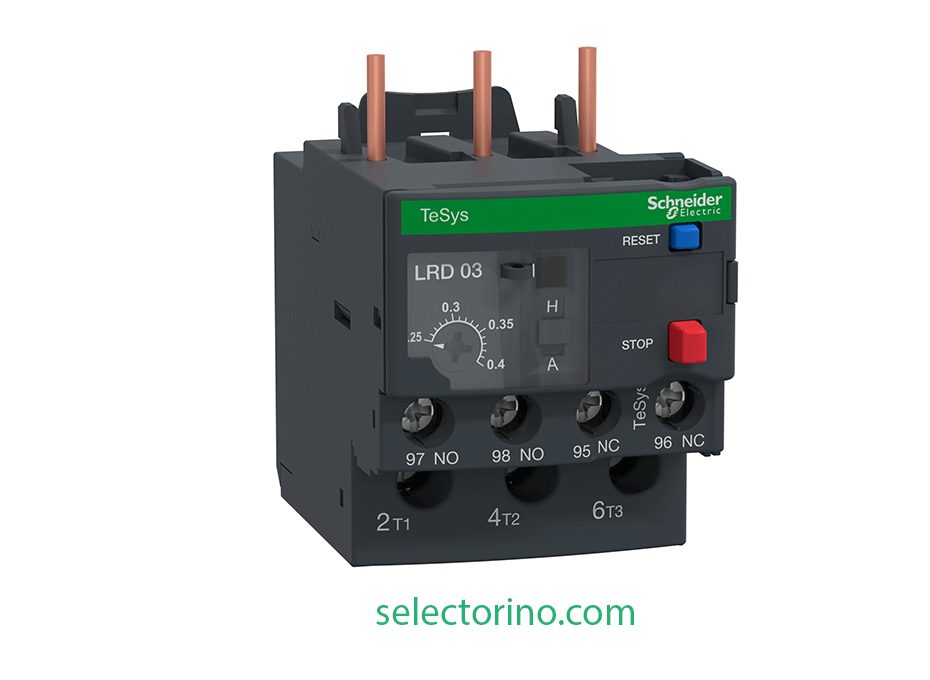

رله اضافه‌بار حرارتی اشنایدر LRD03 (TeSys LRD) | بازه تنظیم 0.25 تا 0.4 آمپر، کلاس 10A

رله اضافه‌بار حرارتی Schneider LRD03 از سری محبوب TeSys Deca / TeSys LRD یک انتخاب استاندارد و صنعتی برای حفاظت موتور در برابر اضافه‌بار و قطع فاز است. این مدل به‌عنوان یک رله حرارتی دیفرانسیلی طراحی شده و با واکنش دقیق در برابر افزایش جریان و شرایط نامتعادل، از داغ‌شدن بیش از حد موتور، سوختن سیم‌پیچ و توقف‌های پرهزینه جلوگیری می‌کند.

نقطه قوت اصلی LRD03، بازه تنظیم جریان 0.25 تا 0.4 آمپر در کنار کلاس تریپ 10A است؛ بنابراین برای مدارها و موتورهایی که جریان نامی‌شان در همین محدوده قرار دارد، یک گزینه کاملاً درست و «فیت» محسوب می‌شود.

---

مشخصات فنی رله حرارتی اشنایدر LRD03

مشخصات عمومی

• کد محصول: LRD03
• سری / نام محصول: TeSys Deca / TeSys LRD
• نوع محصول: رله اضافه‌بار حرارتی دیفرانسیلی
• کاربرد: حفاظت موتور
• ابعاد (ارتفاع × عرض × عمق): 66 × 45 × 70 میلی‌متر
• وزن خالص: 0.124 کیلوگرم

سازگاری با کنتاکتورهای TeSys Deca

رله LRD03 با کنتاکتورهای زیر سازگار است:

• LC1D09
• LC1D12
• LC1D18
• LC1D25
• LC1D32
• LC1D38

---

رنج جریان و کلاس حفاظتی (مهم‌ترین معیار انتخاب)

بازه تنظیم جریان

• 0.25 تا 0.4 آمپر

کلاس حفاظتی

• Class 10A

این ترکیب باعث می‌شود رله در کاربردهای عمومی صنعتی، حفاظت قابل اتکا و هماهنگی مناسبی با راه‌اندازی‌های رایج موتور ارائه دهد.

---

مشخصات الکتریکی و پارامترهای حفاظتی

نوع شبکه / فرکانس

• AC / DC
• 0 تا 400 هرتز

ولتاژهای نامی

• Ui: تا 690V
• Ue: 690V AC
• Uimp: 6kV

آستانه تریپ و عملکرد قطع فاز

• آستانه تریپ: $1.14\pm 0.06\times Ir$
• حساسیت قطع فاز: تریپ در 130٪ Ir در حالت دو فاز

این مشخصه برای حفاظت موتور در شرایط از دست رفتن یکی از فازها حیاتی است، چون موتور در حالت دو فاز معمولاً با جریان‌های نامتعارف و داغی شدید مواجه می‌شود.

---

کنتاکت کمکی، جریان‌ها و حفاظت مدار فرمان

کنتاکت کمکی

• 1NO + 1NC

برای اعلان خطا، اینترلاک ایمنی، ارسال فرمان به PLC یا مدار فرمان.

جریان‌ها

• Ith: 5A
• AC-15: 3A در 120V
• DC-13: 0.22A در 125V

فیوز پیشنهادی مدار سیگنالینگ

• 4A gG / 4A BS

---

کنترل، نصب و اتصالات (کاربردی برای تابلو)

کنترل دستی

• Stop: دکمه قرمز
• Reset: دکمه آبی

روش نصب

• نصب روی صفحه
• نصب روی ریل
• نصب زیر کنتاکتور

نوع اتصالات

• ترمینال پیچی برای مدار قدرت و کنترل
• مناسب سیم افشان و مفتولی

گشتاور سفت‌کردن

• 1.7 N·m برای مدار کنترل و قدرت

---

مزایای رله اضافه‌بار LRD03 برای حفاظت موتور

انتخاب دقیق برای جریان 0.25 تا 0.4A

اگر جریان نامی موتور شما در این محدوده است، LRD03 کمک می‌کند تنظیمات حفاظت دقیق باشد و از انتخاب رله با رنج نامناسب (که می‌تواند باعث تریپ بی‌مورد یا حفاظت ناکافی شود) جلوگیری شود.

سازگاری کامل با LC1D

هماهنگی با کنتاکتورهای TeSys Deca LC1D باعث نصب استاندارد، نظم بهتر تابلو و یکپارچگی تجهیزات اشنایدر در پروژه می‌شود.

عملکرد پایدار در محدوده دمایی صنعتی

جبران‌سازی دما از 20- تا 60+ درجه سانتی‌گراد به عملکرد دقیق‌تر در محیط‌های مختلف کمک می‌کند و احتمال خطای ناشی از تغییرات دما را کاهش می‌دهد.

---

خرید رله حرارتی اشنایدر LRD03 از سلکتورینو (واردکننده مستقیم اشنایدر)

برای خرید رله اضافه‌بار حرارتی Schneider LRD03 با اطمینان از اصالت کالا و تامین مناسب برای پروژه‌های صنعتی، بهترین مسیر تهیه از سلکتورینو است؛ مرجع تخصصی و واردکننده مستقیم تجهیزات اشنایدر الکتریک.

اگر به دنبال یک رله حرارتی دقیق برای حفاظت موتور در بازه 0.25 تا 0.4 آمپر هستید، همین حالا از سلکتورینو سفارش دهید تا هم از کیفیت اصلی اشنایدر مطمئن باشید و هم خریدتان فنی و بدون ریسک انجام شود.

---

نکته انتخاب سریع (برای جلوگیری از اشتباه در رنج)

LRD03 مناسب شماست اگر:

• جریان نامی موتور (Ir) شما بین 0.25 تا 0.4A است (ترجیحاً تنظیم روی جریان پلاک موتور).
• از کنتاکتورهای سری LC1D استفاده می‌کنید.

اگر جریان پلاک موتور یا توان و ولتاژ موتور را بفرمایید، دقیق می‌گویم تنظیم رله را روی چه عددی بگذارید و آیا LRD03 بهترین گزینه است یا مدل‌های نزدیک‌تر (مثل LRD02 یا LRD04) انتخاب دقیق‌تری هستند.
