| ویژگی | مشخصات |
|---|---|
| ابعاد (ارتفاع × عرض × عمق) | 91 × 45 × 99 میلیمتر |
| وزن | 0.425 کیلوگرم |
| مدل | LC1D258E7 |
| سری محصول | TeSys Deca (TeSys D) |
| نوع تجهیز | کنتاکتور چهار پل |
| ترکیب کنتاکت قدرت | 2NO + 2NC |
| کنتاکت کمکی | 1NO + 1NC (Mirror Contact) |
| کاربرد اصلی | کنترل بار مقاومتی (Heating / Resistive Load) |
| کلاس کاری | AC‑1 / AC‑3 / AC‑3e / AC‑4 |
| ولتاژ کاری مدار قدرت (Ue) | تا 690V AC — فرکانس 25 تا 400Hz |
| جریان نامی AC‑1 | 40A در ≤440V |
| ولتاژ کویل | 48V AC — 50/60Hz |
| نوع مدار کنترل | AC Standard Coil |
| ماژول Suppressor | ندارد (External optional) |
| جریان حرارتی Ith | 40A مدار قدرت / 10A مدار سیگنال |
| ظرفیت وصل | 450A در 440V (IEC 60947) |
| ظرفیت قطع | 450A در 440V |
| Icw (تحمل جریان کوتاهمدت) | 380A برای 1s 240A برای 10s 120A برای 1min 50A برای 10min |
| فیوز پیشنهادی | 63A gG (Coordination Type 1) 40A gG (Coordination Type 2) 10A gG برای مدار سیگنال |
| امپدانس متوسط | 2 mΩ |
| توان اتلاف هر پل | 3.2W در AC‑1 |
| ولتاژ عایقی (Ui) | 690V IEC / 600V UL‑CSA |
| ولتاژ ضربهای (Uimp) | 6kV |
| دوام مکانیکی | 15,000,000 سیکل |
| دوام الکتریکی | 1.4M سیکل در AC‑1 |
| حداکثر تعداد قطع و وصل | 3600 سیکل در ساعت |
| زمان عملکرد | 12–22 ms وصل 4–19 ms قطع |
| درجه حفاظت | IP20 (جلوی تجهیز) |
| دمای کاری | -40 تا +60°C (تا +70°C با کاهش ظرفیت) |
| ارتفاع نصب | تا 3000 متر |
| روش نصب | ریل DIN یا نصب روی صفحه |
| استانداردها | IEC 60947‑4‑1 IEC 60947‑5‑1 UL 60947‑4‑1 CSA C22.2 No.14 |
دیتاشیت LC1D258E7 اشنایدر Schneider
20,012,454 تومان
TeSys Deca Contactor – 4 Pole (2NO + 2NC) – 40A AC‑1 – 48V AC Coil

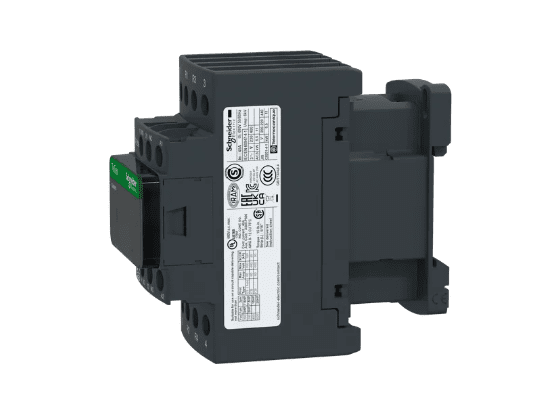

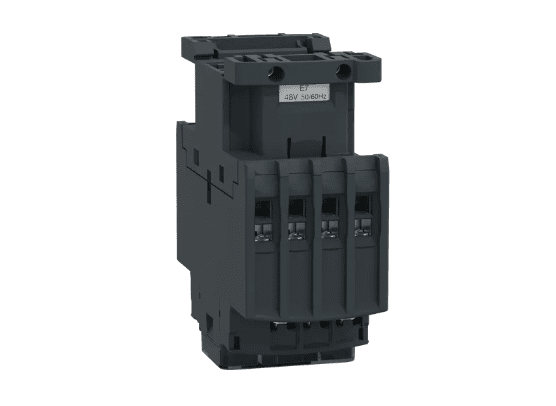

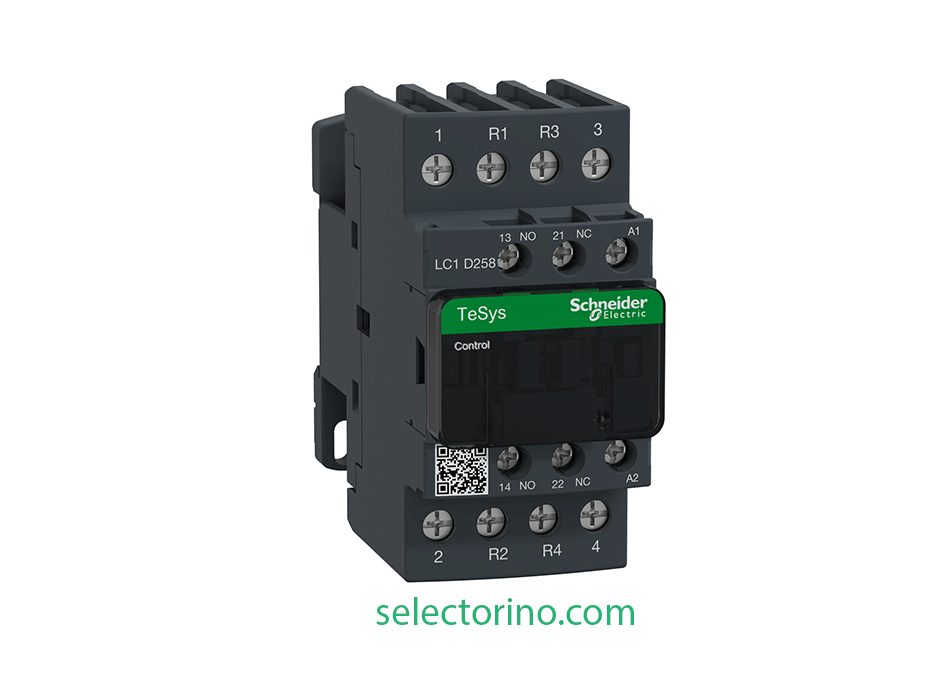

کنتاکتور LC1D258E7 از سری TeSys Deca (TeSys D) اشنایدر الکتریک است که به طور خاص برای بارهای مقاومتی (Resistive Loads) طراحی شده و دارای چهار پل قدرت با ترکیب 2NO + 2NC میباشد. برخلاف بیشتر کنتاکتورهای این سری که برای موتور سهفاز استفاده میشوند، این مدل معمولاً در سیستمهای گرمایشی صنعتی، بانکهای هیتر، کنترل بارهای مقاومتی، و توزیع توان تکفاز یا چندفاز کاربرد دارد.
این تجهیز در کلاس کاری AC‑1 با جریان نامی 40 آمپر در 440 ولت کار میکند و از کویل 48 ولت AC با فرکانس 50/60Hz استفاده میکند. تکنولوژی کویل از نوع AC استاندارد بدون Suppressor داخلی است، بنابراین در مدارهای کنترلی حساس میتوان از ماژولهای suppressor خارجی استفاده کرد.
از نظر ساختار مکانیکی، این مدل در فریم 45 میلیمتری سری TeSys D قرار میگیرد و با ابعاد 91×45×99 میلیمتر و وزن 0.425 کیلوگرم یکی از کنتاکتورهای چهارپل نسبتاً کامپکت این سری محسوب میشود. دستگاه همراه با کاور محافظ (Protective Cover) ارائه میشود و دارای دوام مکانیکی بسیار بالا تا 15 میلیون سیکل است.
از نظر استاندارد و ایمنی نیز مطابق IEC 60947، UL و CSA ساخته شده و در محیطهای صنعتی با دمای −40 تا +60°C قابل استفاده است.
کنتاکتور چهار پل 25 آمپر 24 ولت جریان متناوب مدل LC1D258E7 اشنایدر با طراحی مدرن، کیفیت بالا و ویژگیهای فنی پیشرفته، یکی از بهترین گزینهها برای مدیریت و کنترل بارهای الکتریکی در سیستمهای صنعتی و تجاری است. این محصول با دوام بالا و عملکرد مطمئن، نیازهای مختلف کاربران را به بهترین شکل برآورده میکند.
