| مشخصه | مقدار |
|---|---|
| کد محصول | LRD02 |
| ابعاد (ارتفاع × عرض × عمق) | 66 × 45 × 70 میلیمتر |
| وزن خالص | 0.124 کیلوگرم |
| سری / نام محصول | TeSys Deca / TeSys LRD |
| نوع محصول | رله اضافهبار حرارتی دیفرانسیلی |
| کاربرد | حفاظت موتور |
| سازگاری | LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38 |
| نوع شبکه / فرکانس | AC / DC ، 0 تا 400 هرتز |
| کلاس حفاظتی / بازه تنظیم جریان | Class 10A ، 0.16 تا 0.25 آمپر |
| ولتاژها | Ui: تا 690V ، Ue: 690V AC ، Uimp: 6kV |
| آستانه تریپ / حساسیت قطع فاز | 1.14 ± 0.06 × Ir ، تریپ در 130٪ Ir در حالت دو فاز |
| کنتاکت کمکی | 1NO + 1NC |
| جریانها | Ith: 5A ، AC-15: 3A در 120V ، DC-13: 0.22A در 125V |
| فیوز پیشنهادی | 4A gG / 4A BS برای مدار سیگنالینگ |
| نوع کنترل | دکمه قرمز Stop ، دکمه آبی Reset |
| جبرانسازی دما | 20- تا 60+ درجه سانتیگراد |
| روش نصب | روی صفحه، روی ریل، یا زیر کنتاکتور |
| اتصالات | ترمینال پیچی برای مدار کنترل و قدرت، مناسب سیم افشان و مفتولی |
| گشتاور سفتکردن | 1.7 N·m برای مدار کنترل و قدرت |
| درجه حفاظت | IP20 |
| دمای کاری | 20- تا 60+ درجه سانتیگراد بدون کاهش عملکرد |
| دمای نگهداری | 60- تا 70+ درجه سانتیگراد |
| مقاومت در برابر شعله | UL 94 V1 |
| استحکام مکانیکی | لرزش: 6 Gn ، شوک: 15 Gn به مدت 11 ms |
| استقامت دیالکتریک | 1.89 kV در 50 Hz |
| استانداردها | EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495 |
| گواهیها / تأییدیهها | IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS, UKCA |

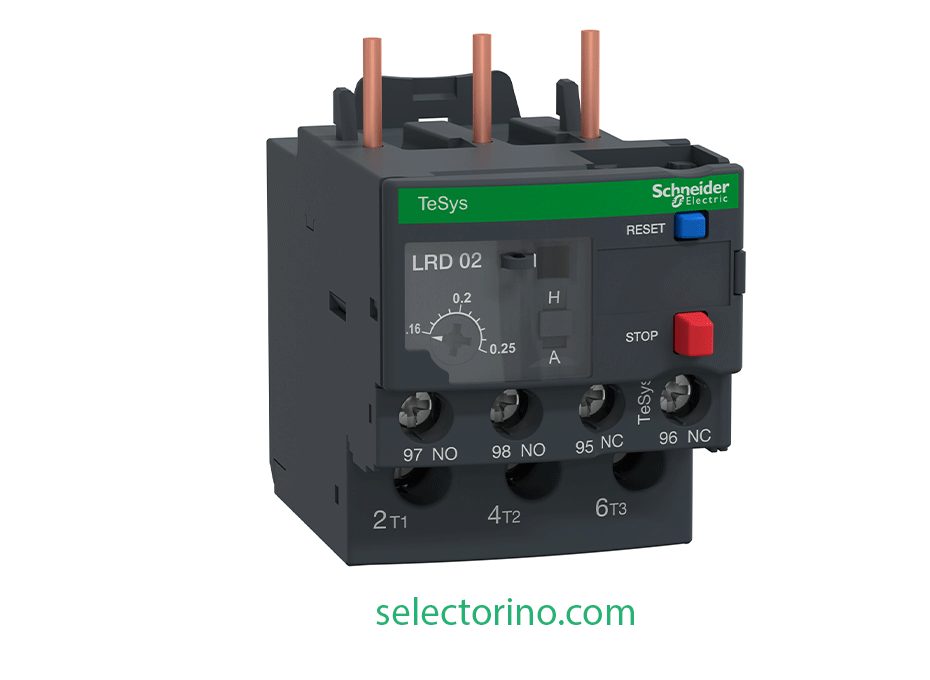

دیتاشیت بی متال 0/16 – 0/25 LRD02 اشنایدر Schneider
7,941,450 تومان
برای حفاظت استاندارد و قابلاتکا از موتورهای الکتریکی در جریانهای پایین، رله اضافهبار حرارتی Schneider LRD02 از سری TeSys Deca / TeSys LRD یکی از انتخابهای دقیق و صنعتی است. این رله بهصورت حرارتی دیفرانسیلی طراحی شده و وظیفه اصلی آن محافظت موتور در برابر اضافهبار و قطع فاز است؛ یعنی در شرایطی که موتور تحت بار بیش از حد قرار بگیرد یا یکی از فازها از مدار خارج شود، رله بهموقع عمل کرده و از آسیب به سیمپیچ و کاهش عمر موتور جلوگیری میکند.
مدل LRD02 با بازه تنظیم جریان 0.16 تا 0.25 آمپر و کلاس حفاظتی 10A، گزینهای ایدهآل برای پروژههای تابلو برق، اتوماسیون صنعتی و ماشینآلاتی است که نیاز به حفاظت دقیق در این محدوده جریان دارند.
این رله با کنتاکتورهای زیر سازگار است:
این یعنی رله برای حفاظت موتور با منحنی عملکرد استاندارد (مناسب کاربردهای عمومی صنعتی) طراحی شده و در اضافهبارهای مشخص، در زمان استاندارد تریپ میکند.
این مشخصه برای حفاظت موتور در شرایط عدم تعادل فاز / قطع یکی از فازها بسیار مهم است؛ چون موتور در این حالت معمولاً داغی شدید و آسیب سریعتری تجربه میکند.
(برای اعلان وضعیت، اینترلاک، فرمان به PLC یا مدار کنترل)
وجود این استانداردها و تاییدیهها یعنی LRD02 برای استفاده در صنایع مختلف (حتی محیطهای سختگیرانه و پروژههای صادراتی) یک انتخاب مطمئن و قابل استناد است.
اگر موتور یا تجهیز شما در این بازه جریان کار میکند، LRD02 پوشش حفاظتی دقیقی میدهد و از تنظیمات غیراصولی (کوچک/بزرگ انتخاب کردن رله) جلوگیری میکند.
سازگاری مستقیم با کنتاکتورهای LC1D باعث نصب تمیزتر، فضای کمتر در تابلو و عملکرد استانداردتر میشود.
جبرانسازی دما، IP20، مقاومت مکانیکی و تاییدیهها همگی نشان میدهند با یک تجهیز «تابلوییِ صنعتی واقعی» طرف هستید، نه یک رله سبککار.
برای اینکه رله حرارتی LRD02 اصلی اشنایدر را با اطمینان تهیه کنید، پیشنهاد حرفهای این است که خریدتان را از سلکتورینو انجام دهید؛ مرجع تخصصی و واردکننده مستقیم تجهیزات اشنایدر الکتریک.
با خرید از سلکتورینو، خیالتان از بابت اصالت کالا، تامین مطمئن برای پروژه، مشاوره انتخاب رنج صحیح و همچنین قیمت رقابتی راحتتر است.
اگر به دنبال یک رله حرارتی دقیق برای حفاظت موتور در بازه 0.16 تا 0.25A هستید، همین حالا LRD02 را از سلکتورینو تهیه کنید تا هم از اصالت اشنایدر مطمئن باشید و هم انتخابتان از نظر فنی دقیق و استاندارد باشد.
اگر جریان نامی موتور (Ir) یا توان/ولتاژ موتور را بفرمایید، دقیقتر میگویم LRD02 بهترین انتخاب است یا باید سراغ رنجهای بالاتر/پایینتر TeSys LRD بروید.
