| مقدار | مشخصه |
|---|---|
| LR9D5367 | کد محصول |
| ۱۲۵ × ۱۱۵ × ۱۱۸ میلیمتر | ابعاد (عمق × عرض × ارتفاع) |
| ۰٫۸۸۵ کیلوگرم | وزن خالص |
| ۶۰…۱۰۰ آمپر | محدوده تنظیم جریان (Thermal protection adjustment range) |
| TeSys / TeSys Deca / TeSys LRD | سری / نام محصول |
| رله اضافهبار حرارتی الکترونیکی | نوع محصول |
| حفاظت موتور | کاربرد |
| LC1D115، LC1D150، NSX circuit breaker | سازگاری |
| AC ، ۵۰-۶۰ هرتز | نوع شبکه / فرکانس |
| Class 10 مطابق IEC 60947-4-1 | کلاس اضافهبار |
| هشدار (Alarm) | عملکرد سیگنالینگ |
| ۲۴ ولت DC | ولتاژ تغذیه نامی (Us) |
| ۱۷ تا ۳۲ ولت | محدوده ولتاژ تغذیه |
| زیر کنتاکتور، روی ریل | روش نصب |
| ۱٫۰۵ ± ۰٫۰۶ × In برای هشدار؛ ۱٫۱۲ ± ۰٫۰۶ × In برای قطع برق | آستانه تریپ |
| ۱NO + ۱NC | کنتاکت کمکی |
| Ith: ۵A (مدار سیگنالینگ) | جریان حرارتی نامی (Ith) |
| Ue: ۶۹۰ ولت AC (۰ تا ۴۰۰ هرتز) | ولتاژ عملیاتی نامی (Ue) |
| ۴A gG یا ۴A BS | فیوز پیشنهادی برای مدار سیگنالینگ |
| Uimp: ۶ کیلو ولت | ولتاژ ضربه نامی |
| قطع در ۴ ثانیه ± ۲۰٪ | حساسیت قطع فاز |
| دکمه قرمز Stop، دکمه آبی Reset | نوع کنترل |
| -۲۰ تا ۶۰ درجه سانتیگراد | جبرانسازی دما |
| ۰ تا ۱۵۰ میلیآمپر | ظرفیت سوئیچینگ (mA) |
| کمتر از ۲٫۵ ولت در حالت بسته | حداکثر افت ولتاژ |
| مدار قدرت: میله (Bars)؛ مدار کنترل: ترمینال پیچی (۰٫۵ تا ۱٫۵ میلیمتر مربع)؛ مدار هشدار: ترمینال پیچی (۰٫۵ تا ۱٫۵ میلیمتر مربع) | اتصالات |
| مدار هشدار: ۰٫۴۵ نیوتنمتر؛ مدار قدرت: ۱۸ نیوتنمتر (M8)؛ مدار کنترل: ۱٫۲ نیوتنمتر | گشتاور سفتکردن |
| IACS E10 | مقاومت اقلیمی |
| IP20 مطابق IEC 60529 | درجه حفاظت |
| -۲۰ تا ۶۰ درجه سانتیگراد (بدون کاهش ظرفیت) | دمای محیط برای بهرهبرداری |
| -۶۰ تا ۷۰ درجه سانتیگراد | دمای محیط برای نگهداری |
| تا ۲۰۰۰ متر (بدون کاهش ظرفیت) | ارتفاع بهرهبرداری |
| لرزش: ۲ Gn (۵ تا ۳۰۰ هرتز)؛ شوک: ۱۳ Gn برای ۱۱ میلیثانیه | استحکام مکانیکی |
| ۱٫۸۹ کیلو ولت (۵۰ هرتز) | استقامت دیالکتریک |
| EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5 | استانداردها |
| UL، CSA، CCC، UKCA | گواهیها / تأییدیهها |
70,520,076 تومان

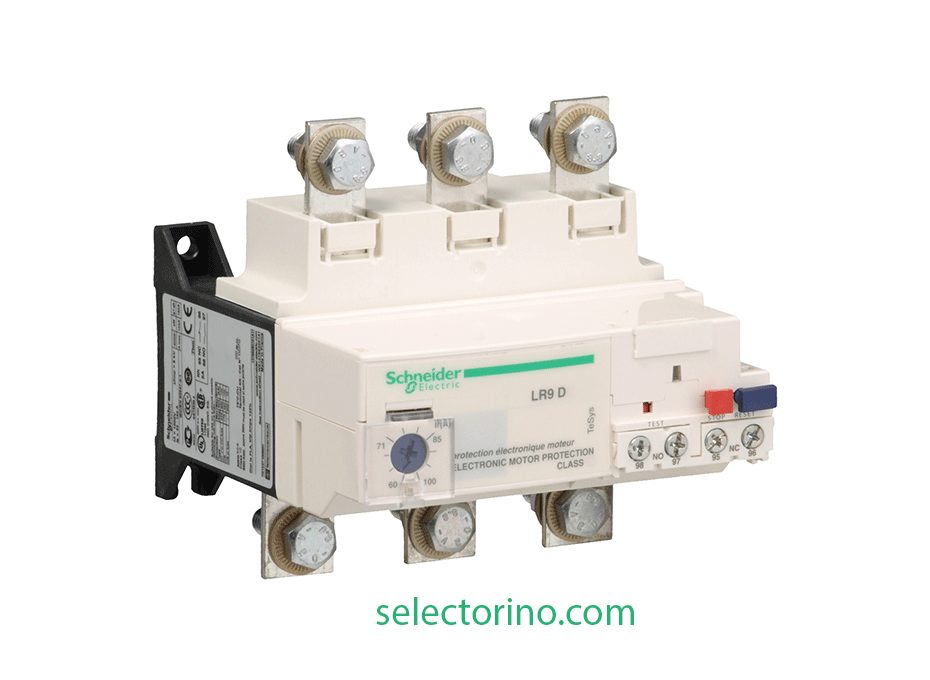

رله Schneider Electric LR9D5367 از سری TeSys Deca یک رله اضافهبار الکترونیکی (Electronic Thermal Overload Relay) برای حفاظت پیشرفته موتورهای سهفاز است. برخلاف رلههای سری LRD که حرارتی (Bimetal) هستند، این مدل از الگوریتم اندازهگیری الکترونیکی جریان استفاده میکند و دقت بالاتر، امکانات مانیتورینگ بهتر و عملکرد سریعتری در شرایط غیرعادی دارد.
این رله برای کنتاکتورهای LC1D115 و LC1D150 طراحی شده و همچنین قابلیت استفاده در کنار کلیدهای اتوماتیک سری NSX را دارد. بازه تنظیم 60 تا 100 آمپر آن را مناسب موتورهای صنعتی توان بالا در تابلوهای Motor Control Center (MCC) میکند.
| مشخصه | مقدار |
|---|---|
| کد محصول | LR9D5367 |
| سری | TeSys Deca |
| نوع تجهیز | رله اضافهبار الکترونیکی |
| کاربرد | حفاظت موتور |
| بازه تنظیم جریان | 60…100 آمپر |
| کلاس حفاظتی | Class 10 مطابق IEC 60947‑4‑1 |
| کنتاکتورهای سازگار | LC1D115 ، LC1D150 |
| تجهیزات سازگار دیگر | کلید اتوماتیک NSX |
| نوع شبکه | AC |
| فرکانس شبکه | 50 – 60 Hz |
| ولتاژ تغذیه کنترلی | 24V DC |
| محدوده ولتاژ تغذیه | 17…32V DC |
| ولتاژ عایقی (Ui) | 1000V IEC / 600V UL, CSA |
| ولتاژ کاری (Ue) | 690V AC |
| ولتاژ ضربه (Uimp) | 6 kV |
| ویژگی | مقدار |
|---|---|
| آستانه آلارم | 1.05±0.06×In1.05 \pm 0.06 \times In |
| آستانه قطع | 1.12±0.06×In1.12 \pm 0.06 \times In |
| حساسیت قطع فاز | تریپ در 4 ثانیه ±20% |
| کنتاکت کمکی | 1NO + 1NC |
| جریان حرارتی Ith | 5A |
| فیوز مدار سیگنال | 4A gG یا 4A BS |
| افت ولتاژ در حالت بسته | کمتر از 2.5V |
| ظرفیت سوئیچینگ | 0 تا 150 mA |
| پارامتر | مقدار |
|---|---|
| ابعاد (H×W×D) | 118 × 115 × 125 میلیمتر |
| وزن | 0.885 کیلوگرم |
| روش نصب | زیر کنتاکتور یا روی ریل |
| اتصال مدار قدرت | باسبار M8 |
| ترمینال مدار کنترل | 0.5…1.5 mm² |
| گشتاور قدرت | 18 N·m |
| گشتاور کنترل | 1.2 N·m |
| گشتاور مدار آلارم | 0.45 N·m |
| درجه حفاظت | IP20 |
| ویژگی | مقدار |
|---|---|
| دمای کاری | -20 تا +60°C بدون derating |
| دمای نگهداری | -60 تا +70°C |
| ارتفاع مجاز | تا 2000 متر |
| مقاومت اقلیمی | IACS E10 |
| لرزش | 2 Gn (5…300 Hz) |
| شوک مکانیکی | 13 Gn برای 11 ms |
| استقامت دیالکتریک | 1.89 kV در 50 Hz |
استانداردها
گواهیها
در رلههای LRD از بیمتال حرارتی استفاده میشود، اما LR9D5367 از سنجش الکترونیکی جریان استفاده میکند که مزایای زیر را دارد:
این رله ابتدا در حدود:
1.05×In 1.05 \times In
سیگنال Alarm میدهد و سپس در حدود:
1.12×In 1.12 \times In
مدار موتور را قطع میکند.
این ویژگی در سیستمهای صنعتی برای نگهداری پیشگیرانه (Predictive Maintenance) بسیار ارزشمند است.
رنج 60 تا 100 آمپر معمولاً برای موتورهای حدود 30 تا 55 کیلووات در شبکه 400 ولت استفاده میشود، بسته به راندمان و ضریب توان موتور.
این رله برای کنتاکتورهای LC1D115 و LC1D150 طراحی شده که در سطح بالاتری نسبت به فریم D80/D95 قرار دارند.
رله LR9D5367 یک رله اضافهبار الکترونیکی پیشرفته در سری TeSys Deca است که برای موتورهای 60 تا 100 آمپر طراحی شده و با کنتاکتورهای LC1D115 و LC1D150 کاملاً سازگار است.
وجود قابلیت Alarm قبل از قطع، دقت بالای اندازهگیری، حفاظت سریع در قطع فاز و تغذیه 24V DC این مدل را به گزینهای حرفهای برای تابلوهای صنعتی پیشرفته و سیستمهای MCC تبدیل کرده است.
