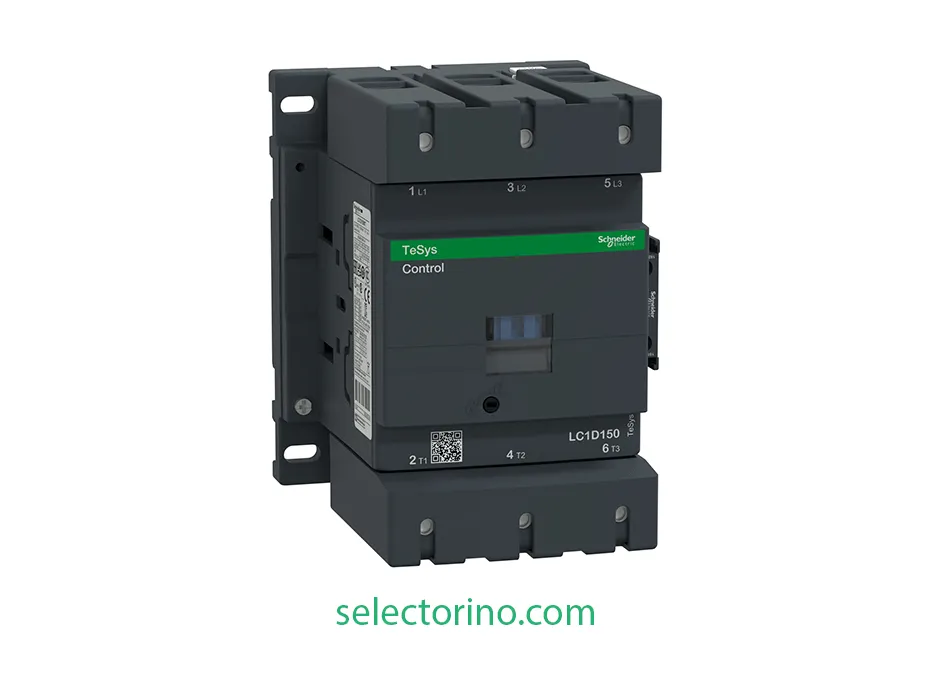

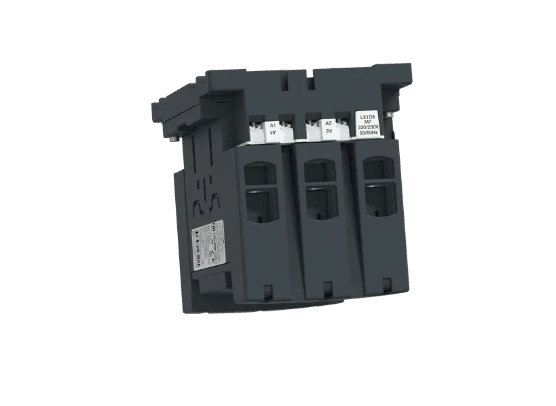

کنتاکتور 150 آمپر 220 ولت جریان متناوب اشنایدر Schneider LC1D150M7

LC1D150M7- Contactor -Schneider Electric

مشخصات فنی کنتاکتور LC1D150M7

ویژگی مشخصات
نام محصول کنتاکتور 150 آمپر اشنایدر الکتریک
کد فنی (Model) LC1D150M7
جریان نامی 150 آمپر (AC-3)
ولتاژ بوبین 220 ولت AC (فرکانس 50/60 هرتز)
تعداد پل سه پل (3NO)
کد بوبین یدکی LX1D8M7
ابعاد (ارتفاع×عرض×عمق) 158 × 120 × 136 میلی‌متر
وزن خالص 2.50 کیلوگرم

دیتاشیت LC1D150M7

قیمت نهایی

58,690,000 تومان

ضمانت بازگشت
پشتیبانی تخصصی
ارسال سریع
تضمین کیفیت

کنتاکتور 150 آمپر 220 ولت جریان متناوب اشنایدر Schneider LC1D150M7

LC1D150M7- Contactor -Schneider Electric

کنتاکتور ۱۵۰ آمپر اشنایدر الکتریک سری TeSys Deca مدل LC1D150M7 (۷۵ کیلووات – بوبین ۲۲۰ ولت)

۱. نقد و بررسی مهندسی و تحلیل فنی کلید قدرت

کنتاکتور اشنایدر الکتریک مدل LC1D150M7 قدرتمندترین سایز فریم بدنه سری TeSys Deca (قبل از ورود به رده غول‌پیکر TeSys Giga) است. این کنتاکتور صنعتی سه‌پل (3P – 3NO) به منظور کنترل و سوئیچینگ الکتروموتورهای سنگین قفس سنجابی در رده‌های استاندارد AC-3 و AC-3e با جریان کاری ۱۵۰ آمپر (تا ولتاژ ۴۴۰ ولت متناوب) و کنترل بارهای کاملاً مقاومتی در رده AC-1 با جریان دائمی ۲۰۰ آمپر طراحی و تولید شده است. توان نامی کنترل موتور این کلید در شبکه متداول سه‌فاز ۴۰۰ ولت دقیقاً برابر با ۷۵ کیلووات (معادل ۱۰۰ اسب بخار) می‌باشد.

یکی از مشخصه‌های تکنولوژیک کلیدی در این مدل، مجهز بودن مدار بوبین به دیود سرکوب‌کننده دوطرفه داخلی (Built-in bidirectional peak limiting diode suppressor) است. این ماژول حفاظتی داخلی از جهش‌های ولتاژی (Surge Peaks) هنگام قطع و وصل سلف بوبین جلوگیری نموده و از کارت‌های خروجی رله‌ای و ترانزیستوری PLC و مدارات اتوماسیون بدون نیاز به فیلتر RC خارجی محافظت به عمل می‌آورد. همچنین محفظه خاموش‌کننده جرقه تقویت‌شده، سوئیچینگ بی‌نقص موتورهای نسل جدید بازدهی بالای IE3 و IE4 را بدون فرسایش زودهنگام پلاتین تضمین می‌کند.

۲. جدول مشخصات فنی دقیق (Schneider Electric Datasheet 2024)

مشخصه مهندسی مقادیر و داده‌های آزمون آزمایشگاهی
سازنده و سری تجاری Schneider Electric / سری ارتقایافته TeSys Deca
کد رفرنس تجاری (Order Code) LC1D150M7
جریان نامی عملکردی (Ie) • 150 آمپر در رده‌های AC-3 و AC-3e (دمای کمتر از ۶۰ درجه، Ue ≤ 440V)
• 200 آمپر در رده AC-1 (بارهای اهمی تا دمای ۶۰ درجه سانتی‌گراد)
جریان حرارتی هوای آزاد (Ith) 200A در 60°C (مدار قدرت)
توان نامی الکتروموتور به کیلووات (kW) • 40 kW در ولتاژ 220…230V AC (رده AC-3/AC-3e)
• 75 kW در ولتاژ 380…400V AC (رده AC-3/AC-3e) — مرجع استاندارد تابلوهای صنعتی
• 80 kW در ولتاژ 415…440V AC
• 90 kW در ولتاژ 500V AC
• 100 kW در ولتاژ 660…690V AC
• 75 kW در ولتاژ 1000V AC
• 22 kW در ولتاژ 400V AC (رده بار سنگین لحظه‌ای و قطع و وصل سریع AC-4)
توان بر حسب اسب بخار (HP) طبق UL/CSA 40hp (200/208V) | 50hp (230/240V) | 100hp (460/480V) | 125hp (575/600V)
مشخصات بوبین تحریک (Uc) 220V AC با فرکانس کاری دوگانه 50/60Hz (کد تعویضی فابریک: LX1D8M7)
توان و تلفات مغناطیسی بوبین • توان هجومی وصل (Inrush): 280 الی 350 ولت‌آمپر (Φcos = 0.9 در 20°C)
• توان نگهداری پیوسته (Hold-in): 2 الی 18 ولت‌آمپر (Φcos = 0.9 در 20°C)
• اتلاف حرارتی خالص هسته: 3 تا 4.5 وات در 50/60Hz
ظرفیت وصل و قطع لحظه‌ای (IEC 60947) • جریان نامی وصل (Making Capacity): 1660 آمپر در 440V (قدرت) / 140A متناوب (فرمان)
• جریان نامی قطع (Breaking Capacity): 1400 آمپر در 440V
تحمل اتصال کوتاه کوتاه‌مدت (Icw) 1400A برای 1 ثانیه | 1200A برای 10 ثانیه | 580A برای 1 دقیقه | 250A برای 10 دقیقه
فیوز حفاظتی پیشنهادی بالادست (gG) 315A gG در ولتاژ ≤ 690V (هماهنگی تیپ 1) | 250A gG (هماهنگی کامل تیپ 2)
ولتاژ نامی عایقی (Ui) و مقاومت ضربه (Uimp) Ui = 1000V مطابق IEC 60947-4-1 (و 600V در استاندارد CSA/UL) | ولتاژ ضربه ایمپالس: 8kV
کیت پلاتین یدک فابریک (Spare Contact Kit) LA5D150803 (شامل ۳ ست کامل تیغه ثابت و متحرک نقره-نیکل)
طول عمر مکانیکی و دوام الکتریکی • طول عمر مکانیکی: ۸ میلیون سیکل (B10d ایمنی: ۱۰ میلیون سیکل)
• دوام الکتریکی (AC-3 / AC-3e): ۸۵۰,۰۰۰ سیکل در بار کامل 150A
• دوام الکتریکی (AC-1): ۱,۰۰۰,۰۰۰ سیکل در جریان 200A
کنتاکت‌های کمکی داخلی 1NO + 1NC (دارای گواهی Mechanically Linked و Mirror Contact طبق IEC)
زمان‌های پاسخ و نرخ کلیدزنی زمان بسته شدن: 20 تا 35 میلی‌ثانیه | زمان باز شدن: 40 تا 75 میلی‌ثانیه | حداکثر 1200 سیکل در ساعت
ابعاد مکانیکی و وزن دستگاه ارتفاع: 158mm | عرض: 120mm | عمق: 136mm | وزن خالص: 2.50 کیلوگرم
درجه حفاظت و استانداردها IP20 از پنل روبرو (IEC 60529) | IEC 60947-4-1, UL 60947-4-1, CSA C22.2, استانداردهای دریایی Marine, CE, EAC, UKCA

۳. راهنمای اتصال کابل و گشتاور بستن پیچ‌ها (Torque Specifications)

با توجه به توان بالای نامی (۷۵ کیلووات) و جریان‌های لحظه‌ای چند برابری هنگام راه‌اندازی، رعایت دقیق گشتاور بستن ترمینال‌ها جهت ممانعت از جرقه، اکسیداسیون و شکست حرارتی الزامی است:

ترمینال‌های بلوک قدرت (L1-L2-L3 / T1-T2-T3):

  • اتصال یک رشته کابل: سیم افشان با سرسیم یا بدون سرسیم و سیم مفتولی از ۱۰ تا ۱۲۰ میلی‌متر مربع.
  • اتصال دو رشته کابل به یک ترمینال: سیم افشان یا مفتول از ۱۰ تا ۵۰ میلی‌متر مربع.
  • گشتاور بستن کانکتور قدرت: دقیقاً 12 نیوتن‌متر (12 N.m) با آچار آلن ۴ میلی‌متری (Hexagonal head 4 mm).

ترمینال‌های بوبین تحریک و کنتاکت‌های کمکی:

  • سطح مقطع هادی مدار فرمان: ۱ تا ۲.۵ میلی‌متر مربع (تک رشته یا جفت رشته با سرسیم و بدون سرسیم).
  • گشتاور بستن پیچ مدار فرمان: دقیقاً 1.2 نیوتن‌متر (1.2 N.m) با پیچ‌گوشتی تخت ۶ میلی‌متر، چهارسو Philips No.2 یا Pozidriv No.2.

۴. کاربردهای تخصصی در پروژه‌های صنعتی

  • ایستگاه‌های اصلی پمپاژ آب و فاضلاب: کنترل الکتروپمپ‌های فشار قوی ۷۵ کیلووات به صورت مستقیم، یا تا ۱۳۲ کیلووات به روش ستاره-مثلث و راه‌انداز بای‌پاس سافت‌استارترها.
  • کمپرسورهای هوا و چیلرهای برودتی عظیم: سوئیچینگ بارهای سنگین با گشتاور استارت بالا بدون چسبیدن پلاتین.
  • خطوط سنگین صنایع فولاد، معادن و سیمان: راه‌اندازی درایوهای سنگین مکانیکی، کراشرها (Crusher)، بالمیل‌ها، الواتورها و نوار نقاله‌های صنعتی سنگین.
  • تابلوهای توزیع و بانک‌های خازنی سنگین: مدیریت بارهای مقاومتی ۲ dishes و بدون سلف رده AC-1 تا مرز ۲۰۰ آمپر دائم.

۵. تجهیزات جانبی، حفاظتی و قطعات یدکی مکمل

برای دستیابی به بالاترین سطح هماهنگی حفاظتی (Coordination Type 2) و امکان سرویس و نگهداری دوره‌ای، استفاده از اقلام سازگار رسمی زیر پیشنهاد می‌گردد:

  • رله الکترونیکی اضافه‌بار اشنایدر مدل LR9D110S و LR9F5371: جهت حفاظت دقیق جریان حرارتی موتورهای کلاس ۷۵ کیلووات با خطای بسیار کمتر از بی‌متال‌های مکانیکی.
  • کلیدهای اتوماتیک کمپکت Compact NSX250: به عنوان کلید اصلی حفاظت بالادست مغناطیسی-حرارتی با تریپ‌یونیت الکترونیکی Micrologic.
  • بوبین یدکی فابریک ۲۲۰ ولت اشنایدر مدل LX1D8M7: سیم‌پیچ اصلی تعویض‌پذیر مشترک با مدل LC1D115 جهت تعمیر و اورهال بوبین سوخته.
  • کیت پلاتین یدک فابریک مدل LA5D150803: ست تیغه‌های پلاتین سه پل نقره اشنایدر الکتریک جهت نوسازی تیغه‌های کنتاکتور پس از پایان طول عمر کاری الکتریکی.
  • اینترلاک مکانیکی اشنایدر مدل LA9D11502: قطعه قفل مکانیکی واسط جهت مونتاژ مدار چپ‌گرد-راست‌گرد یا کلید چنج‌اور برق شهر-دیزل‌ژنراتور.
  • کنتاکت‌های کمکی سری TeSys LADN (مانند LADN22 و LADN11): جهت افزودن کنتاکت‌های باز (NO) و بسته (NC) بیشتر به منظور طراحی مدار فرمان پیشرفته.

۶. پرسش‌های متداول مهندسان و خریداران (FAQ)

سؤال ۱: تفاوت اصلی دو مدل LC1D115M7 و LC1D150M7 در چیست در حالی که ابعاد یکسانی دارند؟

پاسخ: هر دو کنتاکتور از فریم فیزیکی یکسان (۱۵۸×۱۲۰×۱۳۶ میلی‌متر) و بوبین یکسان (LX1D8M7) بهره می‌برند؛ اما آلیاژ پلاتین‌ها، ضخامت تیغه‌ها و محفظه جرقه‌گیر در LC1D150M7 ارتقا یافته است تا جریان ۱۵۰ آمپر (۷۵ کیلووات) را با قدرت وصل ۱۶۶۰ آمپر مهار کند، در حالی که مدل LC1D115 برای جریان ۱۱۵ آمپر (۵۵ کیلووات) و قدرت وصل ۱۲۶۰ آمپر تنظیم شده است.

سؤال ۲: این کنتاکتور برای راه‌اندازی ستاره-مثلث چه موتورهایی مناسب است؟

پاسخ: در راه‌اندازی ستاره-مثلث به دلیل عبور جریان ۵۸٪ از کنتاکتور خط و مثلث ($I_{ph} = I_L / \sqrt{3}$)، با کنتاکتور ۱۵۰ آمپر می‌توان الکتروموتورهای سنگین تا توان ۱۳۲ کیلووات (۱۸۰ اسب بخار) را در ولتاژ ۴۰۰ ولت متناوب راه‌اندازی کرد.

سؤال ۳: آیا در خروجی رله‌های PLC نیاز به نصب وریستور یا فیلتر RC روی بوبین وجود دارد؟

پاسخ: خیر؛ کنتاکتور LC1D150M7 به صورت داخلی به تکنولوژی «Built-in bidirectional peak limiting diode suppressor» مجهز است که جهش‌های ولتاژ سلفی بوبین را در بازه مجاز تثبیت می‌کند و نیازی به خرید و سیم‌بندی ماژول مهارساز خارجی ندارد.

استعلام قیمت روز، خرید با ضمانت اصالت و مشاوره فنی

مجموعه سلکتورینو وابسته به بازرگانی توحید آسیا، به عنوان مرجع تخصصی تأمین قطعات فشار ضعیف و اتوماسیون صنعتی در خیابان فردوسی اصفهان، کنتاکتورهای اورجینال اشنایدر الکتریک سری TeSys Deca را با تضمین سلامت فیزیکی، پلاتین فابریک و رقابتی‌ترین قیمت بازار در کوتاه‌ترین زمان تحویل پروژه‌های صنعتی سراسر کشور می‌نماید.

کارشناس فروش ۱ (علی پوری رحیم): ۰۹۱۳۲۱۴۵۴۳۹
کارشناس فروش ۲ (میلاد جانقربان): ۰۹۱۳۴۲۲۰۴۴۹
دفتر مرکزی اصفهان: ۰۳۱۳۲۲۲۵۰۸۷

آدرس: اصفهان، خیابان فردوسی، بازرگانی توحید آسیا | امکان ثبت سفارش تلفنی و آنلاین با صدور فاکتور معتبر

⚠ نکات اجرایی مهم:

  • در جریان‌های نزدیک به 150A بهتر است حتماً از مدار فرمان با رله حرارتی هماهنگ استفاده شود.
  • فضای مناسب تهویه در تابلو رعایت شود تا دمای عملکرد در محدوده استاندارد بماند.
  • حتماً برای حفاظت از بوبین در برابر نوسانات ولتاژ، از واریستور یا RC Snubber استفاده گردد.
