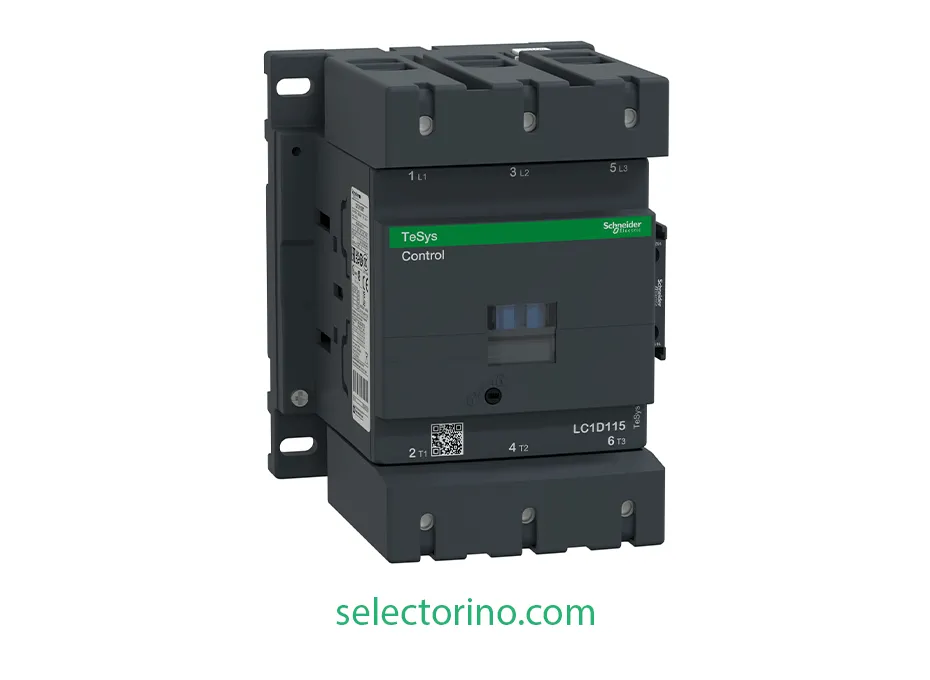

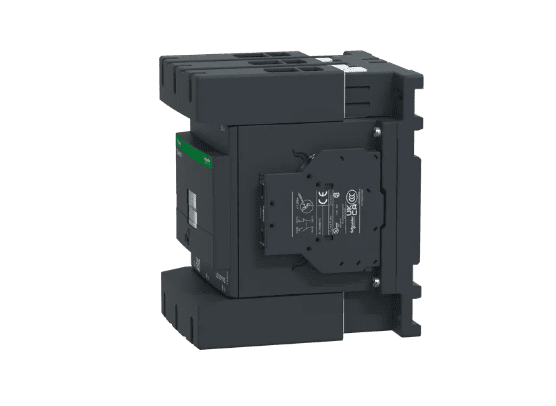

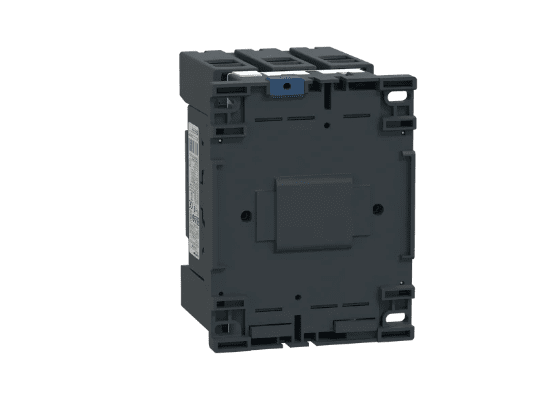

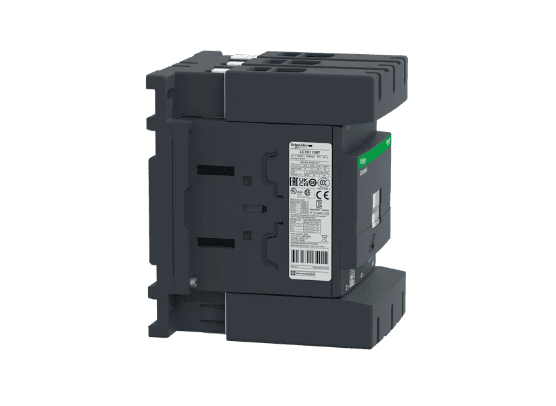

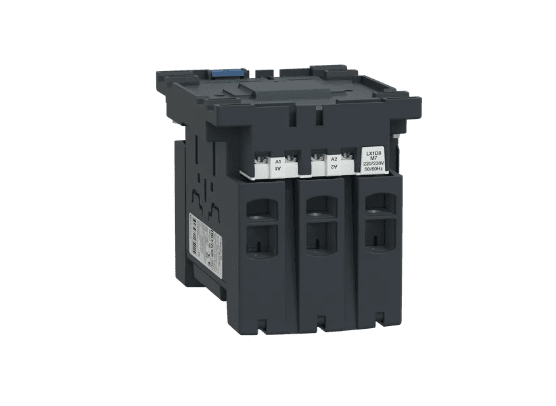

کنتاکتور 115 آمپر 220 ولت جریان متناوب اشنایدر Schneider LC1D115M7

LC1D115M7- Contactor -Schneider Electric

ویژگی فنی مشخصات
برند اشنایدر الکتریک (Schneider Electric)
کد فنی (مدل) LC1D115M7
جریان نامی 115 آمپر
توان نامی (در 220/380 ولت) 55 کیلووات
ولتاژ تغذیه بوبین 220 ولت AC
کد فنی بوبین LX1D8M7
کد فنی پلاتین LA5D1158031
تعداد پل‌ها 3 پل (3P)
کنتاکت کمکی 1NO + 1NC
نوع اتصالات ترمینال پیچی
ابعاد 158mm × 120mm × 136mm
وزن خالص 2.50 کیلوگرم

دیتاشیت LC1D115M7



قیمت نهایی

49,800,000 تومان

ضمانت بازگشت
پشتیبانی تخصصی
ارسال سریع
تضمین کیفیت

کنتاکتور 115 آمپر 220 ولت جریان متناوب اشنایدر Schneider LC1D115M7

LC1D115M7- Contactor -Schneider Electric

کنتاکتور ۱۱۵ آمپر اشنایدر الکتریک سری TeSys Deca مدل LC1D115M7 (۵۵ کیلووات – بوبین ۲۲۰ ولت)

۱. نقد و بررسی تخصصی و تحلیل جایگاه صنعتی

کنتاکتور اشنایدر الکتریک مدل LC1D115M7 از پیشرفته‌ترین تجهیزات سوئیچینگ سنگین در پلتفرم ارتقایافته TeSys Deca است. این کنتاکتور سه‌پل (3P – 3NO) به طور اختصاصی جهت سوئیچینگ و راه‌اندازی الکتروموتورهای پرقدرت صنعتی قفس سنجابی در رده‌های سنگین AC-3 و AC-3e با جریان نامی ۱۱۵ آمپر (تا سطح ولتاژ ۴۴۰ ولت) و بارهای اهمی/مقاومتی در رده AC-1 با جریان پیوسته ۲۰۰ آمپر طراحی شده است. توان راه‌اندازی نامی این کلید در شبکه سه‌فاز رایج ۴۰۰ ولت معادل ۵۵ کیلووات (و تا ۸۰ کیلووات در ۶۹۰ ولت) می‌باشد.

در نسل جدید TeSys Deca، پلاتین‌های آلیاژی نقره و محفظه جرقه‌گیر (Arc Chute) بازطراحی شده‌اند تا تطابق ۱۰۰٪ با موتورهای کلاس بازدهی انرژی فوق‌بالا (IE3 و IE4) فراهم گردد. همچنین استفاده از مدار دوقطبی حفاظتی داخلی با دیود هرزگرد دوطرفه (Built-in bidirectional peak limiting diode suppressor) روی ترمینال‌های بوبین، اضافه ولتاژهای سوئیچینگ را مهار کرده و امکان راه‌اندازی مطمئن از طریق رله‌های خروجی PLC را بدون آسیب به سیستم تضمین می‌کند.

۲. مشخصات فنی جامع (Datasheet Specifications)

پارامتر مهندسی مقادیر و حدود تست آزمایشگاهی
برند و تیپ محصول Schneider Electric / TeSys Deca
کد تجاری / رفرنس فنی LC1D115M7
جریان نامی عملکردی (Ie) • 115 آمپر در رده AC-3 / AC-3e (در دمای کمتر از ۶۰ درجه، ولتاژ ≤ 440V)
• 200 آمپر در رده AC-1 (بارهای مقاومتی تا 440V)
جریان حرارتی پیوسته آزاد (Ith) 200A در 60°C (مدار قدرت) / 10A (مدار فرمان)
توان نامی موتور به کیلووات (kW) • 30 kW در 220…230V AC (رده AC-3/AC-3e)
• 55 kW در 380…400V AC (رده AC-3/AC-3e) — توان مرجع صنعتی
• 59 kW در 415…440V AC
• 75 kW در 500V AC
• 80 kW در 660…690V AC
• 65 kW در 1000V AC
• 18.5 kW در 400V (رده سنگین AC-4 برای اینچینگ و ترمز معکوس)
توان موتور به اسب بخار (HP) طبق UL/CSA 30hp (200/208V) | 40hp (230/240V) | 75hp (460/480V) | 100hp (575/600V)
مشخصات بوبین تحریک (Uc) 220V AC در فرکانس 50/60Hz (کد بوبین تعویضی یدکی: LX1D8M7)
تلفات و توان بوبین (Inrush / Hold-in) • توان هجومی وصل: 280 تا 350 ولت‌آمپر (Φcos = 0.8)
• توان نگهداری پیوسته: 2 تا 18 ولت‌آمپر (Φcos = 0.3) | اتلاف حرارتی: 3 الی 8 وات
ظرفیت وصل و قطع لحظه‌ای • ظرفیت وصل (Making): 1260A در 440V (مطابق IEC 60947)
• ظرفیت قطع (Breaking): 1100A در 440V
جریان اتصال کوتاه کوتاه‌مدت (Icw) 1100A برای 1s | 950A برای 10s | 550A برای 1min | 250A برای 10min
کد ست پلاتین یدک (Contact Kit) LA5D1158031 (شامل ۳ پل کامل ثابت و متحرک)
فیوز هماهنگ بالادست (gG) 250A gG (هماهنگی Type 1) | 200A gG (هماهنگی کامل Type 2)
ولتاژ نامی عایقی (Ui) و ایمپالس (Uimp) Ui = 1000V (IEC 60947-4-1) / 600V (UL/CSA) | ولتاژ ضربه: 8kV
عمر مکانیکی و الکتریکی • طول عمر مکانیکی: ۸ میلیون سیکل (B10d مکانیکی: ۱۰ میلیون)
• دوام الکتریکی: ۰.۹۵ میلیون سیکل در بار کامل 115A رده AC-3/AC-3e
کنتاکت‌های کمکی توکار 1NO + 1NC (دارای گواهینامه Mirror Contact و Mechanically Linked)
ابعاد و وزن خالص ارتفاع: 158mm | عرض: 120mm | عمق: 136mm | وزن خالص: 2.50 کیلوگرم
حداکثر نرخ سوئیچینگ و زمان قطع/وصل 2400 سیکل در ساعت در دمای 60°C | زمان وصل: 20-50ms | زمان قطع: 6-20ms
استانداردها و سرتیفیکیت‌ها IEC 60947-4-1, EN 60947-4-1, UL 60947-4-1, CSA C22.2, گواهینامه دریایی Marine, CE, EAC, UKCA

۳. دستورالعمل مهندسی سیم‌بندی و گشتاور بستن پیچ‌ها

عبور جریان‌های تا ۲۰۰ آمپر در مدار قدرت این کنتاکتور، نیازمند اتصال کابل بدون لقی و اعمال دقیق گشتاور است تا از پدیده Hotspot و آتش‌سوزی ترمینال‌ها جلوگیری شود:

کانکتورهای مدار قدرت (L1-L2-L3 / T1-T2-T3):

  • سطح مقطع مجاز کابل تک رشته (سیم بدون سرسیم یا با کابلشو): ۱۰ تا ۱۲۰ میلی‌متر مربع
  • سطح مقطع مجاز برای دو رشته کابل همزمان: ۱۰ تا ۵۰ میلی‌متر مربع
  • گشتاور مجاز پیچ ترمینال قدرت: دقیقاً 12 نیوتن‌متر (12 N.m) با آچار آلن ۴ میلی‌متری (Hexagonal head 4mm).

ترمینال‌های مدار فرمان و بوبین (A1-A2 و کمکی ۱۳/۱۴ – ۲۱/۲۲):

  • سطح مقطع سیم: ۱ تا ۲.۵ میلی‌متر مربع (افشان با سرسیم یا مفتول صلب)
  • گشتاور مجاز پیچ مدار فرمان: 1.2 نیوتن‌متر (1.2 N.m) با پیچ‌گوشتی تخت ۶ میلی‌متر، چهارسو No.2 یا Pozidriv No.2.

۴. حوزه‌های کلیدی کاربرد در صنعت

  • خطوط انتقال و پمپاژ سنگین: هدایت الکتروپمپ‌های طبقاتی، شناور و بوستر پمپ‌های آبرسانی ایستگاه‌های شهری و کشاورزی تا ۵۵ کیلووات به روش مستقیم یا تا ۹۰ کیلووات به روش ستاره-مثلث.
  • کمپرسورهای هواساز صنعتی و چیلرها: کنترل موتورهای اسکرو و پیستونی سنگین در صنایع برودتی و پالایشگاهی.
  • سیستم‌های انتقال مواد و صنایع سیمان و فولاد: راه‌اندازی نوارهای نقاله شیب‌دار (Conveyors)، خردکن‌ها، آسیاب‌ها و میکسرها.
  • بانک‌های خازنی و کوره‌های القایی: استفاده در رده AC-1 تا ۲۰۰ آمپر به عنوان کلید اصلی تغذیه بارهای بدون سلف.

۵. تجهیزات مکمل و قطعات یدکی سازگار (لینک‌های داخلی)

جهت مونتاژ کامل، هماهنگی حفاظتی (Coordination Type 2) و تضمین دوام تابلو، تجهیزات جانبی با کدهای انحصاری زیر توصیه می‌شوند:

  • رله بی‌متال حرارتی اشنایدر مدل LRD3365 (بازه 80 تا 104 آمپر): و سری رله‌های الکترونیکی TeSys LR9D110S جهت اتصال و حفاظت دقیق حرارتی موتورهای کلاس ۵۵ کیلووات.
  • کلیدهای محافظ موتور سری TeSys GV4P یا بریکرهای کمپکت NSX160: به عنوان کلید مغناطیسی-حرارتی بالادست جهت تأمین قدرت قطع اتصال کوتاه تا ۵۰ کیلوآمپر.
  • بوبین یدکی فابریک ۲۲۰ ولت اشنایدر مدل LX1D8M7: سیم‌پیچ اصلی تعویض‌پذیر با هسته ورق‌سیلیسی جهت نوسازی کنتاکتور بدون تغییر پایه.
  • کیت پلاتین یدک فابریک مدل LA5D1158031: مجموعه پلاتین‌های آلیاژ نقره اورجینال جهت اورهال کامل کنتاکتور پس از پایان طول عمر مجاز الکتریکی.
  • اینترلاک مکانیکی اشنایدر مدل LA9D11502: جهت قفل مکانیکی مطمئن میان دو کنتاکتور ۱۱۵ آمپر در تابلوهای چپ‌گرد-راست‌گرد و چنج‌اور اضطراری ژنراتور.
  • کنتاکت‌های کمکی اضافی سری LADN (مدل‌های LADN11، LADN22 و LADN40): جهت توسعه سیگنال‌های فیدبک باز و بسته به سمت سیستم‌های مانیتورینگ SCADA و PLC.

۶. پرسش‌های متداول خریداران (FAQ)

سؤال ۱: آیا کنتاکتور LC1D115M7 به ماژول نویزگیر بوبین جداگانه نیاز دارد؟

پاسخ: خیر؛ طبق دیتاشیت رسمی اشنایدر، کنتاکتورهای سایز ۱۱۵ آمپر TeSys Deca به صورت کارخانه‌ای به دیود سرکوب‌کننده دوطرفه پیک ولتاژ (Built-in bidirectional peak limiting diode suppressor) مجهز هستند و نیازی به افزودن وریستورهای جانبی ندارند.

سؤال ۲: این کنتاکتور در راه‌اندازی ستاره-مثلث چه توانی را پشتیبانی می‌کند؟

پاسخ: از آنجا که در اتصال مثلث، جریان هر فاز برابر $I_{Line} / \sqrt{3}$ است، با کنتاکتور ۱۱۵ آمپر در خط و مثلث، می‌توان الکتروموتورهای سه‌فاز تا توان ۹۰ الی ۱۱۰ کیلووات (در ولتاژ ۴۰۰ ولت) را با راندمان کامل مدیریت و راه‌اندازی کرد.

سؤال ۳: تفاوت طول عمر مکانیکی در کاتالوگ‌های قدیمی (۱۰ میلیون) با دیتاشیت جدید (۸ میلیون) چیست؟

پاسخ: در استانداردهای جدید EN/ISO 13849-1، عدد ۱۰ میلیون مربوط به سطح قابلیت اطمینان ایمنی مکانیکی ($B_{10d}$) است، در حالی که عمر تست کارکرد مکانیکی پیوسته بدون بار (Mechanical Durability) روی ۸ میلیون سیکل استانداردسازی شده و عمر الکتریکی در حداکثر بار نامی رده AC-3 معادل ۹۵۰,۰۰۰ سیکل است.

استعلام قیمت، خرید با تضمین اصالت و مشاوره فنی

فروشگاه سلکتورینو وابسته به بازرگانی توحید آسیا، با بیش از دو دهه تجربه در قلب بازار برق صنعتی اصفهان، کنتاکتورهای سنگین اشنایدر الکتریک را با تضمین اصالت فیزیکی قطعات، پلاتین فابریک و ارائه فاکتور معتبر در سریع‌ترین زمان در دسترس صنعتگران قرار می‌دهد.

کارشناس فروش ۱ (علی پوری رحیم): ۰۹۱۳۲۱۴۵۴۳۹
کارشناس فروش ۲ (میلاد جانقربان): ۰۹۱۳۴۲۲۰۴۴۹
دفتر مرکزی اصفهان: ۰۳۱۳۲۲۲۵۰۸۷

آدرس: اصفهان، خیابان فردوسی، بازرگانی توحید آسیا | ارسال به سراسر کشور
