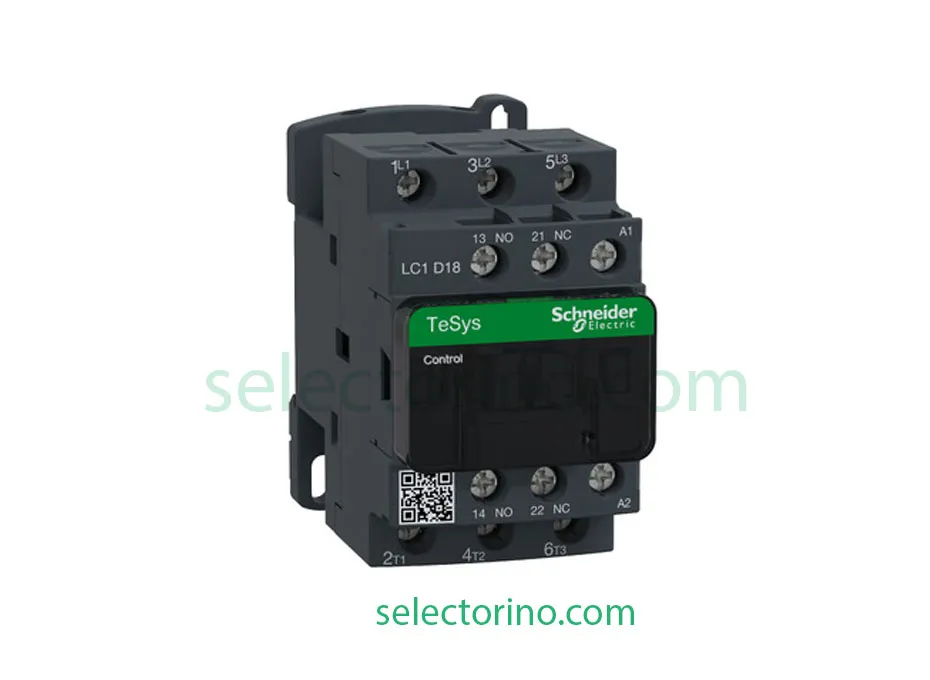

کنتاکتور 18 آمپر 220 ولت جریان متناوب اشنایدر LC1D18M7

کنتاکتور ۱۸ آمپر اشنایدر الکتریک سری TeSys Deca کد LC1D18M7

کنتاکتور LC1D18M7 از سری معروف و ارتقایافته TeSys Deca برند اشنایدر الکتریک (Schneider Electric)، یکی از پرکاربردترین تجهیزات سوئیچینگ و کنترل بار در تابلوهای برق صنعتی است. این کنتاکتور سه پل ($\text{ 3NO}$) با جریان نامی ۱۸ آمپر در طبقه بهره‌برداری AC-3/AC-3e (ولتاژ کاری تا $440\text{V}$) و ۳۲ آمپر در بار مقاومتی AC-1 طراحی شده است.

این محصول به بوبین فرمان ۲۲۰ ولت AC با فرکانس 50/60 Hz مجهز بوده و برای راه‌اندازی و کنترل موتورهای القایی سه‌فاز تا توان ۷.۵ کیلووات ($\text{ HP}$) در ولتاژ 380…400 V یک انتخاب استاندارد و فوق‌العاده مطمئن محسوب می‌شود.

ویژگی‌های کنتاکتور اشنایدر مدل LC1D18M7

1. ظرفیت جریان 18 آمپر

این کنتاکتور با توانایی تحمل جریان 18 آمپر، مناسب برای کاربردهای متوسط و سنگین است.

2. ولتاژ 220 ولت جریان متناوب

این مدل برای ولتاژ 220 ولت طراحی شده است و با سیستم‌های برق شهری سازگار است.

3. کیفیت ساخت بالا

کنتاکتور LC1D18M7 با استفاده از مواد باکیفیت و استانداردهای جهانی تولید شده و عملکرد پایدار و مطمئنی را ارائه می‌دهد.

مزایای استفاده از کنتاکتور LC1D18M7

• افزایش ایمنی مدارها: با استفاده از این کنتاکتور، احتمال بروز خطاهای الکتریکی کاهش می‌یابد.
• طول عمر بالا: طراحی و مواد باکیفیت این محصول، طول عمر بیشتری را تضمین می‌کند.
• نصب آسان: ساختار ساده و طراحی کاربرپسند نصب این کنتاکتور را آسان کرده است.

کاربردهای کنتاکتور 18 آمپر اشنایدر

کاربردهای احتمالی:

با توجه به مشخصات فنی، این کنتاکتور می‌تواند در کاربردهای مختلفی از جمله:

• صنعت: کنترل موتورها، روشنایی، تجهیزات گرمایشی و سرمایشی، و سایر بارهای الکتریکی در خطوط تولید.
• ساختمان: کنترل روشنایی، پمپ‌ها، و سایر تجهیزات الکتریکی در ساختمان‌های بزرگ.
• تاسیسات: کنترل تجهیزات الکتریکی در تاسیسات صنعتی و تجاری.

مزایای استفاده از این کنتاکتور:

• قابلیت اطمینان بالا: کنتاکتورهای از این نوع معمولاً دارای عمر طولانی و عملکرد پایدار هستند.
• کنترل از راه دور: امکان کنترل کنتاکتور از طریق رله‌ها، PLCها و سایر تجهیزات اتوماسیون صنعتی وجود دارد.
• ایمنی: کنتاکتورها به عنوان یک عنصر حفاظتی در مدارهای الکتریکی عمل کرده و از بروز مشکلات احتمالی جلوگیری می‌کنند.

نکته: برای انتخاب و استفاده صحیح از این کنتاکتور، بهتر است به اطلاعات فنی کامل محصول در کاتالوگ مراجعه کرده و یا با کارشناسان فنی سلکتورینو مشورت کنید.

۱. کنتاکت‌های کمکی لحظه‌ای (Instantaneous Auxiliary Contacts)

این کنتاکت‌ها جهت افزایش تعداد پلاتین‌های فرمان مدار استفاده می‌شوند:

• نصب از رو (Front Mounting – سری LADN):

  • LADN11: دارای ۱ کنتاکت باز + ۱ کنتاکت بسته (1NO + 1NC) – پرکاربردترین
  • LADN22: دارای ۲ کنتاکت باز + ۲ کنتاکت بسته (2NO + 2NC)
  • LADN20: دارای ۲ کنتاکت باز (2NO)
  • LADN02: دارای ۲ کنتاکت بسته (2NC)
  • LADN40: دارای ۴ کنتاکت باز (4NO)
  • LADN04: دارای ۴ کنتاکت بسته (4NC)
  • LADN31: دارای ۳ کنتاکت باز + ۱ کنتاکت بسته (3NO + 1NC)
  • LADN13: دارای ۱ کنتاکت باز + ۳ کنتاکت بسته (1NO + 3NC)

• نصب از بغل (Side Mounting – سری LAD8N):

  • LAD8N11: کنتاکت بغل‌خور ۱ باز + ۱ بسته (1NO + 1NC)
  • LAD8N20: کنتاکت بغل‌خور ۲ باز (2NO)
  • LAD8N02: کنتاکت بغل‌خور ۲ بسته (2NC)

۲. تایمرهای بادی / کنتاکت‌های تأخیری (Pneumatic Time-Delay Blocks)

روی بخش جلویی کنتاکتور نصب شده و بدون نیاز به تغذیه الکتریکی اضافه، تأخیر زمانی مکانیکی ایجاد می‌کنند (دارای 1NO + 1NC):

• تأخیر در وصل (On-Delay):
  • LADT0: بازه زمانی ۰.۱ تا ۳ ثانیه
  • LADT2: بازه زمانی ۰.۱ تا ۳۰ ثانیه (مدل متداول مدار ستاره-مثلث)
  • LADT4: بازه زمانی ۱۰ تا ۱۸۰ ثانیه
• تأخیر در قطع (Off-Delay):
  • LADR0: بازه زمانی ۰.۱ تا ۳ ثانیه
  • LADR2: بازه زمانی ۰.۱ تا ۳۰ ثانیه
  • LADR4: بازه زمانی ۱۰ تا ۱۸۰ ثانیه

۳. ماژول نویزگیر بوبین (Surge Suppressor Module)

دیتاشیت ذکر می‌کند که بوبین این مدل فاقد سرکوب‌کننده داخلی است؛ لذا برای محافظت از PLC و بردهای الکترونیکی در برابر ولتاژ ضربه‌ای القایی بوبین (۲۲۰ ولت AC):

• مدل RC (خازن و مقاومت):
  • LAD4RCU: مناسب بازه ولتاژی ۱۱۰ تا ۲۴۰ ولت AC (بهترین تطابق با بوبین ۲۲۰V)
• مدل وریستور (Varistor Peak Limiter):
  • LAD4VU: مناسب بازه ۱۱۰ تا ۲۵۰ ولت AC/DC

۴. قفل مکانیکی و کیت چپگرد-راستگرد (Mechanical Interlocks & Reversing Kits)

برای مونتاژ مدارهای چپگرد-راستگرد و تعویض خط (Changeover) بین دو کنتاکتور LC1D18:

• LAD9R1V: کیت کامل چپگرد-راستگرد شامل اینترلاک مکانیکی + باسبارهای قدرت ارتباطی + مدار سیم‌کشی فرمان قفل الکتریکی
• LAD9R1: کیت اینترلاک مکانیکی به همراه اتصالات قدرت (بدون مدار قفل الکتریکی پیش‌سیم‌بندی)
• LAD9V2: باسبارها و اتصالات قدرت چپگرد-راستگرد به‌تنهایی

۵. رله‌های اضافه بار حرارتی / بیمتال (Thermal Overload Relays – TeSys LRD)

مستقیماً در زیر ترمینال‌های خروجی قدرت کنتاکتور LC1D18 پیچ شده و نصب می‌شوند:

• LRD21: رنج جریانی ۱۲ تا ۱۸ آمپر (تطابق ۱۰۰٪ با حداکثر توان نامی ۱۸ آمپری LC1D18)
• LRD16: رنج جریانی ۹ تا ۱۳ آمپر (برای موتورهای ۵.۵ کیلووات)
• LRD14: رنج جریانی ۷ تا ۱۰ آمپر (برای موتورهای ۴ کیلووات)
• LRD22: رنج جریانی ۱۶ تا ۲۴ آمپر
• LAD7B106: پایه مبدل ریلی مجزا (برای زمانی که می‌خواهید بیمتال سری LRD به‌صورت جداگانه روی ریل مینیاتوری نصب شود و به زیر کنتاکتور متصل نشود).
