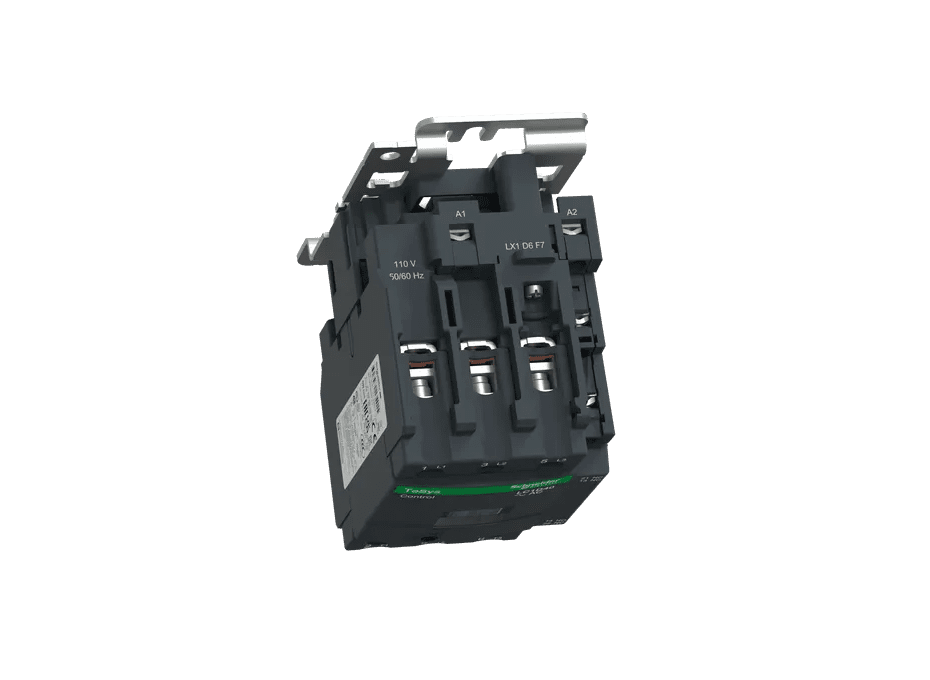

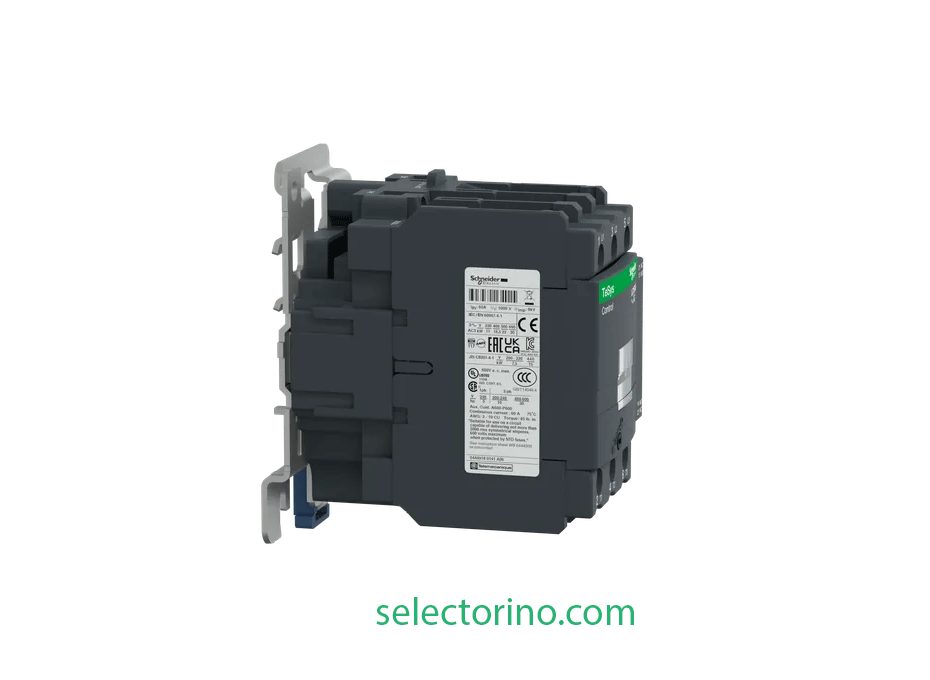

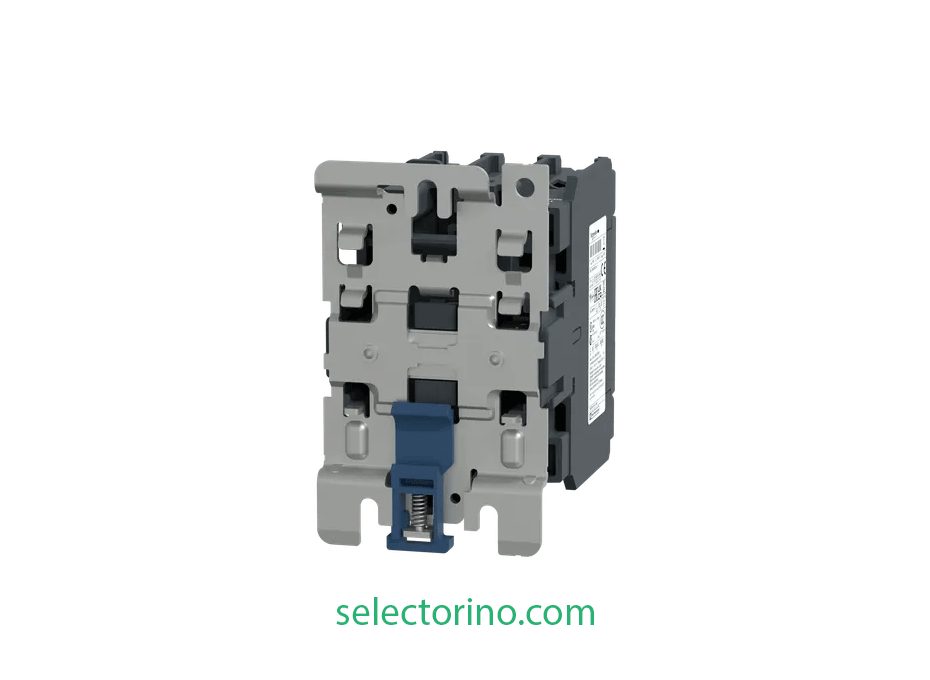

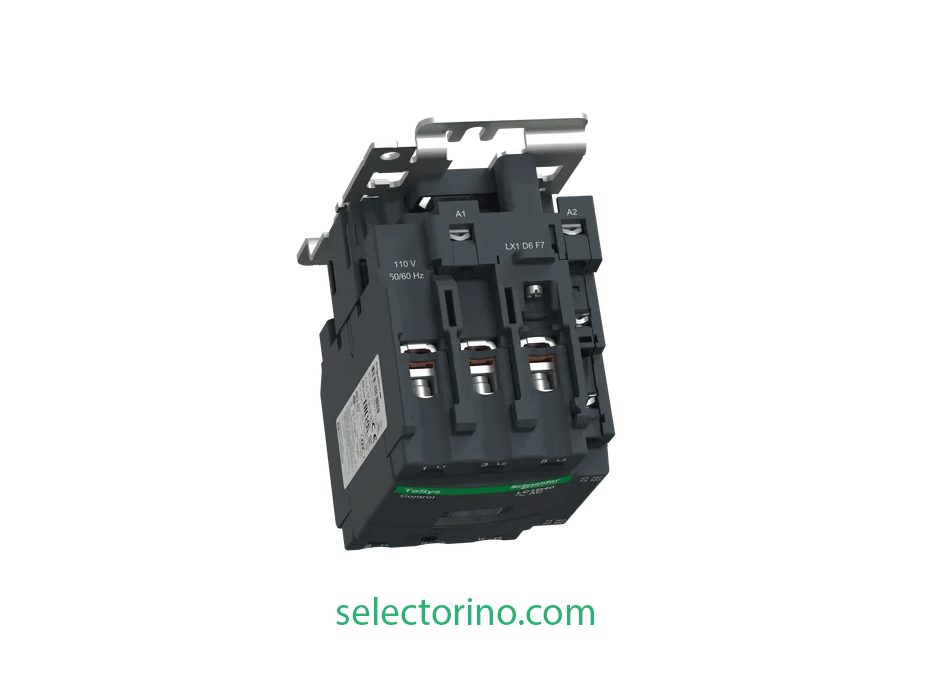

کنتاکتور 40 آمپر 220 ولت جریان متناوب اشنایدر Schneider LC1D40M7

CONTACTOR 600VAC 40AMP IEC +OPTIONS

مشخصات فنی کنتاکتور اشنایدر الکتریک مدل LC1D40M7
ویژگی / مشخصه مقدار / توضیحات
برند سازنده اشنایدر الکتریک (Schneider Electric)
کد فنی / مدل LC1D40M7
نوع تجهیز کنتاکتور قدرت ۳ پل (3-Pole)
جریان نامی (In) 40 آمپر
ولتاژ مدار فرمان (بوبین) 220 ولت AC (جریان متناوب)
کد بوبین LXD3M7
حداکثر ولتاژ کاری شبکه 600 ولت AC (تطابق با استاندارد IEC)
ابعاد (ارتفاع × عرض × عمق) ۱۲۷ × ۷۵ × ۱۱۹ میلی‌متر / وزن خالص: ۱.۴ کیلوگرم
وزن خالص 1.4 کیلوگرم
کاربرد اصلی کنترل، قطع و وصل مدارهای الکتریکی و موتورها با جریان تا $40$ آمپر در ولتاژ $220$ ولت AC



دیتاشیت Schneider Electric_TeSys-Deca-contactors_LC1D40M7

قیمت نهایی

14,010,000 تومان

ضمانت بازگشت
پشتیبانی تخصصی
ارسال سریع
تضمین کیفیت

کنتاکتور 40 آمپر 220 ولت جریان متناوب اشنایدر Schneider LC1D40M7

CONTACTOR 600VAC 40AMP IEC +OPTIONS

کد محصول (SKU): LC1D40M7

مشخصه فنی شرح و مقدار
برند و سری اشنایدر الکتریک – TeSys Deca (کنتاکتور ۳ پل قدرت / 3NO)
جریان و توان نامی ۴۰ آمپر AC-3 (توان ۱۸.۵ کیلووات در ۴۰۰ ولت) / ۶۰ آمپر اهمی (AC-1)
ولتاژ بوبین فرمان ۲۲۰ ولت متناوب AC با فرکانس ۵۰/۶۰ هرتز
کنتاکت کمکی داخلی ۲ کنتاکت یکپارچه (1NO+1NC) با تاییدیه مکانیکی
ابعاد و وزن ۱۲۷ × ۷۵ × ۱۱۹ میلی‌متر / وزن خالص: ۱.۴ کیلوگرم

کنتاکتور ۴۰ آمپر اشنایدر الکتریک مدل LC1D40M7

کنتاکتور LC1D40M7 عضو قدرتمند خانواده TeSys Deca اشنایدر الکتریک، برای کاربردهای کلیدزنی صنعتی و کنترل الکتروموتورهای سه فاز (تا ۱۸.۵ کیلووات) طراحی شده است. این کنتاکتور با بهره‌گیری از استانداردهای نوین AC-3e، طول عمر عملیاتی و ایمنی بالایی را در محیط‌های صنعتی ارائه می‌دهد.

ویژگی‌های برجسته

  • ظرفیت بالا: تحمل جریان ۴۰ آمپر (AC-3) و ۶۰ آمپر (AC-1).
  • طول عمر بالا: ۶ میلیون سیکل مکانیکی و استقامت در برابر لرزش‌های صنعتی.
  • ایمنی استاندارد: مجهز به Mirror Contact برای جلوگیری از خطرات قطع ناقص پلاتین‌ها.
  • نصب آسان: سازگار با ریل‌های استاندارد و طراحی ابعادی دقیق برای مدیریت فضای داخل تابلو.

مشخصات کلیدی

توان موتور ۱۸.۵ کیلووات (400V)
ولتاژ بوبین 220V AC 50/60Hz
کنتاکت کمکی 1NO + 1NC

جدول اطلاعات فنی کنتاکتور 40 آمپر 220 ولت جریان متناوب اشنایدر مدل LC1D40M7

مشخصات فنی توضیحات
مدل LC1D40M7
برند اشنایدر الکتریک
ظرفیت جریان 40 آمپر
ولتاژ کاری 220 ولت جریان متناوب
فرکانس کاری 50/60 هرتز
تعداد پل‌ها (پین‌ها) 3 پل
کلاس حرارتی کلاس AC-3
جنس بدنه پلاستیک مقاوم و مواد باکیفیت صنعتی
دمای کاری -5 تا +60 درجه سانتی‌گراد
نوع نصب نصب ریلی یا پیچ‌شونده
کاربردها کنترل موتور، تابلوهای برق، سیستم روشنایی
طول عمر مکانیکی بیش از 10 میلیون سیکل
طول عمر الکتریکی بیش از 1 میلیون سیکل
استانداردها IEC 60947-4-1

ویژگی‌های کلیدی کنتاکتور LC1D40M7

  1. ظرفیت جریان 40 آمپر: مناسب برای کاربردهای سنگین صنعتی.
  2. سازگاری با ولتاژ شهری: طراحی‌شده برای ولتاژ 220 ولت جریان متناوب.
  3. کیفیت و دوام بالا: استفاده از مواد مقاوم صنعتی با طول عمر مکانیکی و الکتریکی بالا.
  4. سه پل: مناسب برای سوئیچینگ و کنترل مدارهای سه‌فاز.
  5. نصب آسان: قابلیت نصب به‌صورت ریلی یا پیچ‌شونده برای راحتی کاربران.

کاربردهای کنتاکتور LC1D40M7

  • کنترل موتورهای الکتریکی: برای راه‌اندازی و کنترل موتورهای سه‌فاز.
  • تابلوهای برق صنعتی: به‌منظور سوئیچینگ و کنترل مدارهای الکتریکی پرقدرت.
  • سیستم‌های روشنایی بزرگ: مناسب برای مدیریت روشنایی استادیوم‌ها و محیط‌های بزرگ.

جدول مشخصات فنی تفصیلی

پارامتر فنی مقدار / مشخصه
کد فنی LC1D40M7
تعداد پل‌ها ۳ پل قدرت (3 NO)
ولتاژ بوبین (UcU_c) ۲۲۰ ولت AC (فرکانس ۵۰/۶۰ هرتز)
توان نامی موتور (400V) ۱۸.۵ کیلووات (AC-3/AC-3e)
جریان اهمی (AC-1) ۶۰ آمپر
اتلاف توان (در 40A) ۲.۴ وات به ازای هر پل
گشتاور سفت کردن (قدرت) ۵ نیوتن‌متر (پیچ‌گوشتی سایز ۶ تا ۸)
سایز سیم ورودی (قدرت) ۲.۵ تا ۲۵ میلی‌متر مربع
استاندارد عایق‌بندی ولتاژ عایق ۶۹۰ ولت (IEC) / ۶۰۰ ولت (UL/CSA)

لوازم جانبی سازگار

برای توسعه قابلیت‌های این کنتاکتور ۴۰ آمپر، می‌توانید از تجهیزات جانبی زیر استفاده کنید:

  • کنتاکت کمکی: LADN11, LADN22 (سری TeSys D)
  • رله بی‌متال (اورلود): LRD3353 (30-38A) یا LRD3355 (37-50A)
  • فیلتر نویزگیر: LAD4RCU (برای حذف پیک‌های ولتاژ بوبین)
  • تایمر پنوماتیک: LADT2 (On-Delay) یا LADR2 (Off-Delay)

کنتاکتور اشنایدر LC1D40M7 یکی از انتخاب‌های برتر برای افرادی است که به دنبال یک راه‌حل قابل اطمینان و با دوام در تجهیزات کنترل الکتریکی هستند.
