| مقدار | مشخصه |
|---|---|
| LRD3355 | کد محصول |
| ۱۱۵ × ۷۰ × ۸۱ میلیمتر | ابعاد (عمق × عرض × ارتفاع) |
| ۰٫۵۱ کیلوگرم | وزن خالص |
| ۳۰…۴۰ آمپر | محدوده تنظیم جریان (Thermal protection adjustment range) |
| TeSys / TeSys Deca / TeSys LRD | سری / نام محصول |
| رله اضافهبار حرارتی دیفرانسیلی | نوع محصول |
| حفاظت موتور | کاربرد |
| LC1D80، LC1D95 | سازگاری |
| AC / DC ، ۰ تا ۴۰۰ هرتز | نوع شبکه / فرکانس |
| Class 10A مطابق IEC 60947-4-1 | کلاس اضافهبار |
| Ui: ۱۰۰۰V (IEC 60947-4-1، مدار قدرت) / ۶۰۰V (UL/CSA)؛ Ue: ۱۰۰۰V AC ؛ Uimp: ۶kV | ولتاژها |
| ۱٫۱۴ ± ۰٫۰۶ × Ir | آستانه تریپ |
| تریپ در ۱۳۰٪ Ir در حالت دو فاز، با فاز سوم در ۰ | حساسیت قطع فاز |
| ۱NO + ۱NC | کنتاکت کمکی |
| Ith: ۵A (مدار سیگنالینگ)؛ AC-15: ۰٫۷۲A در ۵۰۰V ؛ DC-13: ۰٫۰۶A در ۴۴۰V | جریانها (مدار سیگنالینگ) |
| ۴A gG / ۴A BS برای مدار سیگنالینگ | فیوز پیشنهادی |
| دکمه قرمز Stop ، دکمه آبی Reset | نوع کنترل |
| ۲۰- تا ۶۰+ درجه سانتیگراد | جبرانسازی دما |
| روی صفحه (با متعلقات خاص)، روی ریل (با متعلقات خاص)، یا زیر کنتاکتور | روش نصب |
| مدار قدرت: ترمینال پیچی ۱× (۴…۳۵ mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم؛ مدار کنترل: ترمینال پیچی ۲× (۱…۲٫۵ mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم | اتصالات |
| مدار کنترل: ۱٫۷ N·m ؛ مدار قدرت: ۹ N·m | گشتاور سفتکردن |
| IACS E10 | مقاومت اقلیمی |
| IP20 مطابق IEC 60529 | درجه حفاظت |
| ۲۰- تا ۶۰+ درجه سانتیگراد بدون کاهش ظرفیت | دمای کاری |
| ۶۰- تا ۷۰+ درجه سانتیگراد | دمای نگهداری |
| V1 مطابق UL 94 | مقاومت در برابر شعله |
| لرزش: ۶ Gn مطابق IEC 60068-2-6 ؛ شوک: ۱۵ Gn برای ۱۱ ms مطابق IEC 60068-2-7 | استحکام مکانیکی |
| ۲٫۲ kV در ۵۰ Hz مطابق IEC 60947-1 | استقامت دیالکتریک |
| EN/IEC 60947-4-1، EN/IEC 60947-5-1، UL 60947-4-1، UL 60947-5-1، CSA C22.2 No 60947-4-1، CSA C22.2 No 60947-5-1، GB/T 14048.4، GB/T 14048.5، EN 50495 | استانداردها |
| IEC، UL، CSA، CCC، EAC، ATEX INERIS، UKCA | گواهیها / تأییدیهها |
26,532,643 تومان

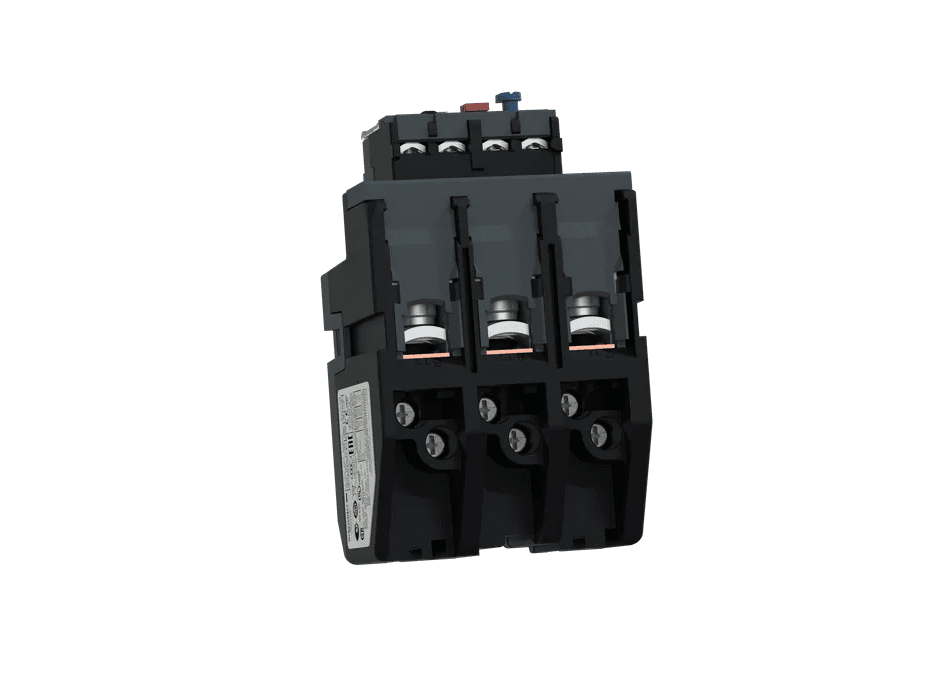

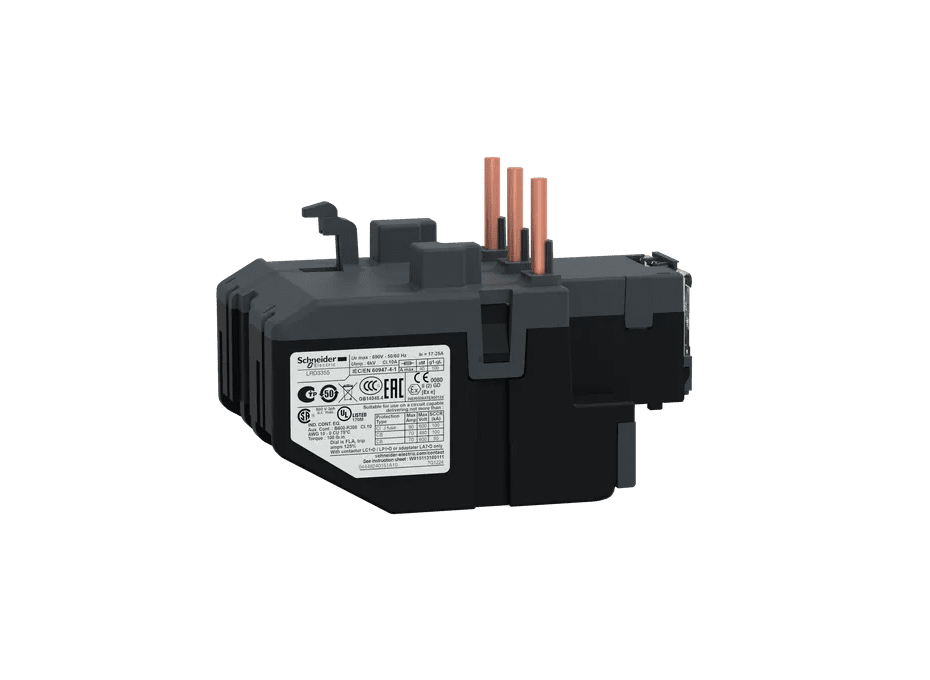

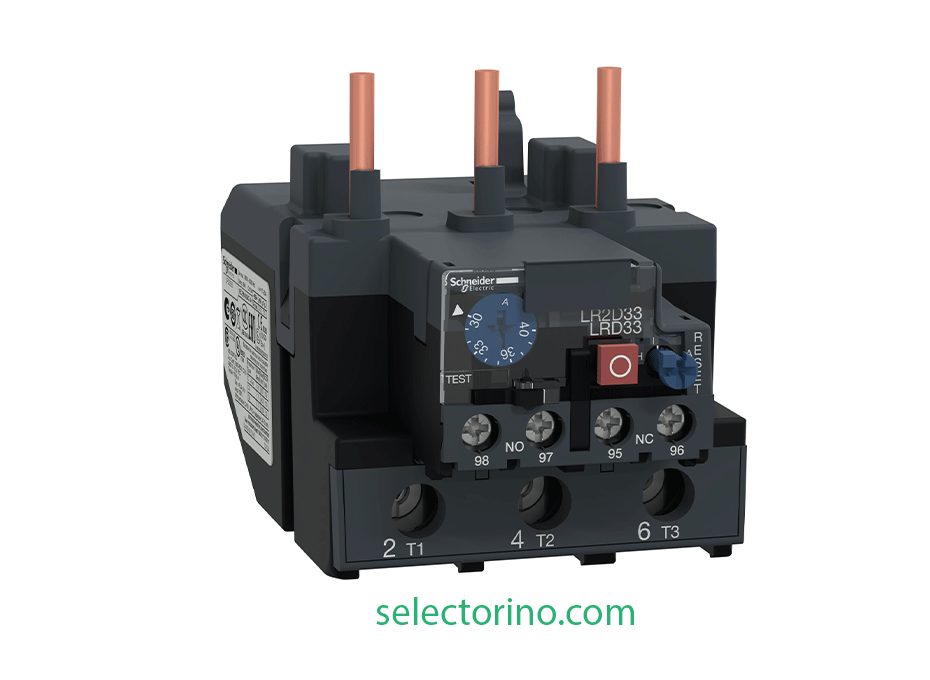

رله Schneider Electric LRD3355 از سری TeSys Deca / LRD، یک تجهیز حفاظتی دیفرانسیلی با بدنه بزرگ (Large Frame) است. این مدل بهطور خاص برای کوپل شدن با کنتاکتورهای قدرتمند LC1D80 و LC1D95 مهندسی شده است. با بازه تنظیم 30…40 آمپر، این رله خلأ حفاظتی بین رنجهای پایین و بالا را در فریمهای بزرگ پر میکند و برای موتورهای میانردهای که روی شاسیهای سنگین راهاندازی میشوند، ایدهآل است.
| پارامتر فنی | مقدار / توضیحات |
|---|---|
| کد تجاری کالا | LRD3355 |
| بازه تنظیم جریان حرارتی (Ir) | 30…40 آمپر |
| سری / خانواده | TeSys Deca / TeSys LRD |
| نوع عملکرد | حرارتی – دیفرانسیلی (حساس به قطع فاز) |
| کنتاکتورهای سازگار | LC1D80 و LC1D95 |
| کلاس تریپ (Trip Class) | Class 10A (مطابق IEC 60947-4-1) |
| ولتاژ عایق نامی (Ui) | 1000V (مدار قدرت IEC) / 600V (UL/CSA) |
| ولتاژ ضربه (Uimp) | 6 کیلوولت (6kV) |
| فرکانس مجاز | 0 تا 400 هرتز (AC/DC) |
| آستانه عملکرد (Trip Threshold) | 1.14 ± 0.06 × Ir |
| ترکیب کنتاکتهای کمکی | 1NO + 1NC |
| جریان سیگنالینگ (Ith) | 5A (AC-15: 0.72A@500V / DC-13: 0.06A@440V) |
| گشتاور سفتکردن (قدرت) | 9 نیوتنمتر (9 N.m) – بسیار مستحکم |
| ظرفیت ترمینال قدرت | کابل 4 تا 35 میلیمتر مربع |
| وزن خالص | 0.51 کیلوگرم |
| ابعاد (H×W×D) | 81 × 70 × 115 میلیمتر |
| استانداردها و گواهیها | IEC, UL, CSA, CCC, EAC, ATEX INERIS, UKCA |
بهعنوان یک متخصص، اجازه دهید جزئیاتی را بررسی کنیم که LRD3355 را از مدلهای مشابه در بازه 40 آمپر (مثل LRD340) متمایز میکند:
اگرچه رنج 40 آمپر در مدل LRD340 (که کوچکتر و سبکتر است) نیز وجود دارد، اما LRD3355 برای زمانی طراحی شده که شما از کنتاکتورهای سری D80 یا D95 استفاده میکنید. این رله با وزن 510 گرم و ابعاد بزرگتر، پایداری حرارتی بسیار بالاتری در برابر سیکلهای کاری شدید (Heavy Duty) دارد.
یکی از تفاوتهای کلیدی این مدل با سریهای کوچکتر، Ui = 1000V است. این عدد نشاندهنده استقامت عایقی بسیار بالای بدنه و فواصل خزشی (Creepage) در این رله است که آن را برای محیطهای صنعتی با سطح نویز الکتریکی بالا و هارمونیکهای شدید مناسب میکند.
در رلههای کوچک، گشتاور معمولاً حدود 2.5 N.m است. اما در LRD3355، شما با ترمینالهایی روبرو هستید که تا 9 نیوتنمتر گشتاور را تحمل میکنند. این یعنی اتصال کابلهای قطور (تا 35mm²) با چنان فشاری انجام میشود که مقاومت تماس به حداقل رسیده و احتمال ذوب شدن ترمینال در بارهای نامی عملاً صفر میشود.
این رله مجهز به مکانیزم Differential است. اگر جریانی که از سه بی متال عبور میکند نامتعادل شود (مثلاً در اثر قطع یکی از فازها)، لغزندههای داخلی رله سریعتر از حالت عادی جابجا شده و فرمان قطع صادر میکنند. طبق استاندارد، در صورت قطع یک فاز، این رله در 130% جریان تنظیمی تریپ میدهد تا از سوختن سیمپیچ موتور جلوگیری کند.
در بازار تجهیزات برق صنعتی، تشخیص اصالت قطعات اشنایدر یک چالش بزرگ است. سلکتورینو مرجع تخصصی و واردکننده مستقیم محصولات اشنایدر الکتریک است. خرید از سلکتورینو به معنای دستیابی به محصولی است که مستقیماً از زنجیره تأمین اصلی تهیه شده و دارای تمام استانداردهای فنی ذکر شده در کاتالوگ رسمی است.
مزایای خرید از سلکتورینو:
رله LRD3355 یک انتخاب حرفهای برای حفاظت از موتورهای 15 تا 18.5 کیلووات (در 400V) است که با کنتاکتورهای فریم بزرگ کوپل شدهاند. اگر پایداری در درازمدت و کیفیت اتصالات قدرت برای شما اولویت دارد، این مدل کلاس 10A با قابلیت جبرانسازی دما، بهترین محافظ برای داراییهای صنعتی شماست.
