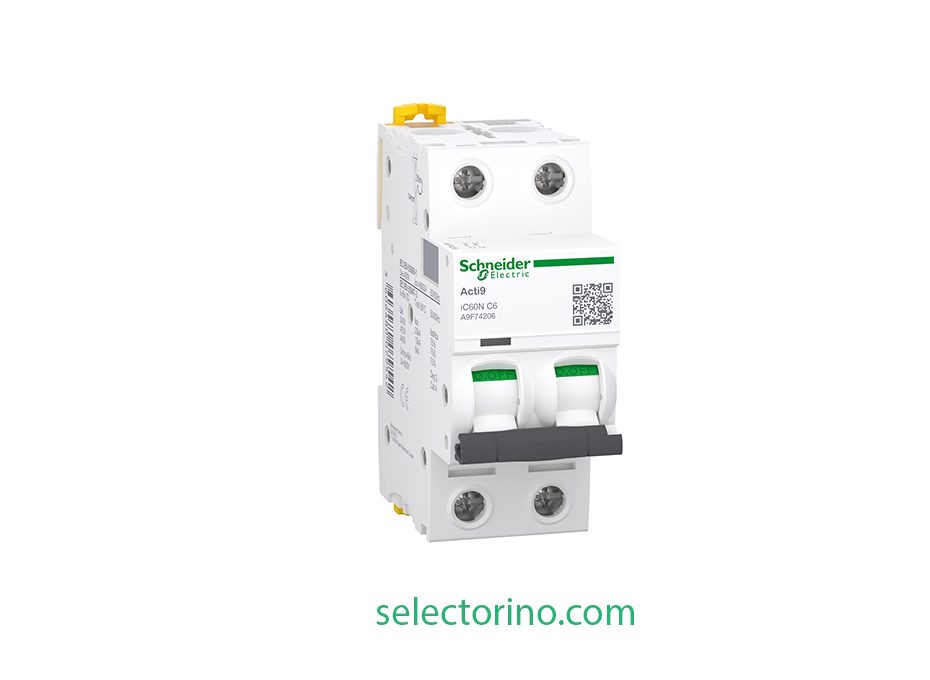

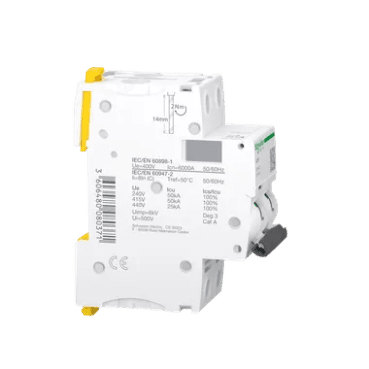

مینیاتوری دو پل 6 آمپر مینیاتوری 2P-6 مدل A9F74206 اشنایدر Schneider Electric

محصولی که اشاره کردید یک کلید مینیاتوری (MCB) دوپل از برند اشنایدر الکتریک (Schneider Electric) است. این کلید از سری Acti9 iDPN بوده و برای حفاظت مدارهای الکتریکی تک فاز یا دوپل در برابر اضافه بار و اتصال کوتاه طراحی شده است. در ادامه مشخصات فنی و کاربردهای این مدل توضیح داده میشود:

مشخصات کلیدی مدل A9F74206:

1. نوع کلید: مینیاتوری دوپل (2P)
2. جریان نامی (In): 6 آمپر
3. تیپ حفاظتی: تیپ B
   • مناسب برای حفاظت از مدارهای با جریان راهاندازی پایین (مانند روشنایی، سیستمهای کنترل، یا تجهیزات الکترونیکی).
   • محدوده عملکرد: 3 تا 5 برابر جریان نامی (یعنی در جریان 18 تا 30 آمپر قطع میکند).
4. ولتاژ کاری: 230 ولت AC (تکفاز) یا 400 ولت AC (دوفاز).
5. ظرفیت قطع (Icn): 6 کیلوآمپر (در ولتاژ 230/400 ولت).
6. استانداردها: مطابق با استانداردهای IEC 60898-1 (مصارف مسکونی) و IEC 60947-2 (مصارف صنعتی).
7. سری محصول: Acti9 iDPN (طراحی فشرده با قابلیت نصب آسان روی ریل 35 میلیمتری).

کاربردهای رایج:

• حفاظت از مدارهای روشنایی در ساختمانهای مسکونی یا اداری.
• استفاده در مدارهای کنترلی، ترانسفورماتورهای کوچک، یا تجهیزات الکترونیکی حساس.
• مناسب برای سیستم های تکفاز که نیاز به قطع همزمان فاز و نول دارند (مثلاً در مکانهای با حساسیت به نشت جریان).

ویژگیهای برجسته سری Acti9 iDPN:

• طراحی دوپل فشرده: عرض کلید تنها 36 میلیمتر (18 میلیمتر برای هر پل)، که فضای کمی در تابلو اشغال میکند.
• حفاظت دقیق: واکنش سریع به اضافهبار و اتصال کوتاه بدون ایجاد اختلال در عملکرد مدار.
• سازگاری با تجهیزات جانبی: امکان نصب کنتاکت سیگنال (A9C20731) یا شینهای تغذیه.
• بدنه مقاوم: ساختهشده از مواد خودخاموشکننده (مطابق با استانداردهای ایمنی).

نکات نصب و استفاده:

• این کلید برای مدارهای تکفاز یا دوپل مناسب است و در صورت نیاز به حفاظت سهفاز، باید از کلیدهای 3P یا 4P استفاده شود.
• جریان نامی کلید (6 آمپر) باید متناسب با بار مدار انتخاب شود تا از گرمایش بیشازحد جلوگیری شود.
• در صورت استفاده در محیطهای صنعتی، از استاندارد IEC 60947-2 اطمینان حاصل کنید.

مقایسه با مدل قبلی (A9K23132):

• A9K23132: تکپل (1P)، جریان 32A، مناسب بارهای سنگینتر مانند پریزهای عمومی.
• A9F74206: دوپل (2P)، جریان 6A، مناسب بارهای سبک و حساس مانند روشنایی.

چه اطلاعاتی از این کد می‌توان استخراج کرد؟

• A9F74206: این کد، کد فنی محصول است که مشخصات دقیق‌تر کلید را در خود دارد و برای شناسایی دقیق محصول در کاتالوگ‌های اشنایدر استفاده می‌شود.
• دو پل (2P): نشان می‌دهد که این کلید برای قطع و وصل همزمان دو فاز استفاده می‌شود.
• 6 آمپر: این عدد به جریان نامی کلید اشاره دارد. یعنی این کلید برای محافظت از مدارهایی با حداکثر جریان 6 آمپر طراحی شده است.
• تیپ C: نشان می‌دهد که این کلید نسبت به اضافه بارهای آنی حساس‌تر است و برای بارهای القایی مانند موتورها مناسب است.

کاربردهای این کلید مینیاتوری:

• حفاظت از مدارهای الکترونیکی: به دلیل حساسیت به اضافه بارهای آنی، این کلید برای حفاظت از مدارهای الکترونیکی حساس مانند مدارهای کنترل، تجهیزات اندازه‌گیری و… بسیار مناسب است.
• حفاظت از مدارهای روشنایی: برای مدارهای روشنایی با جریان کم نیز می‌توان از این کلید استفاده کرد.
• حفاظت از مدارهای کوچک: در مدارهای کوچک و کم‌جریان، این کلید می‌تواند به عنوان محافظ استفاده شود.

مزایای استفاده از کلیدهای مینیاتوری اشنایدر:

• کیفیت بالا: محصولات اشنایدر به دلیل کیفیت بالا و استانداردهای بالای تولید شناخته شده‌اند.
• ایمنی: این کلیدها با قطع سریع مدار در صورت بروز اضافه بار یا اتصال کوتاه، از بروز حوادث جلوگیری می‌کنند.
• طول عمر بالا: کلیدهای مینیاتوری اشنایدر دارای طول عمر بالایی هستند.
• تنوع مدل: اشنایدر طیف گسترده‌ای از کلیدهای مینیاتوری با مشخصات مختلف را تولید می‌کند تا بتوان برای هر کاربرد، کلید مناسب را انتخاب کرد.
• VisiTrip: این کلید دارای نشانگر VisiTrip است که به شما کمک می‌کند به سرعت علت قطع شدن مدار را تشخیص دهید.
• VisiSafe: نوار سبز رنگ VisiSafe تضمین می‌کند که کنتاکت‌ها به طور فیزیکی باز شده‌اند و امکان تعمیر و نگهداری ایمن را فراهم می‌کند.

نکات مهم هنگام استفاده از کلید مینیاتوری:

• انتخاب صحیح جریان نامی: جریان نامی کلید باید متناسب با جریان مصرفی مدار باشد.
• نصب صحیح: نصب کلید باید توسط افراد متخصص و مطابق با دستورالعمل‌های سازنده انجام شود.
• تعویض به موقع: در صورت سوختن یا عملکرد نامناسب کلید، باید آن را با یک کلید جدید و مشابه تعویض کرد.

کجا می‌توان این کلید را تهیه کرد؟

شما می‌توانید این کلید را از فروشگاه‌های لوازم برقی، نمایندگی‌های مجاز اشنایدر الکتریک و فروشگاه‌های آنلاین معتبر تهیه کنید.

آیا سوال دیگری در مورد این کلید یا سایر محصولات اشنایدر دارید؟

موضوعات مرتبطی که می‌توانید در مورد آن‌ها سوال بپرسید:

• تفاوت بین منحنی‌های مختلف مینیاتوری (A, B, C, D)
• نحوه انتخاب مینیاتوری مناسب برای یک مدار خاص
• کاربردهای مختلف کلیدهای مینیاتوری
• مقایسه محصولات اشنایدر با سایر برندها

توجه: اطلاعات ارائه شده در این پاسخ، جنبه‌ی عمومی داشته و برای استفاده در پروژه‌های خاص، توصیه می‌شود با متخصصین برق سلکتورینو مشورت کنید.

منابع بیشتر:

• برای اطلاعات فنی دقیق، به کاتالوگ رسمی Schneider Electric برای سری Acti9 iDPN مراجعه کنید.

کلید مینیاتوری دو پل 6 آمپر با مدل A9F74206 از برند معتبر اشنایدر الکتریک، یکی از تجهیزات حفاظتی پیشرفته برای حفاظت از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه است. این محصول با کیفیت بالا و طراحی حرفه‌ای، مناسب برای مصارف خانگی و صنعتی می‌باشد.
