مینیاتوری تک فاز 32 آمپر تیپ B 1P-32 مدل A9K23132 اشنایدر Schneider Electric

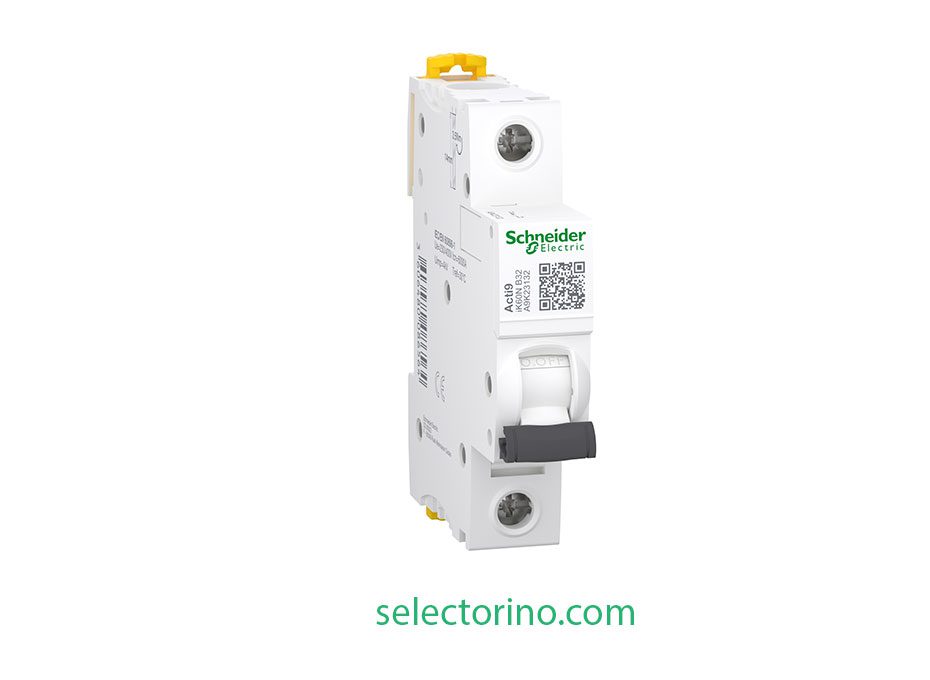

معرفی کلید مینیاتوری ۳۲ آمپر تک پل اشنایدر – کد A9K23132

کلید مینیاتوری (MCB) تک فاز اشنایدر مدل A9K23132 با جریان نامی ۳۲ آمپر و منحنی قطع تیپ B از سری Acti9 iK60N، یکی از پرکاربردترین تجهیزات حفاظتی در تابلوهای برق ساختمان‌های مسکونی، تجاری و اداری می‌باشد. این کلید به منظور حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده و از عملکرد سریع و ایمنی بالایی برخوردار است.

ویژگی‌های اصلی کلید مینیاتوری A9K23132

• کد فنی: A9K23132
• سری محصول: Acti9 iK60N
• برند: Schneider Electric
• تعداد پل (فاز): 1 پل (تک فاز)
• جریان نامی: ۳۲ آمپر
• منحنی قطع: تیپ B
• قدرت قطع اتصال کوتاه: 6kA
• نوع ولتاژ کاری: AC
• ولتاژ نامی: 230 ولت AC
• مناسب برای نصب روی ریل DIN
• دارای نشانگر وضعیت قطع و وصل
• قابلیت قفل شدن در وضعیت قطع با قفل جانبی

کاربردهای کلید مینیاتوری ۳۲ آمپر تیپ B اشنایدر

این کلید مینیاتوری مناسب حفاظت از:

• مدارهای روشنایی و پریز در منازل و دفاتر
• سیستم‌های کم مصرف (با جریان هجومی پایین)
• تابلوهای توزیع فرعی برق
• تجهیزات الکترونیکی حساس
• نصب در تابلوهای داخلی، ساختمان‌های اداری، مراکز درمانی و آموزشی

مزایای کلید مینیاتوری A9K23132

• حفاظت سریع و مطمئن از تجهیزات برقی
• کیفیت ساخت بسیار بالا و طول عمر زیاد
• مناسب برای سیستم‌های توزیع با جریان متوسط و کم
• نصب آسان و سریع در تابلوهای استاندارد
• دارای طراحی جمع و جور و صرفه‌جویی در فضا

مشخصات فنی:

• نوع: تک فاز (1P)
• ظرفیت جریان: 32 آمپر
• تیپ: B (مناسب برای بارهای مقاومتی)
• مدل: A9K23132
• برند: Schneider Electric (اشنایدر الکتریک)

این کلید جزء سری Acti9 iC60 بوده و برای حفاظت از مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه طراحی شده است. در ادامه مشخصات فنی و کاربردهای این مدل توضیح داده میشود:

مشخصات کلیدی مدل A9K23132:

1. نوع کلید: مینیاتوری (MCB)
2. پل (تعداد فاز): 1P (تکپل)
3. جریان نامی (In): 32 آمپر
4. تیپ حفاظتی: تیپ B
   • مناسب برای مصارف مسکونی و اداری سبک (حفاظت در برابر جریانهای اتصال کوتاه متوسط).
   • محدوده عملکرد: 3 تا 5 برابر جریان نامی (یعنی در جریان 96 تا 160 آمپر قطع میکند).
5. ولتاژ کاری: 230/400 ولت AC
6. ظرفیت قطع (Icn): 6 کیلوآمپر (در ولتاژ 230/400 ولت)
7. استانداردها: مطابق با استانداردهای IEC 60898-1 (کاربرد در مصارف مسکونی) و IEC 60947-2 (کاربرد صنعتی).
8. مدل سری: Acti9 iC60 (طراحی فشرده و مناسب برای تابلوهای برق کوچک).

کاربردهای رایج:

• حفاظت از مدارهای روشنایی، پریزهای برق، و تجهیزات خانگی در ساختمانهای مسکونی.
• استفاده در سیستمهای تکفاز با بارهای مقاومتی یا سلفی سبک (مانند لوازم خانگی، کامپیوترها، و …).

ویژگیهای برجسته سری Acti9 iC60:

• طراحی فشرده: عرض تنها 17.5 میلیمتر برای هر پل، که امکان نصب تعداد بیشتری کلید در تابلو را فراهم میکند.
• عملکرد سریع و دقیق: حفاظت بهینه در برابر اضافهبار و اتصال کوتاه.
• قابلیت اتصال به تجهیزات جانبی: مانند کنتاکت کمکی، شینهای تغذیه، و … .
• ساختار بادوام: مقاوم در برابر حرارت و فرسودگی ناشی از جرقه.

نکات نصب و استفاده:

• این کلید برای مصارف تکفاز طراحی شده و در مدارهای سهفاز نیاز به استفاده از کلیدهای 3P یا 4P است.
• قبل از نصب، مطمئن شوید که بار الکتریکی مدار از 32 آمپر تجاوز نمیکند.
• برای نصب در تابلوهای برق، از ریل استاندارد 35 میلیمتری استفاده کنید.

جمع‌بندی

کلید مینیاتوری ۳۲ آمپر تک پل تیپ B مدل A9K23132 از برند معتبر اشنایدر الکتریک، گزینه‌ای ایده‌آل برای حفاظت مطمئن از مدارهای روشنایی و پریزهای برق در فضاهای مسکونی و تجاری می‌باشد. این محصول با عملکرد دقیق و استانداردهای بین‌المللی، خیال شما را از بابت امنیت مدارهای الکتریکی آسوده می‌سازد.

کلید مینیاتوری تک فاز 32 آمپر تیپ B با مدل A9K23132 از برند معتبر اشنایدر الکتریک، یکی از تجهیزات حفاظتی پرکاربرد در سیستم‌های الکتریکی است. این کلید برای محافظت از مدارها در برابر اضافه بار و اتصال کوتاه طراحی شده و انتخابی مناسب برای مصارف خانگی و صنعتی به شمار می‌رود.

منابع بیشتر:

• برای اطلاعات فنی دقیقتر، به کاتالوگ رسمی Schneider Electric برای سری Acti9 iC60 (ابتدای صفحه)مراجعه کنید.
• در صورت نیاز به خرید یا استعلام قیمت، میتوانید با نماینده های فنی اشنایدر مانند سلکتورینو تماس بگیرید.
