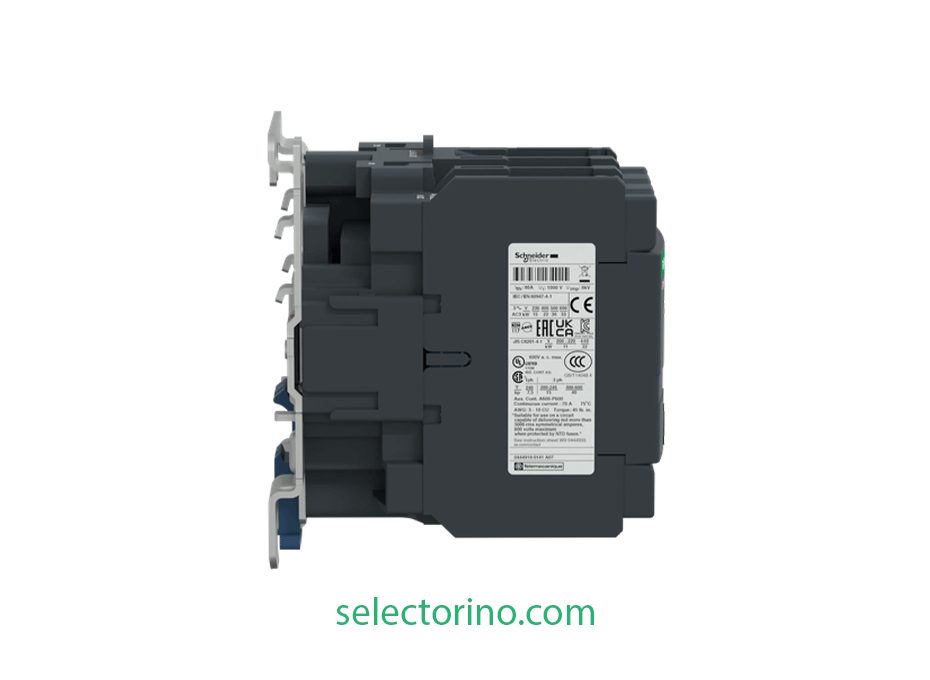

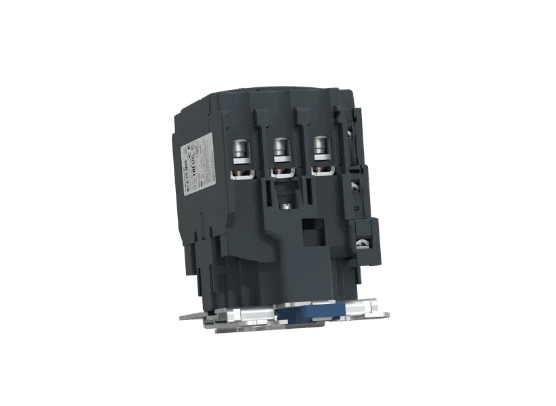

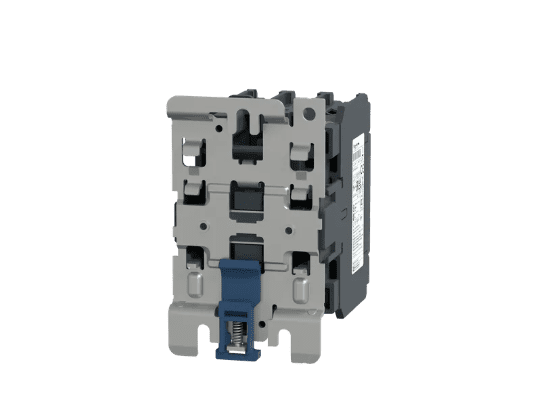

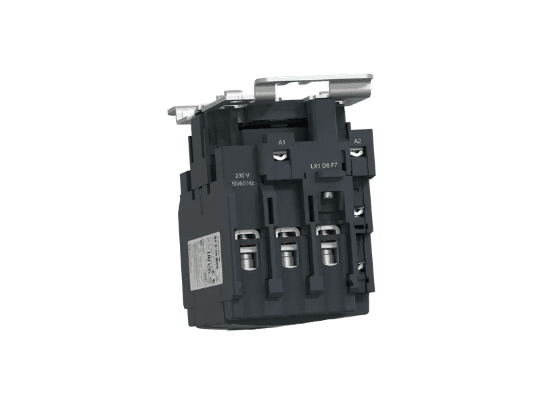

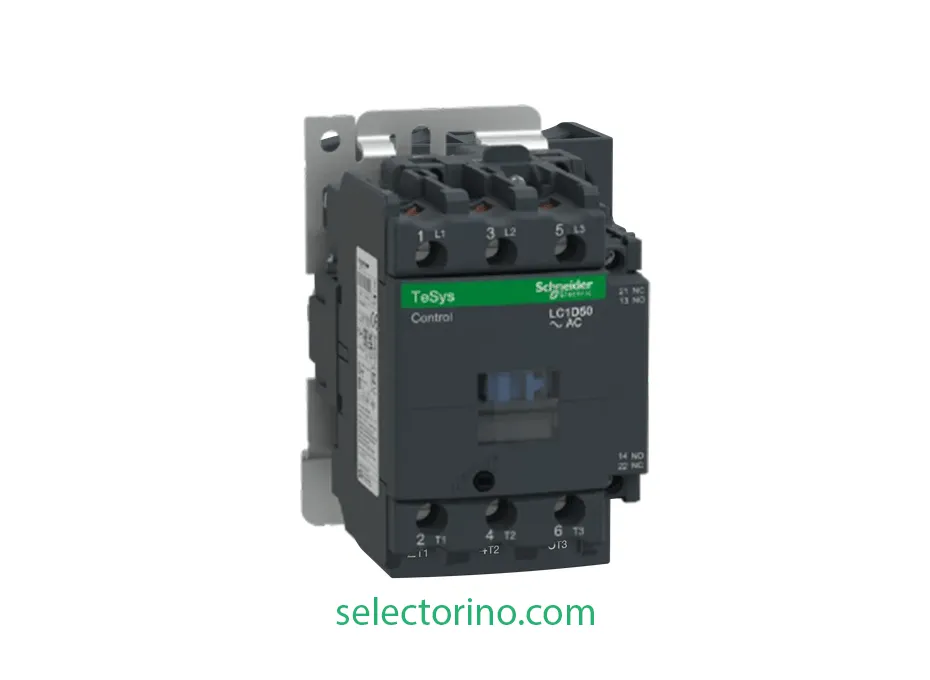

کنتاکتور 50 آمپر 220 ولت جریان متناوب اشنایدر Schneider LC1D50M7

LC1D50M7- Contactor -Schneider Electric



مشخصه فنی شرح و مقدارhttps://www.selectorino.com/3d-flip-book/schneider-lc1d50m7/
برند و سری اشنایدر الکتریک – TeSys Deca (کنتاکتور ۳ پل قدرت / 3NO)
جریان و توان نامی ۵۰ آمپر AC-3 (توان ۲۲ کیلووات در ۴۰۰ ولت) / ۸۰ آمپر اهمی (AC-1)
ولتاژ بوبین فرمان ۲۲۰ ولت متناوب AC با فرکانس ۵۰/۶۰ هرتزبوبین سازگار: LXD3M7
کنتاکت کمکی داخلی ۲ کنتاکت یکپارچه (1NO+1NC) با تاییدیه Mirror Contact
ابعاد و وزن ۱۲۷ × ۷۵ × ۱۱۹ میلی‌متر / وزن خالص: ۱.۴ کیلوگرم

دیتاشیت Schneider-Electric_TeSys-Deca-contactors_LC1D50M7



قیمت نهایی

19,210,000 تومان

ضمانت بازگشت
پشتیبانی تخصصی
ارسال سریع
تضمین کیفیت

کنتاکتور 50 آمپر 220 ولت جریان متناوب اشنایدر Schneider LC1D50M7

LC1D50M7- Contactor -Schneider Electric

کنتاکتور ۵۰ آمپر اشنایدر الکتریک مدل LC1D50M7 (TeSys Deca)

کنتاکتور LC1D50M7 از خانواده TeSys Deca اشنایدر الکتریک، برای کنترل موتورهای سه‌فاز با توان تا ۲۲ کیلووات و همچنین کلیدزنی بارهای مقاومتی تا ۸۰ آمپر طراحی شده است. این کنتاکتور با در نظر گرفتن استانداردهای صنعتی روز اروپا، عملکردی مطمئن و بادوام را در محیط‌های سخت صنعتی تضمین می‌کند.

مزایا و ویژگی‌های کلیدی

  • قابلیت چندمنظوره: مناسب برای موتورهای AC-3 و بارهای مقاومتی AC-1 در یک بدنه صنعتی.
  • عملیات پرتکرار: کلیدزنی تا ۳۶۰۰ سیکل در ساعت برای دقت در خطوط تولید خودکار.
  • استحکام ذاتی: تاییدیه‌های دریایی (GL, BV, DNV) تضمین‌کننده عملکرد در شرایط خاص.
  • صرفه‌جویی انرژی: اتلاف حرارتی پایین (۳.۷ وات/پل) برای کاهش هزینه‌های خنک‌سازی تابلو.

جدول مشخصات فنی

جریان نامی (AC-3) ۵۰ آمپر
توان موتور (400V) ۲۲ کیلووات
جریان اهمی (AC-1) ۸۰ آمپر
ولتاژ بوبین 220V AC 50/60Hz
کنتاکت کمکی 1NO + 1NC



جدول اطلاعات فنی کنتاکتور 50 آمپر 220 ولت جریان متناوب اشنایدر مدل LC1D50M7

مشخصات فنی توضیحات
مدل LC1D50M7
برند اشنایدر الکتریک
ظرفیت جریان 50 آمپر
ولتاژ کاری 220 ولت جریان متناوب
فرکانس کاری 50/60 هرتز
تعداد پل‌ها (پین‌ها) 3 پل
کلاس حرارتی کلاس AC-3
جنس بدنه پلاستیک مقاوم و مواد باکیفیت صنعتی
دمای کاری -5 تا +60 درجه سانتی‌گراد
نوع نصب نصب ریلی یا پیچ‌شونده
کاربردها کنترل موتور، تابلوهای برق، سیستم روشنایی
طول عمر مکانیکی بیش از 10 میلیون سیکل
طول عمر الکتریکی بیش از 1 میلیون سیکل
استانداردها IEC 60947-4-1

جدول مشخصات فنی تفصیلی

پارامتر فنی مقدار / مشخصه
کد فنی LC1D50M7
تعداد پل ۳ پل قدرت (3NO)
ولتاژ بوبین (UcU_c) ۲۲۰ ولت AC (فرکانس ۵۰/۶۰ هرتز)
جریان نامی AC-3 ۵۰ آمپر
توان نامی موتور (400V) ۲۲ کیلووات (AC-3/AC-3e)
جریان نامی AC-1 (اهمی) ۸۰ آمپر
رنج جریان فیوز محافظ ۱۰۰ آمپر gG (تیپ ۱ و ۲)
اتلاف حرارتی ۳.۷ وات/پل (AC-3)
نرخ عملیات کلیدزنی ۳۶۰۰ سیکل در ساعت
ابعاد و وزن ۱۲۷ × ۷۵ × ۱۱۹ میلی‌متر / ۱.۴ کیلوگرم

لوازم جانبی سازگار

برای تکمیل سیستم فرمان و حفاظت با LC1D50M7، از این لوازم‌جانبی استفاده کنید:

  • رله بی‌متال (حفاظت اضافه بار): LRD3355 (37-50A) یا LRD3357 (48-65A) – سری TeSys D
  • کنتاکت کمکی: LADN11, LADN22, LADN31
  • تایمر: LADT2 (On-Delay), LADR2 (Off-Delay)
  • فیلتر نویزگیر: LAD4RCU, LAD4AB (واریستور / دیود زنر)

 ویژگی‌های اصلی این کنتاکتور عبارتند از:

  1. دوام و طول عمر بالا: این کنتاکتور برای عملکرد مداوم و بدون وقفه در شرایط کاری سخت طراحی شده است.
  2. ایمنی و قابلیت اطمینان: با رعایت استانداردهای بین‌المللی، این کنتاکتور از ایمنی بالا برخوردار است و محافظت مناسبی از تجهیزات شما به عمل می‌آورد.
  3. نصب و نگهداری آسان: طراحی ماژولار این کنتاکتور باعث می‌شود که نصب و نگهداری آن در تابلوهای برق و سیستم‌های صنعتی به راحتی انجام شود.
  4. عملکرد بهینه در دماهای مختلف: این کنتاکتور می‌تواند در محیط‌هایی با دمای متغیر و شرایط سخت به خوبی عمل کند، بدون کاهش عملکرد.

کاربردهای کنتاکتور LC1D50M7:

  • کنترل موتورهای الکتریکی بزرگ: مناسب برای راه‌اندازی و قطع موتورهای سه فاز با توان‌های بالا، مانند موتورهای صنایع سنگین.
  • کنترل پمپ‌ها و کمپرسورها: به دلیل توانایی تحمل جریان‌های بالا، در کنترل تجهیزات صنعتی مانند پمپ‌ها و کمپرسورهای قدرتمند به خوبی عمل می‌کند.
  • سیستم‌های اتوماسیون صنعتی: در مدارهای فرمان و کنترل خودکار برای تضمین عملکرد ایمن و دقیق استفاده می‌شود.

کنتاکتور 50 آمپر LC1D50M7 اشنایدر یک انتخاب ایده‌آل برای صنایع سنگین و تاسیساتی است که به قابلیت اطمینان بالا و کنترل دقیق نیاز دارند. این کنتاکتور به دلیل دوام و ایمنی بالا، به طور گسترده در محیط‌های صنعتی و اتوماسیون مورد استفاده قرار می‌گیرد.

سلکتورینو وارد کننده مستقیم اشنایدر
