| ویژگی | مشخصات |
|---|---|
| ابعاد (ارتفاع × عرض × عمق) | 77 × 45 × 84 میلیمتر |
| وزن | 0.58 کیلوگرم |
| مدل | CAD50M7 |
| سری محصول | TeSys D — TeSys CAD |
| نوع تجهیز | رله کنترلی (Control Relay) |
| کاربرد | مدار فرمان و کنترل |
| ترکیب کنتاکتها | 5 NO |
| دسته کاربرد | AC‑14 / AC‑15 / DC‑13 |
| ولتاژ کاری (Ue) | ≤ 690V AC ، فرکانس 25…400Hz |
| ولتاژ کویل (Uc) | 220V AC – 50/60Hz |
| نوع مدار فرمان | AC Standard |
| ولتاژ ضربهای (Uimp) | 6kV |
| ولتاژ عایقی (Ui) | 690V مطابق IEC 60947‑5‑1 600V UL 600V CSA |
| جریان حرارتی (Ith) | 10A در دمای 60°C |
| ظرفیت وصل (Making Capacity) | 140A AC 250A DC |
| تحمل جریان کوتاهمدت (Icw) | 100A (1s) 120A (500ms) 140A (100ms) |
| فیوز پیشنهادی | 10A gG مطابق IEC 60947‑5‑1 |
| توان لحظهای کویل (Inrush) | 70VA |
| توان نگهدارنده | 8VA |
| حداقل ولتاژ سوئیچینگ | 17V |
| حداقل جریان سوئیچینگ | 5mA |
| زمان عملکرد | 12–22 ms وصل (NO Closing) 4–12 ms قطع (NO Opening) |
| حداکثر نرخ قطع و وصل | 180 عملیات در دقیقه |
| دوام مکانیکی | 30 میلیون سیکل |
| مقاومت عایقی | > 10 مگااهم |
| نوع ترمینال | Screw Clamp |
| سطح مقطع کابل | 1…4 mm² سیم سخت 1…4 mm² سیم افشان بدون سرسیم 1…4 mm² افشان با سرسیم (یک کابل) 1…2.5 mm² افشان با سرسیم (دو کابل) |
| گشتاور سفت کردن پیچ | 1.2 N·m |
| نوع نصب | ریل DIN یا نصب روی صفحه |
| استانداردها | IEC 60947‑5‑1 / UL / CSA |
6,035,502 تومان

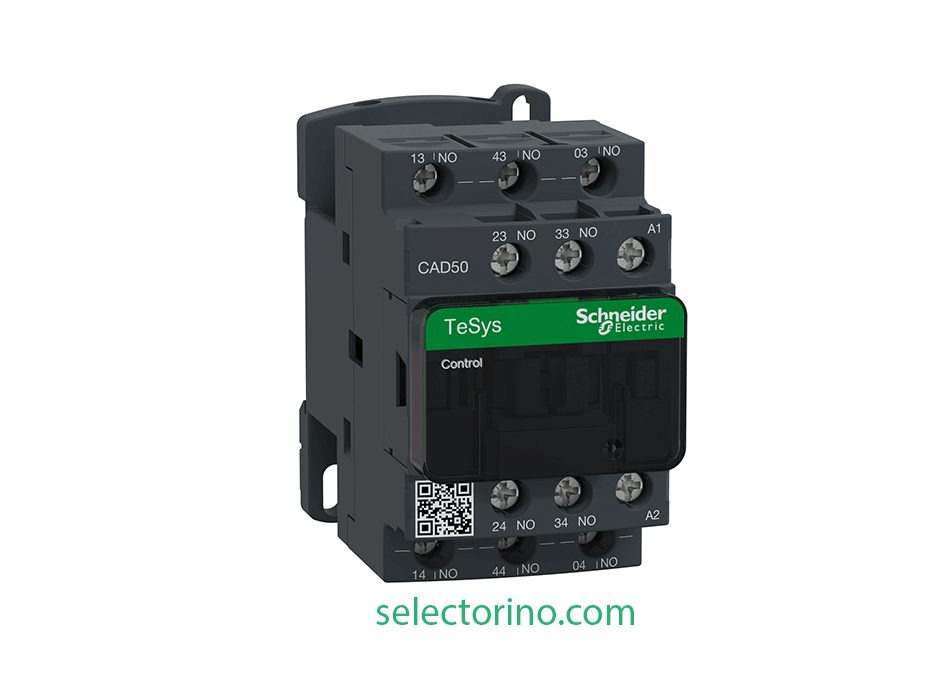

در مهندسی برق صنعتی، زمانی که نیاز به اجرای فرمانهای همزمان و سنکرون در چندین شاخه از مدار وجود دارد، مدل CAD50M7 از برند اشنایدر الکتریک بیرقیب است. این تجهیز که در بازار ایران با نام تجاری کنتاکتور فرمان 50 آمپر (برگرفته از کد فنی CAD50) شناخته میشود، یک رله کنترلی فوقحرفهای برای مدیریت لاجیکهای پیچیده است.
در ادامه، بررسی تخصصی و محتوای سئوشده این محصول را مشاهده میکنید:
اگر به دنبال پایداری مطلق در سیستمهای کنترلی خود هستید، کنتاکتور فرمان اشنایدر CAD50M7 انتخابی فراتر از استانداردهای معمولی است. این تجهیز از سری TeSys Deca، به طور اختصاصی برای کاربردهایی طراحی شده که در آن نیاز به 5 کنتاکت باز (Normally Open) به صورت همزمان وجود دارد. کیفیت ساخت بالای اشنایدر فرانسه در این مدل، تضمینکننده عملکرد بدون نقص در میلیونها بار قطع و وصل است.
شناخت پارامترهای الکتریکی این رله کنترلی، کلید طراحی یک تابلو برق ایمن است:
| ویژگی | مشخصات فنی |
|---|---|
| کد فنی محصول | CAD50M7 |
| برند / سری | Schneider Electric / TeSys CAD |
| ترکیب کنتاکتها | 5 NO (پنج کنتاکت معمولاً باز) |
| ولتاژ بوبین (Uc) | 220V AC (جریان متناوب 50/60Hz) |
| جریان حرارتی مداوم (Ith) | 10 آمپر (در دمای 60 درجه سانتیگراد) |
| ولتاژ عایقی نامی (Ui) | 690 ولت مطابق IEC 60947-5-1 |
| دوام مکانیکی | 30,000,000 سیکل |
| سرعت عملکرد (وصل) | 12 تا 22 میلیثانیه |
| توان مصرفی نگهدارنده | 8 ولتآمپر (8VA) |
| ابعاد (W×H×D) | 45×77×84 میلیمتر |
برخلاف مدلهای رایج که ترکیبی از NO و NC هستند، این مدل دارای 5 کنتاکت باز است. این ویژگی برای مدارهای فرمانی که نیاز دارند با یک تحریک بوبین، پنج مسیر مختلف (مثلاً چراغ سیگنال، ورودی PLC، کنتاکتور قدرت و دو سیستم مانیتورینگ) را همزمان برقدار کنند، بسیار حیاتی و اقتصادی است.
یکی از چالشهای رلههای معمولی، عدم توانایی در سوئیچینگ جریانهای بسیار پایین است. CAD50M7 با قابلیت سوئیچینگ در سطح 17 ولت و 5 میلیآمپر، گزینهای ایدهآل برای ارسال فیدبک به کارتهای ورودی PLC و تجهیزات حساس الکترونیکی است.
این کنتاکتور فرمان تا دمای 60 درجه سانتیگراد، جریان حرارتی 10 آمپر را به صورت مداوم و بدون آسیب به کنتاکتها تحمل میکند. همچنین بدنه مستحکم آن با ولتاژ ضربهای 6kV، سیستم شما را در برابر شوکهای ناگهانی شبکه محافظت میکند.
| مدل | ترکیب کنتاکت |
|---|---|
| CAD32M7 | 3NO + 2NC |
| CAD50M7 | 5NO |
بنابراین:
خرید کالای اصلی اشنایدر، ریسک توقف خط تولید را به صفر نزدیک میکند. کنتاکتور فرمان CAD50M7 با تحمل 180 عملیات در دقیقه، برای محیطهای کاری سنگین (Heavy Duty) ساخته شده است.
