| ویژگی | مشخصات |
|---|---|
| ابعاد (ارتفاع × عرض × عمق) | 77 × 45 × 84 میلیمتر |
| وزن | 0.58 کیلوگرم |
| مدل | CAD32M7 |
| سری محصول | TeSys D — TeSys CAD |
| نوع تجهیز | رله کنترلی (Control Relay) |
| کاربرد | مدار فرمان (Control Circuit) |
| ترکیب کنتاکتها | 3 NO + 2 NC |
| دسته کاربرد | AC‑14 / AC‑15 / DC‑13 |
| ولتاژ کاری (Ue) | ≤ 690V AC، فرکانس 25…400Hz |
| ولتاژ کویل (Uc) | 220V AC – 50/60Hz |
| نوع مدار فرمان | AC Standard 50/60Hz |
| ولتاژ ضربهای (Uimp) | 6kV |
| ولتاژ عایقی (Ui) | 690V مطابق IEC 60947‑5‑1 600V UL 600V CSA |
| جریان حرارتی (Ith) | 10A در 60°C |
| ظرفیت وصل (Making Capacity) | 140A AC (IEC 60947‑5‑1) 250A DC (IEC 60947‑5‑1) |
| تحمل جریان کوتاهمدت (Icw) | 100A (1s) 120A (500ms) 140A (100ms) |
| فیوز پیشنهادی | 10A gG مطابق IEC 60947‑5‑1 |
| حداقل ولتاژ سوئیچینگ | 17V |
| حداقل جریان سوئیچینگ | 5mA |
| سرعت عملکرد | 12–22 ms وصل NO 4–12 ms قطع NO 4–19 ms باز شدن NC 6–17 ms بسته شدن NC |
| توان لحظهای کویل (Inrush) | 70VA |
| توان نگهدارنده | 8VA |
| حداکثر نرخ قطع و وصل | 180 عملیات در دقیقه |
| دوام مکانیکی | 30 میلیون سیکل |
| مقاومت عایقی | > 10 مگااهم |
| نوع ترمینال | Screw Clamp |
| سطح مقطع کابل | 1…4mm² افشان بدون سرسیم 1…4mm² تکسیم 1…4mm² افشان با سرسیم (یک کابل) 1…2.5mm² افشان با سرسیم (دو کابل) |
| گشتاور سفت کردن | 1.2 N·m |
| نوع نصب | نصب روی ریل یا صفحه |
6,035,502 تومان

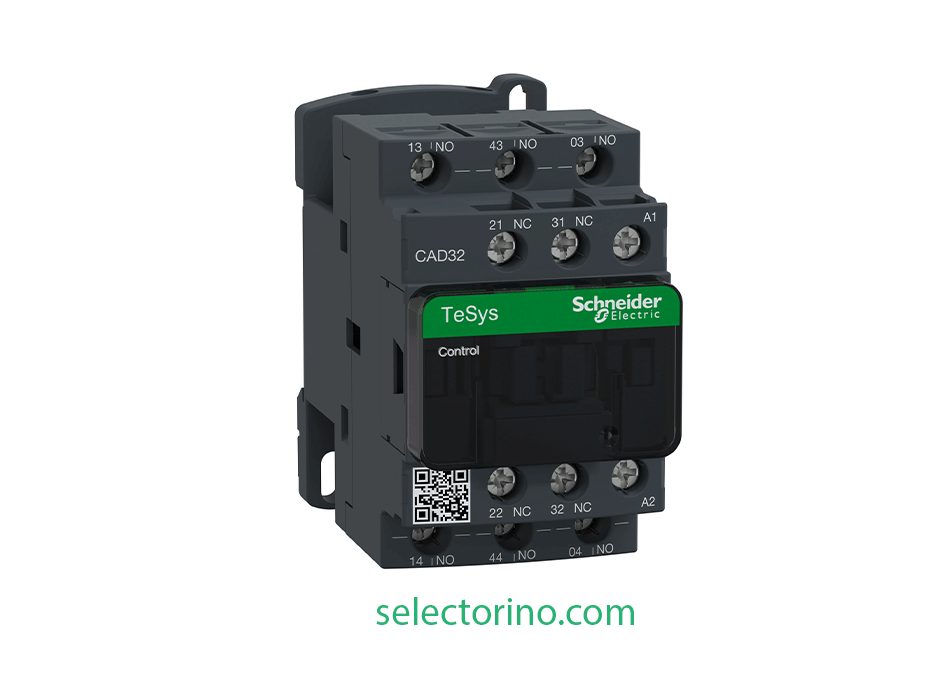

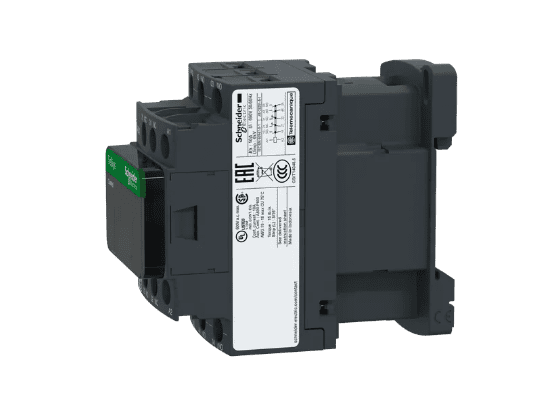

در سیستمهای اتوماسیون و تابلوبرقهای صنعتی، مدیریت سیگنالهای فرمان به تجهیزاتی نیاز دارد که سرعت عمل بالا را با دوام طولانی ترکیب کنند. کنتاکتور مدار فرمان اشنایدر مدل CAD32M7 از سری مشهور TeSys D، فراتر از یک رله معمولی است. این تجهیز که در بازار به نام کنتاکتور فرمان 32 آمپر (بر اساس کد نامگذاری) شناخته میشود، قطبنمای هدایت جریان در مدارات لاجیک و کنترلی است.
این محصول با مهندسی دقیق برند فرانسوی اشنایدر، برای پایداری در سختترین شرایط کاری طراحی شده است:
| ویژگی فنی | مشخصات |
|---|---|
| نام تجاری | کنتاکتور مدار فرمان (Control Contactor) |
| کد فنی محصول | CAD32M7 |
| سری محصول | Schneider TeSys Deca (TeSys D) |
| ترکیب کنتاکتها | 3 NO + 2 NC (3 باز و 2 بسته) |
| ولتاژ بوبین (Uc) | 220V AC (جریان متناوب 50/60Hz) |
| جریان حرارتی (Ith) | 10 آمپر (مطابق استاندارد IEC) |
| ولتاژ کاری (Ue) | تا 690 ولت AC |
| دوام مکانیکی | 30 میلیون سیکل عملکرد |
| نوع اتصال | ترمینال پیچی (Screw Clamp) |
این کنتاکتور فرمان با دارا بودن 5 کنتاکت اصلی (3 کنتاکت معمولاً باز و 2 کنتاکت معمولاً بسته)، دست طراح را برای اجرای انواع مدارات اینترلاک، مانیتورینگ وضعیت و تغییر جهت موتورها باز میگذارد. این ویژگی باعث میشود نیاز به نصب کنتاکتورهای کمکی اضافه کاهش یابد.

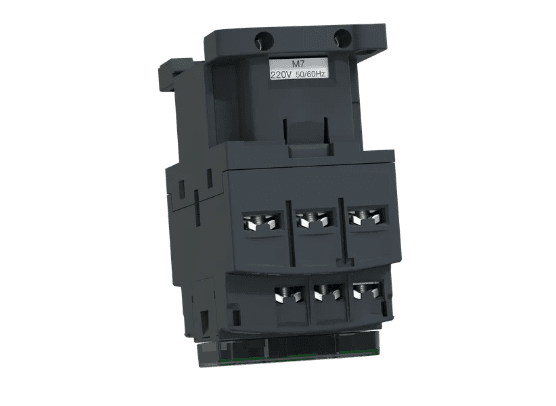

مدل M7 به بوبین استاندارد 220 ولت مجهز شده است که محبوبترین ولتاژ در شبکههای برق ایران است. این بوبین در برابر نوسانات ولتاژی مقاوم بوده و با توان نگهدارنده بسیار پایین (8VA)، گرمای ناچیزی در تابلو تولید میکند.
در مدارهای حفاظتی، زمان طلاست. CAD32M7 با سرعت وصل خیرهکننده (تا 12 میلیثانیه)، تضمین میکند که فرامین صادر شده از اتاق فرمان یا PLC، بدون کمترین تأخیر اجرایی شوند.
این کنتاکتور فرمان 32 آمپر (کد 32) در طیف گستردهای از کاربردها نقش کلیدی دارد:
با توجه به وجود نمونههای غیراصل در بازار، خرید کنتاکتور CAD32M7 اشنایدر از منابع معتبر، ضامن سلامت موتورها و تجهیزات گرانقیمت شماست. ما در این مجموعه با ارائه کالای اصلی همراه با هولوگرام و تاییدیه فنی، خیالتان را از بابت کیفیت راحت میکنیم.
آیا برای انتخاب کنتاکتور مناسب مدار خود به راهنمایی نیاز دارید؟
هماکنون با کارشناسان فنی ما تماس بگیرید تا بهترین پیکربندی را برای پروژهی شما پیشنهاد دهند.
