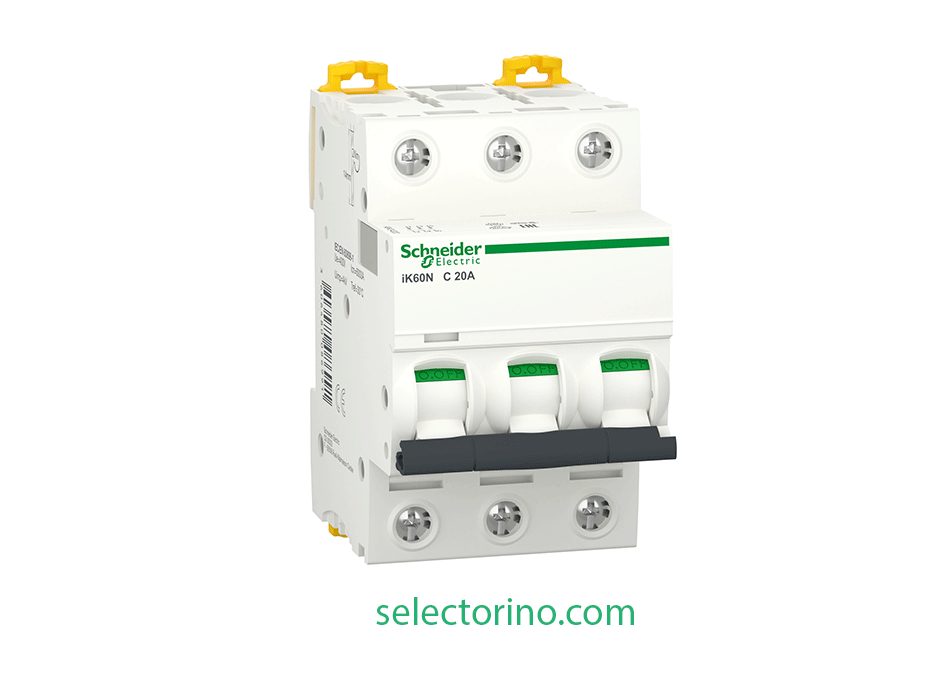

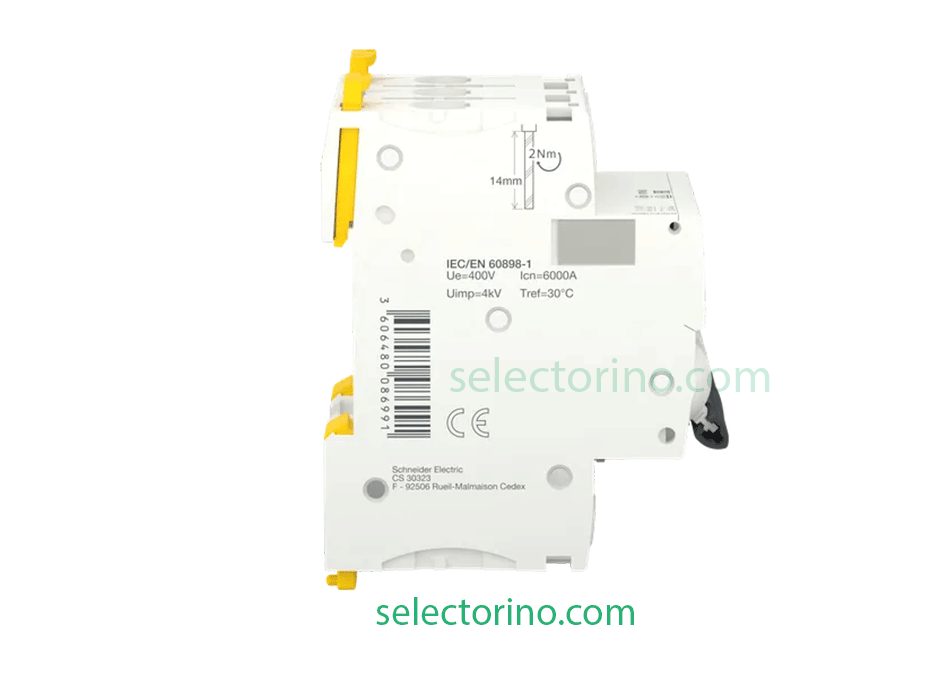

جدول اطلاعات فنی کلید مینیاتوری اشنایدر Schneider Electric مدل A9K24320 (3P-20A)
| پارامتر | مقدار/توضیحات |
|---|---|
| سازنده | اشنایدر الکتریک (Schneider Electric) |
| مدل | A9K24320 |
| نوع کلید | مینیاتوری (MCB) سهپل (3P) |
| جریان نامی | ۲۰ آمپر (۲۰A) |
| ولتاژ نامی | ۴۰۰/۴۱۵ ولت AC (سیستمهای سهفاز) |
| ظرفیت قطع اتصال کوتاه | ۱۰ کیلوآمپر (۱۰kA) مطابق استاندارد IEC 60898-1 |
| منحنی عملکرد (Curve) | نوع C (مناسب برای بارهای عمومی با جریان راهاندازی متوسط) |
| استانداردها | – IEC 60898-1 (کاربردهای مسکونی و تجاری) – IEC 60947-2 (کاربردهای صنعتی) |
| نوع ترمینال | پیچی (Screw Clamp) با قابلیت اتصال به هادیهای انعطافپذیر و صلب |
| محدوده دمای کاری | ۲۵- تا ۶۰+ درجه سانتیگراد |
| تعداد چرخههای مکانیکی | ۲۰,۰۰۰ بار عملیات |
| تعداد چرخههای الکتریکی | ۱۰,۰۰۰ بار عملیات تحت بار نامی |
| ابعاد (عرض × ارتفاع × عمق) | ۵۲.۵ × ۸۰ × ۷۰ میلیمتر (هر پل ۱۷.۵ میلیمتر) |
| وزن | ≈ ۰.۳ کیلوگرم |
| نصب | ریل DIN استاندارد ۳۵ میلیمتری (TS35) |
| فرکانس نامی | ۵۰/۶۰ هرتز |
| گواهینامهها | CE، RoHS، مطابقت با استانداردهای IEC |
3,427,530 تومان
کلیدهای مینیاتوری سه پل 20 آمپر مدل A9K24320 از برند معتبر اشنایدر الکتریک یکی از بهترین انتخابها برای حفاظت از مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه هستند. این کلیدها به دلیل کیفیت بالا، عملکرد پایدار و طول عمر زیاد در میان کاربران صنعتی و خانگی محبوبیت بالایی دارند.
اشنایدر الکتریک یکی از پیشگامان صنعت برق و اتوماسیون صنعتی است. محصولات این شرکت از استانداردهای بینالمللی پیروی میکنند و کیفیت بالایی را ارائه میدهند.
این کلید مینیاتوری دارای بدنهای مقاوم در برابر حرارت و ضربه است که موجب افزایش ایمنی و دوام آن در شرایط مختلف کاری میشود. همچنین، به دلیل استفاده از مواد اولیه باکیفیت، استهلاک پایینی دارد.
این کلید دارای مکانیزم قطع حرارتی-مغناطیسی است که در برابر اضافهبار و اتصال کوتاه به طور خودکار واکنش نشان داده و مدار را ایمن نگه میدارد.
کلید مینیاتوری اشنایدر بهراحتی روی ریلهای استاندارد DIN نصب شده و با تابلوهای برق متنوع سازگاری دارد، که باعث سهولت در تعمیر و نگهداری آن میشود.
این کلید به طور مؤثر از تجهیزات الکتریکی در برابر آسیبهای ناشی از نوسانات ولتاژ، اضافهبار و اتصال کوتاه محافظت میکند.
به دلیل دوام و عملکرد پایدار، هزینههای ناشی از خرابی تجهیزات کاهش یافته و نیاز به تعمیرات مکرر کمتر میشود.
به دلیل طراحی استاندارد، این کلید در محیطهای صنعتی، تجاری و مسکونی قابل استفاده است و بهخوبی با سیستمهای الکتریکی مختلف هماهنگ میشود.
کلیدهای مینیاتوری اشنایدر الکتریک مطابق با استانداردهای IEC 60898 و IEC 60947-2 ساخته شدهاند که تضمینکننده عملکرد ایمن و قابل اعتماد آنها است.
این کلیدها به دلیل توانایی قطع و وصل ایمن، گزینهای ایدهآل برای تابلوهای توزیع برق در کارگاهها، کارخانهها و مراکز تجاری محسوب میشوند.
در ساختمانهای مسکونی و اداری، این کلید میتواند از مدارهای روشنایی و پریزها در برابر نوسانات برق محافظت کند.
به دلیل طراحی مدرن، این کلید در تابلوهای برق هوشمند و سیستمهای اتوماسیون خانگی و صنعتی کاربرد دارد.
قبل از خرید، اطمینان حاصل کنید که مشخصات کلید با نیازهای مدار مورد نظر مطابقت دارد. بررسی ولتاژ کاری، جریان نامی و ظرفیت قطع اتصال کوتاه ضروری است.
برای اطمینان از اصل بودن کالا، توصیه میشود خرید خود را از فروشندگان رسمی و نمایندگیهای معتبر اشنایدر الکتریک انجام دهید.
قبل از خرید، قیمتها را مقایسه کرده و اطمینان حاصل کنید که محصول دارای گارانتی و خدمات پس از فروش معتبر است.
کلید مینیاتوری سه پل 20 آمپر مدل A9K24320 از برند اشنایدر الکتریک به دلیل کیفیت بالا، ایمنی تضمینشده و عملکرد پایدار، یکی از بهترین گزینهها برای حفاظت از مدارهای الکتریکی محسوب میشود. این کلید بهراحتی نصب شده و در محیطهای صنعتی، تجاری و مسکونی کاربرد فراوانی دارد. با خرید از منابع معتبر، میتوان از اصالت کالا و عملکرد بهینه آن اطمینان حاصل کرد.
| مینیاتوری 3P-20 | A9K24320 |
| Device application | Distribution |
|---|---|
| Range | Acti9 |
| Product name | Acti9 iK60 |
| Product or component type | Miniature circuit-breaker |
| Device short name | iK60N |
| Poles description | 3P |
| Number of protected poles | 3 |
| [In] rated current | 20 A at 30 °C |
| Network type | AC |
| Trip unit technology | Thermal-magnetic |
| Curve code | C |
| Breaking capacity | 6000 A Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-1 |
| Suitability for isolation | Yes conforming to EN/IEC 60898-1 |
| Standards | EN/IEC 60898-1 |
| Product certifications | SNI |
| Network frequency | 50/60 Hz |
|---|---|
| Magnetic tripping limit | 5…10 x In |
| [Ics] rated service breaking capacity | 6000 A 100 % conforming to EN/IEC 60898-1 – 400 V AC 50/60 Hz |
| Limitation class | 3 conforming to EN/IEC 60898-1 |
| [Ui] rated insulation voltage | 440 V AC 50/60 Hz conforming to EN/IEC 60898-1 |
| [Uimp] rated impulse withstand voltage | 4 kV conforming to EN/IEC 60898-1 |
| Contact position indicator | No |
| Control type | Toggle |
| Local signalling | ON/OFF indication |
| Mounting mode | Clip-on |
| Mounting support | DIN rail |
| 9 mm pitches | 6 |
| Height | 85 mm |
| Width | 54 mm |
| Depth | 78.5 mm |
| Net weight | 300 g |
| Colour | White |
| Mechanical durability | 20000 cycles |
| Electrical durability | 10000 cycles |
| Locking options description | Padlocking device |
