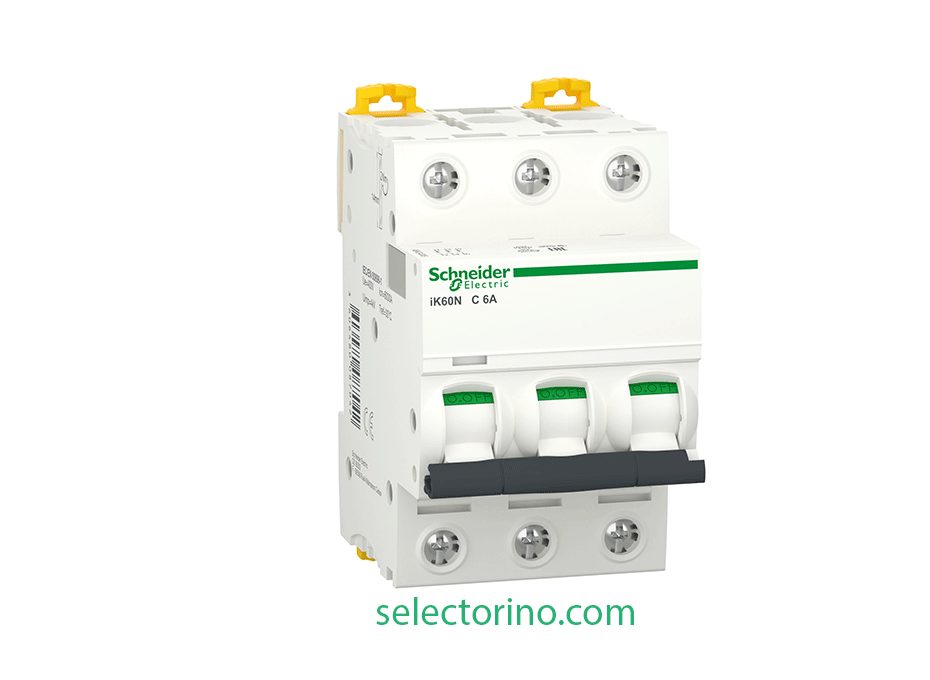

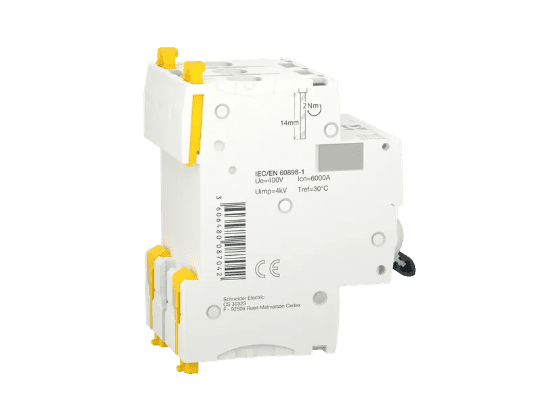

| مینیاتوری 3P-6 | A9K24306 |
| مشخصه فنی | مقدار |
|---|---|
| برند | Schneider Electric |
| مدل | A9K24306 |
| سری محصول | Acti 9 |
| تعداد پل (Pole) | 3P (سه پل) |
| تیپ عملکرد | C (حساسیت متوسط به اضافه بار) |
| جریان نامی (In) | 6 آمپر |
| حداکثر قدرت قطع | 10 کیلوآمپر |
| ولتاژ نامی (Ue) | 230/400 ولت AC |
| نوع نصب | ریلی (DIN Rail) |
| استاندارد حفاظتی | IEC 60898-1 |
| کاربرد اصلی | مدارهای روشنایی، تجاری و صنعتی |
این کلید مینیاتوری با کیفیت ساخت بالا، عملکرد سریع و طراحی مقاوم، گزینهای ایدهآل برای محافظت از سیستمهای توزیع برق در محیطهای صنعتی و تجاری است.
دیتاشیت miniature circuit breaker – iK60N – 3P – 6 A – C curve
3,748,364 تومان
کلیدهای مینیاتوری یکی از مهمترین تجهیزات حفاظتی در مدارهای الکتریکی هستند. کلید مینیاتوری سه پل 6 آمپر مدل A9K24306 از برند معتبر اشنایدر الکتریک، با قابلیتهای منحصربهفرد، انتخابی عالی برای تأمین ایمنی مدارهای الکتریکی است. در ادامه، مشخصات فنی و ویژگیهای این محصول بررسی میشود.
این کلید مینیاتوری از تجهیزات الکتریکی در برابر جریانهای غیرمجاز و اضافهبار محافظت کرده و از بروز آسیبهای احتمالی جلوگیری میکند.
به دلیل کیفیت ساخت عالی و استفاده از مواد اولیه مرغوب، این محصول دارای عمر طولانی و عملکرد مطمئن است.
این کلید مینیاتوری با طراحی ماژولار و قابلیت نصب روی ریل استاندارد، بهراحتی در تابلوهای برق قرار میگیرد.
کلید مینیاتوری سه پل 6 آمپر مدل A9K24306 از برند اشنایدر الکتریک، با قدرت قطع بالا، ایمنی تضمینشده و طراحی استاندارد، یک گزینه ایدهآل برای محافظت از مدارهای الکتریکی است. این محصول با دوام بالا و عملکرد دقیق، انتخابی مطمئن برای تأسیسات برقی محسوب میشود.
| Device application | Distribution |
|---|---|
| Range | Acti9 |
| Product name | Acti9 iK60 |
| Product or component type | Miniature circuit-breaker |
| Device short name | iK60N |
| Poles description | 3P |
| Number of protected poles | 3 |
| [In] rated current | 6 A at 30 °C |
| Network type | AC |
| Trip unit technology | Thermal-magnetic |
| Curve code | C |
| Breaking capacity | 6000 A Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-1 |
| Suitability for isolation | Yes conforming to EN/IEC 60898-1 |
| Standards | EN/IEC 60898-1 |
| Product certifications | SNI |
| Network frequency | 50/60 Hz |
|---|---|
| Magnetic tripping limit | 5…10 x In |
| [Ics] rated service breaking capacity | 6000 A 100 % conforming to EN/IEC 60898-1 – 400 V AC 50/60 Hz |
| Limitation class | 3 conforming to EN/IEC 60898-1 |
| [Ui] rated insulation voltage | 440 V AC 50/60 Hz conforming to EN/IEC 60898-1 |
| [Uimp] rated impulse withstand voltage | 4 kV conforming to EN/IEC 60898-1 |
| Contact position indicator | No |
| Control type | Toggle |
| Local signalling | ON/OFF indication |
| Mounting mode | Clip-on |
| Mounting support | DIN rail |
| 9 mm pitches | 6 |
| Height | 85 mm |
| Width | 54 mm |
| Depth | 78.5 mm |
| Net weight | 300 g |
| Colour | White |
| Mechanical durability | 20000 cycles |
| Electrical durability | 10000 cycles |
| Locking options description | Padlocking device |
کلید مینیاتوری سه پل 6 آمپر مدل A9K24306 از سری Acti 9 برند Schneider Electric، یکی از بهترین گزینهها برای حفاظت از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه است. این کلید با استانداردهای بینالمللی IEC سازگار بوده و برای مدارهای صنعتی، تجاری و روشنایی مناسب است.
مدل A9K24306 از برند اشنایدر الکتریک یک کلید مینیاتوری است که معمولاً به عنوان یک کلید مینیاتوری سه پل (3P) با ویژگیهای خاص طراحی شده است. مشخصات این مدل به طور کلی به شرح زیر است:
-نوع: 3P (سه پل)
– جریان نامی (In): 32 آمپر
– منحنی ترمز: C (مناسب برای تجهیزات با جریان راهاندازی متوسط)
– حداکثر ولتاژ کاری: 400V AC
– حداکثر قدرت قطع: معمولاً تا 10 کیلو آمپر
– دمای کارکرد: بین -25 تا +60 درجه سانتیگراد
– نصب: قابلیت نصب بر روی ریل DIN
– استانداردها: مطابق با استانداردهای IEC 60898
