| مینیاتوری 3P-4 | A9F74304 |
| مشخصه فنی | مقدار |
|---|---|
| برند | Schneider Electric |
| مدل | A9F74304 |
| سری محصول | Acti 9 |
| تعداد پل (Pole) | 3P (سه پل) |
| تیپ عملکرد | C (حساسیت متوسط به اضافه بار) |
| جریان نامی (In) | 4 آمپر |
| حداکثر قدرت قطع | 10 کیلوآمپر |
| ولتاژ نامی (Ue) | 230/400 ولت AC |
| نوع نصب | ریلی (DIN Rail) |
| استاندارد حفاظتی | IEC 60898-1 |
| کاربرد اصلی | مدارهای توزیع برق صنعتی و تجاری |
این کلید به دلیل طراحی مقاوم و کیفیت ساخت بالا، گزینهای مناسب برای حفاظت از مدارهای حساس صنعتی و تجاری است.
5,451,011 تومان

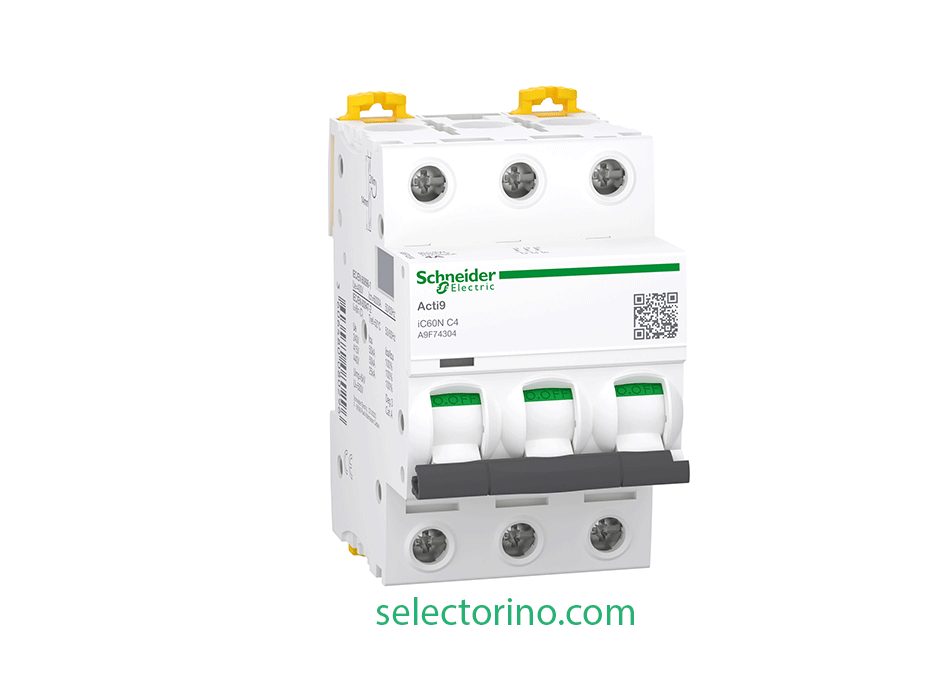

کلیدهای مینیاتوری نقش مهمی در حفاظت از مدارهای الکتریکی دارند. یکی از محصولات باکیفیت در این حوزه، کلید مینیاتوری سه پل 4 آمپر مدل A9F74304 از برند معتبر اشنایدر الکتریک است. در ادامه، مشخصات فنی و ویژگیهای این محصول را بررسی میکنیم.
این کلید مینیاتوری از تجهیزات حساس در برابر جریانهای غیرمجاز محافظت کرده و از بروز حوادث الکتریکی جلوگیری میکند.
به لطف کیفیت ساخت بالا، این محصول دارای طول عمر بالایی بوده و عملکرد قابل اعتمادی دارد.
با طراحی ماژولار و نصب ریلی، این کلید مینیاتوری بهراحتی در تابلو برقها نصب میشود.
این کلید برای حفاظت از مدارهای سه فاز در سیستمهای الکتریکی کممصرف، تابلوهای توزیع و تجهیزات صنعتی سبک ایدهآل است.
کلید مینیاتوری سه پل 4 آمپر مدل A9F74304 از برند اشنایدر الکتریک، با ویژگیهای فنی برجسته، ایمنی بالا و دوام زیاد، انتخابی عالی برای محافظت از مدارهای الکتریکی است. اگر بهدنبال محصولی باکیفیت برای تابلو برق خود هستید، این مدل گزینهای مطمئن محسوب میشود.
کلید مینیاتوری سه پل 4 آمپر مدل A9F74304 از سری Acti 9 برند Schneider Electric یکی از محصولات باکیفیت برای محافظت از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه است. این کلید با استانداردهای بینالمللی سازگار بوده و برای مدارهای توزیع برق صنعتی و تجاری گزینهای ایدهآل محسوب میشود.
| Range | Acti9 |
|---|---|
| Product name | Acti9 iC60 |
| Product or component type | Miniature circuit-breaker |
| Device short name | IC60N |
| Poles description | 3P |
| Number of protected poles | 3 |
| [In] rated current | 4 A |
| Network type | DC AC |
| Trip unit technology | Thermal-magnetic |
| Curve code | C |
| Breaking capacity | 6000 A Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-1 50 kA Icu at 12…133 V AC 50/60 Hz conforming to EN/IEC 60947-2 50 kA Icu at 220…240 V AC 50/60 Hz conforming to EN/IEC 60947-2 50 kA Icu at 380…415 V AC 50/60 Hz conforming to EN/IEC 60947-2 25 kA Icu at 440 V AC 50/60 Hz conforming to EN/IEC 60947-2 10 kA Icu at <= 180 V DC conforming to EN/IEC 60947-2 |
| Utilisation category | Category A conforming to EN 60947-2 Category A conforming to IEC 60947-2 |
| Suitability for isolation | Yes conforming to EN 60898-1 Yes conforming to EN 60947-2 Yes conforming to IEC 60898-1 Yes conforming to IEC 60947-2 |
| Standards | EN 60947-2 IEC 60898-1 EN 60898-1 IEC 60947-2 |
| Quality labels | NF |
| Network frequency | 50/60 Hz |
|---|---|
| Magnetic tripping limit | 8 x In +/- 20 % |
| [Ics] rated service breaking capacity | 50 kA 100 % conforming to EN 60947-2 – 220…240 V AC 50/60 Hz 50 kA 100 % conforming to IEC 60947-2 – 220…240 V AC 50/60 Hz 50 kA 100 % conforming to EN 60947-2 – 380…415 V AC 50/60 Hz 25 kA 100 % conforming to EN 60947-2 – 440 V AC 50/60 Hz 50 kA 100 % conforming to IEC 60947-2 – 380…415 V AC 50/60 Hz 25 kA 100 % conforming to IEC 60947-2 – 440 V AC 50/60 Hz 50 kA 100 % conforming to IEC 60947-2 – 12…133 V AC 50/60 Hz 50 kA 100 % conforming to EN 60947-2 – 12…133 V AC 50/60 Hz 6000 A 100 % conforming to EN 60898-1 – 400 V AC 50/60 Hz 6000 A 100 % conforming to IEC 60898-1 – 400 V AC 50/60 Hz 10 kA 100 % conforming to IEC 60947-2 – 125…180 V DC 10 kA 100 % conforming to EN 60947-2 – 125…180 V DC |
| Limitation class | 3 conforming to EN 60898-1 3 conforming to IEC 60898-1 |
| [Ui] rated insulation voltage | 500 V AC 50/60 Hz conforming to EN 60947-2 500 V AC 50/60 Hz conforming to IEC 60947-2 |
| [Uimp] rated impulse withstand voltage | 6 kV conforming to EN 60947-2 6 kV conforming to IEC 60947-2 |
| Contact position indicator | Yes |
| Control type | Toggle |
مینیاتوری سه پل 4 آمپر مدل A9F74304 از برند اشنایدر الکتریک، یک کلید مینیاتوری است که برای حفاظت از مدارهای الکتریکی طراحی شده است.
این کلید مینیاتوری معمولاً در کاربردهای صنعتی و تجاری استفاده میشود و میتواند در سیستمهای توزیع و روشنایی به محافظت از مدارها کمک کند.
