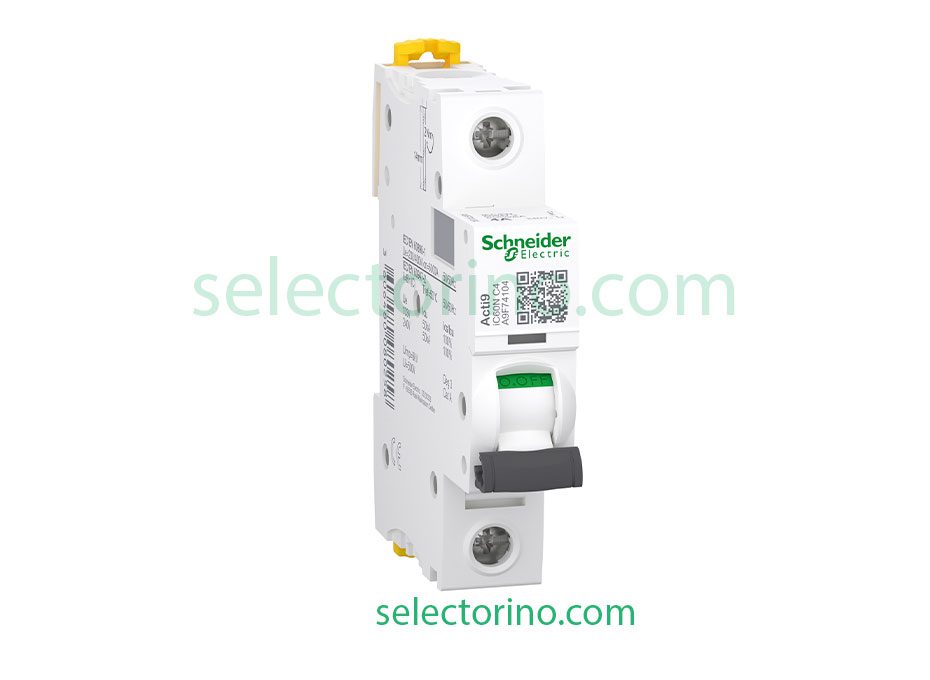

مینیاتوری تک فاز با جریان نامی 4 آمپر 1P-4مدل A9F74104 برند Schneider Electric

مینیاتوری A9F74104 Schneider Electric یک کلید محافظ مدار تک فاز با جریان نامی 4 آمپر و منحنی عملکرد C است. این محصول توسط شرکت شناخته شده Schneider Electric تولید شده و برای محافظت از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه طراحی شده است.

مشخصات فنی کلیدی:

• مدل: A9F74104
• برند: Schneider Electric
• نوع: مینیاتوری
• تعداد فاز: 1 فاز (تک فاز)
• جریان نامی: 4 آمپر
• منحنی عملکرد: C
• قدرت قطع:
  • 6000 آمپر در 230 ولت AC (طبق استاندارد IEC 60898-1)
  • 50 کیلوآمپر در 220 تا 240 ولت AC (طبق استاندارد IEC 60947-2)
• کاربرد: محافظت از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه
• مزایا:
  • طراحی جمع و جور و نصب آسان
  • عملکرد مطمئن و قابل اعتماد
  • عمر طولانی
  • قابلیت اطمینان بالا
  • نشانگر وضعیت بصری (VisiTrip) برای تشخیص سریع عیب
• استانداردها: IEC 60898-1, IEC 60947-2

🔹 ویژگی‌ها:
✔️ حفاظت از مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه
✔️ مناسب برای استفاده در تابلوهای برق خانگی، تجاری و صنعتی سبک
✔️ دارای نشانگر وضعیت قطع و وصل جهت سهولت در تشخیص عملکرد کلید
✔️ طراحی کامپکت و نصب آسان روی ریل استاندارد DIN

💡 نکته: این کلید مینیاتوری برای محافظت از تجهیزات الکتریکی و سیم‌کشی در برابر جریان‌های غیرمجاز و افزایش ایمنی مدارهای الکتریکی استفاده می‌شود.

کاربردهای معمول:

• صنعت: در تابلوهای برق صنعتی برای محافظت از مدارهای کم جریان استفاده می شود.
• مسکونی: برای محافظت از مدارهای روشنایی، پریزهای برق و سایر تجهیزات الکتریکی با مصرف کم در منازل و ساختمان های تجاری به کار می رود.
• تجاری: در سیستم های برق تجاری برای محافظت از مدارهای مختلف مانند سیستم های کنترل دسترسی، سیستم های امنیتی و … استفاده می شود.

مزایای استفاده از مینیاتوری A9F74104:

• ایمنی: با قطع سریع جریان در صورت بروز اضافه بار یا اتصال کوتاه، از بروز آتش سوزی و آسیب به تجهیزات جلوگیری می کند.
• قابلیت اطمینان: به دلیل کیفیت بالای ساخت و مواد به کار رفته، دارای عمر طولانی و عملکرد پایدار است.
• سهولت نصب: به راحتی بر روی ریل DIN قابل نصب است و نیازی به سیم کشی پیچیده ندارد.
• نشانگر وضعیت بصری: با استفاده از نشانگر VisiTrip، تشخیص سریع عیب و تعمیر آن آسان تر می شود.

مقایسه با مدل A9F74102:

هر دو مدل A9F74102 و A9F74104 از نظر ساختار و عملکرد بسیار شبیه به هم هستند. اصلی ترین تفاوت آنها در جریان نامی است. مدل A9F74102 برای مدارهایی با جریان نامی 2 آمپر و مدل A9F74104 برای مدارهایی با جریان نامی 4 آمپر مناسب است.

انتخاب مینیاتوری مناسب:

برای انتخاب مینیاتوری مناسب، باید به عوامل زیر توجه کنید:

• جریان نامی: باید حداقل برابر با جریان مصرفی مدار باشد.
• منحنی عملکرد: با توجه به نوع بار و شرایط محیطی انتخاب می شود.
• قدرت قطع: باید متناسب با ظرفیت خط و تجهیزات حفاظتی سیستم باشد.
• استانداردها: باید مطابق با استانداردهای ملی و بین المللی باشد.

نکته: برای انتخاب و نصب مینیاتوری، بهتر است از متخصص برق سلکتورینو کمک بگیرید.

آیا می توانید اطلاعات بیشتری در مورد کاربردهای خاص این مینیاتوری یا مقایسه آن با محصولات مشابه ارائه دهید؟

لطفا توجه داشته باشید: این اطلاعات صرفا جهت آشنایی کلی با محصول ارائه شده است و برای تصمیم گیری نهایی در مورد خرید و نصب، باید به اطلاعات فنی دقیق محصول و مشاوره با متخصصین برق سلکتورینو مراجعه کنید.
