| مقدار | مشخصه |
|---|---|
| LRD365 | کد محصول |
| ۱۲۳ × ۵۵ × ۷۰ میلیمتر | ابعاد (عمق × عرض × ارتفاع) |
| ۰٫۳۷۵ کیلوگرم | وزن خالص |
| ۴۸…۶۵ آمپر | محدوده تنظیم جریان (Thermal protection adjustment range) |
| TeSys / TeSys Deca / TeSys LRD | سری / نام محصول |
| رله اضافهبار حرارتی دیفرانسیلی (EverLink BTR) | نوع محصول |
| حفاظت موتور | کاربرد |
| LC1D50A، LC1D65A | سازگاری |
| AC / DC ، ۰ تا ۴۰۰ هرتز | نوع شبکه / فرکانس |
| Class 10A مطابق IEC 60947-4-1 | کلاس اضافهبار |
| Ui: ۶۰۰V (UL/CSA، مدار قدرت)؛ ۶۹۰V (IEC 60947-4-1، مدار قدرت)؛ Ue: ۶۹۰V AC ؛ Uimp: ۶kV | ولتاژها |
| ۱٫۱۴ ± ۰٫۰۶ × Ir | آستانه تریپ |
| تریپ در ۱۳۰٪ Ir در حالت دو فاز، با فاز سوم در ۰ | حساسیت قطع فاز |
| ۱NO + ۱NC | کنتاکت کمکی |
| Ith: ۵A (مدار سیگنالینگ)؛ AC-15: ۰٫۹۵A در ۳۸۰V ؛ DC-13: ۰٫۰۶A در ۴۴۰V | جریانها (مدار سیگنالینگ) |
| ۴A gG / ۴A BS برای مدار سیگنالینگ | فیوز پیشنهادی |
| دکمه قرمز Stop ، دکمه آبی Reset | نوع کنترل |
| ۲۰- تا ۶۰+ درجه سانتیگراد | جبرانسازی دما |
| روی صفحه (با متعلقات خاص)، روی ریل (با متعلقات خاص)، یا زیر کنتاکتور | روش نصب |
| مدار کنترل: ترمینال پیچی ۲× (۱…۲٫۵ mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم؛ مدار قدرت: EverLink BTR، ۱× (۱…۳۵ mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم | اتصالات |
| مدار کنترل: ۱٫۷ N·m ؛ مدار قدرت: ۵ N·m | گشتاور سفتکردن |
15,344,179 تومان

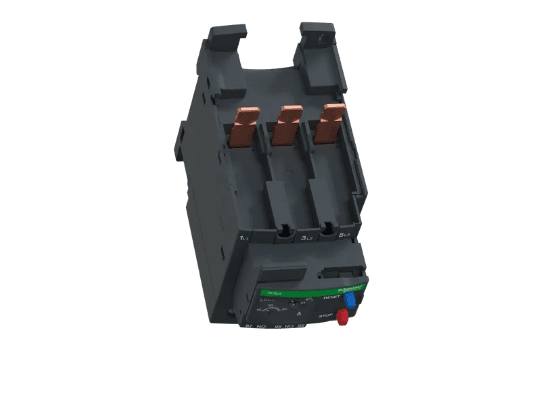

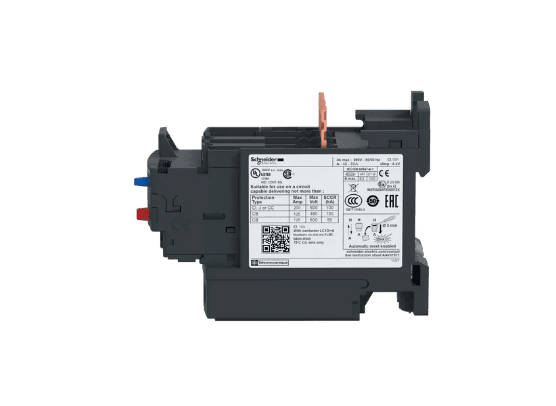

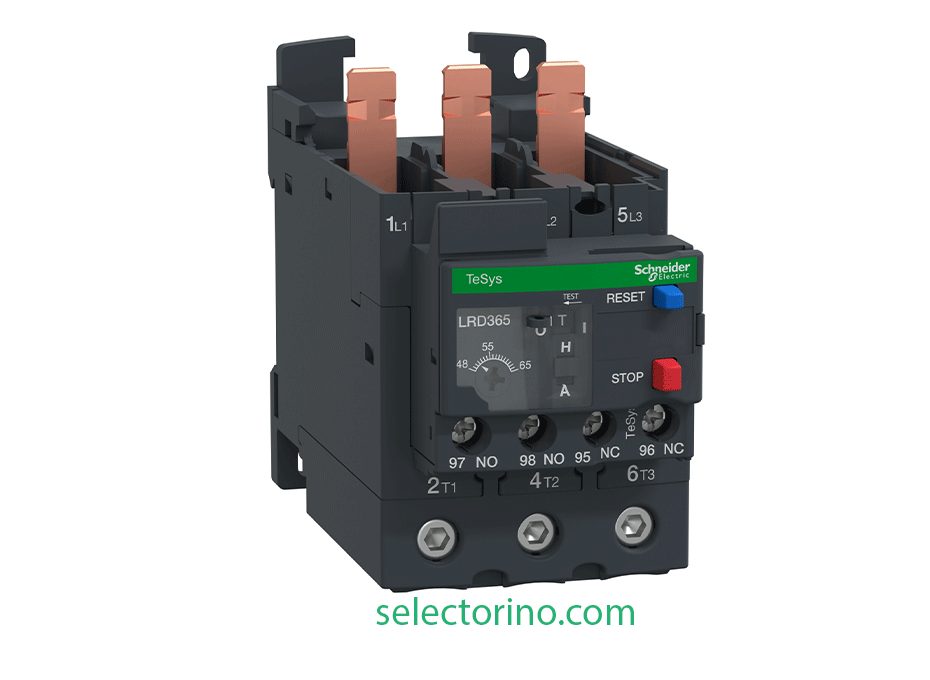

Schneider Electric LRD365 از سری TeSys / TeSys Deca / TeSys LRD یک رله اضافهبار حرارتی دیفرانسیلی با اتصال قدرت EverLink BTR است که برای حفاظت موتور در رنجهای جریان بالاتر طراحی شده است. این مدل با محدوده تنظیم 48…65 آمپر، کلاس حفاظتی Class 10A و سازگاری با کنتاکتورهای LC1D50A و LC1D65A، برای موتورهای سهفاز صنعتی با بار متوسط تا نسبتاً سنگین، انتخابی استاندارد، قابلاعتماد و حرفهای بهشمار میآید.
| مشخصه | مقدار |
|---|---|
| کد محصول | LRD365 |
| ابعاد (عمق × عرض × ارتفاع) | 123 × 55 × 70 میلیمتر |
| وزن خالص | 0.375 کیلوگرم |
| وزن تقریبی اعلامشده | 0.38 کیلوگرم |
| محدوده تنظیم جریان (Ir) | 48…65 آمپر |
| سری / نام محصول | TeSys / TeSys Deca / TeSys LRD |
| نوع محصول | رله اضافهبار حرارتی دیفرانسیلی (EverLink BTR) |
| کاربرد | حفاظت موتور |
| سازگاری | LC1D50A، LC1D65A |
| نوع شبکه / فرکانس | AC / DC ، 0 تا 400 هرتز |
| کلاس اضافهبار | Class 10A مطابق IEC 60947-4-1 |
| ولتاژها | Ui: 600V (UL/CSA، مدار قدرت) / 690V (IEC 60947-4-1، مدار قدرت) ؛ Ue: 690V AC ؛ Uimp: 6kV |
| آستانه تریپ | 1.14±0.06×Ir1.14 \pm 0.06 \times Ir |
| آستانه تریپ فنی اعلامشده | 1.14 × Ir |
| حساسیت قطع فاز | تریپ در 130٪ Ir در حالت دو فاز، با فاز سوم در 0 |
| کنتاکت کمکی | 1NO + 1NC |
| جریانها (مدار سیگنالینگ) | Ith: 5A ؛ AC-15: 0.95A در 380V ؛ DC-13: 0.06A در 440V |
| فیوز پیشنهادی | 4A gG / 4A BS برای مدار سیگنالینگ |
| نوع کنترل | دکمه قرمز Stop ، دکمه آبی Reset |
| جبرانسازی دما | 20- تا 60+ درجه سانتیگراد |
| روش نصب | روی صفحه (با متعلقات خاص)، روی ریل (با متعلقات خاص)، یا زیر کنتاکتور |
| اتصالات مدار کنترل | ترمینال پیچی 2× (1…2.5 mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم |
| اتصالات مدار قدرت | EverLink BTR، 1× (1…35 mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم |
| گشتاور سفتکردن | مدار کنترل: 1.7 N·m ؛ مدار قدرت: 5 N·m |
| درجه حفاظت | IP20 |
رله حرارتی LRD365 برای حفاظت از موتورهایی طراحی شده که جریان نامی آنها در محدوده 48 تا 65 آمپر قرار دارد. این بازه، LRD365 را به گزینهای مناسب برای موتورهای صنعتی بزرگتر، تجهیزات مکانیکی با بار پیوستهتر و تابلوهای قدرتی تبدیل میکند که از کنتاکتورهای LC1D50A یا LC1D65A استفاده میکنند.
این مدل مانند سایر اعضای خانواده TeSys LRD از نوع دیفرانسیلی است؛ یعنی علاوهبر حفاظت در برابر اضافهبار حرارتی، در برابر عدم تعادل فاز و قطع یک فاز نیز عملکرد حفاظتی مؤثر دارد. این موضوع برای موتورهای سهفاز در این سطح جریان بسیار مهم است، چون کارکرد دو فاز میتواند بهسرعت باعث افزایش دمای سیمپیچ و آسیب جدی به موتور شود.
اگر جریان پلاک موتور شما در محدودهای مثل 50A، 55A، 60A یا 63A باشد، LRD365 یکی از گزینههای اصلی انتخاب است.
تنظیم Ir باید تا حد امکان بر اساس FLC واقعی پلاک موتور انجام شود، نه صرفاً بر اساس توان تقریبی.
کلاس 10A برای موتورهایی مناسب است که زمان راهاندازی نرمال دارند. در کاربردهایی که استارت طولانی یا بار راهاندازی سنگین وجود دارد، همیشه باید بررسی شود که کلاس 10A با رفتار استارت موتور سازگار باشد.
ویژگی تریپ در 130٪ Ir در حالت دو فاز، یکی از مهمترین بخشهای حفاظت موتور سهفاز است. در عمل، این قابلیت به جلوگیری از کارکرد خطرناک موتور در شرایط single phasing کمک میکند.
در این رنج جریان، کیفیت اتصال الکتریکی اهمیت بسیار بالایی دارد. استفاده از EverLink BTR باعث میشود اتصال قدرت در برابر شلشدن ناشی از سیکلهای حرارتی، لرزش و تغییرات مکانیکی پایدارتر بماند. این مزیت در تابلوهای صنعتی واقعاً ارزشمند است.
این مدل برای کار با فریمهای بالاتر کنتاکتور طراحی شده و از نظر مکانیکی و الکتریکی با LC1D50A و LC1D65A هماهنگ است. این نکته در انتخاب صحیح مجموعه کنتاکتور + رله حرارتی بسیار مهم است.
اگر برای یک موتور سهفاز صنعتی با FLC بین 48 تا 65 آمپر بهدنبال یک رله اضافهبار حرارتی اشنایدر مطمئن هستید، LRD365 یکی از مدلهای مناسب و استاندارد در خانواده TeSys LRD است. این مدل با ترکیب Class 10A، حفاظت قطع فاز، کنتاکت کمکی 1NO+1NC و اتصالات EverLink BTR، برای بسیاری از پروژههای صنعتی انتخابی حرفهای و قابلاتکا خواهد بود.
برای خرید LRD365 با اطمینان از اصالت، مشاوره فنی و انتخاب صحیح, پیشنهاد میشود از سلکتورینو اقدام کنید؛ چون سلکتورینو مرجع تخصصی و واردکننده مستقیم اشنایدر است و میتواند بر اساس جریان موتور، نوع راهاندازی، مدل کنتاکتور و شرایط کاری بهترین پیشنهاد را ارائه دهد.
