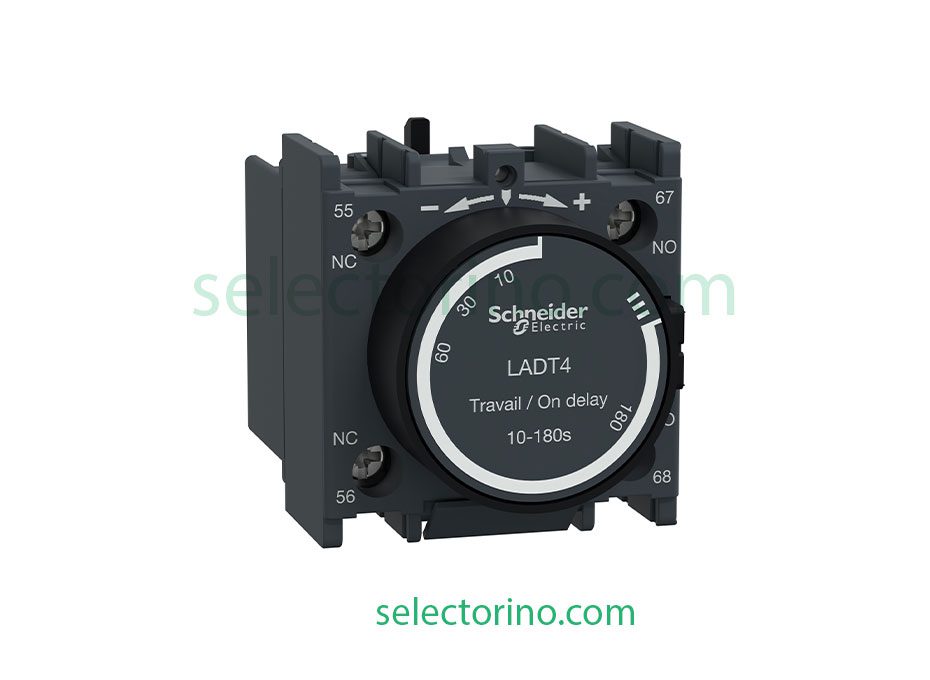

تایمر بادی  اشنایدر LADT4 اشنایدر Schneider Electric

تایمر بادی (پنوماتیک) اشنایدر الکتریک مدل LADT4، یک تایمر مکانیکی است که بدون نیاز به منبع تغذیه عمل می‌کند و برای کنتاکتورهای سری D و F طراحی شده است.

تایمر بادی اشنایدر الکتریک مدل LADT4 یک تایمر پنوماتیکی با عملکرد تأخیر در وصل (ON Delay) است که بدون نیاز به منبع تغذیه الکتریکی و با استفاده از مکانیزم مکانیکی عمل می‌کند. این تایمر به‌صورت مستقیم بر روی کنتاکتورهای سری TeSys D و TeSys F نصب می‌شود. مشخصات فنی این تایمر به شرح زیر است:

جدول مشخصات فنی:

این تایمر با استفاده از مکانیزم پنوماتیک، تأخیر در وصل را بدون نیاز به منبع تغذیه الکتریکی فراهم می‌کند و به‌راحتی بر روی جلوی کنتاکتورهای سری D و F نصب می‌شود.

کاربرد اصلی: تایمر LADT4 برای ایجاد تأخیر در وصل تجهیزات الکتریکی در مدارهای کنترلی استفاده می‌شود. به‌عنوان مثال، در مدارهای راه‌اندازی موتورهای سه‌فاز به روش ستاره-مثلث، این تایمر می‌تواند تأخیر مورد نیاز بین تغییر وضعیت‌ها را فراهم کند.

ویژگی مهم: عملکرد مکانیکی این تایمر باعث می‌شود که در محیط‌هایی که نیاز به سادگی، دوام و عدم وابستگی به برق برای عملکرد تایمر دارند، بسیار کاربردی و قابل اعتماد باشد.

تایمر بادی اشنایدر LADT4: یک راه حل دقیق و قابل اعتماد برای کنترل زمان

تایمر بادی LADT4 یکی از محصولات محبوب شرکت اشنایدر الکتریک است که برای ایجاد تأخیر زمانی در مدارهای الکتریکی به کار می‌رود. این تایمر به صورت سری با کنتاکتورهای سری D و F اشنایدر نصب شده و به طور گسترده در صنایع مختلف برای کنترل دقیق فرآیندها و حفاظت از تجهیزات استفاده می‌شود.

مشخصات فنی

• محدوده زمانی: 10 تا 180 ثانیه
• نوع کنتاکت‌ها: 1NO+1NC (یک کنتاکت باز به صورت نرمال و یک کنتاکت بسته به صورت نرمال)
• ولتاژ کاری: متناسب با کنتاکتور مورد استفاده
• جریان نامی: متناسب با کنتاکتور مورد استفاده
• دماي کاري: -25 تا +70 درجه سانتی‌گراد
• مونتاژ: روی کنتاکتور سری D و F اشنایدر

ساختار و عملکرد

تایمر LADT4 از یک محفظه حاوی هوای فشرده، یک دیافراگم و یک مکانیزم فنری تشکیل شده است. با اعمال ولتاژ به بوبین کنتاکتور، هوای فشرده به تدریج وارد محفظه شده و دیافراگم را به حرکت در می‌آورد. این حرکت باعث تغییر وضعیت کنتاکت‌ها می‌شود. زمان تاخیر توسط اندازه روزنه ورودی هوا و حجم محفظه تعیین می‌شود.

کاربردها

• کنترل زمان روشن و خاموش شدن موتورها: ایجاد تاخیر در روشن شدن موتور برای جلوگیری از جریان راه‌اندازی بالا و ایجاد تاخیر در خاموش شدن موتور برای خنک شدن آن.
• ایجاد توالی زمانی در فرآیندهای صنعتی: هماهنگ کردن مراحل مختلف یک فرآیند صنعتی با استفاده از چندین تایمر.
• حفاظت از تجهیزات: ایجاد تاخیر در قطع مدار در صورت بروز خطا برای جلوگیری از آسیب به تجهیزات.
• کنترل چراغ‌های چشمک زن: ایجاد چشمک زدن با فرکانس‌های مختلف.

مزایا

• سادگی و قابلیت اطمینان: ساختار ساده و مکانیکی، قابلیت اطمینان بالایی را برای این تایمر فراهم می‌کند.
• تنظیم آسان: زمان تاخیر به سادگی با چرخاندن یک پیچ قابل تنظیم است.
• قیمت مناسب: نسبت به تایمرهای الکترونیکی، قیمت پایین‌تری دارد.
• سازگاری با کنتاکتورهای اشنایدر: به راحتی روی کنتاکتورهای سری D و F اشنایدر نصب می‌شود.

محدودیت‌ها

• دقت پایین: دقت زمان‌بندی نسبت به تایمرهای الکترونیکی کمتر است.
• حساسیت به دما: تغییرات دمایی می‌تواند بر دقت زمان‌بندی تاثیر بگذارد.
• محدوده زمانی مشخص: محدوده زمانی قابل تنظیم این تایمر بین 10 تا 180 ثانیه است.

انتخاب تایمر مناسب

برای انتخاب تایمر مناسب، باید موارد زیر را در نظر گرفت:

• محدوده زمانی مورد نیاز: آیا زمان تاخیر مورد نظر در محدوده 10 تا 180 ثانیه قرار دارد؟
• نوع بار: آیا بار متصل به تایمر القایی است یا مقاومتی؟
• شرایط محیطی: آیا تایمر در محیطی با تغییرات دمایی زیاد قرار می‌گیرد؟
• دقت مورد نیاز: آیا به دقت بسیار بالایی در زمان‌بندی نیاز است؟

نکات مهم

• تایمر LADT4 باید در مکانی خشک و خنک نصب شود.
• سیم‌کشی تایمر باید مطابق با دستورالعمل‌های سازنده انجام شود.
• در هنگام تنظیم زمان تاخیر، دقت شود که پیچ تنظیم بیش از حد چرخانده نشود.

کاربردهای عملی

تایمر بادی مدل LADT4 از شرکت اشنایدر الکتریک یک تایمر صنعتی با عملکرد ON Delay (تأخیر در وصل) است که برای کنترل و مدیریت زمان در مدارهای فرمان و کنترل طراحی شده است. این تایمر از مکانیزم بادی (پنوماتیک) استفاده می‌کند و نیازی به منبع تغذیه مجزا ندارد.

ویژگی‌های اصلی تایمر LADT4:

1. محدوده زمانی:
   • تنظیم زمان در بازه 30 تا 180 ثانیه.
   • مناسب برای کاربردهایی که نیاز به تأخیر طولانی‌مدت در شروع عملکرد تجهیزات دارند.
2. عملکرد تایمر:
   • حالت ON Delay: تایمر پس از دریافت سیگنال تحریک، مدت‌زمان تنظیم‌شده را شمارش می‌کند و سپس کنتاکت‌ها عمل می‌کنند.
3. نوع مکانیزم:
   • پنوماتیک (بادی): عملکرد بدون نیاز به تغذیه خارجی.
   • طراحی این مکانیزم باعث افزایش دقت و طول عمر دستگاه می‌شود.
4. نصب آسان:
   • قابلیت نصب مستقیم روی کنتاکتورهای سری TeSys اشنایدر.
   • مناسب برای استفاده در تابلوهای برق صنعتی.
5. ساختار مقاوم:
   • طراحی بادوام و مقاوم در برابر شرایط سخت محیطی.
   • ابعاد جمع‌وجور برای استفاده در فضای محدود.

کاربردها:

• ایجاد تأخیر در شروع عملکرد تجهیزات.
• کنترل زمان‌بندی در مدارهای فرمان صنعتی.
• مدیریت عملکرد ماشین‌آلات و موتورهای الکتریکی.

مزایا:

• عدم نیاز به منبع تغذیه خارجی: مکانیزم بادی به‌صرفه و قابل‌اعتماد.
• سهولت در نصب و استفاده: به دلیل طراحی ماژولار.
• طول عمر بالا و عملکرد دقیق: ایده‌آل برای کاربردهای طولانی‌مدت.
• سازگاری با کنتاکتورهای اشنایدر: بدون نیاز به تجهیزات اضافی.

خرید و مشاوره:

برای خرید تایمر LADT4 می‌توانید به فروشگاه‌های آنلاین و نمایندگی‌های رسمی اشنایدر الکتریک مراجعه کنید. این محصول در فروشگاه‌های معتبری مانند ترب،سلکتورینو موجود است.

همچنین، برای اطلاعات بیشتر و تنظیمات دقیق، می‌توانید از دفترچه راهنمای محصول یا کارشناسان فنی نمایندگی اشنایدر (سلکتورینو ) مشاوره بگیرید.
