تایمر اشنایدر RE17RAMU اشنایدر Schneider Electric

تایمر RE17RAMU اشنایدر الکتریک: رله تأخیر در وصل با کاربردهای صنعتی گسترده

تایمر RE17RAMU اشنایدر الکتریک یک رله زمانی پیشرفته از سری RE17R است که به طور خاص برای ایجاد تأخیر در وصل (On-delay) در مدارهای الکتریکی طراحی شده است. این تایمر صنعتی با قابلیت تنظیم دقیق زمان از 0.1 ثانیه تا 100 ساعت، راهکاری ایده‌آل برای کنترل فرآیندهای صنعتی، اتوماسیون و حفاظت از تجهیزات الکتریکی به شمار می‌رود. اگر به دنبال تایمر با دقت بالا و عملکرد مطمئن هستید، RE17RAMU انتخابی هوشمندانه خواهد بود.

کاربردهای کلیدی تایمر RE17RAMU

تایمر RE17RAMU در طیف وسیعی از کاربردهای صنعتی و ساختمانی قابل استفاده است:

• کنترل موتورها: از جمله کاربردهای اصلی آن، راه‌اندازی ستاره-مثلث موتورهای سه‌فاز است که با ایجاد تأخیر لازم بین تغییر وضعیت‌ها، از جریان راه‌اندازی بالا جلوگیری می‌کند و به افزایش عمر موتور کمک می‌کند.
• کنترل فرآیندهای صنعتی: در خطوط تولید و ماشین‌آلات، برای ایجاد توالی زمانی دقیق در مراحل مختلف فرآیندها به کار می‌رود.
• حفاظت از تجهیزات: با ایجاد تأخیر در قطع یا وصل مدار، می‌تواند در حفاظت از تجهیزات حساس در برابر خطاهای ناگهانی نقش ایفا کند.
• اتوماسیون ساختمان و HVAC: برای کنترل هوشمند روشنایی، تهویه مطبوع و سایر سیستم‌های حیاتی ساختمان‌ها مناسب است.
• صنایع بسته‌بندی: کنترل دقیق زمان ماندن محصول در هر مرحله از تولید، بهره‌وری را افزایش می‌دهد.
• جایگزین سریع برای PLC: در پروژه‌هایی که نیاز به سیم‌بندی ساده و سریع دارند، می‌تواند جایگزینی کارآمد و مقرون‌به‌صرفه برای PLC باشد.
• سیستم‌های کنترل و تأخیر منطقی: ایجاد تأخیرهای زمانی مشخص در مدارهای کنترلی.

ساختار و نحوه عملکرد تایمر RE17RAMU

تایمر RE17RAMU با طراحی کاربرپسند، تنظیمات ساده‌ای دارد:

• ولوم بالا: برای انتخاب بازه زمانی کلی (مانند ثانیه، دقیقه یا ساعت)
• ولوم پایین: برای تنظیم دقیق زمان تأخیر در بازه انتخاب شده

پس از اعمال ولتاژ تغذیه و دریافت سیگنال ورودی، تایمر شروع به شمارش زمان می‌کند و پس از گذشت زمان تنظیم‌شده، کنتاکت‌های خروجی آن تغییر وضعیت می‌دهند.

ویژگی‌ها و مزایای اصلی تایمر RE17RAMU

تایمر RE17RAMU با ارائه مجموعه‌ای از ویژگی‌های برجسته، بهینه‌سازی و اطمینان را در سیستم‌های کنترلی شما به ارمغان می‌آورد:

• ولتاژ کاری گسترده: پشتیبانی از ولتاژ تغذیه 24 تا 240 ولت AC/DC، سازگاری با طیف وسیعی از سیستم‌های برقی را تضمین می‌کند.
• حالت‌های عملیاتی متنوع: علاوه بر تأخیر در وصل (On Delay)، از 7 حالت تایمینگ دیگر شامل تأخیر در قطع (Off Delay)، فلیکرینگ (چشمک‌زن) و چرخه‌های خاص پشتیبانی می‌کند.
• محدوده زمانی وسیع: قابلیت تنظیم زمان از 0.1 ثانیه تا 100 ساعت، آن را برای کاربردهای کوتاه‌مدت و طولانی‌مدت مناسب می‌سازد.
• خروجی رله قدرتمند: دارای یک رله خروجی با کنتاکت تغییر وضعیت (SPDT) و ظرفیت جریان 8 آمپر.
• نمایشگر LED: نشانگرهای LED برای نمایش واضح وضعیت تغذیه و عملکرد تایمر.
• طراحی مقاوم و صنعتی: مطابق با استانداردهای صنعتی، مقاوم در برابر شوک و ارتعاش برای شرایط سخت محیطی.
• نصب آسان: قابلیت نصب روی ریل DIN و ابعاد جمع‌وجور (17.5 mm عرض)، آن را برای استفاده در تابلوهای برق با فضای محدود ایده‌آل می‌سازد.
• طول عمر و دقت بالا: دوام مکانیکی 10 میلیون سیکل و دقت زمان ±0.5٪، عملکرد مطمئن و پایدار را تضمین می‌کند.

نکات مهم برای نصب و بهره‌برداری ایمن

برای اطمینان از عملکرد صحیح و ایمن تایمر RE17RAMU، رعایت نکات زیر ضروری است:

• تنظیم دقیق زمان: از دو ولوم برای تنظیم زمان تأخیر با دقت بالا استفاده کنید.
• نصب صحیح: تایمر باید کاملاً مطابق با دستورالعمل‌های سازنده و روی ریل DIN نصب شود.
• محیط کار: تایمر را در محیطی خشک، خنک و دور از رطوبت و گرد و غبار شدید نصب کنید.
• ولتاژ تغذیه: اطمینان حاصل کنید که ولتاژ تغذیه اعمالی، مطابق با مشخصات فنی تایمر باشد.
• ایمنی برق: همیشه قبل از نصب و هرگونه اتصال، برق مدار را قطع کنید.

مقایسه تایمر RE17RAMU با سایر تایمرهای اشنایدر

تایمر RE17RAMU در مقایسه با سایر تایمرهای اشنایدر الکتریک، به دلیل رنج زمانی بسیار گسترده، دقت عملکرد بالا و سهولت در نصب و تنظیم، انتخابی برتر برای انواع کاربردهای صنعتی محسوب می‌شود. قابلیت‌های متنوع آن، آن را به ابزاری قدرتمند در بهینه‌سازی فرآیندها تبدیل کرده است.

ایمنی و استانداردها

• گواهی‌نامه‌ها: CE, UL, CSA, GL
• استانداردها: IEC 61812‑1, EN 61000‑6, IEC 60947‑1, IEC 60664‑1
• مقاومت در برابر اختلالات الکترومغناطیسی: تا سطح 3 بر اساس IEC

ابعاد و نصب

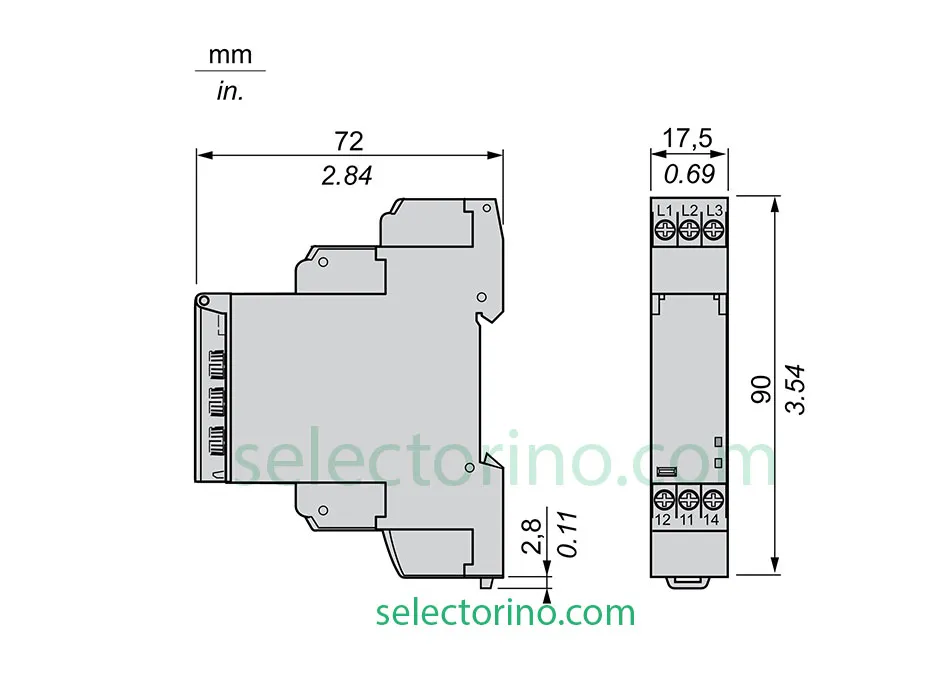

• ابعاد: عرض 17.5 mm، ارتفاع ≈ 90 mm، عمق ≈ 72 mm
• نصب: روی ریل DIN 35 mm طبق استاندارد EN 60715
• وزن: حدود 70 گرم
