| مقدار | مشخصه |
|---|---|
| LRD340 | کد محصول |
| ۱۲۳ × ۵۵ × ۷۰ میلیمتر | ابعاد (عمق × عرض × ارتفاع) |
| ۰٫۳۷۵ کیلوگرم | وزن خالص |
| ۳۰…۴۰ آمپر | محدوده تنظیم جریان (Thermal protection adjustment range) |
| TeSys / TeSys Deca / TeSys LRD | سری / نام محصول |
| رله اضافهبار حرارتی دیفرانسیلی (EverLink BTR) | نوع محصول |
| حفاظت موتور | کاربرد |
| LC1D40A، LC1D50A، LC1D65A | سازگاری |
| AC / DC ، ۰ تا ۴۰۰ هرتز | نوع شبکه / فرکانس |
| Class 10A مطابق IEC 60947-4-1 | کلاس اضافهبار |
| Ui: ۶۰۰V (UL/CSA، مدار قدرت)؛ ۶۹۰V (IEC 60947-4-1، مدار قدرت)؛ Ue: ۶۹۰V AC ؛ Uimp: ۶kV | ولتاژها |
| ۱٫۱۴ ± ۰٫۰۶ × Ir | آستانه تریپ |
| تریپ در ۱۳۰٪ Ir در حالت دو فاز، با فاز سوم در ۰ | حساسیت قطع فاز |
| Ith: ۵A (مدار سیگنالینگ)؛ AC-15: ۰٫۹۵A در ۳۸۰V ؛ DC-13: ۰٫۰۶A در ۴۴۰V | جریانها (مدار سیگنالینگ) |
| ۴A gG / ۴A BS برای مدار سیگنالینگ | فیوز پیشنهادی |
| دکمه قرمز Stop ، دکمه آبی Reset | نوع کنترل |
| ۲۰- تا ۶۰+ درجه سانتیگراد | جبرانسازی دما |
| روی صفحه (با متعلقات خاص)، روی ریل (با متعلقات خاص)، یا زیر کنتاکتور | روش نصب |
| مدار کنترل: ترمینال پیچی ۲× (۱…۲٫۵ mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم؛ مدار قدرت: EverLink BTR، ۱× (۱…۳۵ mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم | اتصالات |
| مدار کنترل: ۱٫۷ N·m ؛ مدار قدرت: ۵ N·m | گشتاور سفتکردن |
13,314,272 تومان

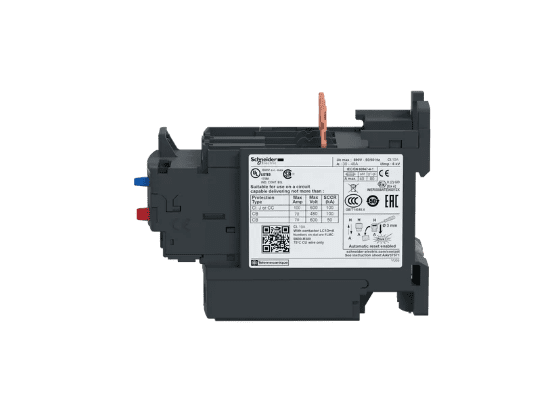

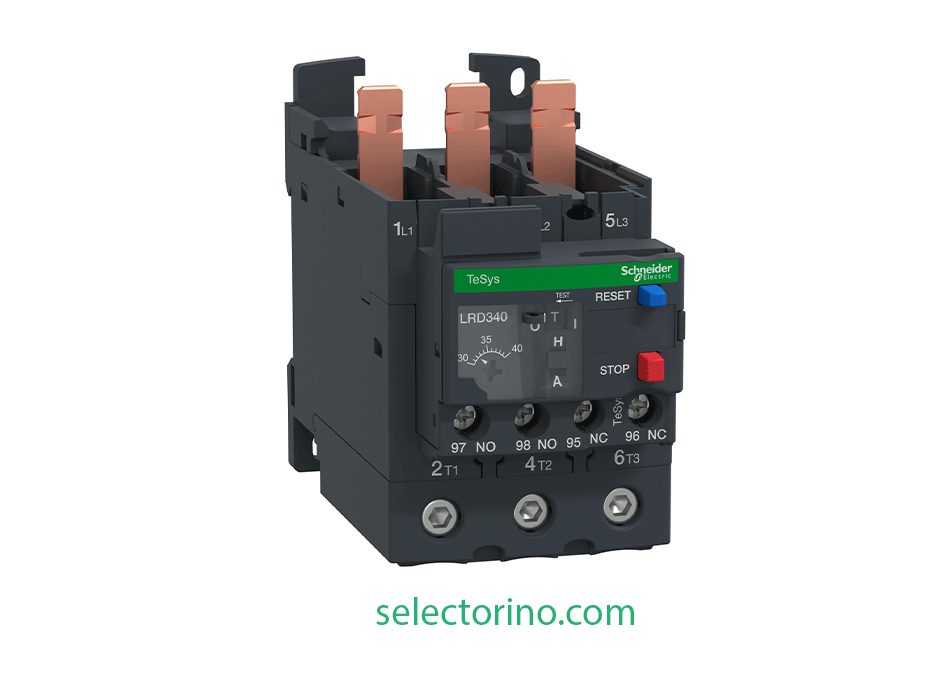

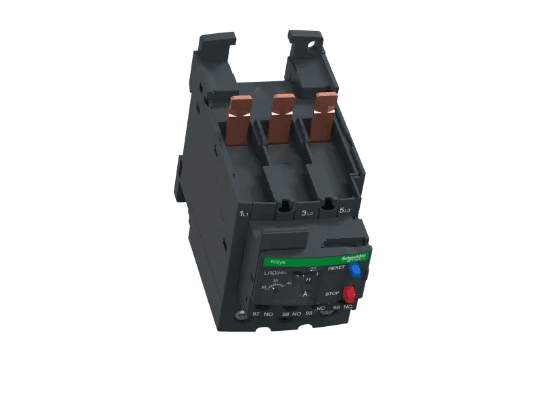

Schneider Electric LRD340 از سری TeSys / TeSys Deca / TeSys LRD یک رله اضافهبار حرارتی دیفرانسیلی با تکنولوژی EverLink BTR است که برای حفاظت موتور در کاربردهای صنعتی طراحی شده است. این مدل با محدوده تنظیم جریان 30…40 آمپر و Class 10A، برای موتورهایی با جریان نامی بالاتر و برای استفاده در کنار کنتاکتورهای LC1D40A، LC1D50A و LC1D65A گزینهای بسیار مناسب و حرفهای محسوب میشود.
| مشخصه | مقدار |
|---|---|
| کد محصول | LRD340 |
| ابعاد (عمق × عرض × ارتفاع) | 123 × 55 × 70 میلیمتر |
| وزن خالص | 0.375 کیلوگرم |
| محدوده تنظیم جریان (Ir) | 30…40 آمپر |
| سری / نام محصول | TeSys / TeSys Deca / TeSys LRD |
| نوع محصول | رله اضافهبار حرارتی دیفرانسیلی (EverLink BTR) |
| کاربرد | حفاظت موتور |
| سازگاری | LC1D40A، LC1D50A، LC1D65A |
| نوع شبکه / فرکانس | AC / DC ، 0 تا 400 هرتز |
| کلاس اضافهبار | Class 10A مطابق IEC 60947-4-1 |
| ولتاژها | Ui: 600V (UL/CSA، مدار قدرت) / 690V (IEC 60947-4-1، مدار قدرت) ؛ Ue: 690V AC ؛ Uimp: 6kV |
| آستانه تریپ | 1.14±0.06×Ir1.14 \pm 0.06 \times Ir |
| حساسیت قطع فاز | تریپ در 130٪ Ir در حالت دو فاز، با فاز سوم در 0 |
| جریانها (مدار سیگنالینگ) | Ith: 5A ؛ AC-15: 0.95A در 380V ؛ DC-13: 0.06A در 440V |
| فیوز پیشنهادی (مدار سیگنالینگ) | 4A gG / 4A BS |
| نوع کنترل | دکمه قرمز Stop ، دکمه آبی Reset |
| جبرانسازی دما | 20- تا 60+ درجه سانتیگراد |
| روش نصب | روی صفحه (با متعلقات خاص)، روی ریل (با متعلقات خاص)، یا زیر کنتاکتور |
| اتصالات مدار کنترل | ترمینال پیچی 2× (1…2.5 mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم |
| اتصالات مدار قدرت | EverLink BTR، 1× (1…35 mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم |
| گشتاور سفتکردن | مدار کنترل: 1.7 N·m ؛ مدار قدرت: 5 N·m |
رله حرارتی LRD340 برای حفاظت از موتورهایی طراحی شده که جریان نامی آنها در بازه 30 تا 40 آمپر قرار دارد. این مدل در سیستمهای راهاندازی مستقیم (DOL)، برخی مدارهای ستاره-مثلث و تابلوهای صنعتی که با کنتاکتورهای فریم 40A تا 65A کار میکنند، کاربرد زیادی دارد.
بهدلیل ساختار دیفرانسیلی، این رله نهفقط در برابر اضافهبار طولانیمدت بلکه در برابر عدم تعادل فاز و قطع فاز نیز عملکرد حفاظتی مؤثر ارائه میدهد؛ موضوعی که برای جلوگیری از داغشدن شدید سیمپیچ موتور بسیار مهم است.
این بازه، LRD340 را مناسب موتورهایی میکند که FLC آنها تقریباً در همین محدوده است. اگر جریان نامی موتور مثلاً 32A، 35A یا 38A باشد، این مدل یکی از انتخابهای طبیعی و صحیح است.
Class 10A مطابق IEC 60947-4-1 نشان میدهد این رله برای موتورهایی با زمان راهاندازی نرمال طراحی شده و برای بسیاری از کاربردهای صنعتی عمومی مناسب است.
این مشخصات نشان میدهند که رله در اضافهبارهای واقعی عملکرد قابل پیشبینی و استانداردی دارد.
وجود EverLink BTR در اتصالات قدرت یک نکته بسیار مهم و حرفهای است. این تکنولوژی به حفظ فشار اتصال پایدار کمک میکند و احتمال شلشدن ترمینال در اثر سیکلهای حرارتی، لرزش و گذر زمان را کاهش میدهد. برای تابلوهای صنعتی، این ویژگی از نظر قابلیت اطمینان بسیار ارزشمند است.
پشتیبانی از سیمهای تا 35 mm²، این مدل را برای کاربردهای قدرت و موتورهای جریان بالاتر مناسب میکند.
در انتخاب این رله باید دقت شود که:
برای خرید LRD340 با اصالت کالا، مشاوره فنی تخصصی و قیمت مناسب، سلکتورینو انتخاب مطمئنی است؛ چون سلکتورینو مرجع تخصصی و واردکننده مستقیم اشنایدر است و میتواند بر اساس مدل کنتاکتور، جریان موتور، شرایط نصب و نوع راهاندازی، بهترین ترکیب حفاظتی را پیشنهاد دهد.
اگر جریان پلاک موتور (FLC)، توان موتور، ولتاژ و مدل کنتاکتور را بفرستید، میتوانم دقیقاً بگویم LRD340 انتخاب درستی هست یا مدلهای مجاور باید بررسی شوند، و همچنین مقدار مناسب تنظیم Ir را هم پیشنهاد بدهم.
