| مقدار | مشخصه |
|---|---|
| LRD332 | کد محصول |
| ۱۲۳ × ۵۵ × ۱۲۳ میلیمتر | ابعاد (عمق × عرض × ارتفاع) |
| ۰٫۳۷۵ کیلوگرم | وزن خالص |
| ۲۳…۳۲ آمپر | محدوده تنظیم جریان (Thermal protection adjustment range) |
| TeSys / TeSys LRD | سری / نام محصول |
| رله اضافهبار حرارتی دیفرانسیلی | نوع محصول |
| حفاظت موتور | کاربرد |
| LC1D40A، LC1D50A، LC1D65A | سازگاری |
| AC / DC ، ۰ تا ۴۰۰ هرتز | نوع شبکه / فرکانس |
| Class 10A | کلاس اضافهبار |
| Ui: ۶۰۰V (UL/CSA، مدار قدرت)؛ ۶۹۰V (IEC 60947-4-1، مدار قدرت)؛ Ue: ۶۹۰V AC ؛ Uimp: ۶kV | ولتاژها |
| ۱٫۱۴ ± ۰٫۰۶ × Ir | آستانه تریپ |
| تریپ در ۱۳۰٪ Ir در حالت دو فاز، با فاز سوم در ۰ | حساسیت قطع فاز |
| ۰٫۹۵A در ۳۸۰V AC-15 ؛ ۰٫۰۶A در ۴۴۰V DC-13 ؛ Ith: ۵A برای مدار سیگنالینگ | جریانها (مدار سیگنالینگ) |
| دکمه قرمز: توقف ؛ دکمه آبی: ریست | نوع کنترل |
| ۲۰- تا ۶۰+ درجه سانتیگراد | جبرانسازی دما |
| روی صفحه، روی ریل، یا زیر کنتاکتور (با متعلقات خاص در نصب صفحه/ریل) | روش نصب |
| مدار کنترل: ترمینال پیچی ۲× (۱…۲٫۵ mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم؛ مدار قدرت: کانکتور پیچی EverLink BTR، ۱× (۱…۳۵ mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم | اتصالات |
| مدار کنترل: ۱٫۷ N·m ؛ مدار قدرت: ۵ N·m | گشتاور سفتکردن |
| TH مطابق IEC 60068 | پوشش حفاظتی |
| IP20 مطابق IEC 60529 | درجه حفاظت |
| ۲۰- تا ۶۰+ درجه سانتیگراد بدون کاهش ظرفیت، مطابق IEC 60947-4-1 | دمای کاری |
| ۶۰- تا ۷۰+ درجه سانتیگراد | دمای نگهداری |
| V1 مطابق UL 94 | مقاومت در برابر شعله |
| شوک: ۱۵ Gn برای ۱۱ ms مطابق IEC 60068-2-7 ؛ لرزش: ۴ gn مطابق IEC 60068-2-6 | استحکام مکانیکی |
| ۶ kV در ۵۰ Hz مطابق IEC 60255-5 | استقامت دیالکتریک |
| ATEX D 94/9/CE، IEC 60947-4-1، UL 508، EN 60947-5-1، EN 60947-4-1، IEC 60947-5-1، CSA C22.2 No 14 | استانداردها |
| GL، DNV، GOST، RINA، ATEX INERIS، LROS، UL، BV، CSA، CCC | گواهیها / تأییدیهها |
| Green Premium product | وضعیت پایداری |
| فاقد SVHC، مطابق EU RoHS، بدون فلزات سنگین سمی، بدون جیوه، دارای اطلاعات معافیت RoHS، China RoHS declaration، Product Environmental Profile، End of Life Information | الزامات زیستمحیطی / انطباق |
14,570,577 تومان

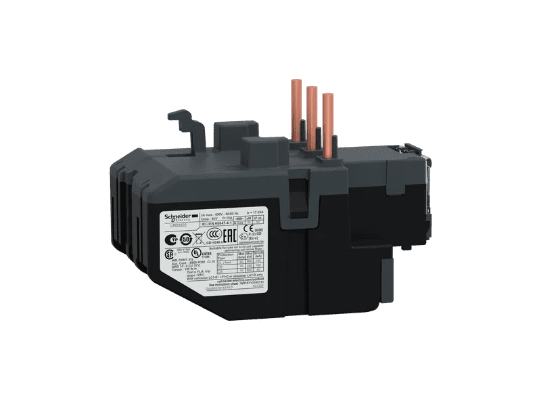

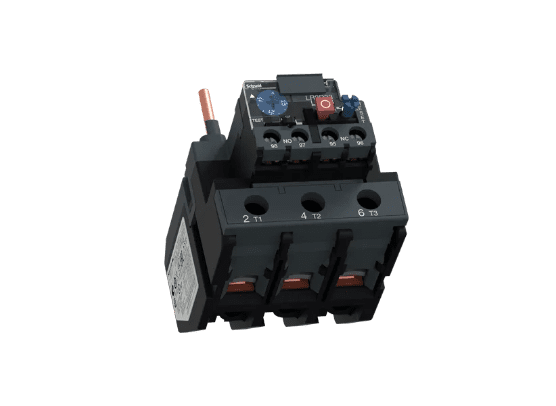

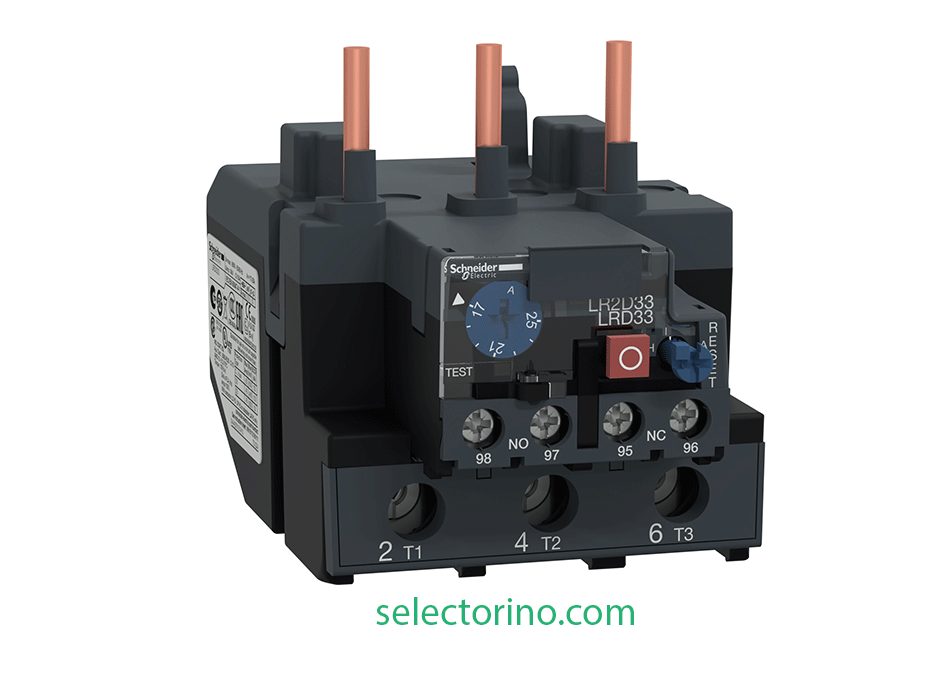

Schneider Electric LRD332 از سری TeSys / TeSys LRD یک رله اضافهبار حرارتی دیفرانسیلی برای حفاظت موتور است که برای کار با کنتاکتورهای LC1D40A، LC1D50A و LC1D65A طراحی شده است. این مدل با رنج تنظیم 23…32 آمپر، کلاس حفاظتی Class 10A و ترمینالهای قدرت EverLink BTR، برای کاربردهای صنعتی که به اتصال مطمئنتر، ظرفیت سیمگیری بالاتر و حفاظت پایدار موتور نیاز دارند، گزینهای حرفهای و قدرتمند محسوب میشود.
| مشخصه | مقدار |
|---|---|
| کد محصول | LRD332 |
| ابعاد (عمق × عرض × ارتفاع) | 123 × 55 × 123 میلیمتر |
| وزن خالص | 0.375 کیلوگرم |
| محدوده تنظیم جریان (Ir) | 23…32 آمپر |
| سری / نام محصول | TeSys / TeSys LRD |
| نوع محصول | رله اضافهبار حرارتی دیفرانسیلی |
| کاربرد | حفاظت موتور |
| سازگاری | LC1D40A، LC1D50A، LC1D65A |
| نوع شبکه / فرکانس | AC / DC ، 0 تا 400 هرتز |
| کلاس اضافهبار | Class 10A |
| ولتاژها | Ui: 600V (UL/CSA، مدار قدرت) / 690V (IEC 60947-4-1، مدار قدرت) ؛ Ue: 690V AC ؛ Uimp: 6kV |
| آستانه تریپ | 1.14±0.06×Ir1.14 \pm 0.06 \times Ir |
| حساسیت قطع فاز | تریپ در 130٪ Ir در حالت دو فاز، با فاز سوم در 0 |
| جریانها (مدار سیگنالینگ) | AC-15: 0.95A در 380V ؛ DC-13: 0.06A در 440V ؛ Ith: 5A |
| نوع کنترل | دکمه قرمز: توقف ؛ دکمه آبی: ریست |
| جبرانسازی دما | 20- تا 60+ درجه سانتیگراد |
| روش نصب | روی صفحه، روی ریل، یا زیر کنتاکتور (با متعلقات خاص در نصب صفحه/ریل) |
| اتصالات مدار کنترل | ترمینال پیچی 2× (1…2.5 mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم |
| اتصالات مدار قدرت | کانکتور پیچی EverLink BTR، 1× (1…35 mm²) انعطافپذیر/مفتولی، با یا بدون سرسیم |
| گشتاور سفتکردن | مدار کنترل: 1.7 N·m ؛ مدار قدرت: 5 N·m |
| پوشش حفاظتی | TH مطابق IEC 60068 |
| درجه حفاظت | IP20 مطابق IEC 60529 |
| دمای کاری | 20- تا 60+ درجه سانتیگراد بدون کاهش ظرفیت، مطابق IEC 60947-4-1 |
| دمای نگهداری | 60- تا 70+ درجه سانتیگراد |
| مقاومت در برابر شعله | V1 مطابق UL 94 |
| استحکام مکانیکی | شوک: 15 Gn / 11 ms مطابق IEC 60068-2-7 ؛ لرزش: 4 gn مطابق IEC 60068-2-6 |
| استقامت دیالکتریک | 6 kV در 50 Hz مطابق IEC 60255-5 |
| استانداردها | ATEX D 94/9/CE، IEC 60947-4-1، UL 508، EN 60947-5-1، EN 60947-4-1، IEC 60947-5-1، CSA C22.2 No 14 |
| گواهیها / تأییدیهها | GL، DNV، GOST، RINA، ATEX INERIS، LROS، UL، BV، CSA، CCC |
| وضعیت پایداری | Green Premium product |
| الزامات زیستمحیطی / انطباق | فاقد SVHC، مطابق EU RoHS، بدون فلزات سنگین سمی، بدون جیوه، دارای اطلاعات معافیت RoHS، China RoHS declaration، Product Environmental Profile، End of Life Information |
این رله برای موتورهایی طراحی شده که جریان نامی واقعی آنها در بازه 23 تا 32 آمپر قرار دارد. در عمل، اگر FLC موتور مثلاً 27A یا 30A باشد، LRD332 یکی از گزینههای طبیعی و صحیح برای حفاظت حرارتی محسوب میشود.
کلاس 10A یعنی رله برای حفاظت موتورهای رایج با زمان راهاندازی متعارف طراحی شده و بین حساسیت مناسب و پرهیز از تریپ بیمورد تعادل ایجاد میکند.
این مدل در صورت کارکرد موتور در حالت دو فاز و قرار گرفتن فاز سوم در صفر، در 130٪ Ir تریپ میکند. این قابلیت یکی از مهمترین ویژگیهای رلههای حرارتی دیفرانسیلی در حفاظت از موتورهای سهفاز است.
یکی از نکات مهم و حرفهای در LRD332 استفاده از کانکتور پیچی EverLink BTR در مدار قدرت است. این نوع اتصال برای پایداری بهتر نیروی اتصال، کاهش افت کیفیت اتصال در طول زمان و کاهش مشکلات ناشی از شلشدن ترمینال در سیکلهای حرارتی مزیت قابلتوجهی دارد.
پشتیبانی از سیم تا 35 mm² در مدار قدرت، این مدل را برای تابلوهای قدرت و موتورهای با جریان بالاتر کاملاً مناسب میکند.
نسبت به مدلهای استاندارد کوچکتر سری LRD مثل LRD22 / LRD32 / LRD35، مدل LRD332:
اگر قصد خرید رله حرارتی اشنایدر LRD332 را دارید، پیشنهاد حرفهای این است که از سلکتورینو خرید کنید؛ چون سلکتورینو مرجع تخصصی و واردکننده مستقیم اشنایدر است و در انتخاب درست بین مدلهایی مثل LRD32، LRD35، LRD332 و LRD3322 میتواند بر اساس جریان پلاک موتور، کنتاکتور مورد استفاده، نوع راهاندازی و شرایط محیطی بهترین پیشنهاد را ارائه دهد.
جریان نامی موتور (FLC)، توان موتور، ولتاژ و مدل کنتاکتور را بفرستید، میتوانم خیلی دقیق بگویم LRD332 گزینه درست شماست یا نه، و حتی مقدار مناسب تنظیم Ir را هم پیشنهاد بدهم.
