| مقدار | مشخصه |
|---|---|
| LRD35 | کد محصول |
| ۷۰ × ۴۵ × ۶۶ میلیمتر | ابعاد (عمق × عرض × ارتفاع) |
| ۰٫۱۲۴ کیلوگرم | وزن خالص |
| ۳۰…۳۸ آمپر | محدوده تنظیم جریان (Thermal protection adjustment range) |
| TeSys Deca / TeSys LRD | سری / نام محصول |
| رله اضافهبار حرارتی دیفرانسیلی | نوع محصول |
| حفاظت موتور | کاربرد |
| LC1D32, LC1D38 | سازگاری |
| AC / DC ، ۰ تا ۴۰۰ هرتز | نوع شبکه / فرکانس |
| Class 10A (IEC 60947-4-1) | کلاس اضافهبار |
| Ui: تا ۶۹۰V (IEC) / ۶۰۰V (UL, CSA) ؛ Ue: ۶۹۰V AC ؛ Uimp: ۶kV | ولتاژها |
| ۱٫۱۴ ± ۰٫۰۶ × Ir ؛ تریپ در ۱۳۰٪ Ir در حالت دو فاز (فاز سوم = ۰) | آستانه تریپ / حساسیت قطع فاز |
| ۱NO + ۱NC | کنتاکت کمکی |
| Ith: ۵A ؛ AC-15: ۱٫۵A در ۲۴۰V ؛ DC-13: ۰٫۱A در ۲۵۰V | جریانها (مدار سیگنالینگ) |
| ۴A gG / ۴A BS | فیوز پیشنهادی (مدار سیگنالینگ) |
| دکمه قرمز Stop ، دکمه آبی Reset | نوع کنترل |
| ۲۰- تا ۶۰+ درجه سانتیگراد | جبرانسازی دما |
| روی صفحه (با متعلقات)، روی ریل (با متعلقات)، یا زیر کنتاکتور | روش نصب |
| مدار کنترل: ترمینال پیچی ۲× (۱…۲٫۵ mm²)؛ مدار قدرت: ترمینال پیچی ۱× (۱٫۵…۱۰ mm² انعطافپذیر بدون سرسیم / ۱…۶ mm² انعطافپذیر با سرسیم / ۱٫۵…۱۰ mm² مفتولی) | اتصالات |
| مدار کنترل: ۱٫۷ N·m ؛ مدار قدرت: ۲٫۵ N·m | گشتاور سفتکردن |
| IP۲۰ (مطابق IEC ۶۰۵۲۹) | درجه حفاظت |
| ۲۰- تا ۶۰+ درجه سانتیگراد (بدون derating) | دمای کاری |
| ۶۰- تا ۷۰+ درجه سانتیگراد | دمای نگهداری |
| UL ۹۴ V۱ | مقاومت در برابر شعله |
| IACS E۱۰ | مقاومت اقلیمی |
| لرزش: ۶ Gn (IEC ۶۰۰۶۸-۲-۶) ؛ شوک: ۱۵ Gn / ۱۱ ms (IEC ۶۰۰۶۸-۲-۷) | استحکام مکانیکی |
| ۱٫۸۹ kV در ۵۰ Hz (IEC ۶۰۹۴۷-۱) | استقامت دیالکتریک |
| EN/IEC ۶۰۹۴۷-۴-۱, EN/IEC ۶۰۹۴۷-۵-۱, UL ۶۰۹۴۷-۴-۱, UL ۶۰۹۴۷-۵-۱, CSA C۲۲.۲ No ۶۰۹۴۷-۴-۱, CSA C۲۲.۲ No ۶۰۹۴۷-۵-۱, GB/T ۱۴۰۴۸.۴, GB/T ۱۴۰۴۸.۵, EN ۵۰۴۹۵ | استانداردها |
| IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS, UKCA | گواهیها / تأییدیهها |
13,173,277 تومان

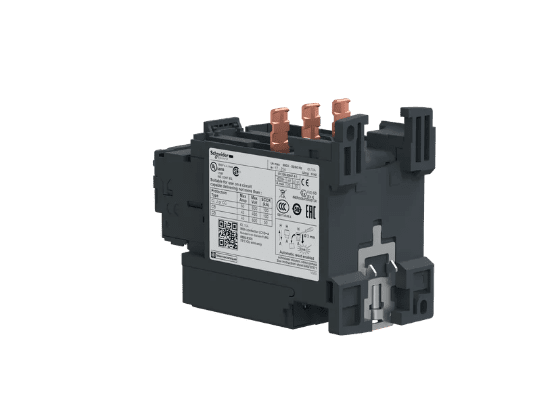

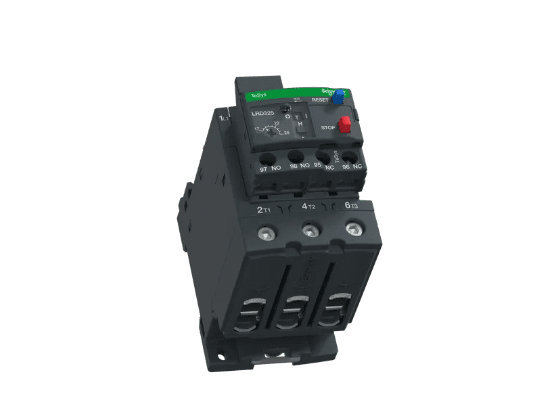

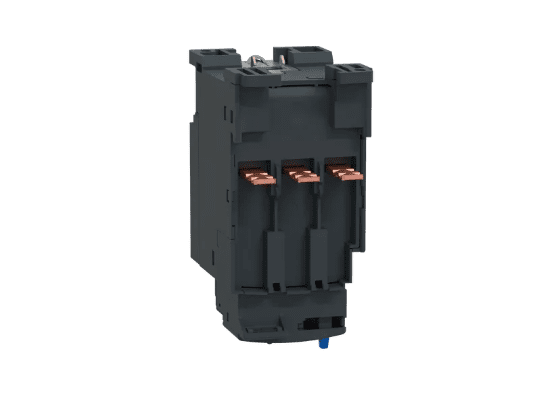

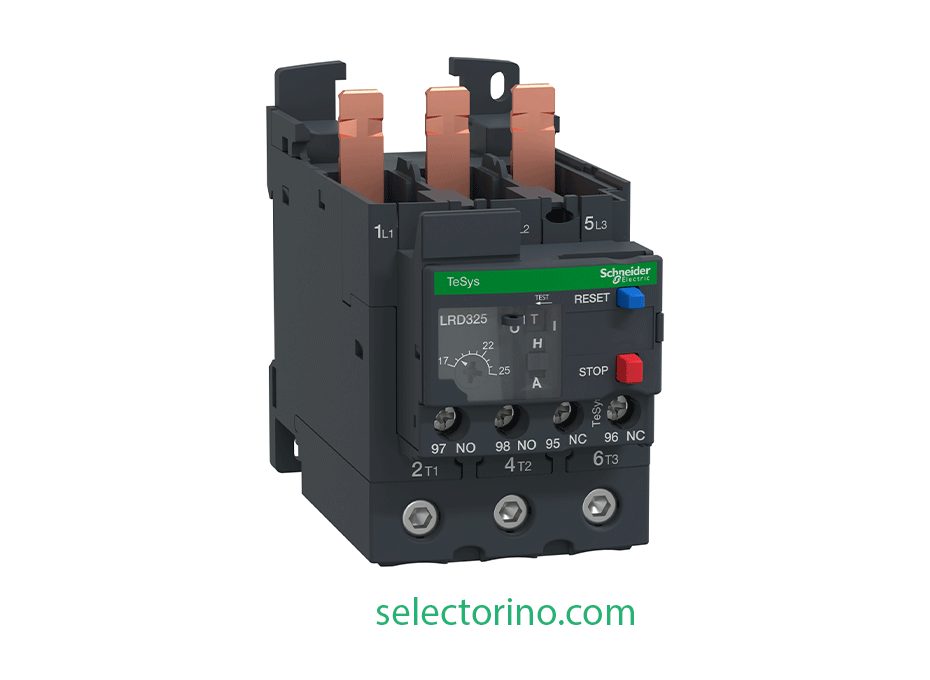

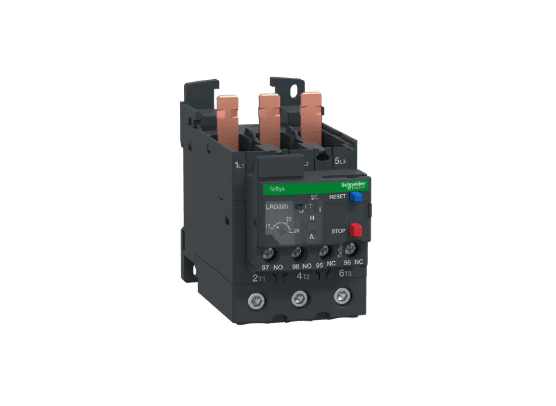

رله اضافهبار حرارتی Schneider Electric LRD35 از سری TeSys Deca / TeSys LRD یک رله حرارتی دیفرانسیلی برای حفاظت موتور در برابر اضافهبار و قطع فاز است. این مدل با محدوده تنظیم جریان 30…38 آمپر و کلاس حفاظتی Class 10A، برای حفاظت دقیق موتورهای سهفاز در محیطهای صنعتی، تابلوهای MCC و کاربردهای پیوسته یا نیمهسنگین، انتخابی استاندارد و قابل اتکا محسوب میشود.
LRD35 در خانواده رلههای حرارتی TeSys LRD قرار میگیرد که بهصورت مستقیم زیر کنتاکتورهای سری LC1D نصب میشوند و با مکانیزم Thermal Differential نسبت به عدمتعادل جریان و شرایط قطع فاز حساس هستند. نتیجه: کاهش ریسک گرمایش غیرعادی سیمپیچ و افزایش عمر موتور.
رله LRD35 با کنتاکتورهای زیر سازگار است:
این بازه، LRD35 را برای موتورهایی مناسب میکند که جریان نامی (FLC) آنها در محدوده 30 تا 38 آمپر است. برای نتیجه بهتر، مقدار Ir را تا حد امکان نزدیک به جریان پلاک موتور (و نه حدس تجربی) تنظیم کنید تا هم حفاظت دقیق باشد و هم از تریپهای ناخواسته جلوگیری شود.
این مشخصات دقیقاً همان چیزی است که برای جلوگیری از آسیبهای شدید ناشی از Single Phasing در موتورهای سهفاز لازم دارید.
با این آرایش کنتاکت، میتوانید همزمان یک مسیر برای قطع بوبین کنتاکتور و یک مسیر برای آلارم/فیدبک خطا به چراغ سیگنال یا PLC داشته باشید.
نکته اجرایی: در رنجهای بالاتر مثل LRD35، رعایت 2.5 N·m برای پیچهای مدار قدرت، نقش مستقیم در کاهش Hot-Spot و جلوگیری از شلشدن اتصال در اثر سیکلهای حرارتی دارد.
EN/IEC 60947-4-1، EN/IEC 60947-5-1، UL 60947-4-1، UL 60947-5-1،
CSA C22.2 No 60947-4-1، CSA C22.2 No 60947-5-1، GB/T 14048.4، GB/T 14048.5، EN 50495
IEC، UL، CSA، CCC، EAC، BV، RINA، DNV-GL، LROS، ATEX INERIS، UKCA
برای خرید رله حرارتی اشنایدر LRD35 با اصالت کالا و دریافت مشاوره دقیق انتخاب رنج، از سلکتورینو اقدام کنید؛ سلکتورینو مرجع تخصصی و واردکننده مستقیم اشنایدر است و به شما کمک میکند بهترین ترکیب کنتاکتور + رله حرارتی را متناسب با شرایط کاری موتور انتخاب کنید.
اگر جریان پلاک موتور (FLC)، توان (kW/HP) و ولتاژ موتور را بفرمایید، دقیقترین عدد تنظیم Ir را پیشنهاد میدهم و بررسی میکنم LRD35 مناسبتر است یا باید مدلهای مجاور مثل LRD32 / LRD38 را در نظر گرفت.
